习题解答（三）

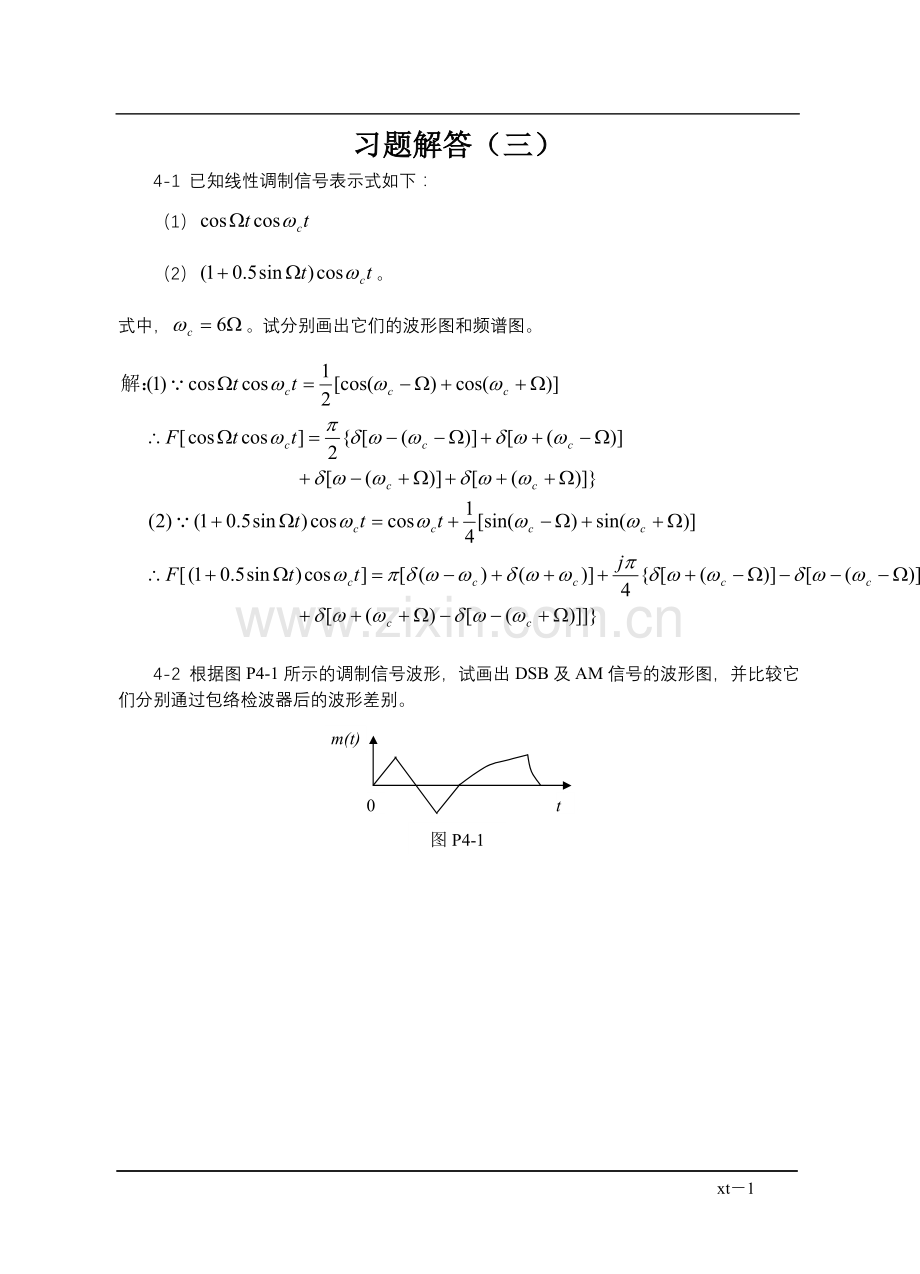

4-1 已知线性调制信号表示式如下：
（1）
（2）。

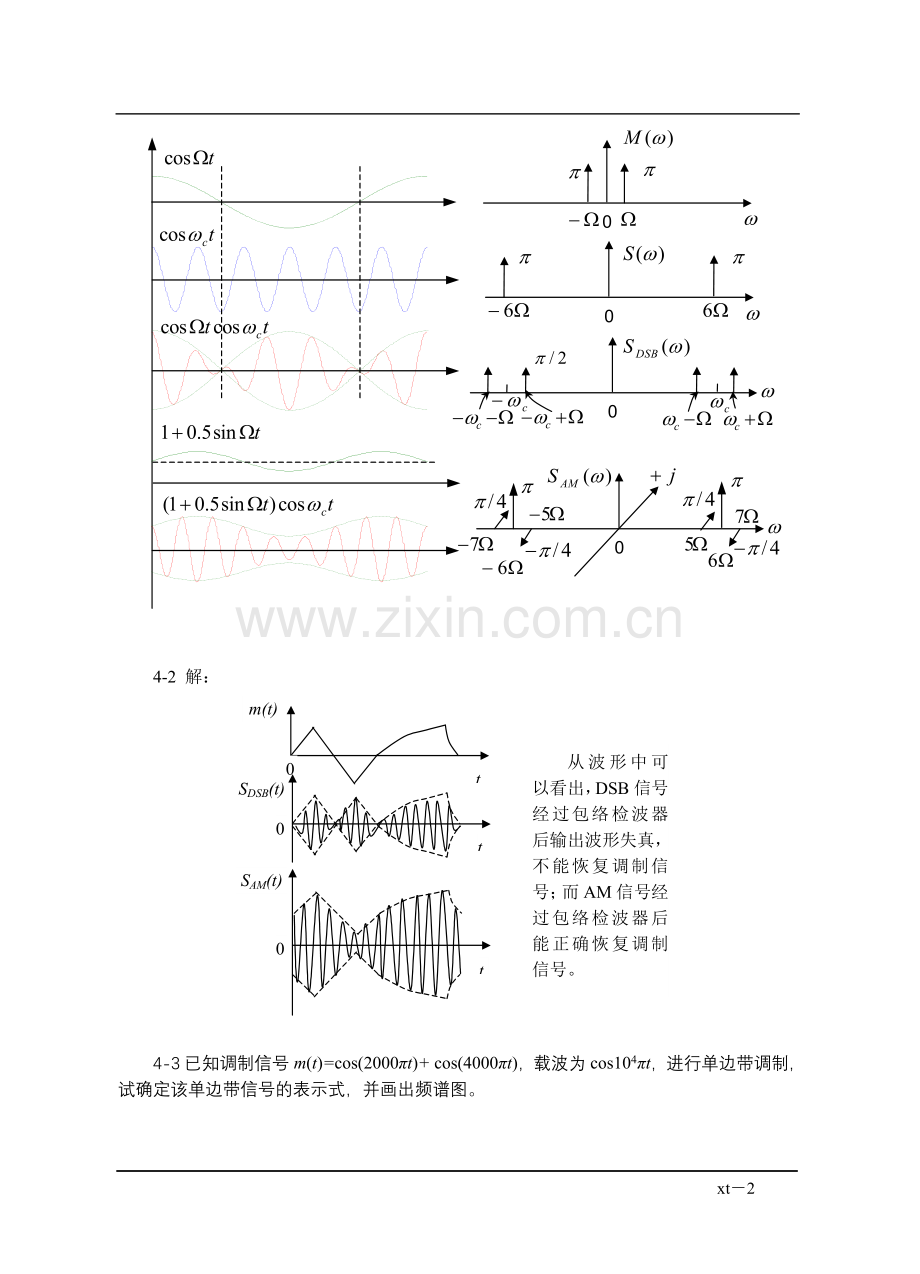

式中，。试分别画出它们的波形图和频谱图。

4-2 根据图P4-1所示的调制信号波形，试画出DSB及AM信号的波形图，并比较它们分别通过包络检波器后的波形差别。

4-2 解：

4-3已知调制信号m(t)=cos(2000πt)+ cos(4000πt)，载波为cos104πt，进行单边带调制，试确定该单边带信号的表示式，并画出频谱图。

4-7设某信道具有双边噪声功率谱密度Pn(f)=0.5*10-3W/Hz，在该信道中传输抑制载波的双边带信号，并设调制信号m(t)的频带限制在5kHz，而载波为100kHz，已调信号的功率为10kW。若接收机的输入信号在加至解调器之前，先经过带宽为10kHz的一理想带通滤波器，试问：
（1） 该理想带通滤波器中心频率为多少？
（2） 解调器输入端的信噪功率比为多少？
（3） 解调器输出端的信噪功率比为多少？
（4） 求出解调器输出端的噪声功率谱密度，并用图形表示出来。

4-9设某信道具有双边噪声功率谱密度Pn(f)=0.5*10-3W/Hz，在该信道中传输抑制载波的单边带（上边带）信号，并设调制信号m(t)的频带限制在5kHz，而载波为100kHz，已调信号的功率为10kW。若接收机的输入信号在加至解调器之前，先经过带宽为10kHz的一理想带通滤波器，试问：
（1） 该理想带通滤波器中心频率为多少？
（2） 解调器输入端的信噪功率比为多少？
（3） 解调器输出端的信噪功率比为多少？

4-13设某信道具有均匀的双边噪声功率谱密度Pn(f)=0.5*10-3W/Hz，在该信道中传输振幅调制信号信号，并设调制信号m(t)的频带限制在5kHz，而载波为100kHz，边带功率为10kW，载波功率为40kW。若接收机的输入信号先经过一个合适的理想带通滤波器，然后加至包络检波器进行解调。试求：
（1） 解调器输入端的信噪功率比；
（2） 解调器输出端的信噪功率比；
（3） 调制度增益G。

xt－5
