屏蔽材料.ppt

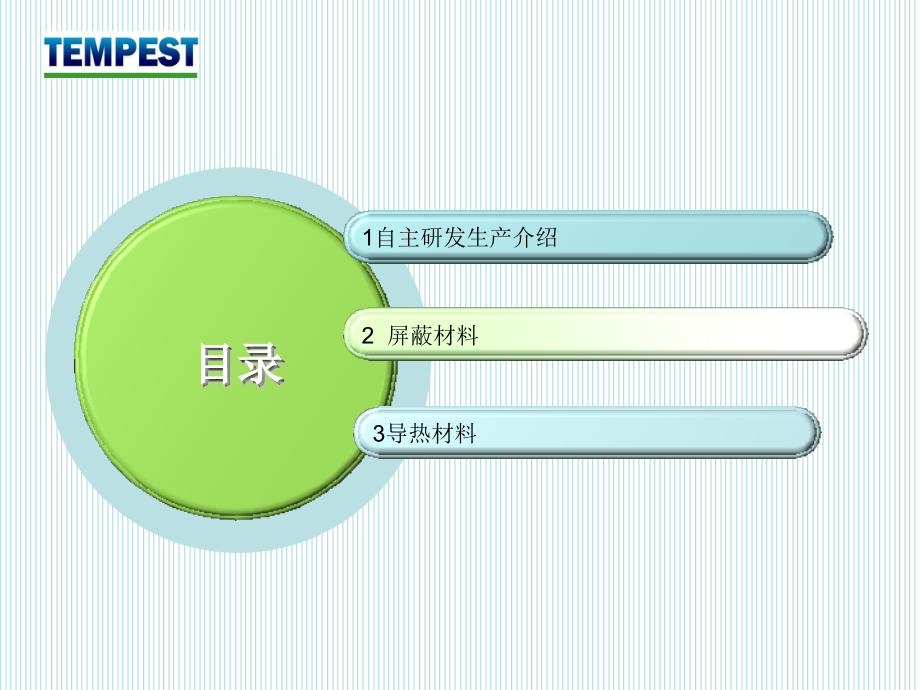

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,泰派斯特公司,电磁兼容屏蔽材料的分类、各自性能特点、及如何选型,发言人：谭清华,1,自主研发生产介绍,2,屏蔽材料,3,导热材料,目录,自主研发生产,研发,生产,导电橡胶,导电,化合物,导电,橡胶条,导电,橡胶板,混炼胶,复合“双峰”导电橡胶条,导电,“,o,”型圈,环氧,导电胶,微波吸波材料,胶板类,泡沫类,涂料类,自由空间类,内表面及共振衰减类,研发生产,屏蔽材料,丝网编制类有全金属丝网条、带橡胶芯丝网条、空心丝网条、屏蔽缠带、组合衬垫。,全金属丝网屏蔽衬垫是运用可压缩的全金属,EMI/EMP,丝编织成矩形或圆形断面，且编织丝构成许多弹簧状连结环的一种产品。该衬垫具有良好的弹性和导电性。,全金属丝网屏蔽衬垫,金属丝网材料,磁场（,100KHZ,）,电场（,10MHZ,）,平面波,直径（,mm,）,1GHZ,10GHZ,Sn/Ph/Bz,80+dB,135+dB,105dB,95dB,0.114,Sn/Cu/Fe,80+dB,130+dB,105dB,95dB,0.114,Monel,60+dB,130dB,90dB,80dB,0.114,屏蔽性能,为了有效屏蔽，压缩量应在原高度的,15%30%,范围内。,带橡胶芯丝网衬垫是一种由双层或多层（四层）丝网围绕矩形或圆形的、疏松多孔的、弹性材料编织组成的产品。,编织丝网具有导电性用于,EMI/EMP,屏蔽，而芯料提供良好的可压缩性和回弹能力。,基体芯材料可以是聚氯丁橡胶、硅橡胶海绵、低压力橡胶管；金属丝网可以是镀锡磷青铜、镀锡包铜钢、蒙乃尔。,带橡胶芯丝网条,应用,用于电子壳体中有大范围不平整的接缝上，实现连续导电接触。主要应用于机箱门、盖板等活动搭接处，填充缝隙，该衬垫不能提供压力密封，但是它能提供对灰尘、雨水、通气和其它有限的环境条件的密封。通常用于军用方舱、军用舱室、电子机箱、通信机箱等存在的缝隙处。,EMI,屏蔽效能,材料说明,性能特点,丝网材料,磁场（,100KHZ,）,电场（,10MHZ,）,平面波,直径（,mm,）,芯体材料,温度范围（）,1GHZ,10GHZ,Sn/Ph/Bz,80dB,130dB,110dB,95dB,0.114,氯丁海绵橡胶,-30,+100,Monel,60dB,125dB,90dB,80dB,0.114,硅海绵橡胶,-75,+205,Sn/Cu/Fe,80dB,130dB,105dB,95dB,0.114,硅实芯橡胶,-60,+260,铍铜空心金属丝网屏蔽衬垫是一种弹性、柔韧性非常好的金属编织丝网条，安装时需要极低的压缩力，多种镀层、尺寸、良好的柔韧性等使得设计更方便。,应用于机箱、机柜缝隙屏蔽。可沟槽安装。,特性,不吸收潮气,压力比传统编织丝网衬垫低,80%,当压缩为,75%,时，形状,100%,可恢复,屏蔽效能比传统编制丝网高,20dB,重量比传统编制丝网衬垫轻,75%,空心金属丝网,一种双层编织金属丝网屏蔽带，为电工、电子用电缆组件提供有效的,EMI,屏蔽。,这种编织结构在增加适应性和柔软性的同时，减小了体积和重量。,标准的屏蔽缠带是用镀锡包铜钢（,Sn/Cu/Fe,）编织,可提供比其它材料更高的机械强度和屏效,。,屏蔽缠带,应用于电缆屏蔽，充当机箱接地和静电放电。它的柔韧性适用于不规则表面，适用温度和环境范围宽广。当用作电缆束屏蔽时，可以很好的解决电缆束分束屏蔽难题，而且不受电缆弯曲影响，被广泛应用于军用电子系统机箱、机框电缆布线中。,Sn/Cu/Fe,丝的截面图,使用说明,可用焊接方法、夹卡方法或,72-08116,、,584-29,导电环氧胶粘接方法或屏蔽胶带与电缆连接器头进行端接。,屏蔽缠带应围绕电缆接头缠绕，对主电缆包裹后，进行端接，然后再环绕支路电缆，在开始和结束这种螺旋缠绕时，最少应重叠绕两次。在支路连接处，支路起始和结束处，至少要有,100mm,的余量，以确保在,“,V,”,型部分有充足的,EMC,缠带覆盖层。支叉连接点之间距离不可小于,100mm,。,屏蔽性能,EMI,屏蔽效能,材料说明,性能特点,材料,磁场,（,100KHz,）,电场,（,10MHz,）,平面波,直径（,mm,）,耐腐蚀性,1GHz,10GHz,Sn/Cu/Fe,45dB,60dB,40dB,30dB,0.1140.012,极好,环境密封丝网组合衬垫由编织金属丝网条和橡胶结合而成，这种结合不仅提供电磁屏蔽，同时还起密封作用。这种,EMI,衬垫材料在确保与结合金属表面电化学兼容的同时，提供最佳屏蔽效果。,常用的金属丝材料有：镀锡磷青铜（,Sn/Ph/Bz,）,镀锡包铜钢,(Sn/Cu/Fe),蒙乃尔,(Monel),；,密封橡胶有：实芯的或海绵状的氯丁橡胶或硅橡胶。,组合衬垫,应用,用在要求,EMI,屏蔽和环境密封的场合。可用背敷压敏胶便捷有效地固定衬垫。可用于密封门和盖子、可拆的盖板，也可作为固定屏蔽窗和通风板的界面接合材料。,技术指标,一般原则是：对于实芯和海绵橡胶，压力不得低于,69Kpa,。,一种常用的屏蔽材料，广泛地应用于,EMC,领域中。,是一种将微细导电颗粒,（,如,玻璃镀银、铝镀银、铜镀银、碳黑、纯银、石墨镀镍等）,按一定比例填充于硅橡胶的新型的高分子材料,；,能够,很好地将,水汽密封性能,和,高导电性,结合在一起，同时,完成环境密封和电磁密封,。,导电橡胶,导电橡胶既具有,优异的导电性能,和,屏蔽性能,，又具有良好的,物理机械性能,和,水汽密封性能,。,具有这种综合性能的主要原因是，在橡胶内部形成的两个网络。,1.,橡胶硫化后所形成的高分子链的网络结构，提供具有橡胶特性的物理机械性能，如回弹性,能,、压缩性能,、,水汽密封性能等。,2.,由导电颗粒在橡胶网络内紧密堆积形成的三维导电网络，它提供了产品所需要的电性能和屏蔽性能。,导电微粒性能特点,玻璃镀银（,Ag/Gl,）：,最佳性能价格比，适用于通讯领域和普通军用的场合,铝镀银,(Ag/Al),：,高屏效，和铝机箱电化学兼容，最佳的抗盐雾环境性能即电化腐蚀最小，且重量轻等,铜镀银,(Ag/Cu),：,最佳的导电性、可耐,EMP,冲击，适用于军用场合，可作为波导和连接器的衬垫,碳黑,(C),：,提供高的屏蔽和可靠的环境密封，可在很宽温度范围内能保持物理和电性能，最适合应用于静电放电或电晕放电方面,纯银（,Ag,）：,可防霉菌，适用于防止微生物生长的条件,石墨镀镍,(Ni/C),：,价格较低，和铝电化学兼容性好，较高导电性、宽频屏蔽和环境密封，可适用于一般军品,中空矩形导电橡胶屏蔽条,中空矩形导电橡胶屏蔽条,圆形导电橡胶屏蔽条,D,形导电橡胶屏蔽条,P,形导电橡胶屏蔽条,中空矩形导电橡胶屏蔽条,U,形导电橡胶条,矩,形导电橡胶条,导电橡胶条规格,定向金属丝填充硅实芯橡胶是一种获得专利的合成衬垫，是将许多独立的细金属丝合成到实芯的硅或氟硅橡胶中制成的。,特点,低接触电阻。,和许多金属及合金电化学兼容。,宽的使用温度范围。,有板材，带状及冲压衬垫。,所有的金属丝的排列方向与接触界面垂直。,回旋状金属丝象弹簧一样可使衬垫有优良的回弹性。,优良的防潮性。金属丝间不是相连的，因此水分不会从一条金属丝传到另一条金属丝上。,盐雾测试符合,ASTM Bll794,。,定向金属丝,应用,定向金属丝填充硅实芯橡胶推荐用在军事、工业和商业中需要进行,EMI,抑制、接地或静电放电的地方，其设计标准是环境密封，中高等压力，没有可能给设备造成电或机械损害的松散的碎丝。如果应用是在连接面非常不平整，低压力和需更大压缩的情况，则应该用定向金属丝填充硅海绵橡胶衬垫屏蔽材料,.,定向金属丝填充硅海绵橡胶是一种获得专利的,EMI,屏蔽和环境密封的衬垫材料，是将许多独立的细金属丝嵌入到一种软的闭孔硅海绵橡胶中制成的，这种材料具有显著的压缩性、恢复性和牢固性。,定向金属丝,特点,所有金属丝的排列方向都和固定面垂直。,在低压力下能提供有效的宽带屏蔽和环境密封。,回旋状金属丝像弹簧一样，可使衬垫具 有优良的回弹性。,低的压缩永久变形。,适合表面严重不平整的场合。,好的防潮性：闭孔海绵，加上金属丝之间不连接可防止潮气传输或,“,虹吸,”,发生。与许多金属及合金兼容。,可在较大温度范围内使用。,用化学的方法粘合在橡胶里的金属丝不会掉出来。,盐雾试验符合,ASTM B,117,94,。,应用,定向金属丝填充硅海绵橡胶可用在军事、工业和商业中要求,EMI,抑制、接地或静电放电的场合。其设计标准为应用在低压力严重的接合面不平整。环境密封，反复开关的检修门和观察板，同时不能有可导致设备造成电或机械损害的松散的碎丝。应用要求中等偏上的压力时用定向金属丝填充硅实芯海绵橡胶。参见定向金属丝填充硅实芯橡胶。,透光导电聚酯膜是在透明的聚脂膜上喷镀高导性的涂料，导电镀层外覆盖一种陶制薄膜，能够增加可见光的透光率，能对导电镀层提供保护隔层，导电镀层在整个层上均呈现导电性。,透光导电聚酯膜,应,用于电场和平面波屏蔽、接地以及静放电。透光聚酯膜作为透明屏蔽面板可用在仪器设备、控制板、计算机、打印机、终端设备，以及大型电极显示器等的可视屏上作为接地屏蔽。,模压型玻璃镀银导电橡胶材料推荐用在透光导电聚脂膜和导电接合面之间，作为边框衬垫和机箱与透光导电聚酯膜之间的环境密封衬垫。,透光导电聚酯,既能屏蔽辐射干扰，又能透光，是观察显示孔唯一可用的屏蔽材料。目前已广泛应用于雷达显示器、计算机显示终端、打印机、电台、频谱仪、精密仪器仪表等的数字及图像显示窗口、电子方舱以及屏蔽室观察窗口的屏蔽。产品有镀膜玻璃和夹丝网玻璃。,屏蔽视窗,镀膜屏蔽玻璃,采用特殊工艺在普通玻璃表面上形成致密导电膜，具有透光率高、无光学畸变、环境适应性强等优点。,夹丝网屏蔽玻璃,将经过导电防腐蚀处理的低阻抗高密度金属丝网通过特殊工艺夹入两层普通玻璃或聚丙烯树脂之间，具有结构坚固、透光性好、显示失真性小、屏效高等，还可在设计时选用彩色绿光片和用来增强对比的偏振片，可以灵活方便地满足特殊场合下的光学和屏蔽要求。,镀膜加热玻璃,采用两块不同面电阻的镀膜玻璃（面电阻高和面电阻低的玻璃，分别起到加热和屏蔽作用）通过热熔压工艺而制成的，具有透光率高、无光学畸变安全性好等优点。,普通加热玻璃,采用一层镀膜玻璃（起加热作用）和一层普通玻璃（起绝缘防护作用），通过热熔压工艺而制成的。,夹丝网屏蔽加热玻璃,将经过导电防腐蚀处理的高密度金属丝网通过特殊工艺夹入两层玻璃（一层为普通玻璃，一层为镀膜玻璃）之间，具有屏效高、安全性好等优点。,主要应用于电子设备必要的通风口，可兼顾,EMI,屏蔽和良好通风的双重作用。根据军用、民用使用场合和环境的不同，可提供不同的材质、镀层和形状。,屏蔽通风板,铝制蜂窝式通风板,标准铝制蜂窝通风板由装配在挤压成型的铝框中的铝蜂窝构成。“波导”型结构的蜂窝具有很高的,EMI,屏效和良好的通风性。标准蜂窝标准孔径为,3.2mm,，深度为,12.7mm,镀锡或镀镍可以提高屏效和耐环境效果。,双层铝制蜂窝通风板是两层平行铝蜂窝装配在挤压成型的铝框中制成的。每一层蜂窝互成,90,0,取向，每层的蜂窝孔径和厚度为,3.2mm6.35mm,，总厚度为,12.7mm,，镀一层铬酸盐可用来进行环境保护，故双层铝制蜂窝板不需要镀锡或镍来提高效果。,利用硅脂的高粘性和金属颗粒的高导电巧妙结合成的，具有银、铜镀银、铝镀银或玻璃镀银填料颗粒，是一种室温固化的导电胶，固化后形成一个易弯曲且有弹性导电连接头或密封垫，有单组份和双组份之分。,导电化合物,-,硅脂导电胶,应用,用于导电橡胶与金属的粘接（有导电的、柔性粘接和密封的场合）。选择时应主要考虑金属化（或导电）材料电化腐蚀，为确保最好的粘接效果，金属表面应清洗干净，然后涂底漆。,连接或安装各种不同的导电硅橡胶,EMI,衬垫,连接导电橡胶条，形成连续的屏蔽,/,蜜封环或衬垫,可以把导电衬垫定位到屏蔽窗固定框上或嵌入玻璃的沟缘上，然后把带框的屏蔽窗装到屏蔽体上,用于固定,EMI,屏蔽衬垫贯穿组件，如连接器或开关,把小的导电屏或蜂窝或金属屏蔽通风板连接到壳体上,固定,EMI,衬垫于铸造机箱或盖板的槽内或者作为缝隙的导电密封剂,环氧导电胶是一种双组分环氧导电树脂胶。粘接时将表面清洗干净后，按规定比例进行配合使用。,应用于金属与金属粘接，印刷电路板线路连接，微波元件引线连接，金属丝网屏蔽衬垫的固定，另外，建议将粘接表面的脂类、油类、灰尘和氧化物按照胶粘表面的常规处理过程进行处理，按规定的比例进行混合使用。,导电化合物,-,环氧导电胶,应用,用于导电橡胶与金属的粘接（有导电的、柔性粘接和密封的场合）。选择时应主要考虑金属化（或导电）材料电化腐蚀，为确保最好的粘接效果，金属表面应清洗干净，然后涂底漆。,连接或安装各种不同的导电硅橡胶,EMI,衬垫,连接导电橡胶条，形成连续的屏蔽,/,蜜封环或衬垫,可以把导电衬垫定位到屏蔽窗固定框上或嵌入玻璃的沟缘上，然后把带框的屏蔽窗装到屏蔽体上,用于固定,EMI,屏蔽衬垫贯穿组件，如连接器或开关,把小的导电屏或蜂窝或金属屏蔽通风板连接到壳体上,固定,EMI,衬垫于铸造机箱或盖板的槽内或者作为缝隙的导电密封剂,由于常用的铝制机箱，其铝表面极易受到环境的侵蚀，引起表面导电性能急剧恶化针对这一问题，本公司特别推出一种有效克服铝表面氧化问题的产品,铝表面导电保护液。,铝表面导电保护液是铝及铝合金专用的导电转换处理液，它相当美军标,MIL-C-5541,电磁兼容适用的,CLASS3,转换层，经过保护液处理的部件表面形成一层低电阻化学转换膜，从而显著改善其抗腐蚀性和保持其表面长期的导电性。,这种由表面导电保护液在铝表面生成的,化,学转换膜。其接触电阻小于,0.07,/mm,（典型值,0.05,/mm,）通过,5%,中性盐雾，,168,小时实验后，其表面仍保持小于,0.22,/mm,（典型值,0.18,/mm,）满足美军标,MIL-C-5541,对表面电阻值的相关规定。,铝表面导电保护液,由导电箔带和导电布胶带组成。导电箔带是由单面背敷导电聚丙烯胶的铜带或铝带组成,，,这种胶是一种带有均匀分布导电粒子的压敏胶。,导电布胶带是一种涂有高导电率压敏粘合剂的防腐蚀的镀镍织物,，,该种胶带具有良好的柔韧性，适合于各种表面，且可缠绕在金属箔带不易缠绕的地方。,导电法兰保护胶带由覆有极易剥离的,0.0508mm,尼龙保护膜、背覆导电压敏胶、双面镀锡铜带组成。主要用于扳金机箱生产过程中，目前普遍采用的粉末喷涂工艺，它同时可提供一个导电的、不易腐蚀的表面，这样可减去喷涂前对壳体法兰进行昂贵的镀层、手工粘贴保护层和铬酸盐转化镀层等工序。喷漆和烘干后，高温时凹陷的带有涂料的保护层可撕去，留下一个洁净的、有整齐喷漆边缘的导电表面。,屏蔽胶带,斯派尔螺旋管是高性能的电磁屏蔽衬垫。它是由铍铜,/,不锈钢制成的螺旋管有很好的弹性和抗永久压缩变形的性能。螺旋管镀锡后能进一步提高其导电率及屏蔽性能，边缘涂覆的衬垫在潮湿及烟雾环境中具有很强的抗电化学腐蚀的性能。这种屏蔽衬垫材料是应用于军事和航天项目中的理想屏蔽材料，并且在其它衬垫不能解决的屏蔽问题上得到广泛的应用。,斯派尔铍铜螺旋管的屏蔽效果在整个频段可以从,86dB,到,165dB,；不锈钢螺旋管的屏蔽质量在,1GHz,时可超过,95 dB,。,低压力衬垫,-,螺旋管,是耐用的金属条，由特殊铍铜合金制成的指型簧片。作为衬垫材料，它能在需要低闭合压力设备中提供高的屏效；同时具有高导热性、耐压性好的特点，舒张阻力极高完全消除了压缩永久形变。在需要极端压力的地方，也可提供各种形状与截面的软簧片。,能用在,EMI,RFI,或者,ESD,存在的范围很广的电子设备中；能在多种环境中良好工作，能选择多种镀层来确保与其他接触表面的电化学兼容性；它不会燃烧，也不会受射线或紫外线的影响。广泛应用于通信、计算机、军用导航系统、各种屏蔽室、屏蔽舱等电子设备中。,低压力衬垫,-,铍铜簧片,由外罩金属纤维的泡沫组成，用于有较大公差存在的商业级,EMI,屏效。泡沫芯有弹性和一致性，这使它特别适用于需要低闭合力和最小限度压缩形变量的场合，特别适用于商业级电子机壳。,特别适用于容量和空间有限、要求良好的贴合性和高性能屏蔽的场合。建议用在电子机箱、机壳、笔记本电脑、蜂窝设备及移动电话等电子设备中。,低压力衬垫,-,导电布衬垫,导热材料,相变导热,&,绝缘材料主要用于要求热阻小，热传导效率高的高性能器件，主要用于微处理器和要求热阻极低的发热元件，以确保良好散热。相变导热,&,绝缘材料在大约,45,58,时发生相变并在压力作用下流进并填充发热体和散热器之间的不规则间隙，挤走空气，以形成良好导热界面。,应用场合,微处理器，存储模块和高速缓冲存储器芯片,DC,DC,转换器,IGBT,和其他的功率模块,功率半导体器件,固态继电器,格式整流器,相变材料,热传导胶带系列大量用于粘接散热片到微处理器和其他的功率消耗半导体器件上，它能完全替代传统硅脂的应用场合，高效便捷的传递热量。,导热胶带以高导热橡胶为导热基材，单面或双面背有压敏导热胶，粘接可靠，强度高、厚度小、柔性好，非常易于贴合器材和散热器表面。导热胶带还能适应冷热温度的变化，保证性能稳定和一致。,适用于集成度高，设备空间小，固定困难等场合。实现导热、绝缘和固定。,应用场合,粘接散热片到塑料封装器件上,(T410,和,T411),粘接散热片到金属或陶瓷封装器件上,(T404,，,T405,和,T412),散热器到线路板的固定,(T413,和,T414),热传导胶带,导热绝缘橡胶采用硅橡胶基材，氮化硼、氧化铝、氧化镁等陶瓷颗粒为填充剂，导热效果非常好，同等条件下，热阻抗小于其他导热材料，具有柔软、干净、无污染和放射性，高绝缘性的特点，玻璃纤维加固提供了良好的机械性能，能够防穿刺、抗剪切、抗撕裂，可带导热压敏背胶。,导热橡胶的导热性能不仅和导热材料的厚度有关，还和导热材料的使用面积大小有关。由于导热材料的结构关系，所以一般情况下，导热材料还会和受到的压力大小有关系。压力大，导热能力就会强。一般导热材料受到的压力在,5,100psi,，大多数散热器的安装压力不会超过,25psi,。,绝缘垫片,一种有厚度的导热衬垫，目前使用的基材基本上是硅橡胶和发泡橡胶，硅橡胶的特点是弹性好，发泡橡胶的特点是项变范围大，导热效果好，耐压等级更高。,柔性导热垫往往作为较大间隙的填充物起到传递热量的作用，它通常使用在,PCB,板之间、,PCB,板与机壳之间、功率器件与机壳之间或者就粘贴在芯片上作为散热器件使用,(,此种情况一般使用带瓦楞的,),。柔性导热垫中填充颗粒一般为氧化铝颗粒或者氧化铝、氧化镁或氮化硼的混合颗粒，具有良好的导热性能，同时能够防穿刺，真正起到绝缘的作用。,柔性导热垫,这些热传导硅酮弹性体以装有液体活性复合剂套件的形式提供，将复合剂混合和固化后生成柔性、低模数合成橡胶，用在电子器件冷却中的热量传输是很理想的。,导热填充剂,集成电路散热片是以高纯铜片为基材,(,可任意成形,),，涂以高辐射涂料及高强度导热背胶，专用于塑料、金属和陶瓷表面粘接，可在,125,下保持粘接强度。在当今集成度不断提高体积越做越小的要求下，无法在器件上加装常规散热器，,IC,散热器为集成电路提供一种非常有效的散热方法，有效地提高了集成电路的可靠性,散热垫,吸波材料,柔软的橡胶板，耐候性优良，用专用胶粘剂贴敷在金属表面。主要用于雷达罩内消除金属构件的反射、通信杂波抑制、减缩目标,RCS,及抗电磁干扰等。,主要特点：厚度薄、柔性好、吸收率大、低频特性好（,900MHz,40GHz,）,强度高，稳定性好（,-50,150,），对镜面波和表面波都具有良好的吸波特性。,胶版类吸波材料,柔软轻质泡沫塑料平板，吸收频带宽，用专用胶粘剂贴敷在金属表面。主要用于雷达罩内消除金属构件的反射、微波通信系统的杂波抑制、抗电磁干扰、微波暗室等技术领域。,主要特点：重量轻、柔性好、吸收性能良好。,泡沫类吸波材料,主要用于各种复杂曲面形体，减缩目标的雷达散射截面（,RCS,）。耐候性优良，采用喷涂或刷涂工艺，可室温固化，主要用于,RCS,减缩、抗电磁干扰等。,主要特点：厚度薄、吸收频带宽（,2,18GHz,），对镜面和表面波都具有良好的吸收特性。,涂料类吸波材料,由高质量聚氨酯软泡沫经过成型、浸渍炭黑及阻燃处理等系列加工制成，具有良好的电性能、阻燃性能、物理性能和环保性能，是建造电波暗室的主体材料，矮材料也可用于设备内部吸收杂波。根据暗室的形状、性能要求及使用部位，材料可以加工成不同的形状。,产品特征,高质量聚氨酯泡沫主体，吸波成分为炭黑，无粉尘，不掉渣；,产品表面一般为浅蓝色，也可按用户要求喷色；,满足美国海军实验室报告,NRL8093(1977),三项试验：耐电压、火焰点燃和传播难易、阻燃；,氧指数高，通过火灾模拟试验；,环保性能良好，符合,ROHS,指令，所有原材料符合环保要求，采用无机阻燃剂，不挥发、无异味、无毒性，长期使用阻燃性能稳定。,实心泡沫吸波材料系列,最常用的暗室吸波材料，四面体角锥形，外形整齐，美观洁净，柔韧可弯曲，物理性能好；适于微波暗室的一般部位、小型微波暗室、暗箱、吸波屏风或者设备内部。,在较宽的频率范围内具有良好的垂直入射、斜入射、散射和透射衰减性能。当材料厚度和工作波长之比,d/,为,0.4,、,1,、,2.5,和,8,时，垂直入射的反射率分别达到,20,、,30,、,40,和,50dB,。斜入射在入射角,30,内，反射率变化不大，,60,时，反射率比垂直入射高,10,15dB,。其散射电平也很低。,角锥,TP,型,Q-Zorb RFSB,吸波产品是振型的吸波产品，应用于,500MHz,到,100GHz,的单频率微波吸收。对于正常入射角的电磁波，,99,(-20dB),以上的反射能量均能被吸收。这种吸收性能是基于入射波反射能同底板平面反射波的相消原理。如想进一步讨论共振吸波请参见前面的,“,微波吸波材料介绍,”,。,Q,Zorb RFSB,是一种薄而柔软易于切割和安装的吸波产品，基材是橡胶材料，种类繁多。有适用于高温环境使用的硅橡胶，适用于耐燃油的腈橡胶以及商用的,天然胶。填充剂的磁性粒子以羰基铁粉末作为标准的填充剂，辅助添加剂硅钢粉粒起到提高抗腐蚀性能等。而材料密度取决于磁性填充粒子的体积百分含量。,胶版,RFRET,是一种网状泡棉吸波产品，它是一种严格要求的开孔状结构的聚胺脂泡棉。选择泡棉孔的合适尺寸可以优化导电颗粒的穿透能力，以期好的导电层覆盖。,R&F,公司用两种不同的工艺生产这种泡棉吸波产品。,其一，喷涂雾化工艺。独特的喷涂雾化工艺使泡棉在整个厚度有一个涂层的层次变化，涂层的层次变化产生一个电的层次变化，使得产品有一个极好的宽频带反射和吸收的能力。,其二，浸泡工艺,(DIP),。,R,F,公司也使用浸泡工艺,(DIP),来生产具有独特电属性的泡棉吸波产品，这种泡棉的详细介绍参见后面的,LS,泡棉部分。,RFRET-LS,在特定频率,(,通常,3GHz,或,10GHz),下有一个特殊的插入损耗。,泡棉,谢谢,
