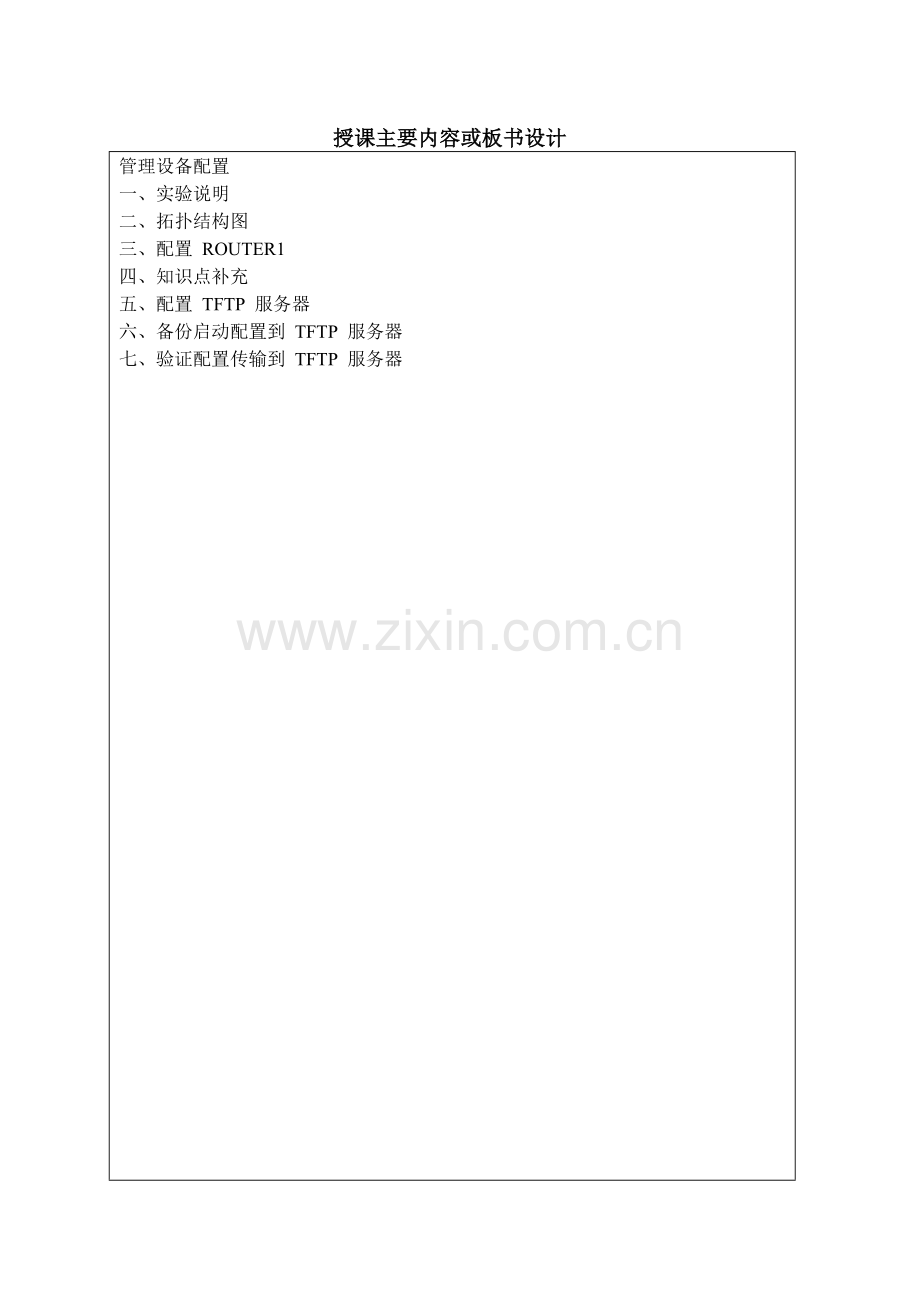

授课主要内容或板书设计管理设备配置一、实验说明二、拓扑结构图三、配置 ROUTER1 四、知识点补充五、配置 TFTP 服务器六、备份启动配置到 TFTP 服务器七、验证配置传输到 TFTP 服务器课堂教学安排教学过程主要教学内容及步骤新课讲解一、实验说明本实验将在 Cisco 路由器上配置常用设置，将配置保存到 TFTP 服务器，然后从 TFTP 服务器恢复配置。二、拓扑结构图地址表三、配置 ROUTER1 步骤 1：ROUTER1 的基本配置使用实验开头的表格配置路由器主机名。配置 FastEthernet 接口及其说明。 F0/0接口配置： Router>enable Router#configure terminal Enter configuration commands, one per line. End with CNTL/Z. Router(config)#interface FastEthernet0/0 Router(config-if)#ip address 192.168.1.1 255.255.255.0 Router(config-if)#no shutdown 路由器主机名配置： Router(config)#hostname router1 router1(config)# 以 cisco 为口令，保护对控制台端口的访问。控制台端口加密配置： router1(config)#line vty 0 4 router1(config-line)#password cisco router1(config-line)#exit 使用加密的使能口令 class 配置路由器。使能口令配置： router1(config)#enable password class 使用口令 cisco 限制对路由器的远程访问。配置标语，警告此处禁止未经授权的人员访问。在路由器上执行 show running-config 命令验证路由器的配置。如果配置不正确，修正任何配置错误，然后重试。验证： router1#show running-config Building configuration... Current configuration : 411 bytes ! version 12.4 no service password-encryption ! hostname router1 ! ! enable password class ! ! ! ! ip ssh version 1 ! ! interface FastEthernet0/0 ip address 192.168.1.1 255.255.255.0 duplex auto speed auto 将配置保存到 NVRAM 中。 router1#copy running-config startup-config Destination filename [startup-config]? Building configuration... [OK] router1# 在此任务结束时，完成率应为 62%。四、知识点补充 Cisco路由器的存储器路由器与计算机有相似点是，它也有内存、操作系统、配置和用户界面，Cisco路由器中，操作系统叫做互连网操作系统（Internetwork Operating System）或IOS。下面主要介绍路由器的存储器。 ROM:只读存储器包含路由器正在使用的IOS的一份副本； RAM:IOS将随机访问存储器分成共享和主存。主要用来存储运行中的路由器配置和与路由协议有关的IOS数据结构；闪存(FLASH)：用来存储IOS软件映像文件，闪存是可以擦除内存，它能够用IOS的新版本覆写，IOS升级主要是闪存中的IOS映像文件进行更换。 NVRAM：非易失性随机访问存储器，用来存储系统的配置文件。下表是常用类型路由器的内存功能。表：路由器内存详细信息一览表内存类型 ROM 共享RAM 主RAM 闪存(FLASH) NVRAM 2500、2600、3600 不能升级的基本IOS 存储缓冲区只有路有表和IOS数据结构包含IOS(路由器从闪存运行IOS) 配置文件 4000、7000 可升级IOS 存储缓冲区从闪存装入IOS, 路有表和IOS数据结构包含IOS 配置文件注：因为2500、2600、3600系列从闪存中运行IOS，所以，在路由器运行期间，2500、2600、3600可能没有足够的内存升级IOS。在4000、7000系列中，IOS在主RAM中运行，因此，在路由器运行期间，闪存能够升级。五、配置 TFTP 服务器步骤 1：配置 TFTP 服务器使用以下信息将第 3 层地址和默认网关应用到 TFTP 服务器： IP 地址：192.168.1.2 子网掩码：255.255.255.0 默认网关：192.168.1.1 步骤 2：验证连通性从 ROUTER1 Ping TFTP 服务器。如果 ping 失败，请检查 TFTP 和路由器配置以解决问题。六、备份启动配置到 TFTP 服务器步骤 1：复制配置在 ROUTER1 上使用 Copy Start TFTP 命令。输入 TFTP IP 地址作为远程主机的地址；保留所有其它问题为默认值（按 Enter）七、验证配置传输到 TFTP 服务器步骤 1：验证 TFTP 传输先单击 TFTP 服务器。接着单击 Config（配置）选项卡。然后单击 TFTP 选项卡。确认列出了 ROUTER1-config 文件（应位于列表底部）
