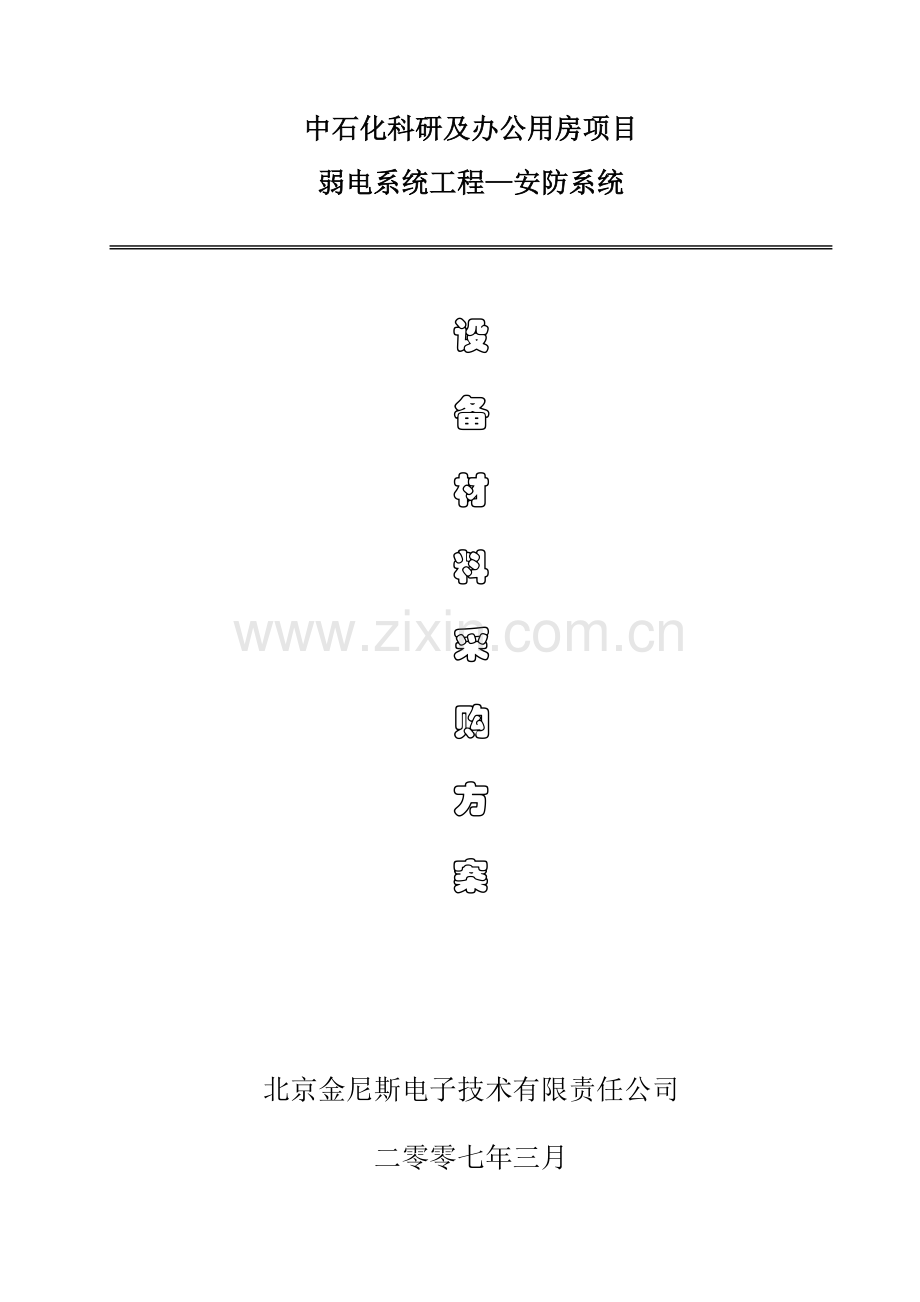

设备材料采购方案.docx

中石化科研及办公用房项目
弱电系统工程—安防系统

设
备
材
料
采
购
方
案

北京金尼斯电子技术有限责任公司

二零零七年三月

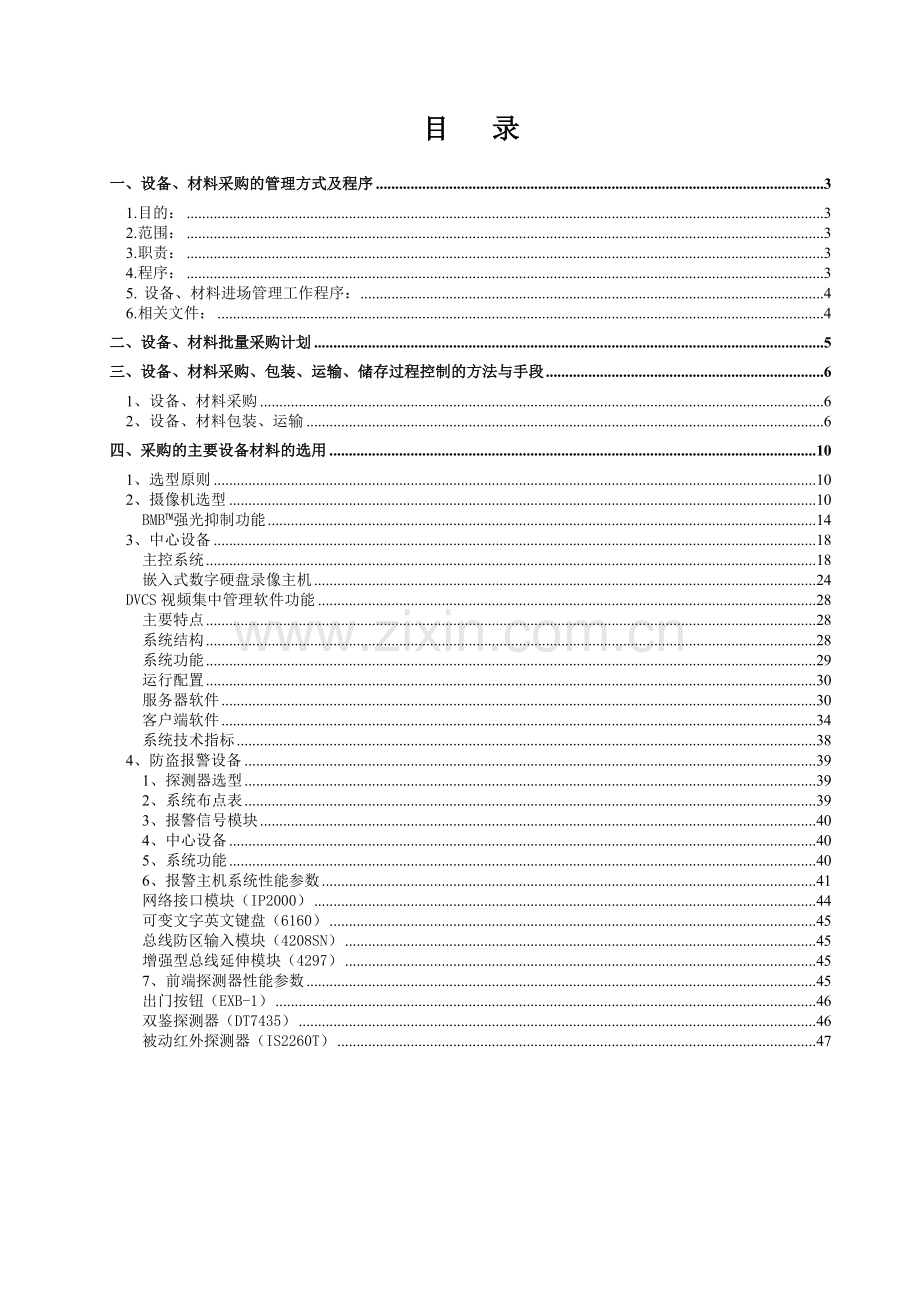

目 录
一、设备、材料采购的管理方式及程序 3
1.目的： 3
2.范围： 3
3.职责： 3
4.程序： 3
5. 设备、材料进场管理工作程序： 4
6.相关文件： 4
二、设备、材料批量采购计划 5
三、设备、材料采购、包装、运输、储存过程控制的方法与手段 6
1、设备、材料采购 6
2、设备、材料包装、运输 6
四、采购的主要设备材料的选用 10
1、选型原则 10
2、摄像机选型 10
BMB™强光抑制功能 14
3、中心设备 18
主控系统 18
嵌入式数字硬盘录像主机 24
DVCS视频集中管理软件功能 28
主要特点 28
系统结构 28
系统功能 29
运行配置 30
服务器软件 30
客户端软件 34
系统技术指标 38
4、防盗报警设备 39
1、探测器选型 39
2、系统布点表 39
3、报警信号模块 40
4、中心设备 40
5、系统功能 40
6、报警主机系统性能参数 41
网络接口模块（IP2000） 44
可变文字英文键盘（6160） 45
总线防区输入模块（4208SN） 45
增强型总线延伸模块（4297） 45
7、前端探测器性能参数 45
出门按钮（EXB-1） 46
双鉴探测器（DT7435） 46
被动红外探测器（IS2260T） 47

根据中石化科研及办公用房项目安防监控系统工程（招标编号：STC-2007-N007-ZBLDXT）内容、特点及招标文件有关设备、材料的要求和建设方提供的安防监控系统的设计图纸的有关要求，制定本工程的设备、材料采购方案。
一、设备、材料采购的管理方式及程序
1.目的：
1.1确保采购设备、材料100％符合有关国家规范及标准。
1.2确保采购设备、材料严格按合同要求进场，保证工程按质按期完成。
1.3严格按采购合同要求支付设备、材料款，做到付款进度不超前于设备、材料进场进度。
2.范围：
中石化科研及办公用房项目安防监控系统所需的设备、材料。
3.职责：
3.1设计部从建筑设计角度考虑，提出采购设备、材料美观及使用功能等方面的要求，并提供材设备、材料清单及验收规范。
3.2工程部负责设备、材料的采购资料准备、采购实施、组织验收以及检查采购设备、材料是否按合同要求进场。
3.3预算财务部负责控制采购设备、材料的付款方式以及付款进度。
4.程序：
4.1工程采购部负责按《工程设备、材料采购管理工作细则》规定要求进行设备、材料的采购。
4.2工程采购部负责拟定《采购合同》，并报请部门经理审批。
4.3工程采购部按经审批的《采购合同》组织实施采购。
4.4施工图纸确认后7天内，工程采购部应要求工程部上交材料设备使用计划，同时考虑生产周期，由主办工程师编制《按工程进度设备、材料采购到场工作计划》，作为设备、材料采购的依据之一。
4.5所有设备、材料须在工程使用前20天内签订采购合同。
4.6工程采购部会同预算财务部人员实施采购。
5. 设备、材料进场管理工作程序：
5.1设备、材料进场之前，主办工程师必须检查供货厂商的法人委托书、地址、营业执照、资质证书、准用证、合格证、检测报告及其技术指标等资料是否符合《合同》和工程有关技术规定的要求。
5.2监理公司、施工单位材料员检查进场设备、材料与“产品封样”是否相符，并将“产品封样”保留到工程竣工及至保修期结束。
5.3检查进场设备、材料的品牌是否符合合同和工程要求。
5.4检查进场设备、材料的色泽、材质（指材料）、外观等是否符合设计及合同要求。
5.5检查进场设备、材料的尺寸、规格、型号等是否符合设计及合同要求。
5.6检查进场设备、材料是否符合出厂标准或有关国家行业标准以及合同要求达到的标准。
5.7检查进场设备、材料合同要求的配件及辅材等是否齐全、正确。
5.8检查进场设备、材料的产品保护措施是否到位。
5.9检查进场设备、材料的供货时间是否按合同及供货时间计划要求执行。如供货时间延误造成工期、经济损失，则由主办工程师书面通知供货厂商主办人员及其上级领导并按采购合同规定处理。
5.10对关键设备、材料的关键生产加工过程，主办工程师须会同监理工程师委派专门人员对其过程进行现场跟踪监督。
5.11检查进场设备、材料的数量是否符合合同要求及供货计划要求。
5.12检查进场设备、材料的存贮及堆放是否符合有关规定要求。
5.13进场设备、材料的检查、验收工作必须做到100％，由工程部主办工程师负责会同监理公司、总承包公司等有关单位共同参与进行（必要时设计部也参加），验收合格后方可支付材料（设备）款。
5.14如施工单位要求延时交货，应提交书面申请。
5.15公司内部相关环节影响工期时，项目主办人应书面通知相关人员可能发生的费用损失。
5.16项目结束后，项目主管汇总设备、材料的供货质量、交货期、配合情况，填写设备、材料供货单位考核情况评分表》，报部门经理审批。
6.相关文件：
6.1《招标文件》
6.2《设备、材料采购合同》
6.3有关设备、材料国家行业标准及国际标准
7.相关表单
7.1《设备、材料采购工作计划》
7.2《设备、材料清单》
7.3《设备、材料产品封样表单》
7.5《设备、材料进货质量、进度统计表》
7.6《设备、材料供货单位考核情况评分表》
修改记录样表：
页码
修改日期
修改人
修改状态
修改单号
生效日期

编制： 审核： 批准：
日期： 日期： 日期：
二、设备、材料批量采购计划
根据招标文件有关要求和工程施工进度计划合理、有效、快捷、保质、保量的组织设备、材料的批量采购，保证工程及工程施工进度的要求。
主要设备采购的清单：

中石化办公楼CCTV监控系统
序号
楼层
摄像机类型/性质
备注
枪式摄像机
半球摄像机
电梯半球摄像机
室内快球
室外快球
中石化办公楼

1
地下5层
6
4

2
地下4层
2
10

12

3
地下3层
4
13

16

4
地下2层
8
7

17

5
地下1层
1
24

7

6
1层

41
10
5
16

7
2层

15

8
3层

15

9
4层

6

10
5层

25

11
6层

14

12
7层

16

13
8层

14

14
9层

16

15
10层

16

16
11层

14

17
12层

10

2
附楼屋顶
18
13层

10

19
14层

10

20
15层

8

21
16层

8
12

22
17层

8

23
18层

8

24
19层

8

25
20层

13

26
21层

10

27
22层

24

28
23层

13

29
24层

25

30
25层

24

31
26层

15

32
机房层

17

2
屋顶花园
33
RF

2
直升机坪
34
总计
21
444
39
57
22
共583
三、设备、材料采购、包装、运输、储存过程控制的方法与手段
1、设备、材料采购
公司物资部负责物资统一采购、供应与管理，并根据ISO9000质量标准，对本工程所需采购和分供方供应的物资进行严格的质量检验和控制，采用全方位、多角度的选择方式，以产品质量优良、材料价格合理、施工成品质量优良为材料选型、定位的标准，选择材料分供方。
（1）选择合格的分供方
采购物资时，需在确定合格的分供方厂家或有信誉的商店中采购，采购的各种材料、半成品按照合同及国家地方的有关规范要求，具有生产厂家提供的产品合格证、检测报告和使用说明书，对材料、设备有疑问的禁止进货。
（2）材料满足规范要求
工程所选用的材料、半成品，严格按照技术规范和《现行建筑材料规范大全》有关规定进行执行。选用的材料，必须经建设方书面认可后，方可进行采购。
（3）加强计量检测
采购物资，根据国家、地方政府主管部门规定、标准、规范或合同规定要求及按经批准的质量计划要求抽样检验和试验，并做好标记。当对其质量有怀疑时，则加倍抽样或全数检验。并把鉴定合格的书面资料上报业主、监理，并保证需复试的材料、材料半成品的各种技术指标符合要求。

2、设备、材料包装、运输
1 包装
1.1 包装的一般条件
1.1.1 设备、材料的包装应适应多次运输及装卸的要求。本规格书是最低要求。
供方在下列条件下应对经受运输和存放的良好包装质量负责。
à 在运输途中，包装箱（或其它包装形式）能经受各种方式的多次装卸。
à 在使用现场的气候条件下，有的货物可能在较长一段时间内露天存放。
à 有些包装箱必须码垛以尽可能缩小存放空间和面积。
à 设备、材料应按其需要及特点进行适当包装。
à 包装与开箱之间的时间最长12个月。
1.1.2 除了采购合同及附件另有规定外，包装还应按JB2536的要求办理。
1.1.3 设备、材料及其附件的开口处，应用堵头或盲板或其它有效方式临时密封。
1.1.4 设备、材料的包装和装卸用的特殊工、夹具应包括在卖方的报价中。所有的包装材料及装卸用的特殊工、夹具等由卖方提供，并不归还（除事先申明必须退回者例外，如集装箱）。
1.1.5 买方保留向卖方建议的权利，以保证对某些特殊设备包装的可靠性。
1.1.6 卖方应对每一包装箱进行尺寸和重量的检验，并最迟在计划装运日期前两 周向买方提供每一包装箱的尺寸和重量的检验证明书。
1.2 包装责任
1.2.1 对设备、材料都应进行合适的坚固的包装，以便在多次装卸和各种运输方 式中不发生超出设计极限的应力；卖方应详细说明必要的存放条件，以保证设备 、材料的质量。
1.2.2 如果设备、材料的损坏或遗失是由于包装不适当和保护措施较差而在装卸 或运输中发生，则卖方应自费对设备材料进行修理、更换或补供。
1.2.3 如果是由运输部门的责任造成设备、材料的损坏或遗失，应由卖方向其委托运输部门追究责任并处理。
1.3 唛头标记
卖个方应在每包装箱的两个侧面上用防水的颜料以清楚、工整的文字显著地标明:
--- 发货人及代号;
--- 合同号;
--- 唛头;
--- 目的站（港）;
--- 项目号、货物名称、设备位号、箱号 / 件号;
--- 毛重 / 净重（Kg）;
--- 重心及起吊点（单件 5 吨以上需标记）;
--- 尺寸（长×宽×高，以厘米表示）;
--- “轻放”或“向上”或“保持干燥”等（根据设备特点标记）;
1.4 装箱单和其他资料
每一包装箱中，应有下述文件，文件应放在容易看到和拿到的箱壁防水袋中。其他资料见技术协议。
--- 装箱单三份（一份在箱外小盒中，一份在箱内，一份以EMS寄买方）。
--- 制造厂家设备质量合格证书。
--- 检验记录 贰 份。
--- 设备材料安装及装卸说明书 贰 份。
--- 设备操作说明五份。
--- 重要材料的成份表、物化、机械性能数据（在订合同时确定）。
1.5 危险物品的装运
所有危险物品的罐式、箱式包装，应当遵守政府和有关部门的有关条例和规 定。这些危险物品如：有毒物质（无论气态、液态或固态）、易燃物质、压缩气体、易爆和放射性物质等。
1.6 超限货物
1.6.1 如果每个包装箱重量为 2 吨或更重时，卖方应在每个包装箱的两边标有 “重心”和“起吊点”，以便于装卸和搬送作业。
1.6.2 如果有任何包装重量超过 5 吨（包括 5 吨）或长超过 9 米，或宽超过 2.8 米，或高超过 2.8 米，卖方应向买方额外提供每件包装的详细包装外形图一式三份。
1.7 包装箱内部要求:
1.7.1 卖方应根据设备材料的不同特点和要求负责设备的防锈、防水、防潮。
对有防震要求的设备，其包装箱内应用防震措施，使设备和组件在箱内牢牢固紧，防止移动和密封件破损；要保证外部的冲击或碰撞不能直接碰到包装
1.7.2 箱内部的设备和组件上。若在同一包装箱内装有一套以上的设备和组件时，应在箱内留有一定的空间，同时采用防震缓冲材料填充。
2 运输
2.1 运输费用包括在合同总价中。运输方式根据询价文件规定的到货地点由卖方 考虑，最终在签定合同时由双方商定。
2.2 对于其他设备、材料的运输应按国家有关部门的要求和合同规定办理。
2.3 货物计划发运前4 周，卖方应以传真通知买方如下内容：货物待运日期、 运输方法、合同号、货物名称、件数、总重量、总体积（M3）,装船港（站）名称，以便买方安排接货和储存。
2.4 对有特殊储存要求的货物，卖方应在货物发运前 4 周将储存要求说明寄给或传真至买方的合同规定收件人。
3、设备、材料的检查验收及储存
1、设备、材料的检查验收
设备、材料进入施工现场后，严格按照合同上的规定及有关规范的要求由材料员、责任工程师、专职质量检查员共同进行检查验收，不合格的设备、材料绝不使用在工程上，即按照ISO9000标准的程序文件要求进行处理。设备、材料由项目经理部相关人员共同检查验收合格，并报监理检查验收合格后，方可使用在工程上。
2、设备、材料的储存
运至施工现场的各种设备、材料的要根据其特点及合同规定的要求进行码放，并安排专人看管。施工过程中，贵重材料、半成品的搬运，下发书面的搬运作业指导书面进行交底，“一般”设备、材料的搬运在“分项工程的技术交底”中写明并进行交底。
3、设备、材料的成品保护
由于各工种交叉频繁，对于成品和半成品，通常容易出现损坏和丢失，直接影响整体工程质量。因此必须加强成品保护，具体措施如下：
1、做好工序标识工作：在施工过程中对易丢、易破坏的成品、半成品标识“正在施工，注意保护”的标牌。
2、 工序交接全部采用书面形式由双方签字认可，由下道工序工作人员和成品保 护负责人同时签字确认，并保存工序交接书面材料，下道工序作业人员对防止成品的污染、损坏或丢失负直接责任，成品保护专人对成品保护负监督、检查责任。
3、 施工过程中使用的重要器材、设备材料、半成品按照工期要求，可采用后安 装的方法，待试车前安装到位。工程完工后，项目经理部和有关部门共同对工程进行检查验收，做好书面验收记录。
4、 工程交付使用后，按照合同及标准规范要求及时对损坏的部位进行修复，保证工程质量。
5、 成品保护责任及管理措施
（1）、成品保护责任及管理措施
现场材料保护
1、由我公司统一供应的材料、半成品、设备进场后，由项目经理部材料员负责 保管，由项目经理部发送到各班组的材料、半成品、设备，由各施工班组负责保管、使用。所有材料应码放于材料仓库内，并按照公司《标识制度》进行标识。
2、安装施工阶段的成品保护责任及管理措施
A．按照计划部署，进行视频监控系统工程的施工，因此，在系统测试验收合格后，与建设方办理相关交接手续，避免和减少设备安装后的损坏。
B. 作业的人员，必须严格遵守现场各项管理制度：不准吸烟。如作业用火，必须取得用火证后方可进行施工。所有入户作业的人员必须接受成品保护人员监督。
C. 工人员在进行本道工序施工时，如需要碰动其它专业的成品时，必须以书面形式上报项目经理部，项目经理部与其他专业分包协调后，其他专业派人协助施工，待施工完成后，其他人员恢复其成品。
（2）、成品保护主要措施
A. 按照材料保管要求进行入库、码放、保管。
B. 贵重的设备放置在安全的地方（入箱或分类保管）以免硬物划伤。
四、采购的主要设备材料的选用
1、选型原则
前端摄像机选择原则：
A．彩色摄像机水平分辨率≥450线，黑白摄像机水平分辨率≥500线。
B．在夜间，防护目标平均光照度应在10-40Lux范围内，摄像机灵敏度应能适应防护目标照度的变化，要求光照度较低的重点区域选用摄像机时照度不应大于0.6Lux。
C．对于照度较低的区域，应考虑照明装置，灯的开启应由安保中心监控室直接控制。在照度变化的区域，应选择自动光圈镜头。
D．图像水平清晰度，彩色应大于330线，黑白大于400线。
E．在需要快速巡视的公共区域设置高速球机；在需要巡视的大范围公共区域设置带云台摄像机；在室外区域设置低照度黑白摄像机；在室内由于照度稳定，全部采用彩色摄像机。
F．系统的各路视频信号，在监视器输入端的电平值为1VP-P3dBVBS。
G．综合评估：系统图像质量的随机信噪比大于等于38dB，在摄像机正常工作条件下，评定图像质量的主观评价度按GB50198-94进行，评分采用五级损伤制，图像质量应不低于4级要求。
2、摄像机选型
所有室内摄像机均选用彩色摄像机，电梯轿厢内采用专用的半球摄像机，为电梯专用。
一体化快球摄像机
对于设置在主入口、室外大空间区域处的摄像机，选用Honeywell公司的高速一体化智能球HSDC系列产品。
HSDN系列：（HSDC－251PS）
性价比高，适合于一般的环境（如大堂出入口、停车场）。
· 内置25倍光学变焦镜头，高速云台驱动器和RS485/422解码器
· 最低照度可达0.01Lux
· 4.8英寸发泡球型云台、变焦系统
· 安装简单、方便
· 内置多协议，便于和其它DVR或矩阵兼容
· 最多有99个摄象机地址码
· 云台最高转速380°/秒（预置位调用速度）
· 8个编程轮巡、240个预置位、4条录制路线
· 隐私区域保护功能
· 反转功能便于跟踪移动目标
· 带电源浪涌和雷击保护
· 带8路报警输入、4路报警输出
· 室内/室外吊装护罩附带加热器和风扇（可选）
· 室内嵌入式天花板安装护罩（可选）
性能参数表
型号
HSDC-251PS
  CCD传感器
1/4" Sony 超级 HAD CCD
  有效像素
752(H)*582(V)=470,000像素
  制式
PAL
  水平分辨率
470线
  最低照度
0.1Lux（F1.6,30 IRE）/0.01Lux（F1.6,DSS）
  镜头
25倍光学+10倍数字（共250倍）f=3.8-95mm，F=1.6-F3.7
  信噪比
大于48dB
  视频输出
1.0Vp-p复合视频，75Ω，BNC接口
  球
  球体尺寸
4.8英寸
  云台转角/转速
360°连续旋转，正常0.5°-90°/秒，最高转速380°/秒
  预置位调用速度
最大380°/秒
  垂直角度/转速
90°；0.5°-90°/秒（根据放大比率）
  预置位
240个（16字符输入）
  轮巡
8条轮巡路线（预置位、模板、自动扫描、轮巡输入）
  录制路线
4条，240秒存储
  遥控
RS485/RS422，波特率9600bps
  辅助输出AUX
2组继电器触点24VDC/1A（可选NC/NO）
  报警输入/输出
8/4
  OSD
摄象机ID/本地ID显示
  电气
  电源
22-30VAC，850mA@AC24V（内置电源浪涌保护）
  环境
  工作温度
室内
0— +50℃
室外
-40 — +50℃（HSGN-502SH）
  存储温度
-20 — +60℃
  工作湿度
90%RH（无凝结）
  机械
  材料
铝
  颜色
黑
  重量
1700g
  尺寸（W*H*D）
φ125 * 204（D）mm
  认证
CE

一体化彩色/黑白变焦摄像机
地下车库等处选用的一体化彩色/黑白摄像机配合室内云台、防护罩进行全方位监视。
性能特点：
1） 先进的AE功能；IRIS和对比度提高
2） 强大的秘密区域掩蔽；与缩放相联系
3） 图像翻转功能（支持图像旋转）
4） 改进的BMB功能（可选择16个区域）
5） Ex-view CCD的高灵敏度（HZC(M)-755NX/PX）
6） 最优化移动日&夜功能的红外滤镜；
7） 提高日&夜模式中的信/噪比
8） 摄像机由RS-232C，RS-485控制
9） 摄像机由Pelco控制器控制；自动检测Pelco“P”，“D”协议

型号名称
HZC-755N(X)
HZC-755P(X)
采集装置
1/4'' IT Super HAD CCD
总/有效象素
410,000/380,000
470,000/440,000
扫描系统
2:1隔行扫描
透镜
×变焦，f=3.8~95毫米，F1.6（宽）~ F3.7（远）
数字变焦比
可以调节×26~×250（×2，×4，×6，×8，×10）
同步系统
内/外（VD脉冲锁定），自动检测是可选择的
高分辨率
480TV扫描线
470TV扫描线
信噪比
大于50dB（AGC关闭）
最低照明度
1.0 lx（30IRE）；0.01 lx（128场，夜间模式关闭）；0.1 lx（夜间模式关闭）；0.001 lx（128场，夜间模式开启）用于EX-View CCD已修改模式
0.8 lx（30IRE）；0.008 lx（128场，夜间关闭）；0.05 lx（夜间关闭）；0.0005 lx（128场，夜间开启）
焦距模式
自动/焦距/单镜头拍摄
亮度
可在0~99之间调整
快门速度
1/60~1/10,000
1/50~1/10,000
场集中
可在×2~×128之间调整
反光镜
水平/垂直/Filp
日&夜模式
开/关/自动（CDS传感器 开/关）
秘密区域
开（可达8个区域）/关
AGC
开（8~38dB）/关
白平衡
ATW/AWC/按一次/室内/室外/MWB
BLC（BMB）
开/关/自动（5个区域），开（16块）/关
远程控制
RS-232C（基本的）RS-485（可选的）/RS-422（可选的）
电源/功耗
DC 12V+2V（电机使用中是5.0瓦，电机停止时是3.5瓦）
工作/保存温度
-10~60℃（推荐-5~50℃）/-20~60℃
尺寸/重量
66.8×68×115（毫米）/低于0.44千克

BMB™强光抑制功能
我们选择用于车库的HZC-755P一体化彩色/黑白摄像机带有BMB™功能。可以抑制车头灯的强光对视频图像造成的影响，将其自动遮蔽。
当强光抑制功能发挥作用的时候，BMB™强光抑制功能确保得到强光笼罩下物体的最佳影像质量。
BMB™强光抑制功能可有效
遮挡强光源

拥有强光抑制功能与否的区别：

彩色半球摄像机
对于设置在室内电梯厅、楼梯厅内的摄像机，均选用Honeywell公司的彩色半球摄像机HDC－425PA，最低照度为0.5LUX，水平清晰度为480线，具有可选不同焦距镜头的高性能彩色半球摄像机，可完善地应用于各种领域。
所有摄像机均采取固定安装方式，配置自动光圈镜头和室内防护罩。采用数字信号处理, 有高清晰度、高灵敏度、卓越的图像调整功能和灵活的系统配置等特点。
HDC－425PA：
适合于电梯轿厢、电梯厅、楼梯口、楼层通道等场合。
采用1/3英寸SONY 行间转移彩色CCD，该摄像机的基本特点如下：
l 采用DSP数字信号处理器保证图象质量并具备先进功能
l 采用SONY1/3″彩色CCD， 470000像素
l 低照度：0.5LUX
l 高信噪比大于48dB
l 内同步
l 自动跟踪白平衡
l 自动逆光补偿功能
l 带自动增益控制
l 带自动电子光圈
l 自带3.8/6mm镜头
l 可选烟色（G型）或透明球罩（B型）
l 直流12V电源
l 外型精美小巧
性能参数表：

型号
HDC-425PA
传感器
1/3英寸行间转移彩色CCD
有效像素
752（H）×582（V）
制式
PAL
扫描方式
625线隔行扫描
同步方式
内同步
水平分辨率
480线
视频输出
复合视频1.0Vp-p
信噪比
大于48dB
最低照度
0.5LUX
白平衡
自动跟踪
电子光圈
自动
逆光补偿
开/关
止闪功能
开/关
同步
内同步
自动电子快门
1/50秒-1/100000秒
镜头
可选3.8mm固定光圈/（F2.0）或6mm固定光圈/（F2.0）
镜头接口
内置
电源
直流12V+/-10%
功耗
最大3W
操作温度
-10℃~50℃
存放温度
-20℃~70℃
相对湿度
小于90%RH
重量
245克
外型尺寸
φ100mm*84mm（高）
球体颜色
浅灰/黑色
云台水平可调角度
0°～130°
云台垂直可调角度
0°～90°

彩色电梯半球摄像机

HDC-505P彩色高清晰度半球摄像机
特点
Ø 1/3英寸SONY隔行彩色CCD
Ø 最低照度：0.5Lux
Ø 高分辨率达480线
Ø 通过数字信号处理获得高分辨率的清晰图像
Ø 可安装2.8mm广角镜头，适合电梯使用
Ø 高信噪比>48dB
Ø 通过多种白平衡模式真实地还原色彩
Ø 镜像模式
Ø 安装简单、方便
Ø DC12V

技术参数
型号
HDC-505N
HDC-505P
成像设备
1/3英寸Sony 隔行扫描 彩色 CCD
有效像素
768(H)×494(V)
752(H)×582(V)
制式
NTSC
PAL
同步
内同步
水平分辨率
480线
最低照度
0.5Lux (F1.2，30 IRE，AGC 开)
快门速度
1/60～1/100,000秒
1/50～1/100,000秒
信噪比
>48dB(AGC关)
AGC
开
白平衡
自动
BLC
开/关
镜象
开/关
视频输出
1.0Vp-p复合视频，75Ω
电气
电源
DC12V(8～18V)
功率消耗
最大70mA
接口
视频输出
BNC电缆
电源
典型直流插座
环境
工作温度
-10℃～55℃
储存温度
-20℃～70℃
工作湿度
90%RH(无凝结)
机械
镜头安装
f3.6 (F2.0)，f6.0 (F2.0)
材料
压克力/聚碳酸酯
颜色
象牙色
水平调整角度
0°~360°
垂直调整角度
0°~65°
重量
223g
尺寸
Φ117×84.5(H)mm
认证
FCC(HDC-505N)，CE(HDC-505P)
3、中心设备
主控系统
中心主控系统选用美国Honeywell公司的 VideoBlox系列矩阵切换系统。
采用水平插卡式结构，具有工业级开关电源模块和数据解码及视频丢失检测功能，提供多个通讯接口。
产品特性：
l 雷击保护/防过压设计
l 可编程事件定时巡视
l 支持云台/镜头变速控制
l 输入/输出增益可调
l 热插拔、模块化设计
l 模块内置分布板卡式开关电源（第三代电源）
l 输入/输出缓冲采用宽带（130M）视频放大器（非三极管）
l 输入/输出有突波吸收电路保护（有助于防雷、静电等）
l 输入/输出采用直流耦合设计，低频（保真）特性好
l 每路输入视频可独立调节增益及进行高频提升
l 高密度设计，大系统时机箱数极少
l 双电源可选:
l 机箱支持220V主电源（2U机箱除外），辅助电源12/24VDC
l 菜单驱动编程
l 强大的宏编程功能
l 口令支持用户/键盘优先级分区和保护最多支持64个登录身份
l 64个球机可编程路径，预置精度可达0.4度°
l 机箱自带32路报警输入4路报警输出，可扩充至256路报警输入256路报警输出
l 支持第三方厂家设备控制
l 6个串行通信端口RS422 隔离RS232
电气参数 ：
l 电源要求： 交流200-250伏/50Hz （4U及以上机箱）
交流12-24伏/直流12-30伏（2U机箱）
l 功耗： 4U机箱：80瓦
8U机箱：120瓦
12U机箱：160瓦
l 串扰： 1MHz 处小于-60dB
4.33MHz 处小于-52 dB
l 信噪比： 小于-60 dB
l 带宽： 4Hz到20 MHz（-3 dB）
l 微分增益： 小于1%
l 微分相位： 小于1度
l 切换时间： 50微秒
环境参数
l 工作温度： 0--40度
机械参数
l 安装方式： 19英寸标准机柜安装
l 宽度： 482MM
l 深度： 245MM
l 高度： 4U 177.8MM
8U 355.6MM
12U 533.4MM
l 重量 视配置而定
CPU控制模块
CPU模块是VideoBloX 系统的核心单元。其采用嵌入式设计技术，保证了VideoBloX系统具有强大的功能、高速的处理能力及超强的稳定性。系统配置完成后便可以移走配置电脑，VideoBloX系统就可以脱离微机运行了。
在单机箱及多机箱扩展系统中，只需要配置一块CPU模块（HVBCPUX）。系统配置及编程是通过界面友好而易学的配置程序（VideoCFG）完成（支持Windows95/98/NT/2000）。运行配置程序的电脑和VideoBloX系统的CPU模块进行连接。当配置完成后，系统的所有配置数据便下载到CPU模块的非易失存储器中，该配置数据在系统断电后可保存一个月以上；系统配置数据还可以文件方式保存及备份，以便系统在配置数据丢失后的快速恢复。
VideoBloX系统支持双机热备份功能。在一个机箱内安装两块CPU模块及一个CPU仲裁模块(HVBARB)即可实现双机热备份。仲裁模块监测到主CPU模块失败后，系统会自动切换到备用CPU模块。
VideoBloX Lite (CPU型号为HVBARLITEX) 是一个小型系统。在2U机箱内，最大可扩展到32路输入×8路输出。VideoBloX Lite 具有VideoBloX系统的所有功能。VideoBloX Lite系统可以作为大型VideoBloX系统的一个卫星网络节点。
特点及参数：
l 高速嵌入式处理器
l 大容量非易失存储器
l 集成设备的数据库固化技术
l 6个串行通讯端口
l 自带32 个报警输入，4路报警输出
l 通过I²C 扩展设备或通过RS422远程连接,可扩展至256 路报警输入/256 路报警输出
输入及输出模块
视频输入模块
l 提供了16路的视频输入，
l 具有输入视频信号的保护及增益调节、高频提升功能。
l 前面板有终端匹配开关

l

l 视频丢失检测

l 一定范围的过压保护
l 任意位置安装
l 支持热拔插

视频输出模块
l 16 或 8 路视频输出

l 一定范围的过压保护
l 任意位置安装
l 热拔插
l
l 字符叠加——12行，24个中文字符，实时时钟，字符格式可选
l
l
l
l 输出视频信号的保护及增益调节、高频提升功能。
HVBPCK系列控制键盘
HVBPCK 为系统提供灵活，多样，方便的操作键盘，其根据人工学原理设计，为系统用户控制摄像机，调用和控制云台/高速球以及VCR，画面处理器/分割器，硬盘录像机等第三方设备提供最大程度的灵活性。
HVBPCK 内置固化管理软件及键盘可编程操作用于登录，管理及控制摄像机/监视器/VCR/宏编程控制；
规格
l 三维操纵杆： 可变速控制云台、镜头
l 显示屏： LCD 背景照明图标和字母数字
l 数字键： 数字键0—— 9 加上Cam (Mon) (VCR)
l 特殊键： User1—— 4 用户登录模式键
l Seq： 开始序列/调用预编程宏
l Menu： 菜单键
l Login/Logont： 登录键
l Alarm Ack： 报警确认键
电气指标
l 输入电压： 9-30VDC或10-22VAC
l 功率消耗（直流）：最大5VA， 9-30VDC
l 功率消耗（交流）：最大5VA，10-22VAC
l 通信速率：最高达57.6Kbaud（通信RS422 全双工）
l 摇杆：集成式摇杆PCK-J
协议转换器PIT
VideoBloX系统提供一个真正的视频系统集成解决方案—协议接口转换器（PIT）。协议接口转换器使得VideoBloX系统不仅可以兼容众多其他厂家的前后端外围设备，而且可以实现整个视频系统外围设备的真正集成。
PIT可控制所有ADEMCO球机、多画面处理器、VCR及DVR；通过配置，PIT也可以控制其它制造商的球机。强大的VideoBloX配置软件可以轻松实现对其他厂家的RS422和RS232设备（VCR、DVR、多画面处理器等）的控制。所有这些功能只要简单地选择PIT的DIP开关或进行编程就能实现！
协议接口转换器共有三种产品可供选择：
l HVBPIT44： 转换VideoBloX 的RS422输入协议为第三方PTZ/球机的RS422/485控制协议，比如：Pelco“D”、“P”，Burle，Diamond，Panasonic协议等；
l HVBPIT232：转换VideoBloX 的RS422输入协议为第三方VCR/画面
