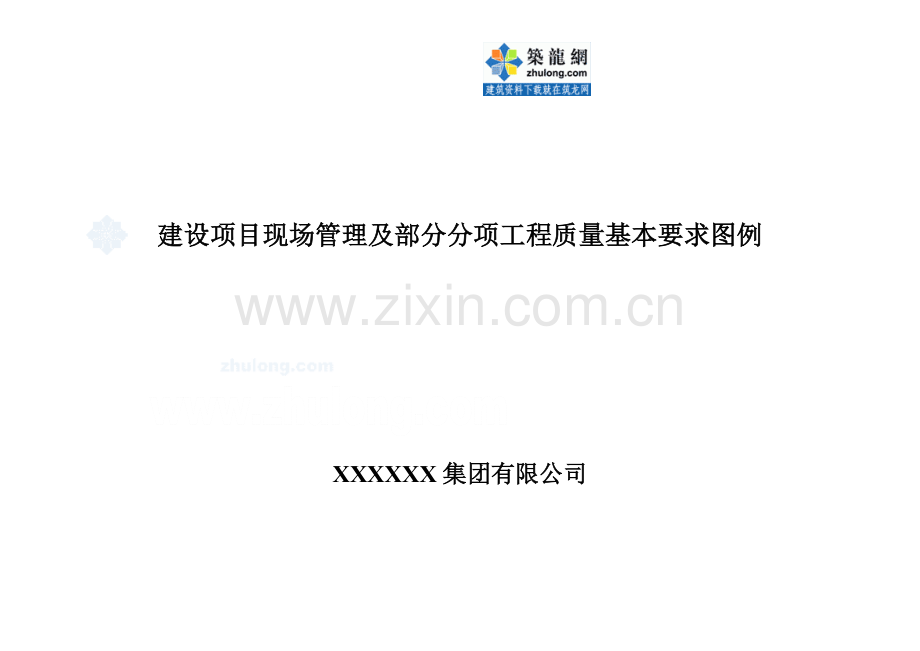

建设项目现场管理及部分分项工程质量基本要求图例

XXXXXX集团有限公司

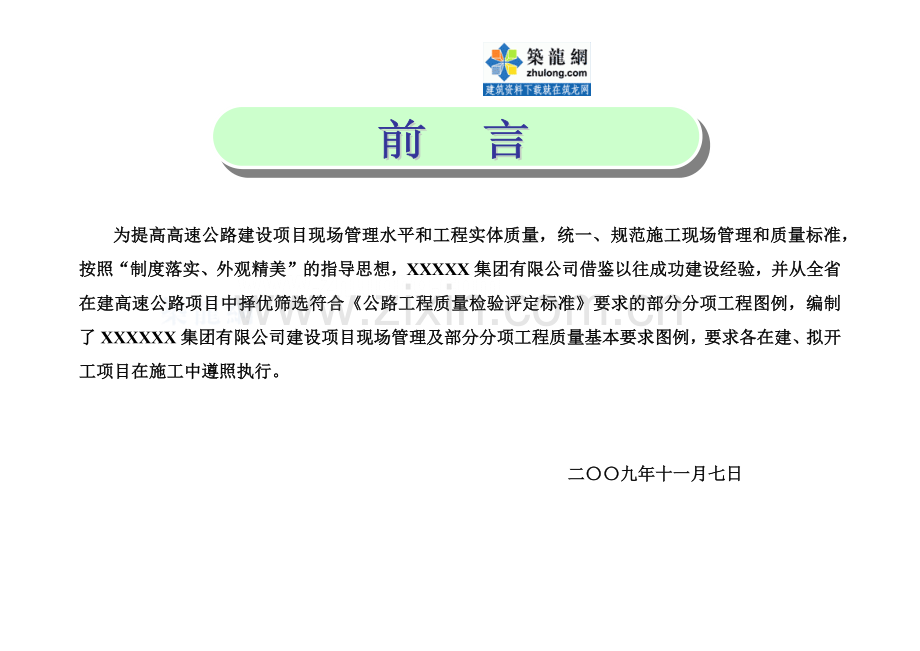

为提高高速公路建设项目现场管理水平和工程实体质量，统一、规范施工现场管理和质量标准，按照“制度落实、外观精美”的指导思想，XXXXX集团有限公司借鉴以往成功建设经验，并从全省在建高速公路项目中择优筛选符合《公路工程质量检验评定标准》要求的部分分项工程图例，编制了XXXXXX集团有限公司建设项目现场管理及部分分项工程质量基本要求图例，要求各在建、拟开工项目在施工中遵照执行。

二〇〇九年十一月七日

目 录

一、建设项目现场管理要求及图例

二、建设项目部分分项工程质量基本要求及图例
1.结构物工程质量基本要求及图例
2.小件预制工程质量基本要求及图例
3.钢筋混凝土保护层质量基本要求及图例
4.砌体质量基本要求及图例
5.路基及台背填筑质量基本要求及图例

一、建设项目现场管理要求及图例
现场管理的内容应包括承包商驻地建设、施工便道管理、料场管理、现场人员管理、施工机械管理、路基施工、路面施工、结构物施工、车辆标识等内容。
1.驻地建设
合同段项目部的驻地建设应作到布局合理、功能齐全、整洁卫生。
1.1驻地规模
项目部驻地建议为自建临时房屋，保证拥有办公区(项目经理室、项目副经理室、工程部、质检部、合同部、试验室、会议室等)及生活区。除试验室及会议室外其余每个部门不得少于一间办公室，每间不得小于20m2；会议室不得低于120m2；试验室总面积不得小于100m2。办公区和生活区应严格分离，不得混杂在一起。
如驻地为租借房屋，则必须满足上述标准。
驻地布置可参考后附图21。
1.2驻地设施
1.2.1会议室：会议室应为可拆卸式板式房屋，屋内地板应为浅色地板砖，并必须配有冷暖空调。

1.2.2卫生间：卫生间应为水冲式卫生间，地板应铺设防滑地板砖，总面积不得小于60m2。男女卫生间内均应配备洗手池。
1.3驻地标牌
1.3.1标牌材料：标牌采用木质材料，表面刷白漆。
1.3.2标牌版式：详见本文标准图附图01号。
1.3.3标牌字体：标牌字体为宋体，字号满足版面要求为准。
2.公里桩及百米桩
2.1设置位置
按照施工图纸的桩号设置在便道外侧。
2.2材料：均为混凝土桩，外表刷白。
2.3标识
2.3.1里程桩
(1)设置位置

施工桩号整公里处，安放在便道外侧，正面面向高速公路。
(2)材料：素混凝土
(3)尺寸及版式：详见本文标准图附图02号。
2.3.2百米桩
(1)设置位置
施工桩号每百米处(整公里处除外)，安放在便道外侧，正面面向高速公路。
(2)材料：素混凝土
(3)尺寸及版式：详见本文标准图附图03号。
3.拌和场及预制件场
拌和场和预制场应做到场地硬化、场区布置合理、材料堆放整齐、隔离措施得当、覆盖及排水设施齐全、车辆进出顺畅。
3.1场区标牌
3.1.1场区名称标牌

(1)标牌材料：标牌采用木质材料，表面刷白漆。
(2)标牌版式：详见本文标准图附图04号
(3)标牌字体：标牌字体为宋体，字号满足版面要求为准。
3.1.2材料堆放区标牌
(1)标牌版式：详见本文标准图附图05号
(2)标牌材料：镀锌钢板或玻璃钢板
(3)标牌尺寸：0.6m(长)×0.4m(高)
(4)字体：标牌内容字体为宋体
3.1.3预制件堆放区标牌
(1)标牌版式：详见本文标准图附图06号
(2)标牌材料：镀锌钢板或玻璃钢板
(3)标牌尺寸：0.6m(长)×0.4m(高)
3.1.4预制厂、拌合站场区布置附图22号

3.2场区道路
3.2.1宽度：场区道路宽度应为6m宽
3.2.2结构：建议基层结构为20cm水泥稳定碎石垫层，面层结构为15cm厚C25混凝土路面。
3.2.3范围：通往场区堆料区、拌和楼、预制场地、预制件堆放场地的道路。
3.3场区围墙：场区围墙应为2m高，24cm厚，砖墙结构，墙面用白色涂料刷白。
3.4场区硬化
3.4.1结构：场区材料堆放场地应做20cm水泥稳定碎石垫层，表面做10cm厚C20混凝土路面。
3.4.2范围：堆放骨料、水泥、钢筋的场地。
3.4.3标高：整个场区硬化场地的标高应高出原地面15cm。
3.5袋装水泥的存放
袋装水泥存放场地应以5～7m高塑料大棚覆盖，四周砌3cm高、24cm厚砖围墙，围墙应以砂浆抹面并涂以白色涂料。
3.6钢筋及钢筋龙的存放

钢筋的存放及制作场地除按照要求硬化外还应以5～7m高塑料大棚覆盖，钢筋应朝一个方向码放整齐，尚未帮扎的钢筋，应用塑料薄膜加以覆盖。下面应用5cm厚、5cm宽的木条加以支垫。
3.7预制件存放
3.7.1标志：除小型预制件外的预制件，应在预制件上表明编号及生产日期。
3.7.2存放：应按照一个方向顺次摆放，下部加以支垫，有效高度不超过3m。
3.8骨料的存放
3.8.1分隔墙：为保证各种规格的骨料及砂石不相互混杂，各种骨料及砂石存放位置之间应砌砖围墙，高度不低于存放高度的2／3，砖墙厚度为48cm。砂石必须二次筛分，碎石需水洗，筛分、水洗过的砂石料严禁露天堆放；同一部位采用同厂家、同一强度等级、同批次的水泥。
3.9场区排水边沟
3.9.1位置：围墙四周、道路两侧。
3.9.2结构及尺寸：结构形式为砖砌边沟，砂浆抹面，高宽均为50cm，表面覆盖10cm厚带泄水孔的预制盖板。
详见材料堆放场地示意图附图22号

4、便道
便道应达到结构稳定、平整度较好、晴天不扬尘、雨天不泥泞。
4.1便道结构及宽度
建议采用20cm厚泥结碎石，碎石不少于70％。便道为仅在单侧设置时宽度不低于6.5m；便道在双侧设置时，单侧便道宽度不低于4m。（各项目可根据项目实际，采用合适其他材料替换碎石，便道宽度根据具体路段进行要求）
4.2便道养护
便道应保证除雨天外，应及时撒水，平地机及时平整路面。
4.3方向变更指示标牌
当便道须从一侧变换至另一侧时，须在转弯处设立标记。
4.3.1标牌版式：详见本文标准图附图07号。
4.3.2标牌材料：镀锌钢板(单柱式结构，表面为反光材料)。
4.3.3标牌尺寸：直径0.6m
4.4便道(便桥)安全设施

便道路面标高高出原地面大于1m时，便道两侧应设立防护栏(材料自定)，护拦高度不得低于0.8m，护栏须用反光油漆刷为红白相间色。
5、人员装备
人员装备应做到整齐划一、易于识别。
5.1安全帽
建设单位管理人员应佩带色安全帽，监理应佩带色安全帽，项目经理应佩带白色安全帽，管理及技术人员应佩带蓝色安全帽，施工班长应佩带黄色安全帽，施工工人应佩带红色安全帽。
5.2胸卡
5.2.1版式：详见本文标准图附图08号。
5.2.2佩带人员：建设单位管理人员、施工单位技术员(包括技术员)以上级别人员必须佩带。监理人员必须佩带。
6、路基及路面施工
路基及路面施工现场管理应作到组织合理、内容明确、标识清楚、施工有序。

6.1现场标识牌
现场标识牌包括合同段情况简介牌、施工现场标识牌、安全生产警示牌。
6.1.1合同段情况简介标志
(1)设置位置：合同段起、终点，便道外侧。正面面向高速公路。
(2)标牌材料：材质要求坚固，表面光滑整洁。
(3)标牌结构：标牌为双柱式结构。
(4)标牌尺寸：3m(长)×2m(高)。
(5)标牌版式及内容：详见本文标准图附图09。
(6)字体及字号：标牌字体全部采用宋体字，字号满足版面要求为准。
6.1.2分部工程现场标识牌
(1)摆放位置：路基、底基层、基层的施工现场、涵洞通道施工现场、桥梁施工现场。
(2)标牌材料：镀锌钢板或玻璃钢板。
(3)标牌结构：标牌为双柱式结构。

(4)标牌尺寸：1m(长)×0.6m(高)。
(5)标牌版式及内容：所有版面均为蓝底白字。
(6)填筑平整区段标识牌：详见本文标准图图附10号。
(7)碾压待检路段标识牌：详见本文标准图图附11号。
(8)基层施工路段标识牌：详见本文标准图图附12号。
(9)基层养生路段标识牌：详见本文标准图图附13号。
(10)台背回填标识牌：详见本文标准图图附14号。
(11)字体及字号：
所有字体均为宋体字，字号满足版面要求。
(12)各标识牌为活动标牌，开始施工将标牌树立，收工时将标牌收回。
6.1.3填筑土方时应在填土区段路基中线位置及路基边缘线外侧50cm划纵线，沿路基前进方向每5m划一横线，从而使路基表面形成石灰网格作为上土依据，打边桩竖标杆，在该段立上土区标志，然后在每一方格内倒土，以有效控制该层虚铺厚度。

6.1.4路基边坡应及时进行刷坡，边坡达到边线顺直，边坡整洁。当路基填筑高度大于1m时，每层土碾压完毕后应及时在路基边缘修筑土挡水捻，并在边坡上修筑形式合理的临时急流槽，挡水捻宽度50cm，高度20cm，挡水捻开口与临时急流槽相接，防止边坡冲刷。
6.1.5进行小型预制件施工时，应临时码放整齐。
6.1.6进行基层、沥青面层施工时，应严格控制车辆进入施工现场，进入施工现场的车辆应作好车轮的清洗工作，避免污染已施工完成的作业面。
6.1.7施工区标志
(1)车辆慢行标志：当便道开挖，车辆在基层及沥青面层上行使时，在桥涵或通道与路基结合部出现错台情况时，需在结合部树立标志。
1)设置位置：桥涵或通道与路基结合部，路基外沿。
1)标牌材料：镀锌钢板。
2)标牌结构：标牌为单柱式结构。
3)标牌尺寸：三角形边长0.7m。详见本文标准图附图15号。

(2)改道标志
当便道开挖，车辆在基层及沥青面层上行使时，在须跨越中央分隔带改道到另外一幅路面行使时，须设立改道标志。
1)设置位置：改道处中央分隔带外沿。
2)标牌材料：镀锌钢板。
3)标牌结构：标牌为可移动式。
4)标牌尺寸：1.5m×0.5m。
5)标牌版式及内容：详见本文标准图附图16号。
7、结构物施工现场
结构物现场应作到标识清晰，材料设备摆放整齐，安全标志齐全。
7.1施工现场标识牌
7.1.1标牌材料：镀锌钢板。
7.1.2标牌结构：标牌为单柱式结构(固定式标牌)。

7.1.3标牌尺寸：1m(长)×0.6m(高)。
7.1.4标牌版式：详见本文标准图附图17号。
7.2现场材料及设备的摆放
施工现场材料及设备应按照一个方向顺次摆放，须防潮的材料及设备下部应有支垫，上部应有覆盖措施，避免受潮。
7.4施工用电警示的设置
施工用电的控制开关处应按照安全规范放置在相应高度，并在周围设立隔离措施，并设立警示标记(详见标准图集)。
7.5交叉路口警示牌的设置
具备通行条件的道路及铁路在与主线交叉时，应在便道与该路线交叉路口的两侧分别面向来车方向设置警示标志。在便道与铁路交叉口，应安排专人负责指挥来往车辆及行人，保证交叉路口的安全畅通。
7.5.1标牌材料：镀锌钢板。
7.5.2标牌结构：标牌为双柱式结构。

7.5.3标牌尺寸及标牌版式：详见本文标准图附图19号(标牌版面须用反光材料制作)。
7.6基坑(挖孔桩)警示牌及安全设施的设置
深度超过1m的基坑(挖孔桩)应在施工现场设置警示标标牌，并在基坑四周设置黄色栏带或防护栏。
7.6.1标牌材料：镀锌钢板或玻璃钢板。
7.6.2标牌结构：标牌为双柱式结构。
7.6.3标牌尺寸及标牌版式。
8、机械标识
施工期间施工机械两侧车门上均以椭圆形标识，详见本文标准图附图20。
附件：附图

（1）驻地标牌附图01号

(2)公路及百米桩标准图

附图02公路桩(尺寸单位：cm) 附图03百米桩(尺寸单位：cm)

(3)拌和场及预制场标牌

(4)便道标牌

附图07便道标志(尺寸单位：cm)；ａ)向左改道标志；ｂ)向右改道标志；
(5)人员胸卡标志

附图08胸卡标牌示样；ａ)业主胸卡；ｂ)监理人员胸卡；c)施工人员胸卡

(6)施工现场标识牌

附图09合同段情况简介标识(尺寸单位：cm)

附图10填筑平整区段标识牌
(尺寸单位：cm)

附图11压实待检路段标识牌
(尺寸单位：cm)

附图12基层施工路段标识牌
(尺寸单位：cm)

附图13基层养生路段标识牌
(尺寸单位：cm)

附图14台背填土标识牌(尺寸单位：cm)

附图15车辆慢行标志(尺寸单位：cm)

附图16改道标志：ａ)向左改道；ｂ)向右改道(尺寸单位：cm)

(7)结构施工现场标牌

附图17结构物施工现场标识牌(尺寸单位：cm)
附图18施工用电警示牌标志(尺寸单位：cm)

附图19交叉路口警示牌标志(尺寸单位：cm)

附图20车辆标识(Ｘ为此类车辆第几台，Ｙ为此类车辆总台数)

附图21场地建设示意图

项
目
部

附图22拌和站、预制厂建设示意图

拌
合
站

附图22拌和站、预制厂建设示意图

预
制
场
