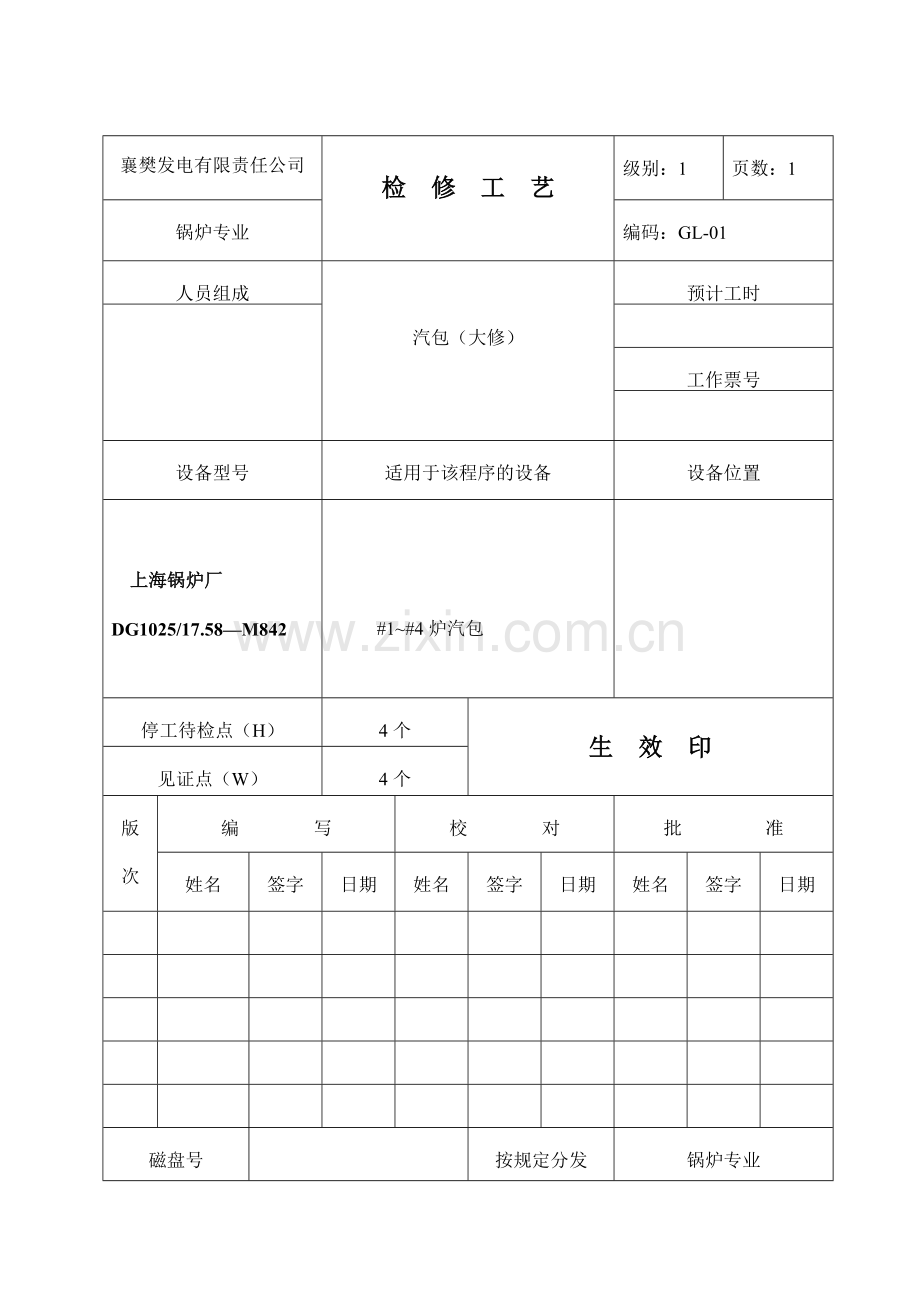

襄樊发电有限责任公司检修工艺级别：1 页数：1 锅炉专业编码：GL-01 人员组成汽包（大修）预计工时工作票号设备型号适用于该程序的设备设备位置上海锅炉厂 DG1025/17.58—M842 #1~#4炉汽包停工待检点（H） 4个生效印见证点（W） 4个版次编写校对批准姓名签字日期姓名签字日期姓名签字日期磁盘号按规定分发锅炉专业襄樊发电有限责任公司检修工艺页数：2 版次：1 锅炉专业汽包编号：GL-01 工序号内容预计时间备注 0 概述 1 安全措施 2 备品配件 3 专用工器及场地准备 4 办理工作票 5 检修 6 清理场地终结工作票襄樊发电有限责任公司检修工艺页数：3 版次：1 锅炉专业汽包编号：GL-01 工序0 概述囗大修项目为汽包全面检查。囗关门前必须对内部全面检查，确认后方可关门。工序1 安全措施囗严格执行《电业安全工作规程》囗打开汽包人孔门前，工作负责人应做好安全措施，检查确认主蒸汽、给水、连排、定排、加药、事故放水，邻炉加热等管道上阀门关闭严密、上锁并挂工作牌。囗停炉放水后，只有待汽包内壁温度降至40℃以下，方可开人孔门通风。开人孔门时应有人监护，工作人员应戴手套小心打开人孔门，开门时，人不可站在门对面，不许把脸靠近，以免余汽伤人。囗工作人员进入汽包前，检修工作负责人应检查汽包内壁温度，只有待汽包温度同室温相同，并有良好通风时才安排进入。囗工作时应派专人监护，监护人不得做与本工作无关的事情，不得擅自离开。如有急事，必须有人代班，工作人员离开现场时，人孔门必须装好铁丝网封头并贴好封条。囗进入汽包内的工作人员，衣袋中不准有零星物体，进出汽包人员和其所带工具，零件应做好登记，所用工具，零件必须做好防止掉落的措施。囗下降管两端连通管管囗用木塞封好，注意木塞要便于取出。囗使用行灯电压不准超过去时12V。囗汽包内使用电焊时，电焊线绝缘应无破损，并必须垫上橡皮垫。在汽包外装单相闸刀，只有当电焊人员到达施工位置，并做好准备工作后方可合闸刀，当施工完毕立即切断电源，严禁在汽包壁上起弧。囗汽包内使用气焊时，火焊皮带不许有接头或漏汽，禁止在汽包内部点火。囗在汽包内使用电火焊时，汽包外有专人监护，发现问题立即切断电源或气源，并必须保证良好通风。囗汽包内禁止使用电压超过24V的电动工具。工序2 备品配件襄樊发电有限责任公司检修工艺页数：4 版次：1 锅炉专业汽包编号：GL-01 囗工作时应随时注意，发现有汽、水进入时，工作人员必须依次迅速退出汽包。囗非工作人员进入汽包，须经分场检修负责人同意，工作负责人许可，并在现场登记后才能进入汽包。囗工作结束后，工作负责人应清点人员和工具，检查证实无人或工具、物件留在汽包内部后，方可关闭人孔门。工序2 备品备件人孔门：囗缠绕式金属石棉垫圈φ443/φ405 囗压板510314-B1-01003 囗螺栓M30×200 A3 囗螺母M30 #35 囗垫圈φ30 A2 汽水分离：囗涡轮分离器SG-I-990- 794 囗波形板干燥器510314-C1-03018 装置囗集疏管φ51×4 20G 囗泄水板管给水管：囗φ159×5 20G 囗φ250×10 20G 排污管：囗φ60×5 20G 囗三通：ZG2” KT33-8 囗套管：φ76×6 20G 囗90°弯头：ZG2” KT33-8 囗活络接头：ZG2” KT33-8 事故放水管：囗φ133×20 20G 加药管：囗φ42×5 20G 囗三通：ZG1（1/4）” KT33-8 栅网板：囗栅网板510319-C1-03050 活节螺栓：囗510314-A1-03097 囗510315-A1-03068 U型螺杆：囗510314-A1-03096 囗510314-B1-03101 囗510314-B1-03100 囗510315-A1-03066 钢板：囗δ=5 AY3F 囗δ=6 AY3F 囗δ=8 AY3F 囗δ=10 20G 角铁：囗L25×25×3 BY2F 囗L63×40×4 BY2F 囗L40×40×4 BY2F 、BY3F 襄樊发电有限责任公司检修工艺页数：5 版次：1 锅炉专业汽包编号：GL-01 停工待检点-1 工序3 专用器工具及场地准备 3.1 专用工器具囗橡皮囗排气扇囗敲击扳手囗刮刀囗吸尘器囗橡皮管囗封条纸囗玻璃管囗铁丝网囗毛刷 3.2 场地准备囗清理汽包两侧人孔周围场地囗接好通风及照明设备。囗将汽包检修工作的安全措施用大字抄写在纸上并悬挂于现场。工序4 办理工作票囗检查验证工作票工序5 汽包检修 5.1 汽包内部检查囗拆人孔门螺母至少要有两个人，一个拿扳手，一个人抡大锤，两面三刀只螺母交替松动，开人孔门时，人站在门侧面，将人孔门向内推，注意防止余汽伤人。注意：拆下压板平放，螺母收好，螺栓进行探伤，并注意保护好人孔门密封面，以防损伤。囗对汽包进行通风，待内部温度同室温相同后方可进入。囗通知生技处、锅炉、化学、金属监督人员，并配合以上人员对汽包内部进行采样、检查、并做好记录，并订出清理方法及汽包检修方案，化学人员应将腐蚀片取出。注意：化学人员未检查前，其余工作人员不许入内工作。囗用刮刀将汽包内铁锈及水垢刮下，用钢丝刷刷光，将锈垢及汽包内其它污物收集在一起取出，并称好数量，留下记录。襄樊发电有限责任公司检修工艺页数：6 版次：1 锅炉专业汽包编号：GL-01 见证点-2 见证点-1 囗对汽包筒体封头、人孔、管孔、预埋件焊缝进行100%外观查。如发现裂纹、脱焊、咬边等焊接缺陷，应及时反映给金相及锅监人员。囗检查汽包内壁腐蚀及凹陷现象，发现凹陷过深应及时反映给金相及锅监人员囗检查汽水分离装置的完整性，汽水分离装置应安装牢固，任何部件不得有松动、位移，有关孔板应畅通无堵塞现象。囗检查托斗及撑板应无开裂现象，连通箱内有无锈垢。囗检查加药管、排污管、事故放水管、水位计管、给水管等要畅通无阻，连接支架要牢固且完整无缺，不得有松动、位移，加药管和排污管上的孔眼很小，极易堵塞，要认真检查，必要时可用手锤振之，声音嘶哑则必须仔细查找问题所在。囗检查栅网板应完整无松动破损现象，固定螺丝应完整无缺且牢固囗抽样拆卸旋风筒，检查其内部锈垢等污染情况。 5.2 内部装置拆卸及检修囗用木塞堵住事故放水管，下降管（或用δ2的铁板铺盖），水位计管管囗，并在汽包底部全铺橡皮垫。囗汽水分离装置拆卸前用记号笔编号，并注意编号方向，拆卸时由两端向中间拆除，取出部件按顺序保管，回装时对号入座，拆下的螺栓，螺母用桶收好。囗旋风分离器的拆卸工作与集疏管的拆卸工作交替进行，先拆除旋风分离器顶部百页窗，再取下旋风筒，然后拆下顶部波形板疏水盘和集疏管，将拆下部件依次送出汽包。囗拆卸顶部波形板时要注意物体掉下伤人。囗清扫拆出的汽水分离装置上的锈垢、浮灰，并检查其上有无变形、裂纹等缺陷，并按要求对缺陷部位进行检修，对有严重缺陷的进行更换。囗所有汽水分离装置清扫检查完毕回装前须经生技处或有关技术负责人认可。囗联系金相及锅监人员对汽包内部主要焊缝进行检查探伤。襄樊发电有限责任公司检修工艺页数：7 版次：1 锅炉专业汽包编号：GL-01 停工待检点-4 停工待检点-3 停工待检点-2 囗按技术要求对焊缝缺陷进行处理，补焊时严格执行焊接工艺要求，不允许在汽包壁上打火起弧。囗焊接完工后联系金相人员对焊缝进行检查探伤。囗对有堵塞现象的加药管及排污管可松开接头部件，将管子取出清理后回装，注意拆前要编号，回装时对号安装。囗汽水分离装置的安装，从中心开始向两端安装，先安装顶部波形板，再交替安装集疏管和旋风分离器，注意其入囗应配有δ1.5高压橡胶石棉垫，倾角 а=5°与图对照，间隙均匀且不大于0.1mm编号不要错且联接螺丝完整牢固。囗拆出事故放水管，两端下降管及水位计管管孔木塞，取出橡皮垫，将汽包内部全面清扫一次，将所有工具拿出汽包外，并按登记进行清理。囗联系化学人员装腐蚀片。囗清理人孔门密封面，将旧垫子用铲刀铲了，铲后用#0砂布顺圆周方向擦一遍，然后用破布擦净，检查入孔密封面其环向伤痕深度不超过0.3mm，宽度 0.7mm，纵向为接合面宽度的3/5。囗用钢丝刷清扫人孔门螺栓，涂上黑铅粉。囗检查倒门托架和拐子是否灵活，将拐子进行反复试验，直到符合要求。囗联系生技处、锅监人员、锅炉分场共同验收。囗施工负责人确认内部无人及任何杂物后，方可关闭人孔门。囗关闭人孔门时一人要拿住人孔门螺栓，把倒门拉至汽包壁平面上，并微微上抬，检查四周间隙，一个拿住压板穿好螺栓，放好位置，用手将螺帽拧上，用扳手将螺丝拧紧，然后检查倒门四周间隙。囗用大锤敲打扳手，两螺丝交替拧紧，防止紧偏，紧完后用手锤检查螺帽，发出嘶哑声时，必须再拧紧，直到发出宏亮声为止。襄樊发电有限责任公司检修工艺页数：8 版次：1 锅炉专业汽包编号：GL-01 见证点-4 见证点-3 囗锅炉点火后，当压力升到0.5Mpa时热紧螺栓，注意用力均匀，不可紧偏。囗检查人孔门的严密性，应无渗漏，然后盖上人孔门保护罩。 5.3 汽包外部检查 5.3.1 汽包水平度测量囗用乳胶管两端连接玻璃管,灌满水,注意:必须无气泡。囗拆除汽包A、B前后侧中心处保温，找出汽包原有样冲眼，作好记录。囗找出汽包标高基准点，由三人用乳胶管测量（其中两人负责测量工具两端，一人联系），将标高基准点引至汽包中心，找出两点之差，然后测量泡包另一侧，汽包倾斜度≯1/1000。 5.3.2 汽包支座及吊架检查囗用皮老虎清除吊架及支座上的积灰，并清除其上杂物及铁锈。囗检查支座及吊架焊缝应无裂纹及脱焊，有问题时应按要求处理。囗检查支座及吊架各部件应齐全无问题，检查时用手锤敲打，响声宏亮则是好的，响声嘶哑时，证明是松的，需检查原因并进行处理。 5.3.3 膨胀指示器检修囗检查汽包膨胀指示器应完整，指示标志是否回零位，如没有回到零位时，则应查明原因并消除。囗检查指示器指针是否弯曲、变形，发现问题进行校正，指针距刻度板3-5mm 囗清除刻度板固定是否牢固，平行或垂直，否则应加固校正。工序6 关闭、场地清理囗拆除通风设备、照明设施，清理检修场地，做到工完料尽场地清。囗终结工作票。襄樊发电有限责任公司检修报告页数：9 版次：1 锅炉专业汽包编号：GL-01 日期签字见证点-2 见证点-1 日期签字工序5 汽包检修 5.1 汽包内部检查囗内部垢的清理干净囗是囗否囗汽包内焊缝外观检查无缺陷囗是囗否囗汽包内壁无缺陷囗是囗否囗汽水分离装置完整无缺陷囗是囗否囗托斗及撑板无开裂现象囗是囗否囗汽包内管道牢固完整囗是囗否囗汽包内管道无堵塞囗是囗否囗栅网板完整无缺牢固囗是囗否囗抽样拆卸旋风筒,其内部污染情况囗无污染囗一般囗严重囗汽包内部清除垢物 kg。 5.2 内部装置拆卸及检修囗所有汽水分离装置清理干净，缺陷消除囗是囗否若实测值超出允许范围或结果异常，必须报告上一级领导工作负责人签字：验收人签字：日期：日期：襄樊发电有限责任公司检修报告页数：10 版次：1 锅炉专业汽包编号：GL-01 日期签字停工待检点-4 日期签字停工待检点-3 日期签字停工待检点-2 囗汽包内主要焊缝探伤检查合格囗是囗否囗缺陷部件打磨符合焊接要求囗是囗否囗焊接合格囗是囗否囗焊后清理符合要求囗是囗否囗汽包内部装置安装牢固完整囗是囗否囗汽包内部清理干净，符合关门要求囗是囗否囗人孔门密封面清理干净合格若实测值超出允许范围或结果异常，必须报告上一级领导工作负责人签字：验收人签字：日期：日期：襄樊发电有限责任公司检修报告页数：11 版次：1 锅炉专业汽包编号：GL-01 日期签字见证点-4 汽包水平度 B侧测量值 A侧测量值 5.3 汽包外部检查 5.3.1汽包水平度测量囗汽水平度≯1/1000 囗是囗否 5.3.2 汽包支座及吊架检查囗支座及吊架检查符合要求囗是囗否 5.3.3 膨胀指示器检修囗膨胀指示器符合要求囗是囗否若实测值超出允许范围或结果异常，必须报告上一级领导工作负责人签字：验收人签字：日期：日期：襄樊发电有限责任公司检修报告页数：12 版次：1 锅炉专业汽包编号：GL-01 1、检修情况简介 2、使用测量工具及编号： 3、更换备品配件及数量： 4、工作报告：囗全面检查囗检修囗调整囗更换囗部分检查囗紧固囗检查囗试验囗程序执行，没什么可报告填写人签字：班组负责人签字：日期：日期：
