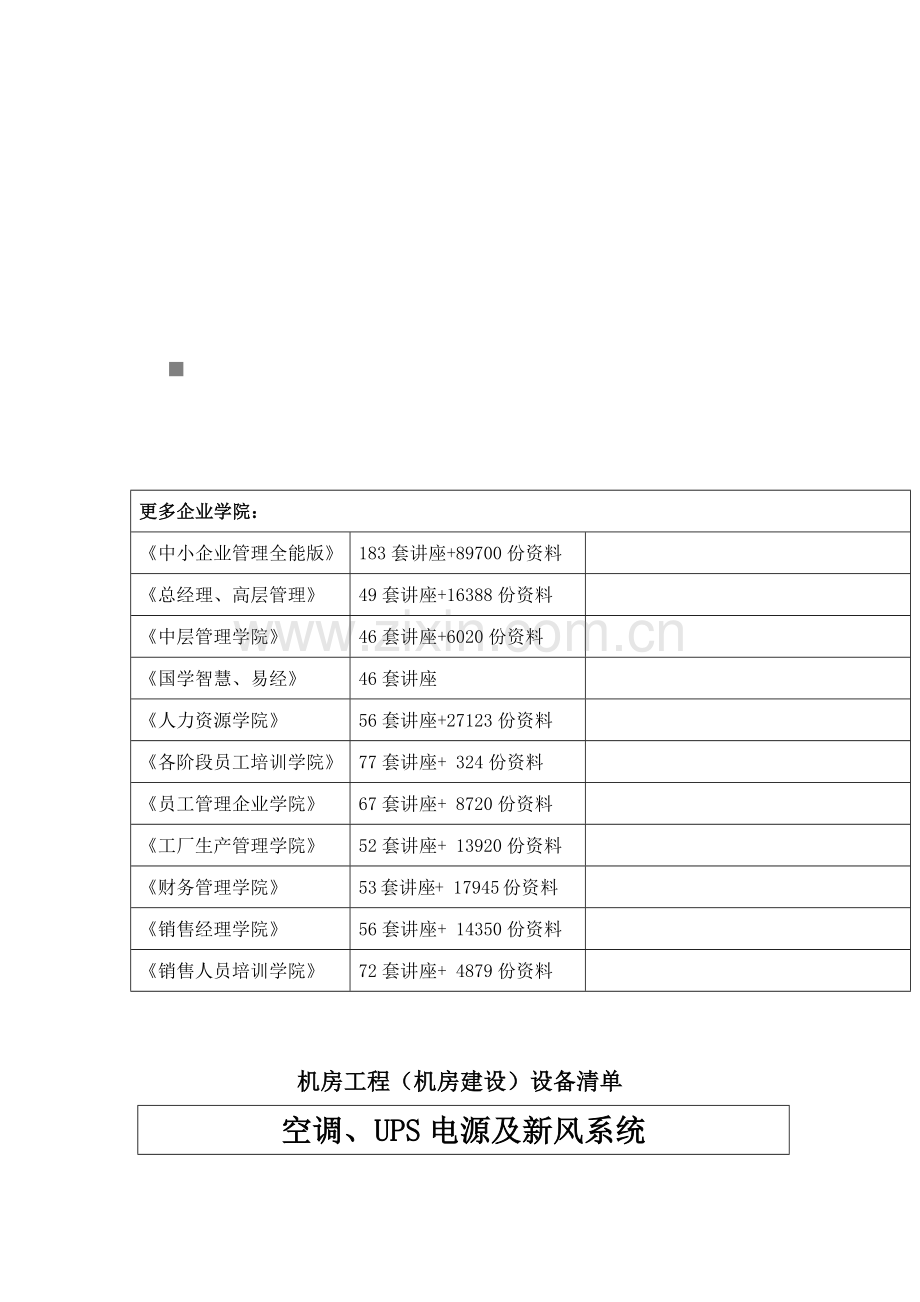

机房工程（机房建设）设备清单
空调、UPS电源及新风系统

设备明细表
序号
品名
型号、规格及功能描述
单位
数量
一、
空调系统

1
5P柜式空调机
标准制冷量12000W;一级能耗，含铜管及附件
台
2
2
5P天花式空调机
标准制冷量12000W;一级能耗，含铜管及附件
台
2
3
辅助设备和材料

套
1
二、
UPS电源系统

1
主机系统
额定功率（KVA）：30KVA，输出功率因数：≥0.8，输出主机箱内标配隔离变压器；
主电源输入额定电压（V）：380V±25%；
50Hz/60Hz±10%，
输入电流总谐波失真度（THDI）：＜3％，
输入功率因数（PF）：＞0.95
过载能力：110%时稳定长期工作，125%时10分钟，150%时60秒，
总电压谐波失真度：＜3%，
整机效率：92%,
12V电池30节一组，电池和主机为同一品牌
三年保修售后服务承诺书、供货时提供厂家的技术参数证明、供货确认函、中国驰名商标、ISO9001认证及泰尔认证
台
2
2
电池
12V100
节
60
3
辅助设备和材料

套
1

三、
新风系统

▲中心机房

1
窗式新风净化机
风量：250~400 m3/h
噪音：48Db（A）
功率：50W
过滤效率：85%
台
1
2
智能控制器
远程监控，提供开放式协议
台
1
3
辅助设备和材料

套
1

▲监控中心

1
节能型新风换气机
风量：400~600 m3/h
噪音：48Db（A）
功率：200W
过滤效率：85%
热回收率：65
台
1
2
防火阀
70℃阀门自动关闭。
开启角度为0~90℃可手动调节。
DC24V电源与报警设备联动关闭。
手动关闭,输出火灾动作电信号。
控制电源电压 DC24V±10%,电流≦0.3A。
个
2
3
辅助设备和材料

套
1
环境监控系统
设备明细表
序号
品名
型号、规格及功能描述
单位
数量
1
通讯转换模块
电源：DC+10V~DC+30V
转换信号：RS232转RS485或RS485转RS232
传输速率：1200、2400、4800、9600、19200、38400、57600、115200bps自适应
数据指示：接收和发送指示灯
隔离电压：3000V DC
传输距离：最远1200米
个

2
开关量转换模块
电源：DC+5V~DC+48V
输入：8路交流电压输入，AC150~AC400V
输出：8路直流电压输出，DC5V~DC48V
数据指示：8路输入指示灯
个

3
采集模块
电源：DC+10V~DC+30V
通信接口：RS485，2线制、半双工
通信速率（bps）：1200、2400、4800、9600、19.2K、38.4K、115.2K
输入通道：6路差分输入，2路单端输入。
低电平：0~1V
高电平： 3.5V~24V
输入阻抗：3KΩ
隔离电压： 5000 V
状态指示：8路输入状态灯指示
个

4
电量仪
可测量3I、3V、3U、3P、∑P、3Q、∑Q、3S、∑S、F、PF、±∑Wh、±∑Qh等33个参数
可根据用户需要进行升级（YD2011、YD2012），实现纯电压测量、带上下限报警（上位机）等功能
台

5
远程智能空调遥控器
供电电源：DC+12V ～ DC+24V；
测温范围：-10 ～ +50℃；
测温精度：±0.5℃；
工作环境：-20 ～ +50℃，10 ～ 100%RH；
个

6
温湿度一体化传感器
供电电源：12VDC/24VDC；
电 流：< 30mA；
显 示：数码显示测量值；
测湿范围：0 ～ 100％RH；
精 度：±3%RH；
测温范围：－10 ～ 50℃；
精 度：±0.5℃(25℃)
串行输出：RS485
工作环境：- 20 ～ 50 °C，0 ～ 100% RH；
最大尺寸：86×86×30mm；
重 量：205g
个

7
定位漏水控制器
可接测漏感应线最大长度1500米。RS485串行接口，以MODBUS 协议与PC或大楼管理系统相互通讯。电源：24VAC，50Hz。环境工作温度：0℃-50℃；环境工作湿度：5%-95%。
台

8
视频采集卡
视频压缩标准：H.264(MPEG-4/part10)视频输入路数：8路，接口：BNC（电平1.0Vp-p，阻抗75Ω），预览分辨率：4CIF
块

9
半球摄像机
摄像机 >> 半球摄像机 >> ZAX08
所属类别: 摄像机
规　　格:
成像器件: 1/4" SHARP Super HAD CCD
影像图数: PAL 512(水平) x 582(垂直)
NTSC 512(水平) x 492(垂直)
感光面积: 3.6mm x 2.7mm
信号系统: PAL/NTSC
水平清晰度: 480电视线
同步信号: 内同步
自动增益: 自动
扫描系统: 隔行扫描2:1
行 频: PAL 15.625KHz, NTSC 15.734KHz.
场 频: PAL 50Hz, NTSC 59.94HZ
镜 头: 3.6mm/ 6mm可选(固定光圈2.0)
白 平 衡: 自动跟踪
镜像控制: 正常/翻转
电子快门: PAL 1/50～1/100000 (秒)
NTSC 1/60～1/100000(秒)
信 噪 比: 大于48db
最低照度: 0Lux
Gamma特性: 0.45
视频输出: 1.0Vp-p, 75-OHM
电源电压: DC 12V
工作电流: 120mA+100mA
个

10
红外探头
11米 x 11米，常闭触点，CCC认证
个

11
4门门禁控制器
8位微处理器，双看门狗保护，30000张感应卡，30000个批次；15000条事件存储，支持所有26Bits/34Bits维庚输入设备；兼容CFI、STAR Motorola/INDALA、HID等厂家读卡器
，RS485总线，单条总线可连接127个控制器，数据传输距离≥1200米，集成TCP/IP接口模块，直接接入局域网，可指定主卡和副卡，可指定某张卡为首卡，可接备用电池电路，可随意控制各继电器，6组C型电锁继电器输出端子，10A接触电流，12V DC，带有LED状态指示。
台

12
读卡器(带键盘读卡器）
带密码键盘，可读卡加密码，标准Wiegand26输出格式，一组门铃输出，读卡类型：EM/ID卡、MF1/IC卡，读卡距离：8-18cm
台

13
控制主机
CPU:P4 2.4,内存:256DDR,硬盘: 160G,光驱: DVD-ROM,17寸液晶显示器
台

14
短信报警模块
Class4(2W@900MHz)Class1(1W@1800/1900MHz) 输入电压：5V－32V，输入电流：5mA待机状态，140mA在GSM900MHz@12V，通话状态：5mA待机状态，100mA在GSM1800/1900MHz@12V，
块

15
多媒体语音报警
在系统发生报警的时候，真人发声报警
套

16
组态监控平台
提供多达70种组态工具，系统支持VBScript语言，用户可以插入各种Windows控件，具有完整的C/S(管理站)、B/S（浏览器）模式，所有监控信息都统一在风格一致的组态界面下，实现真正的软件ALL_IN_ONE，完整的权限控制、自动打包生成安装，集成视频录像和远传。平台和终端设备同一品牌。
套

3
辅助设备和材料

套
1
综合布线系统

设备明细表
序号
品名
型号、规格及功能描述
单位
数量
1
六类数据模块
UTP CAT.6 8线式插座,符合国家、国际相关标准
个

2
超五类语音模块
UTP CAT.5E 8线式插座,符合国家、国际相关标准
个

3
双孔模块面板
86型 白色
个

4
UTP六类跳线
UTP CAT.6 3米跳线,符合国家、国际相关标准
条

5
全钢构架防静电地板
有边地板：600×600×35 含200mm高支撑架
m2

3
辅助设备和材料

套
1
防雷接地系统

设备明细表
序号
品名
型号、规格及功能描述
单位
数量
一、
电源防雷系统

1
电源防雷箱
失效指示\遥信\声光报警\雷击计数\可更换模块,最大放电电流达80KA（限压型）
台

2
UPS电源防雷箱
失效指示\MOV模块\箱式 ，最大放电电流20KA，三相电源（限压型）
台

3
辅助设备和材料

套
1
信息发布及会议系统

设备明细表
序号
品名
型号、规格及功能描述
单位
数量
一、
信息发布系统

1
信息发布系统编辑控制主机
2.5G/G31/1G/160G/DVD/无软驱/GMA3100/可扩展PCI-express独立显卡/1000M/XP操作系统/大机箱/3+3+3,17＂lCD
套
1
2
信息发布系统录编播一体化软件
单机版，播放端要有CQC/QPCP安全型式检测报告和电磁兼容型式检测报告；信息发布编辑一体化软件要有中国赛宝中心检测报告，能够播放PPT、RSS等内容；能够与网站、OA系统对接，并且能够截取其中一块的内容播放，还可以自动更新；播放端能够多个时段定时开关机功能；如：8：00开机8：15关机；11：30开机14：00开机；能支持十个时段；能够远程维护、远程监看播放内容；具备紧急通知制作功能，插播不影响其它节目播放，还可以随时取消
套
1
3
信息发布系统网络播放机
用于信息发布、播放
台
1
4
LED显示屏
室内双基色电子屏
m2
2
3
辅助设备和材料

套
1

二、
会议室投影系统

1
投影仪
分辨率1024*768，流明度2500
台
1
2
100寸玻珠幕
高*宽=1830mm*2440mm
台
1
3
辅助设备和材料

套
1
装修系统

设备明细表
序号
品名
型号、规格及功能描述
单位
数量
一、
中心机房装修

1
彩钢板饰面
0.6厚钢板+12厘防火石膏板;静电烤漆,乳白色
m2

2
龙骨支架
用于固定彩钢板
m2

4
不锈钢地脚线
100高含9mm夹板
米

5
门口地台升高200mm
大理石饰面
套

6
铝扣板天花
600*600 含龙骨支架及附件
m2

7
防尘漆
机房区域内所以天花、墙柱面、地面刷3遍防尘漆
m2

8
铝扣板天花
600*600 含龙骨支架及附件
m2

9
装修清理及垃圾外运
清理所有垃圾并外运到制定位置
项

10
辅助设备和材料

套
1
视频监控中心设备系统
序号
品名
型号、规格及功能描述
单位
数量
一、
监控中心设备
1
录像服务器
2*Intel Xeon 5530 2.4GHz 8MB L3 Cache 1066MHz　80w, 2*2GB DDR3 内存, MR10i,1*146GB 2.5" SAS硬盘,combo，2块 4GB 单口HBA卡;集成双千兆以太网卡，双电，3年有限保修
台
1
2
存储
机架式IP SAN/SAS存储系统；1Gb iSCSI HC*4，最大12个，SAS12Gb HC*2；2U12盘位，最大84片SAS/SATAII硬盘；双控制器，64位双核处理器*2；4GB高速缓存，最大8GB，72小时BBU*2；RAID0，1，10，5，6；USM(2.8)存储管理软件；冗余热插拔电源模块*2；上架套件；用户手册；硬件3年软件1年5*8服务；20T SATA硬盘
台
1
3
数字矩阵
4个PCI槽、4个PCI-E槽/PS-7270B：250W ATX工业电源/FSC-1719VNA：PICMG1.3总线标准，支持LGA 775结构处理器，Intel 945G芯片组，两条DDRII内存插槽，板载一个网卡、声卡，一个并口、两个RS-232、8个USB 2.0、四个PCI插槽，一个PCI-E×16、四个PCI-E×1插槽/E2200：酷睿双核1.8G/Kingston 2G/250G 7200R 希捷串口硬盘/PCI-E 1G显卡/19"英寸液晶显示器 /USB鼠标、键盘套装/Windows XP 专业版操作系统
台
1
4
解码卡
4路视频输出,64 位/100MHz PCI-X 插口
张

5
监控终端
2.5G/G31/1G/160G/DVD/无软驱/GMA3100/可扩展PCI-express独立显卡/1000M/XP操作系统/大机箱/3+3+3,17＂lCD
台

6
监视器
40" FHP Panel（10mm超窄边框）（对角线：1024.376mm）
分辨率 1920（H）× 1080（V）
像素点距 0.461mm × 0.461mm
屏幕比例 16:9
响应时间 8ms
亮度 600 cd/m2
对比度 3000:1
动态对比度 30000:1
可视角度 178°（H）/178°（V）
显示色彩 16.7M - 8bit
视频输入 CVBS（BNC）×2 ，S-Video(Y/C)×1
电脑信号输入 VGA×1
台
9
7
辅助设备和材料

套
1
视频监控平台设备配置
序号
品名
型号、规格及功能描述
单位
数量
1
数据服务器
2*Intel Xeon 5530 2.4GHz 8MB L3 Cache 1066MHz　80w, 2*2GB DDR3 内存, MR10i,2*146GB 2.5" SAS硬盘,combo，集成双千兆以太网卡，双电，3年有限保修
台
2
2
应用服务器
2*Intel Xeon 5530 2.4GHz 8MB L3 Cache 1066MHz　80w, 2*2GB DDR3 内存, MR10i,2*146GB 2.5" SAS硬盘,combo，集成双千兆以太网卡，双电，3年有限保修
台
1
3
WEB服务器
2*Intel Xeon 5530 2.4GHz 8MB L3 Cache 1066MHz　80w, 2*2GB DDR3 内存, MR10i,2*146GB 2.5" SAS硬盘,combo，集成双千兆以太网卡，双电，3年有限保修
台
1
5
防火墙
支持标准网管SNMPv3, 并且兼容SNMP v2c, SNMP v1, 支持NTP时间同步, 支持Web方式进行远程配置管理，支持外部攻击防范, 内网安全, 流量监控, 邮件过滤, 网页过滤, 应用层过滤等验证
台
1
5
GIS服务器
2*Intel Xeon 5530 2.4GHz 8MB L3 Cache 1066MHz　80w, 2*2GB DDR3 内存, MR10i,2*146GB 2.5" SAS硬盘,combo，集成双千兆以太网卡，双电，3年有限保修
台
1
6
IBM服务器共享液晶套件、KVM
折叠式机架式 1U 带键盘、鼠标，17"液晶TFT显示器 (深灰色)
套
1
7
交换机
以太网交换机主机,24个百兆SFP口,2个千兆SFP上行口,2个10/100/1000Base-T,交直流双路供电
台
1
8
工作电脑
2.5G/G31/1G/160G/DVD/无软驱/GMA3100/可扩展PCI-express独立显卡/1000M/XP操作系统/大机箱/3+3+3,17＂lCD
台
4
9
IBM服务器机柜
42U标准机柜（含侧面板）(高1999mm/宽605mm/深1000mm）
个
1
10
A3纸彩色激光打印机
打印质量（黑白，最佳）高达 1200 x 600 dpi，打印质量（彩色，最佳）
高达 1200 x 600 dpi，打印负荷（每月、A4）最高 175000 页 ，标配内存
512MB，最大内存512MB ，处理器速度835 MHz
台
1
11
A4纸打印机
打印机类型：黑白激光打印机最大打印幅面：A4黑白打印速度：23ppm最高分辨率：1200×1200dpi首页出纸时间：6.5s纸张容量：260张硒鼓型号：CB436A打印介质：纸张(激光打印纸, 普...支持双面打印：不能双面体积：379×243×225mm缓存：2MB字体：26 种内置字体, 8 种…
台
3
12
碎纸机
碎纸效果：2mm×8mm碎状效果 碎纸张数：最大碎6张/次 碎纸速度：3米/分
台
2
13
辅助设备和材料

套
1
