河道开挖与土方平整工程技术标.docx

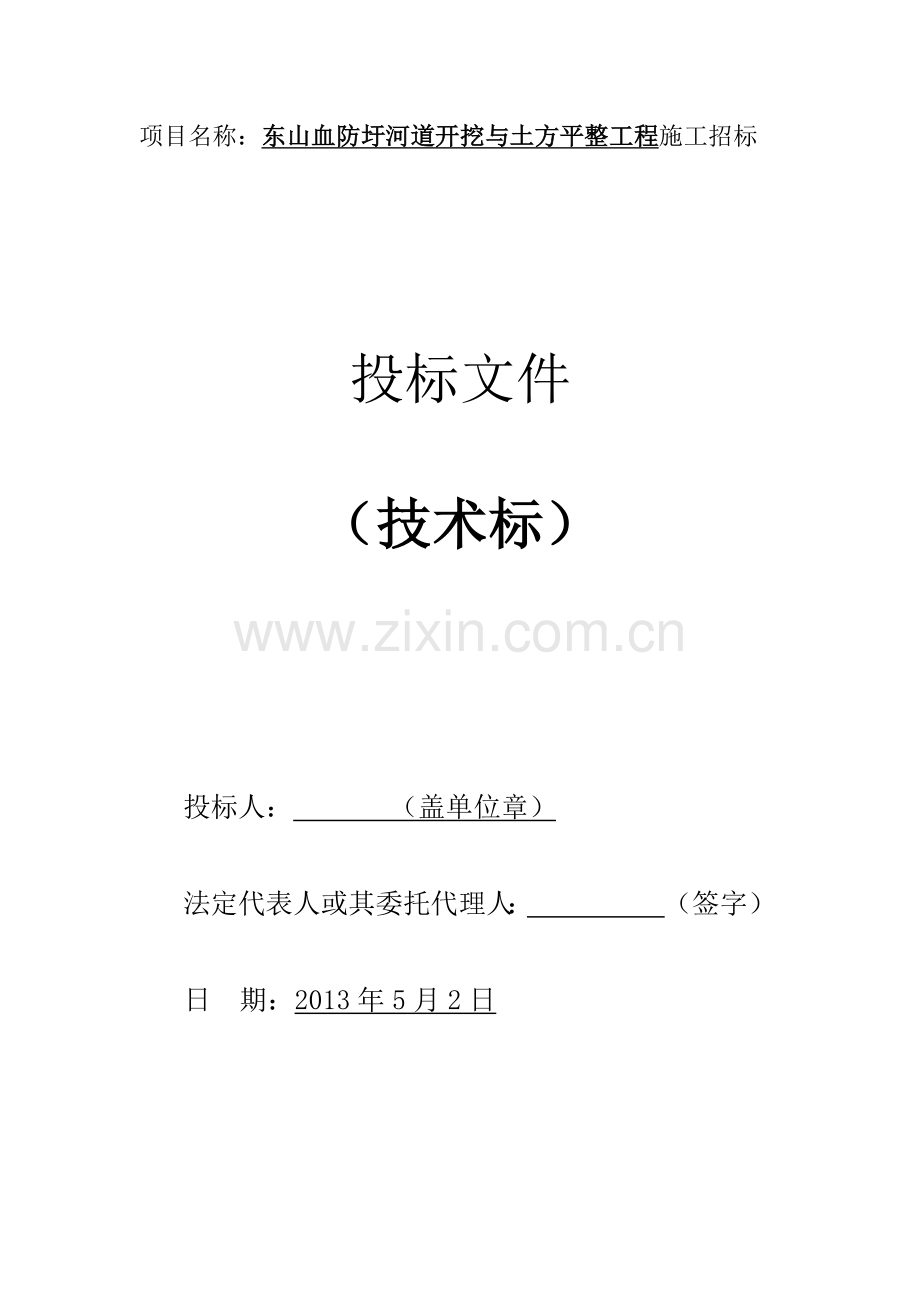

项目名称：东山血防圩河道开挖与土方平整工程施工招标

投标文件

（技术标）

投标人： （盖单位章）

法定代表人或其委托代理人： （签字）

日 期：2013年5月2日

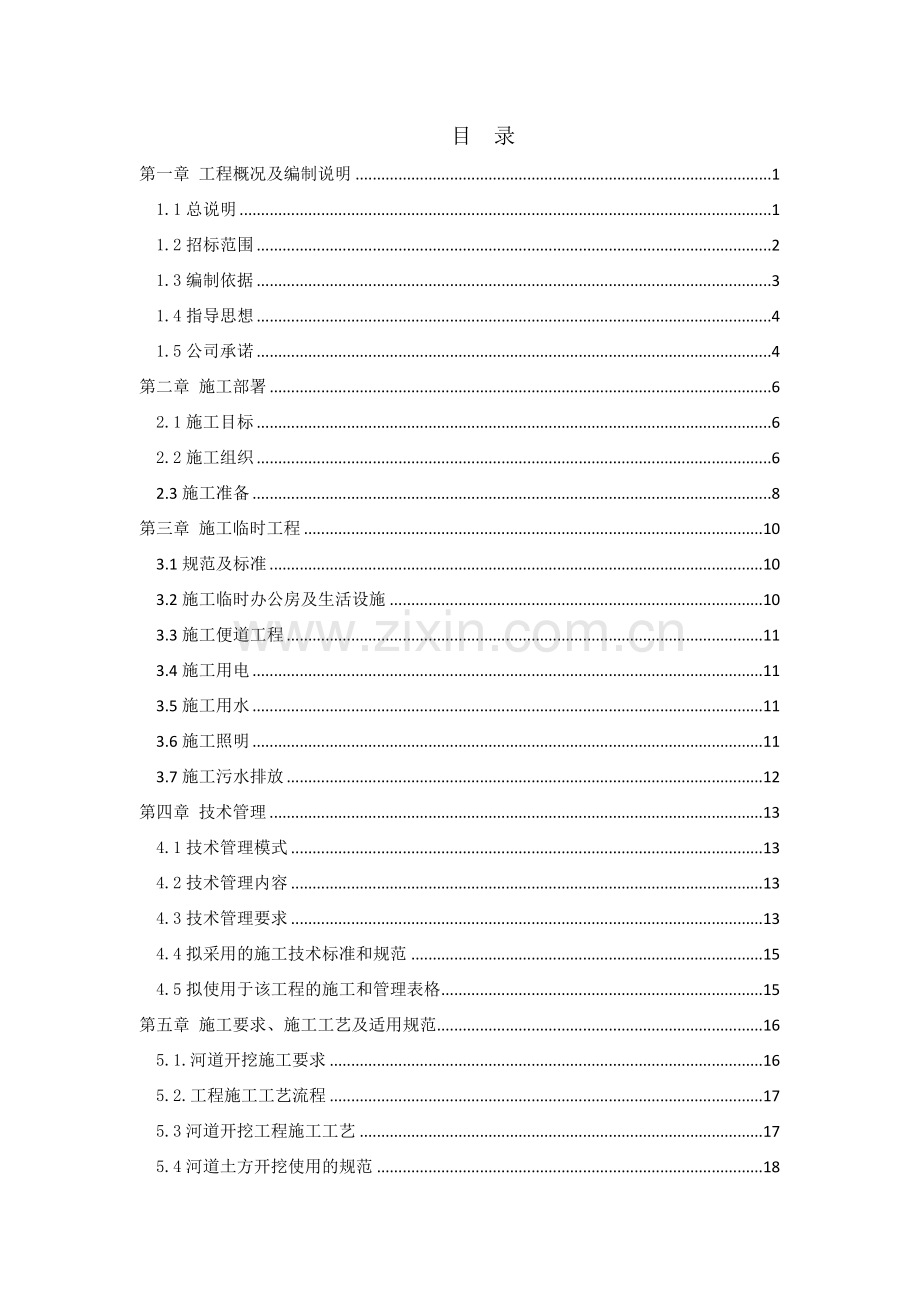

目 录
第一章 工程概况及编制说明 1
1.1总说明 1
1.2招标范围 2
1.3编制依据 3
1.4指导思想 4
1.5公司承诺 4
第二章 施工部署 6
2.1施工目标 6
2.2施工组织 6
2.3施工准备 8
第三章 施工临时工程 10
3.1规范及标准 10
3.2施工临时办公房及生活设施 10
3.3施工便道工程 11
3.4施工用电 11
3.5施工用水 11
3.6施工照明 11
3.7施工污水排放 12
第四章 技术管理 13
4.1技术管理模式 13
4.2技术管理内容 13
4.3技术管理要求 13
4.4拟采用的施工技术标准和规范 15
4.5拟使用于该工程的施工和管理表格 15
第五章 施工要求、施工工艺及适用规范 16
5.1.河道开挖施工要求 16
5.2.工程施工工艺流程 17
5.3河道开挖工程施工工艺 17
5.4河道土方开挖使用的规范 18
第六章 施工方案与技术措施 19
6.1工程定位放线方法 19
6.1.1 施工测量的一般原则 19
6.1.2 施工过程测量 20
6.1.3 施工竣工测量 21
6.2机械、土方运输便道修筑 21
6.3河道挖土、运输段落划分 21
6.4.河道土方开挖方法 22
6.4.1、施工准备 22
6.4.2、场地清理 23
6.4.3、土方开挖方法和程序 23
6.4.5、土料利用和弃淤措施 24
6.4.6、土方开挖安全措施 24
6.5 地块土方平整 25
第七章 质量管理体系和措施 28
7.1我公司的质量自检 28
7.2公司配合监理人的质量检查 28
7.3质量管理组织机构和质量职责 29
7.4质量控制程序 29
7.5质量保证措施 30
第八章 安全施工管理体系与措施 32
8.1安全生产目标 32
8.2安全管理机构 32
8.3安全管理制度 33
8.4事故应急救援方案 34
8.5本工程安全生产专项措施 35
第九章 环境保护管理体系与措施 38
9.1相关法律法规 38
9.2环境保护体系 38
9.3承包人的环境保护责任 39
9.4环境保护措施 39
第十章 工程进度计划与措施 42
10.1施工进度计划(见附表四) 42
10.2施工进度保证措施 42
10.3.现场协调，确保工程进度 43
第十一章 资源配备计划 45
11.1劳动力配备及进退场计划 45
11.2劳动力投入保证措施 45
11.3机械设备配备以及相关优化方案 46
11.4现场通讯联络 46
第十二章 施工资料管理措施 47
12.1资料管理措施的目的 47
12.2.适用范围 47
12.3.编制依据 47
12.4.资源配备 47
12.5.各施工阶段施工资料的管理 48
12.6资料编制填写原则 50
12.7.质量检查主要内容 51
12.8.处罚规定 51
第十三章 工程验收及移交 53
13.1工程验收 53
13.2施工现场竣工清理 53
13.3交工资料 54
附表一：拟投入本标段的主要施工设备表 55
附表二：拟配备本标段的试验和检测仪器设备表 56
附表三：劳动力计划表 57
附表四：计划开、竣工日期和施工进度横道图 58
附表五：施工总平面图 59
附表六：临时用地表 60

第一章 工程概况及编制说明
1.1总说明
1.1.1工程概况
东山血防圩河道开挖与土方平整工程主要内容包括：干水后采用水上挖掘机，开挖河道土方约44.8万立方，土方平整约19万平方，详见招标文件、施工图纸。
1.1.2水文气象和工程地质
1.水文气象
工程区域地处北亚热带南缘，属典型的亚热带季风海洋性气候。冬季寒冷干燥，夏季温暖湿润，四季分明，各具特色。总体上呈现出冬夏长、春秋短，雨水充沛，无霜期长的特点。
根据有关气象资料统计，项目地区年平均气温15.9°C，最高气温38.8°C，最低气温-8.7°C。全年无霜期240天。东太湖多年平均水温17.1°C，全年无冰冻。
据多年资料统计，工程区域多年平均降水量为1110.0mm左右，最大年降雨量1554mm(1957年)，最小年降雨量574.5mm(1934年)。太湖流域5-9月为汛期，降水量多年平均为680.4mm，占全年降水量的60.5%以上。本区域洪水主要由梅雨与台风暴雨形成，梅雨历时长，总量大，雨强小；台风雨历时短，雨强大。冰雹和龙卷风在本区域也有发生。
该地区多年平均风速为2.0-4.7m/s，6级以上大风平均每年约17.7d，影响本地区的台风每年约2-3次，风力8-10级。常年的主导风向是SE(夏季)、NW(冬季)。
东太湖多年平均水位约为3.00m，历史最高水位4.97m，非汛期(11-4月)10年一遇水位3.69m。
太湖在不同风场作用下大多存在多个环流，流速随风速的增加而增加，湖流与大太湖湖心存在一定的水流交换。
2.工程地质
根据勘察资料，地基土按其沉积环境、成因类型及其工程地质特性自上而下共分为3个土层。其中①层分为3个亚层。
1)①1层流泥层；2)①2层淤泥层；3)①3层过渡层，主要为淤泥或淤泥质土；4)②层淤泥质粘土5)③层粉质粘土。
河道地基土层按其沉积环境、成因类型及其他工程地质特性自上而下共分为如下3个土层，其中②层分为3个亚层。
1)①1层淤泥层；2)①2-1填土(堤身)；3)②1粉质粘土；4)②2层砂质粉土5))②3层粉质粘土；6)③层粉质粘土
施工区域范围内局部区域若地质情况发生变化则应根据情况调整施工方案。
1.1.3对外交通条件
工程区域对外交通公路有沪宁高速公路、苏嘉杭高速公路等，施工机械设备可经苏震桃一级公路、木东公路等通过现有道路快捷运抵施工现场。
1.2招标范围
1.2.1本标段的工程项目和工作内容
本标段范围内的河道开挖工作：开挖河道约8km，开挖土方约48万立方米，采用挖泥船结合挖掘机开挖施工，并将淤泥土方按发包人指定的路线要求，1#、2#河道开挖并将土方堆放至外侧对原圩堤加高傍宽；3#、4#河道开挖堆放至两侧，现场平整。河底设计标高为1.0m；两侧边坡为1：2，（吴淞高程）。
本工程位于吴中区东太湖血防圩，工程内容包括：
⑴、在血防圩内部新开4条河道，其中1号河长度2180m，河道底宽50m；2号河长度2230m，河道底宽50m；3号河长度1755m，河道底宽20m；4号河长度1975m，河道底宽20m。新开挖的4条河道河底高程均设计为▽1.00m，河道开挖土方共计约44.83万m3 。
⑵、对1号地块及2号地块进行平整，其中1号地块面积34.96万m2 ，设计平整至高程▽1.96m，开挖及回填土方量均为1.73万m3 ；2号地块面积56.39万m2，设计平整至高程▽2.50m，开挖土方量为17.26万m3（吴淞高程）
1.2.2发包人承担的工程项目和工作内容
发包人按照合同约定向承包人提供排泥场、承包人施工、操作、运输、堆放材料设备的场地以及建设工作涉及的周围场地。具体工作包括：
1.办理有关批件、证件和临时用地等的申报手续，工程范围内的土地租用、拆迁补偿，申请施工许可证和占道许可证；
2.确定建设工程及有关道路、线路的定位标桩、水准点和坐标控制点；
1.3编制依据
1.3.1 施工图
按照业主提供的图纸、技术标准和要求、施工便道的填筑要求，结合工期要求，合理安排劳动力、机械设备及其他资源。
1.3.2招标文件
编制过程中，熟悉招标文件，以使能以最合理的安排获得最好的效果。
1.3.3现场实际情况
施工区位于原太湖内，河道开挖区施工范围的土方、淤泥土方堆放至外侧对原圩堤加高傍宽处理，土方运至业主指定地点。
1.3.4本单位的机械、人员及资金资源
结合本单位的资源情况，根据本工程的工期要求，我们将加大在本工程中的机械设备、人员、资金等资源的投入。
1.4指导思想
该工程是苏州吴中东太湖建设发展股份有限公司投资兴建的,承建该工程对于我公司来说，不仅责任重大，而且对我公司在苏州的进一步发展、不断提高信誉和社会知名度也极为重要。因此，选派精兵强将、组织精干高效的管理班子、以一流的队伍进行施工，确保安全、质量、进度、文明施工达到一流的水平，为业主提供满意的工程和服务是我们进行该工程施工的指导思想。
1.5公司承诺
我公司郑重承诺：若业主选中我公司承担该工程的施工，我公司将把此项工程列入我公司的本年度头号重点工程，精心组织工程施工项目经理部进行施工。在该工程的施工过程中，全体施工人员将遵循“以质量为根本，以用户为上帝”的质量方针，以“一流的质量、一流的工期、一流的服务、一流的团结协作”作为行为准则，组织公司最优秀的管理人员和最精悍的施工队伍进行项目的管理和施工，以计算机的项目管理软件为管理手段，实行网络计划动态控制，搞好与业主和监理方的服务和协作，以自己的行动和真诚，优质、高速、安全地确保合同目标的实现，并确保该工程按时按质完成。
第二章 施工部署
根据业主要求及我公司上述的工程施工指导思想，工程施工将按下述目标控制和管理。
2.1施工目标
2.1.1工期目标:50日历天，具体开工日期以监理单位的开工指令日期为准。
2.1.2质量目标：合格，符合《水利水电工程施工质量检验与评定规程》（SL176-2007）要求。
2.1.3安全目标
a)重大伤亡事故为零。
b)一般安全事故控制在0.5‰。
c)致力于环境保护，达到国家标准及合同要求。
2.1.4文明施工目标
达到苏州市及吴中区关于施工现场文明施工管理规定的要求。
2.2施工组织
2.2.1项目经理部设置
如果业主选择我公司来承担该项目的施工，我们将按惯例，采用项目法组织施工，其组织机构如下图：
项目经理
技术部
设备部
计划部
财务部
总工
测量计量队

土方开挖队
便道施工维护队
质量安全部
试验室
资料部
土方运输队

项目经理部是公司直接派出机构，是代表公司对项目进行管理的机构，行使公司明确的有关管理职能。现场主要管理人员的进场时间为开工前1周，退场时间为竣工验收后1周。
2.2.2项目经理及主要职能部门人员职责
A.项目经理
项目经理是公司法人代表在项目上的代理人，全权代表公司法人代表履行已签署的项目合同，有确保合同顺利实施的责任，有维护公司在项目上利益的责任，有项目经营和施工指挥权，有对施工人员的分配权。
B.项目总工程师
在项目经理领导下，重点抓施工现场安全、质量、和进度控制，协助项目经理履行项目合同，保证施工项目按照合同要求，高速、优质、安全地完成，在授权范围内行使指挥调配权。
C.安全负责人
在项目经理、总工程师领导下，全面负责现场的安全管理、消防管理，有权对违反安全管理、消防管理规定的部门和人员 进行处罚，与业主的安全监督员联络，保持密切联系，确保项目安全目标的实现。负责现场文明施工。
D.质量负责人
在项目经理、总工程师的领导下，全面负责现场施工的质量管理，指导各专业工程师现场检查工作。
E.技术负责人
负责图纸核查、施工组织设计编制、对施工班组进行作业前的技术交底，负责材料计划的编制、材料短缺核查及报告、材料代用申请及施工质量记录整理。
F.调度负责人
负责现场劳动力及施工机具的管理和协调，确保工程按统筹控制计划的要求实施。
G.经营负责人
负责合同管理和工程结算。
H.财务负责人
负责工程成本核算及管理。
I.设备材料负责人
负责施工设备保障、材料供应和管理。
2.2.3施工作业结构安排
施工队是劳务作业层，由施工队长负责管理，计划施工队分2个综合作业组，一个作业组负责50%工程量，作业组分挖土班、运土班(含保洁)、填土班。由作业组长带领本组各工种施工人员实施作业。
2.3施工准备
1.施工前的准备工作分解
项目部的准备见下图：
项目部施工准备
临时设施

施工机械

施组设计

现场平面布置

人员培训

质保措施
施工人员

图纸会审
进度计划
技术交底
安全措施
环保措施

2.施工作业结构安排
3.施工准备
施工前的准备工作分解，见下图：
班组技术交底

施工作业准备
人员安排进场

施工场地平整

临设搭设

安全教育

施工图纸核对

质量教育

设备进场

我们已派技术人员踏勘了现场，对工程特点已经了解，在合同签约后业主规定的时间内，能够迅速拿出详细的施工方案。
4.机械设备准备
详见附表一：《主要机械设备表》。
5.劳动力准备
详见附表三：《劳动力计划》。
第三章 施工临时工程
3.1规范及标准
施工现场临时设施设计参照的规范如下：
1.《建筑施工个人劳动防护用品使用管理暂行规定》建质［2007］255 号
2.《建筑施工安全检查标准》JGJ 59-99
3.)《施工现场临时用电安全技术规范》JGJ 46-2005《生活饮用水卫生标准》(GB5749-2006)；
4.《施工现场临时建筑物技术规范》JGJ/T188-2009
5.《建筑施工现场环境与卫生标准》JGJ/146-2004
6.《水利水电工程施工组织设计规范》(SL303-2004)；
3.2施工临时办公房及生活设施
通过现场踏勘，进场后，先布置办公房及生活设施，办公房及生活设施布置在工程附近，由于现场没有可利用的办公及生活设施，并且施工工期较长，我们考虑全部自行搭设临设，全部采用彩钢板搭建。由承包人负责设计的临时工程项目，在该项目开工前 7 天，向监理人提交该项目的文件包括：
1. 施工临时设施布置图
2. 施工工艺流程和（或）施工程序说明
3. 安全和环境保护措施
4. 施工期运行管理方式
以及监理人认为需要提交的其它图纸和文件，提交监理人批准后方可搭建。
根据本工程的具体情况，该工程按最高峰300 名劳动力考虑，安排二个作业组，为便于施工管理，临设按一处设置。职工宿舍及办公室为二层彩板房，各功能用房具体面积详见《临时用地表》。
我们将按业主技术标准和要求所列各项临时设施的设计和使用要求进行总平面布置，施工总布置的占地范围不得超过发包人划定的界线。
3.3施工便道工程
承包人对新建的临时码头进行管理和维护，并对施工便道进行维护。如因修筑便道，遇到当地行政部门审批、村民干扰等因素，需由业主方协调解决，确保合同实施期间便道的正常使用。
3.4施工用电
施工用电由施工单位与当地供电部门协调，从最近的配电房(或标准电箱)，用绝缘导线(三相五线制)架空送至工地现场的临时码头，以方便施工中使用。我们将配备2台100KW的发电机作为备用电源，作为出现停电事故后紧急供电之用。
3.5施工用水
施工用水从甲方提供的供水处，用φ100 的自来水管送至临设用水点，自来水管埋入地下不小于0.5m。施工过程中，只需考虑施工便道上的洒水降尘，而洒水降尘只需洒水车即可，土方工程现场不需施工用水，所以施工现场就不铺设临时供水管了，现场用水考虑向发包人和监理人提供现场办公和生活用水，包括引向发包人和监理人办公地点和生活区的引水、储水和水处理设施及其设备、设施的施工、安装和日常维修等工作。
3.6施工照明
考虑到工期比较紧，在天气适宜土方施工的季节，肯定会在夜间进行施工，在施工准备阶段，我们将在所有施工便道、办公区和生活区在内的施工区架设照明线路和照明设施。
3.7施工污水排放
本工程项目部排水在临时场地四周设排水沟，现场污水先经排水沟，进入三级池净化后，再排入池塘或太湖。
排水沟采用砖砌结构，内面做批荡。
施工前，应对排泥场的排水系统进行检查、开挖或加固，必要时应增加排水设施，保证畅通。雨期施工时，应保证现场运输道路畅通。
第四章 技术管理
4.1技术管理模式
该工程实行项目法施工，在技术管理上推行以项目总工程师为首的两级管理和两级技术责任制，“两级管理”即项目部级、施工队级技术管理，“两级技术责任制”即项目总工程师、施工队技术负责人技术责任制。
4.2技术管理内容
技术管理的内容包括从施工准备、工程施工到工程竣工验收全过程、全方位的技术工作。主要有：图纸会审、施工组织设计的编制、施工前技术交底、贯彻施工技术方案和工艺标准、处理设计变更和施工技术问题、整理施工技术资料、建立施工技术档案、进行工程核对和“三查四定”、推行技术进步、组织并参加中间交接和竣工验收、负责施工技术总结。
4.3技术管理要求
4.3.1施工前期的技术管理
在全面掌握工程内容和工程规模的基础上，编制好技术准备工作计划，主要内容包括：明确单位工程、分部分项工程的划分、制定施工组织设计和施工方案、制定降低成本措施、根据工程特点确定有针对性的技术措施。
进行现场踏勘，调查了解当地交通运输条件、供水供电及通讯条件、资源状况及技术协作条件、收集资料和有关工程施工信息。
在接到设计图纸后组织工程技术人员认真熟悉、核对，作好自审记录，参加由建设单位组织的图纸会审和设计交底，形成会审纪要，并作为工程施工和交工验收的依据之一。
根据合同条款，向建设单位了解设计进度安排、单位工程交工的先后顺序、施工要求及供货方式和供货计划。
在认真做好上述各项工作的基础上项目总工程师着手编制合理的《施工组织设计》，施工组织设计是该项目的质量计划，是科学地组织施工的主要依据和技术经济纲领性文件，必须严肃认真地贯彻执行。
按施工技术方案的编制计划，组织编写好各项施工技术方案，施工技术方案既是工艺标准又是质量控制依据，作为施工作业指导技术文件，严肃认真地贯彻执行。
使操作人员了解施工技术要求和质量规定，施工队技术负责人以施工组织设计和施工技术方案为依据，向施工班组进行施工前的技术交底，并做好记录。修改设计或施工方案后，应重新进行技术交底。
4.3.2施工过程中的技术管理
凡是用于工程的设备、材料加工件或成品、半成品等，都应有合格证，投用前，技术人员应认真进行核对，对合格证件中数据不全或对数据有疑义者，按技术规定进行复验。
需要变更设计或材料代用,应由施工队技术员提出申请,经总工程师批准后送交建设单位或监理单位,经同意签批后方可实施。
强化工艺管理，严肃工艺纪律，确保工艺质量达到规定的标准。
施工中较大的技术、质量问题，由项目总工程师组织质量负责人、施工队有关人员处理，一般性问题由质量负责人组织施工队专业技术负责人进行处理。
上道工序完成后在转交下道工序时，应办理工序交接，未经工序交接签证，不得转入下道工序施工。
交工技术文件的原始记录应与施工同步，项目总工程师、质量负责人应定期组织有关人员进行检查，对一般质量控制点应有施工记录，重要的质量控制点须经建设单位认可。
4.3.3施工后期的技术管理
工程进行到扫尾阶段，由项目总工程师组织施工队有关技术人员参加由建设单位组织的“三查四定”工作，并作好详细记录，形成书面文件，指定专人负责处理，对处理结果进行核对、确认，三方签字存档，为工程竣工验收准备条件。
项目总工程师组织各工程技术人员整理、编制工程交工技术文件，交工文件的内容应在工程开工前与建设单位、监理单位共同商定，并得到其批准。
4.4拟采用的施工技术标准和规范
施工和验收规范：工程竣工验收应遵守《水利工程建设项目验收管理规定》水利部30号令和《水利水电建设工程验收规程》(SL223-2008)的规定。
4.5拟使用于该工程的施工和管理表格
在施工过程中，我们拟采用水利部相关文件中规定的表格，但如果与合同规定相矛盾时，以合同规定为准，如上表格，在施工前我公司将报监理和有关施工验收管理部门批准。
第五章 施工要求、施工工艺及适用规范
5.1.河道开挖施工要求
苏州市吴中区东山血防圩河道开挖及土方平整工程主要要求包括：
1、在血防圩内部新开4条河道，其中1号河长度2180m，河道底宽50m，开挖土方约12.47万m3 ；2号河长度2230m，河道底宽50m，开挖土方约19.16万m3 ；3号河长度1755m，河道底宽20m，开挖土方约6.27万m3 ；4号河长度1975m，河道底宽20m，开挖土方约6.93万m3 。新开挖的4条河道河底高程均设计为▽1.00m，两侧边坡均为1:2。河道开挖土方共计约44.83万m 。
2、对1号地块及2号地块进行平整，其中1号地块面积34.96万m2，设计平整至高程▽1.96m，开挖及回填土方量均为1.73万m3 ；2号地块面积56.39万m2 ，设计平整至高程▽2.50m，开挖土方量为17.26万m3 ，回填土方量为3.66万m3，多余土方外运回填至业主指定堆土区。
3、本工程采用干水作业，考虑到湖内淤泥较厚，可采用水上挖掘机开挖的方式。1号河、2号河开挖的土方堆至河道外侧，用于对原圩堤的加高傍宽；3号河、4号河开挖的土方堆放至两侧区域，现场平整。
4、本工程河道开挖土方量及地块平整土方量为估列，具体土方量由业主委托专业测量单位计算提供。
5、河道开挖及土方平整工程应按照相关技术规范要求进行施工。
6、在整个工程施工期内，需注意对四周围堰的观测，由围堰护堤组巡查观测围堰沉降、渗漏、变形、进行堤身维护，保证施工安全。
7、本工程1号河、2号河河线与圩堤基本一致，河道距圩堤约50m，开挖时需按照图纸坐标进行，圩堤坡脚外5m范围内不得开挖。
本工程采用干水作业，考虑到湖内淤泥较厚，可采用水上挖掘机开挖的方式。
5.2.工程施工工艺流程

项目部施工准备
方案编制

人员准备

机械进场

技术培训

图纸会审

便道修筑

土方修整
清理现场

河道开挖
土方挖运
资料整理

竣工验收
地块整理

5.3河道开挖工程施工工艺
　 5.3.1.河道开挖工程前施工措施
根据船舶组装、停靠、避风、渡汛和维修等要求，调查施工作业区有无沉船、水下障碍物、水生植物、污染物等条件，查明这些设施的所属单位、具体位置和细节。
5.3.2.施工测量与标志设立
（1）、开挖前承包人应根据施工图纸进行实地放样，放样测站点的高程精度，不得低于五等水准测量的精度要求。放样点的点位误差不应超过以下值：开挖边线：水下±1.0m，岸边±0.5m；挖槽中心线：1.0m。
（2）、开挖前应在开口线、开挖起迄点、弯道顶点设立清晰的标志，包括标杆、浮杆或灯标等。平直河段每隔50～100m设一组横向标志，弯道处加密到50m。
（3）、作业区内必须沿吹填河段设立便于观测的水尺。水尺零点宜与挖槽设计底高程一致，并应满足以下要求：
①水尺间距：当水面比降小于1/10000时，每1km设置一组；当水面比降大于1/10000时，每0.5km　设置一组；
②水尺应设置在便于观测、不流平衡、波浪影响最小和不易被船艇碰撞的地方；
③水尺应满足五等水准精度要求；
④若施工区远离水尺所在地，则应在水尺附近设置水位读数标志，定时悬挂水位信号，或采用其它通信方式通报水位。
5.4河道土方开挖使用的规范
1.《疏浚工程施工技术规范》(DL17-90)；
2.《疏浚工程技术规范》(JTJ319-99)；
3.《水利水电工程施工组织设计规范》(SL303-2004)；
4.《疏浚工程质量检验评定标准》（TJT334-96）
5.《水利水电建设工程验收规范》（SL223-2008）
河道开挖工程施工过程中严格按照施工规范和技术标准的要求进行，并接受监理单位的监督检查。

第六章 施工方案与技术措施
施工方案确定的指导思想：降低初始费用，方便和有利于加快工程建设，结合江南地区的气候特点，天晴时抓紧施工，雨天做好设备保养、人员修整、便道维护等施工准备工作，待天晴后1天就可进入施工状态。
拟开挖河道河底设计标高为1.0m；两侧边坡为1：2，（吴淞高程）。地块一平整到1.96m；地块二平整到2.5m（吴淞高程）
6.1工程定位放线方法
6.1.1 施工测量的一般原则
1、技术标准
施工中的高程系统按国家85高程系统进行测放。施工测放高程系统与设计图纸资料的高程系统相一致。测量时遵守《国家水准测量规范》1974年。测量精度与误差按以上规范的要求进行控制。
2、测量方法
实行两级换手复测、换手复算制度。测放前根据施工蓝图，经精确计算并绘制出放样图，作为测放的根据，两次测设检查均无误后，绘制分部、分项工程测放成果图报监理工程师审核、批准，批准后的放样图下发各生产部门。
对前期控制网的布设，需对监理工程师提供的原始资料进行校对、复测，并将结果报监理工程师确认，而后根据确认的资料再布设控制网。严格按技术条款的要求控制测量控制网的闭合差。测量轴线的布设安全可靠，便于测放；同时在施工中做好保护、设置易识别标志，防止破坏，直至工程结束。对于施工中确需破坏的，做好引接工作。测量控制网报经监理工程师确认后，再进行使用。
3、测量设备
测量放样仪器配备GPS及测深仪一台套、水准仪一台及相配套的尺牌、钢尺等2套。所有测量设备必须经过公司质量安全处统一送到有关单位进行校核、确保其在有效期内方能使用，施工中还需定期对使用仪器进行校核。
6.1.2 施工过程测量
用GPS根据业主提供的已知坐标，按照本工程的测量精度要求，布置本标段的坐标控制网、平面高程控制网。
(1)做好放样前的准备工作，工具、材料、仪器准备齐全，所需施测点的数据事先进行内业计算；
(2)以导线控制点为测站，用极坐标法测定待测点，测定后需进行校核，以防出错，其精度相对于基本控制点允许误差±30mm～50mm；
1、高程控制测量
(1)根据监理人提供的高程资料，选择一至二个点参与场内控制点的闭合，测量的精度必须完全吻合控制点的基本数据和测量规范的要求。
(2)测量完毕进行闭合计算，若不能闭合需要重新测量，直至闭合并汇成成果表报监理人复制审核。
(3)测量记录用专门的记录薄，所有记录应准确规范，不得随意涂改。
2、施工断面测量
(1)施工前，对原施工图断面进行复测，对地形复杂或变化较大处需进行加测或补测。
(2)断面测量时用GPS配合测深仪测量。
(3)当测量成果与施工图方量相近时，可按工程量清单组织施工、土方平衡，当相差较大（大于5%）并经监理人认可时重新编制施工组织设计，待其上报监理人审核批准后实施。
6.1.3 施工竣工测量
竣工测量的成果包括以下内容：
1、施工控制网（平面、高程）计算成果；
2、实测新地形图；
3、河道开挖后实测断面图。
6.2机械、土方运输便道修筑
本标段由于场地平整堆土区到市政道路有一定距离，并且量较大，所以在土方平整施工前，需将便道填筑好，以便机械设备进场。结合现场、工期和天气情况，我公司拟修筑堆土区简易便道。
在甲方指定的位置开设出入口，并修筑便道。
6.3河道挖土、运输段落划分
河道开挖主要内容是对既有河道的拓宽和加深，根据河道设计开挖范围及其设计情况，组织施工。本标段河道清理土方厚度平均约为2m，河底设计标高为1.0m；两侧边坡为1：2，（吴淞高程），根据本标段河道具体情况，经过施工调查论证，该标段拟采用船舶机械直接下河作业挖出淤泥，分部分段进行开挖，并运输至指定堆土区平整的施工方法。
1、施工顺序和段落划分
从本工程河道中点作为清淤起点，向上游和下游分两个施工段同时开挖；修筑临时道路作为机械设备和渣土运输的通道。
施工段落拟按以下桩号，分为五个施工段：
1、1#河道段
2、2河道段
3、3河道段
4、4河道段
5、场地平整段；
2.河道挖土施工段落划分
河道挖土按照5个施工分段同时进行流水线施工，按照先中央后两侧的顺序进行施工。
根据该工程施工特点，确定使用综合机械化施工方案，以满足工程的工期及质量要求。
本工程挖泥量约50万立方，我公司将配置5台水上挖掘机、边挖边运输，保证挖图连续作业，每台水上挖掘机大概挖 4000m3/天计算，平均每天有1.5万m3的土方工作量，以保证在50天的工期内，完成施工任务。
由于淤泥含水量大，运输过程中容易造成道路及周边环境污染，因此淤泥1#、2#河道开挖并将土方堆放至外侧对原圩堤加高傍宽；3#、4#河道开挖堆放至两侧，现场平整处理。
清淤过程中由于河底标高无法清楚的检测到，故需准备探杆一套，在一定区域内清淤完成后，检测人员立即用探杆检测清淤深度，避免出现漏挖或开挖深度不够的区域。
6.4.河道土方开挖方法
河道土方开挖工作内容及施工工序主要包括：准备工作、场地清理、施工期排水、边坡观测、完工验收的维护以及将开挖可利用土方的堆放，废弃的土方运至指定的堆放区并加以保护、处理等工作。
6.4.1、施工准备
施工前，详细了解工程地质结构，地形地貌和水文地质情况，对可能引起的滑坡和塌方体采用预防性的保护措施，对陡坡的孤石或崩塌体等应事先做好妥善的清理和支护，并仔细检查边坡的稳定性。进场前，先用手摇钻进行土层加密钻孔，掌握好土层情况和土层厚度，根据不同土质采取不同的施工方案。
根据测量控制和测设资料，结合施工技术条款，施工图纸和监理工程师的指示，测放出土方开挖工程的开挖线。向监理工程师提供开挖施工平面图（含施工交通线路布置图）、土方平衡计划与开挖程序，施工设备的配备和劳动力安排、排水或降低水位的措施，土料利用和弃土输出措施等，经监理工程师审批后实施。
6.4.2、场地清理
场地清理包括植被清理和表土清挖。包括永久和临时工程、料场、弃土场子等。施工用地需要清理的全部区域的地表。植被清理：采用挖机和推土机将开挖线仙的杂物，草根（树根）垃圾和废渣等全部清除，运至监理工程师指定的场子地进行堆放或掩埋。表土的清挖、堆放：按监理工程师指示的表土开挖深度进行开挖，并将开挖的有机土壤运到指定区堆放，防止土壤被冲刷或流失。三、施工期排水及降水措施
首先，要依据现场测量放样资料，对原河道的集水进行估算，确定施工集水的抽排设备及方案。其次，开挖前要结合永久性排水设施的布置，规范好开挖区域内外的临时性排水措施。另外，对位于地下水位下的土方开挖，为了能使施工的正常进行和开挖的质量，应开挖明沟和设置适当的集水坑，降低地下水位，确保地下水位降低至最低开挖面0.5m以下。施工过程中严格控制地下水位，及时排除地面水，以防止地下水对构造物及基坑的顶托破坏。
6.4.3、土方开挖方法和程序
本工程采用干水作业，考虑到湖内淤泥较厚，可采用水上挖掘机开挖的方式。根据河道设计断面和土方施工技术规范所规定的加宽及增放坡度计算后，进行开挖，不得陡于设计坡比防止欠挖，并严禁掏挖施工。对发生超挖的断面，要根据监理工程师指示采用适宜填料填筑并夯实到设计标准。
土方开挖时，在监理工程师复核认可的开挖线内进行机械施工，施工中定期测量校正开挖断面尺寸，对机械开挖的边坡和基坑标高，预留适当余量，再用人工修整。避免机械开挖扰动下层土方，破坏边坡的坡度及平整度。
本工程1号河、2号河河线与圩堤基本一致，河道距圩堤约50m，开挖时需按照图纸坐标进行，圩堤坡脚外5m范围内不得开挖。
机械开挖应从上而下分层分段依次进行，严禁在高度超过3m或在不稳定土体之下“偷岩”（无坡脚或负坡脚）作业。在挖方边坡上如发现有土体或导致土体向挖方一侧滑移的软弱夹层、裂隙时，应及时清除和采取相应措施，以防止土体崩塌与下滑。
6.4.5、土料利用和弃淤措施
1号河、2号河开挖的土方堆至河道外侧，用于对原圩堤的加高傍宽；3号河、4号河开挖的土方堆放至两侧区域，现场平整。在土方开挖时，保证新开挖河道的安全可靠。开挖的土方分别按可利用土方和淤泥运至指定点分类堆放，要保持土方堆体的边坡稳定。可利用土方和淤泥应采取可靠的保护措施，避免受污染和侵蚀。弃土区周边（三边）设排水沟，深0.8m，底宽0.5m，以防堆土浸泡在水中造成滑坡。
6.4.6、土方开挖安全措施
1.主体工程的临时开挖边坡要结合实际地形和开挖深度，自行确定边坡度，报监理工程师审批。永久性的护面的加固工作应及时完成，避免受雨水冲刷。必要时，设置测量观测点，及时观测边坡变化情况，并做好记录，施工中，如出现裂缝和滑动迹象时，立即暂停施工，采取应急抢救措施，并通知监理工程师。
2.机械施工要派专职人员进行指挥，和负责道路交通指挥，在转弯和道口派专人指挥并设警示牌。
3.对职工经常进行安全生产教育和法制教育，每周至少进行一次安全生产大检查，将一切事故隐患消灭在萌芽状态中。
4.遇有地下水部位的土方开挖，应保持降低地下水位在开挖底面0.5m以下，防止地下水扰动基底土。在降水过程中，应防止相邻及附近已有建筑物或构筑物、道路、管线等发生下沉或变形，必要时与设计、建设单位协商，对原建筑物地基采取回灌技术等防护措施。
5.严禁机械在开挖边坡及坡顶运行频繁，避免由于人为因素增加荷载导致河道滑坡。
6.实施过程应加强沉降及变形观测，发现问题应及时采取措施予以解决。
7.在整个工程施工期内，需注意对四周围堰的观测，由围堰护堤组巡查观测围堰沉降、渗漏、变形、进行堤身维护，保证施工安全。
6.5 地块土方平整
本项目实施土地整理工程的土地，坡度比较平缓，没有太大的山包土丘等。因此，施工是以推土机为主，挖掘机用于开挖深度较大的区域，具体组织如下：
1、施工前的准备工作
①成立项目部，设立项目主管现场办公室，修建工人临时宿舍、材料库、机械设备停放场所。
②设置工程标志牌及现场总平面布置图。
③建立各岗位的岗位职责及考核标准。
④制定原材料、组料、机械、人口等进场计划及用电用水计划。
⑤对各岗位人员进行岗前教育，技术交底，组织技术培训。
⑥疏通施工用路，清理场地，设置排水设施。
⑦对机械设施进行检修，维护及保养，确保设备完好。
2、施工顺序
施工时按照从高到低的原则，根据拆迁后各城中村用地现场的实际情况，进行测量、定线，然后将各施工现场划分若干个作业区，并确定施工顺序进行施工，当最后一块作业区完工后，对临时基地实行边撤边离边施工的方法。
3、建立控制网点
根据建设单位及监理单位提供的坐标及高程，用经纬仪和水准仪建立现场控制网点，确保高程和位置准确。
4、土地平衡及调配
施工时，一个区块一个区块进行，每个区块先控制四个角点位置及高程，然后用机械及人工进行该区块的土方平衡，将土方外运或调入，土方平衡时，应遵照以下原则：
①力求挖方与填方基本平衡和就近调配，使挖方量与运距的乘积之和尽可能成为最小，亦即使土方运距量或费用最小。
②应考虑近期利用和后期施工相结合，及各区块与全场相结合。
③调配方向，运输路线一定要选择适当。
④表层土先堆放至现场监理指定的区域，以备后用。
⑤制作土方调配图表即：
首先，划分调配区，在对施工现场进行实测的情况下在场地平面图上画出各区的挖填方分界线（即零线），再根据地形条件，把各区块的挖方区和填方区再行当地划分为若干个调配区。然后，用方格网法计算各调配土方工程量，并填在图上，求出每对调配区之间的平均运距。最后，画出土方调配图，在图上标出调配方向，土方量以及平均运距，列出土方平衡表。
5、机械施工
采用推土机、水上挖掘机、拖式铲运机、装载机等机械化施工设备进行联合作业。推土机作业时，根据施工现场的安排情况，大部分情况下均可采用系列推土法。可用2-3台推土机并列作业，以减少土体漏失量，铲刀相距150-300mm，在推土运距50-75m之间，可采用此法。推土时，均采用顺下坡方向切土与推运，借机械向下的重力作用切土，增
