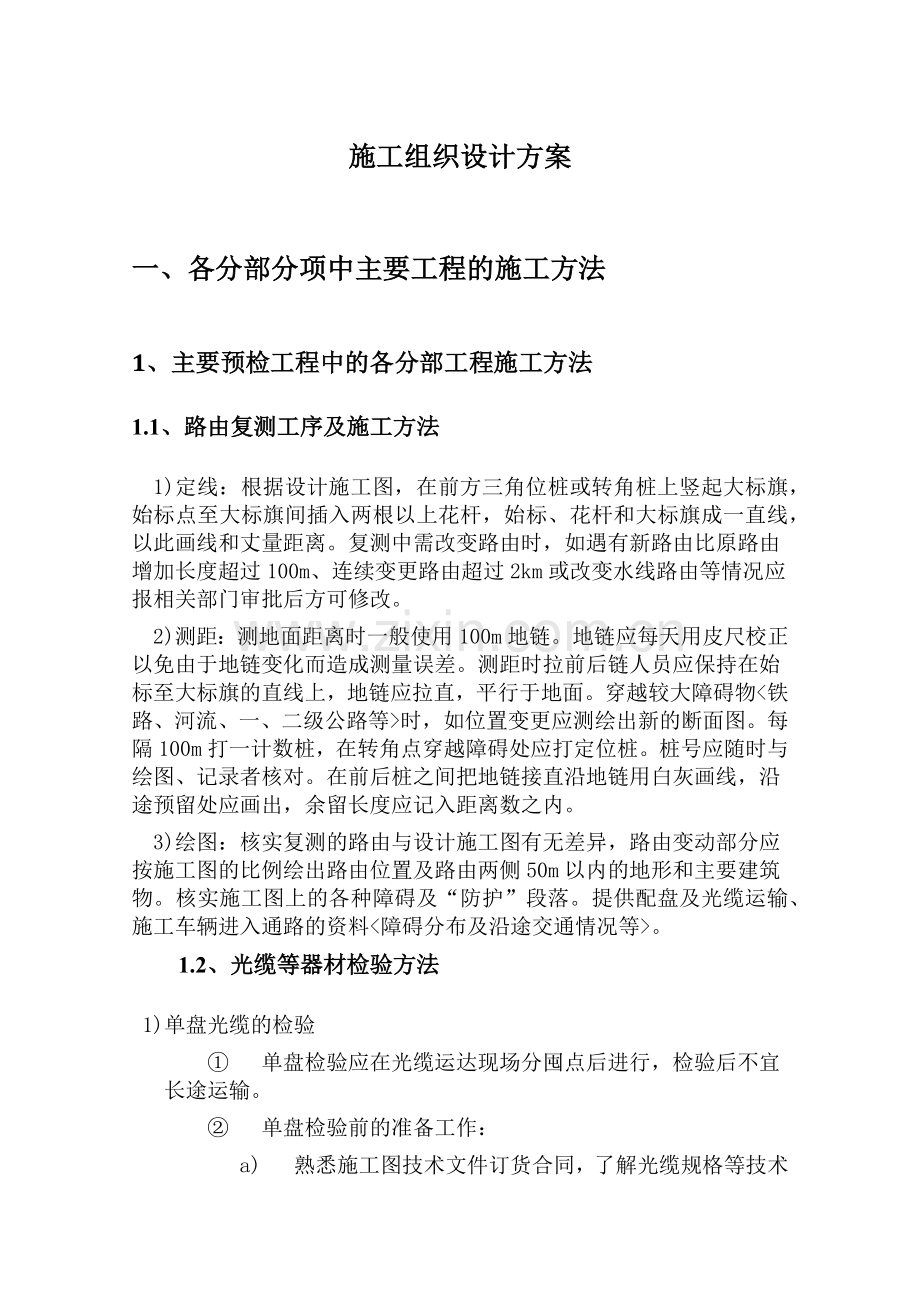

施工组织设计方案
一、各分部分项中主要工程的施工方法
1、主要预检工程中的各分部工程施工方法
1.1、路由复测工序及施工方法
1)定线：根据设计施工图，在前方三角位桩或转角桩上竖起大标旗，始标点至大标旗间插入两根以上花杆，始标、花杆和大标旗成一直线，以此画线和丈量距离。复测中需改变路由时，如遇有新路由比原路由增加长度超过100m、连续变更路由超过2km或改变水线路由等情况应报相关部门审批后方可修改。
2)测距：测地面距离时一般使用100m地链。地链应每天用皮尺校正以免由于地链变化而造成测量误差。测距时拉前后链人员应保持在始标至大标旗的直线上，地链应拉直，平行于地面。穿越较大障碍物<铁路、河流、一、二级公路等>时，如位置变更应测绘出新的断面图。每隔100m打一计数桩，在转角点穿越障碍处应打定位桩。桩号应随时与绘图、记录者核对。在前后桩之间把地链接直沿地链用白灰画线，沿途预留处应画出，余留长度应记入距离数之内。
3)绘图：核实复测的路由与设计施工图有无差异，路由变动部分应按施工图的比例绘出路由位置及路由两侧50m以内的地形和主要建筑物。核实施工图上的各种障碍及“防护”段落。提供配盘及光缆运输、施工车辆进入通路的资料<障碍分布及沿途交通情况等>。
1.2、光缆等器材检验方法
1)单盘光缆的检验
① 单盘检验应在光缆运达现场分囤点后进行，检验后不宜长途运输。
② 单盘检验前的准备工作：
a) 熟悉施工图技术文件订货合同，了解光缆规格等技术指标、中继段光功率分配等；
b) 收集、核对各盘光缆的出厂产品合格证书、产品出厂测试记录等；
③ 外观的检查：
a) 检查光缆盘有无变形，护板有无损伤，做好记录，与供应商一起开盘检查，并将出厂合格证及技术参数资料保存。
b) 开盘后先检查光缆外表有无损伤，如有损伤做好记录，如有出厂的记录或卡片收好保存。
c) 剥开光缆头。有A、B端要求的识别端别，识别光缆种类，并在盘上用红漆标上新编盘号，光缆种类及外端端别。
④ 进行光性能检验：
a) 衰耗测试：采用光时域反射仪（OTDR）测试；加1km左右尾纤，以消除OTDR的盲区，测试做好记录。测试结果如超出标准或与出厂测试相差太大，立刻向光缆生产厂家提出用剪断法进行测试。
b) 长度测试：用光时域反射仪（OTDR）测出每根光纤的长度，同一光缆几根纤的测长加以比较。如有较大差别则从另一端测试或做通光检查以防有断纤。

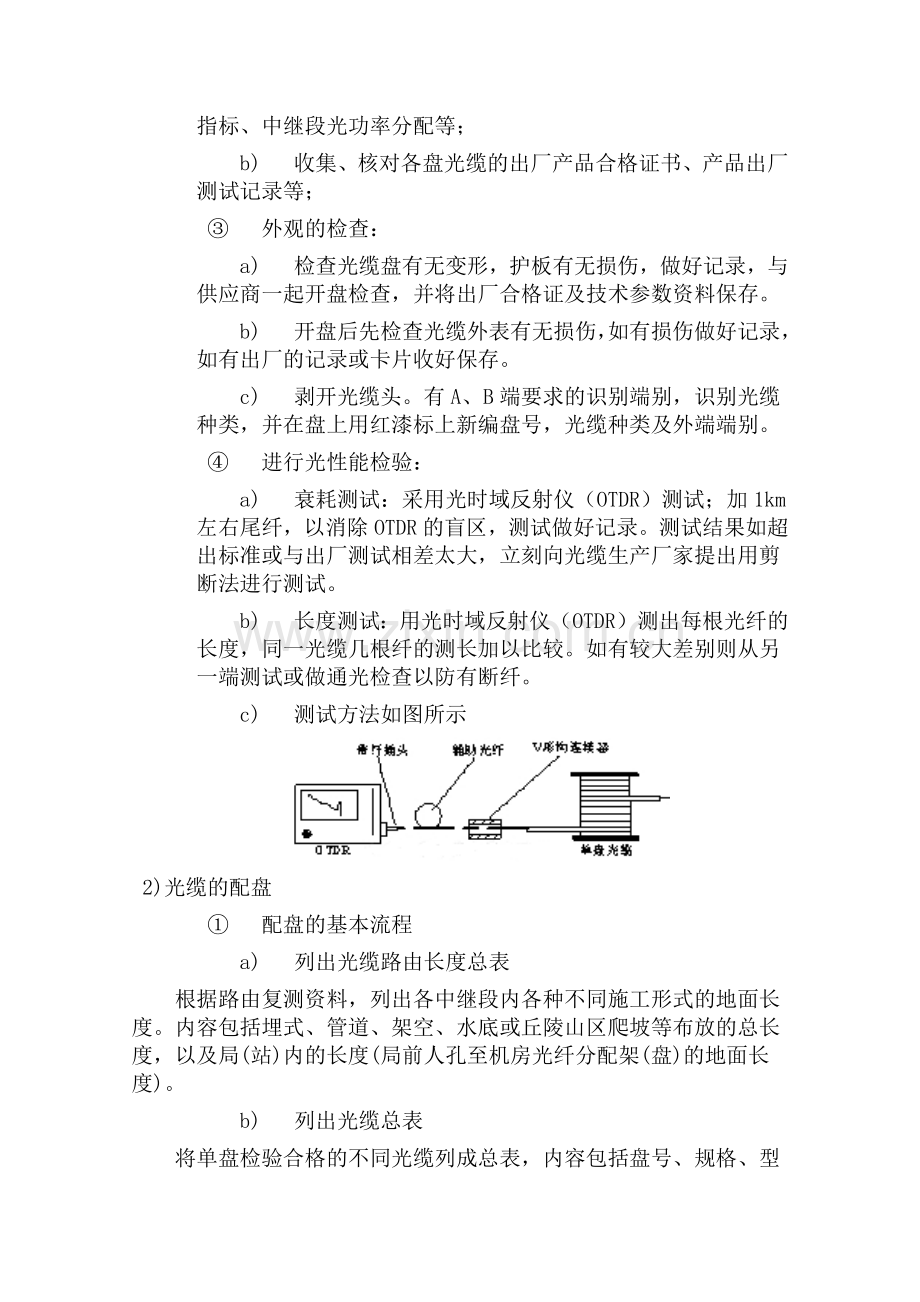

c) 测试方法如图所示

2)光缆的配盘
① 配盘的基本流程
a) 列出光缆路由长度总表
根据路由复测资料，列出各中继段内各种不同施工形式的地面长度。内容包括埋式、管道、架空、水底或丘陵山区爬坡等布放的总长度，以及局(站)内的长度(局前人孔至机房光纤分配架(盘)的地面长度)。
b) 列出光缆总表
将单盘检验合格的不同光缆列成总表，内容包括盘号、规格、型号及盘长等。
c) 初配(列出光缆分配表)
根据不同敷设方式路由的地面长度，加余量(10%)算出各个中继段的光缆总用量。
根据算出的各中继段光缆用量，选择不同规格、型号的光缆，使光缆累计长度满足中继段总长度的要求。
列出初配结果，即中继段光缆分配表。
对于先分屯后单盘检验工程的初配，考虑到有的大型工程上得快，必须先分屯后检验。对这类工程，应根据设计长度，按上述同样方法进行初配，然后分屯，待检验、路由复测后进行中继段正式配盘。但按设计长度初配时应留有一部分机动盘作为正式配盘时调整选用，机动盘一般先放到中心分屯点。
d) 正式配盘
根据初配结果，按配盘一般规定正式配置，包括接头点位置的初步确定。具体配盘方法步骤见后述内容。
配盘完毕后，应对照实物清点光缆、核对长度、端别分配段落并在缆盘标明清楚，最后填好配盘图表交施工队或作业组实施布放。
② 配盘意示图

③ 从特殊光缆接头点向两端配光缆，在配盘时考虑以下情况
a) a根据路由复测，光缆配盘应尽量做到整盘敷设，减少接头；管道光缆时，应考虑人（手）孔间的累计距离，减少浪费光缆。
b) b光缆接头位置避免在河中、过公路铁路的穿越处和建筑物以及地形复杂不易接续操作的地点。
c) c配盘时应尽可能把穿管的地段安排在靠近光缆的两端位置，以减少布放时光缆穿管的距离。
d) d为了减少接头，在光缆数量容许时并征得业主同意可以把埋式光缆配进管道。
1.3、光缆接头盒及其配套材料的检查
① 光缆接头盒应不漏气、不变形、不龟裂。
② 配套材料达到相关规定要求。

工序施工流程框图
2、施工从复勘到组织交工的分部分项工程施工方法
2.1、路由复测
1)复测组织
a) 以项目经理为首，针对该项目规模，安排6个复测队划段同时进行复测；每个复测队由2个技工，1个普工组成。
b) 将设计图纸复印按段复印，分配给6个复测队长手中。
c) 依据“路由复测施工方法”施工，参照图纸，对路由进行复测、划线、定位。对与设计图纸不相符合的地方进行详细、反复考察，并提出合理可行的方案。详细内容见“复测的主要任务”。
d) 在复测的过程中，定位材料分屯点。
2)复测的主要任务
a) 根据核定光缆（或硅芯管）路由走向及敷设位置。
b) 核定和丈量中继段距离，其中包括直埋、管道、水线所处段落和进局距离。
c) 核定光缆穿越铁路、公路、河流、湖泊及大型水渠、地下管线等障碍物的具体位置和处理措施。
d) 核定防护地段及处理措施。
e) 核定沟坎保护的地点和数量。
f) 核定管道光（电）缆占用管孔的位置。
g) 为中继段光缆的配盘、光缆的运输提供资料
h) 修改、补充施工图。
3)路由复测的原则
a) 复测时应严格按照设计路由，如遇特殊情况不能按设计路由时应与设计、建设、监理单位协商确定。
b) 市区内光缆埋设路由及在市郊规划线内穿越公路、铁路位置如发生变动时应报当地相关部门审批后确定。
c) 埋式光缆与其他建筑设施间的净距应符合规范要求（详见直埋光缆。
d) 架空光缆与其他建筑设施间的净距应符合规范要求（详见架空光缆。
2.2、器材的组织
1)光缆
a) 到现场后，由我方材料员会同现场监理及业主，按第二部分工序所列方法对光缆进行数量、包装等认可，然后立即向公司申请单盘测试。
b) 检测组织
l 在确定开工时，由工具保管员将检测器材进行保养、调较，以确保检测器材的正常使用。
l 光缆运到现场收后，立即指派2名熟练测试人员到现场检测。
l 在光缆屯放点空出一块测量场地。
l 对参加测量的人员进行技术交底，以统一认识、统一方法。
l 凡经过检验的光缆、器材，由测试员进行记录，并在缆盘上标明：盘号、外端端别、长度、程式(指埋式、管道、架空、水下等)以及使用段落等(配盘后补上)，交由公司资料签收保管。
l 检验合格后，测试员将单盘光缆及时恢复包装，包括光缆端头的密封处理、固定光缆端头、缆盘护板重新钉好，并将缆盘置于妥善位置，注意光缆安全。
l 对经检验发现不符合设计要求的光缆、器材应登记上报，不得随意在工程中使用。
l 检测结果须得到项目经理及相关负责人认可，对有问题迹象的，反复核查检测，保证光缆的合格，为施工提供前提保障。
2)其他材料验收组织
按标书第二部分所列方法及要求对其他材料进行验收，验收由我方保管员、质保员会同监理及业主单位进行。
3)器材的分配
由指定的预算员对所划分的段落计划需求，按需分配器材。
4)器材的保、存、管
a) 材料的使用、收发与存放
l 项目处设立材料管理组，各施工队设立材料库房。
l 材料送达我公司指定分屯点后，按工序方法中说明方法进行检验合格后入库。
l 仓库保管员负责登记台帐入库，由专人保管和发放，昼夜值班。
l 健全材料管理制度。对所有材料定点存放，各类器材放置有序，防潮、防火措施有力，易腐蚀易燃易爆材料定点定人保管，做好防盗工作。
l 每日施工归队时，各班都要对施工现场进行清理，仓库保管员要及时进行清理，将其归类存放。
l 剩余器材，任何人不得擅自处理，统一上交业主，并与业主办妥上缴手续交公司存档。
l 工程过程中，所有的人员须严把质量关，在使用前，必须进行认真检查，对不合格材料严禁使用。
l 对各分段所用的材料进行突击检查，杜绝浪费现象；同时，杜绝为节约成本而忽视材料质量现象。
l 对材料做好台帐登记，与建设方做好材料平衡工作。
b) 施工仪器、仪表及机械设备的保管：
l 按照施工仪器、仪表及机械设备使用和运输手册中的要求，将完好运送到事先确认好的存放地点。
l 为避免在运输途中发生意外，所有运抵现场的仪器、仪表及机械设备由专业人员，在一天内进行完成再一次检测工作，再次确保机具的完好。
l 专人进行保管（可由材料管理员兼任）。
l 由项目经理把确定好的施工用的仪器、仪表及机械设备管理、调动、使用方法，张贴在施工现场临时设施内，使每个施工人员了解相关流程。
l 领、还记录，专人使用；
l 定期检测、养修。
5)制定奖惩制度
对器材验收及管理制定相应的奖惩制度，由项目经理及相关负责人对此和相应人员进行绩效考核。
2.3、线路、管道等施工的组织
1）直埋光缆
a) 开挖直埋沟
l 按开挖直埋沟工序施工方法进行施工
l 开挖直埋沟的人员组织安排
Ø 六个施工队分段同时进行开挖。此阶段施工过程中，计划每个施工队保证有技工15个，普工25人。个别段落若施工难度较大，则视情况另行加派普工15－25人。
Ø 各队设施工队长1名，质量安全协管员1名，由项目经理直接领导，监督直埋沟路由方向是否正确、沟深是否达到要求。沟深须达到下表要求：
干线光缆埋深表
敷设地段及土质
埋深（m）
普通土、硬土
≥1.2
砂砾土、半石质、风化石
≥1.0
全石质、流砂
≥0.8
市郊、村镇
≥1.2
市区人行道
≥1.0
公路边沟：石质（坚石、软石）
边沟设计深度以下0.4
公路边沟：其它土质
边沟设计深度以下0.8
公路路肩
≥0.8
穿越铁路（距路面基）、 公路(距路面基）
≥1.2
沟渠、水塘
≥1.2
河流
按水底光缆要求
注1、 边沟设计深度为公路或城建管理部门要求深度。
注2、 石质、半石质地段应在边沟底和光缆上方各铺100mm厚细土和沙土，此时可将沟深视为光缆的深度。
Ø 在挖掘沟（坑）施工时，如发现有埋藏物，特别是文物、古墓等必须立即停止施工，负责保护现场，且与有关部门联系，在未得到妥善解决之前，严禁在该地段内继续工作。同时，在开挖直埋沟时，须注意直埋光缆与其他建筑物间最小净距要求，见下表：
直埋光缆与其他建筑设施间的最小净距表
名 称
平行时（m)
交越时（m)
通信管道边线（不包括人手孔）
0.75
0.25
非同沟的直埋光、电缆
0.5
0.25
埋设电力电缆（35Kv以下）
0.5
0.5
埋设电力电缆（35Kv以上）
2
0.5
给水管（管径小于30Cm）
0.5
0.5
给水管（管径30Cm～50Cm）
1
0.5
给水管（管径大于50Cm）
1.5
0.5
高压油管、天然气管
10
0.5
热力、排水管
1
0.5
燃气管（压力小于300KPa）
1
0.5
燃气管（压力300KPa～800KPa）
2
0.5
排水沟
0.8
0.5
房屋建筑红线或基础
1

树木（市内、村镇大树、果树、行道树）
0.75

树木（市外大树）
2

水井、坟墓
3

粪坑、积肥池、沼气池
3

架空杆路及拉线
1.5

注：1、直埋光缆采用钢管保护时，与水管、煤气管、石油管交越时经距可降低为0.15m。
2、对于杆路、拉线、孤立大树和高耸建筑，还应考虑防雷要求。
3、穿越埋深与光缆相近的各种地下管线时，光缆宜在管线下方通过。
Ø 如需爆破时，严密组织，检查爆破区确实无人后再发出爆破信号，爆破人员持证上岗。
2.4、敷设直埋光缆
1）敷设直埋光缆的人员组织
安排六个施工队分段同时进行光缆敷设（在此要求配盘要精确合理）。此阶段施工过程中，计划每个施工队保证有技工10个，普工20人。个别段落若施工难度较大，则视情况另行加派普工10－20人。
2）干线光缆敷设安装的最小曲率半径应下表规定。
光缆充许的最小弯曲半径表
光缆外护层形式
无外护层或04型
53、54、33型
333型、43型
静态弯曲
10D
12.5D
15D
动态弯曲
20D
25D
30D
注：表中D为光缆外经
3）敷设方法按敷设光缆工序施工方法进行施工。
4）直埋光缆保护及其他注意事项：
a) 机械牵引时，应采用地滑轮；
b) 人工抬放时，光缆不应出现小于规定曲率半径的弯曲以及拖地、牵引过紧等现象；
c) 光缆必须平放于沟底，不得腾空和拱起；
d) 光缆敷设或按设计要求的措施处理；
e) 布放过程中或布放后，应及时检查光缆外皮，如有破损应立即修复；直埋光缆敷设后应检查光缆护层对地绝缘电阻。
f) 光缆中光纤及铜导线必须经检查确认符合质量验收标准后，方可全沟回土。
2.5、布放排流线
1）按布放排流线工序施工方法进行施工。
2）六个施工队分段同时进行各自的排流线布放，做好对接工作（在此也要求配盘要精确合理）。此阶段施工过程中，计划每个施工队保证有技工10个，普工20人。个别段落若施工难度较大，则视情况另行加派普工10－20人。
3）排流线布放应注意的方面：
光缆线路的防雷措施，必须按设计规定处理。采用防雷排流线时，应在光缆上方30厘米处敷设单根或双根排流线；当回填土后故又挖出光缆重新敷设时，必须严格检查排流线是否位于光缆上方，严禁出现颠倒现象。
2.6、光缆保护
1）按光缆保护工序施工方法进行施工，由每队的施工队长指派技工将需对光缆进行保护的地段进行标记。
2）光缆沟挖好后，按规定采用钢管、塑料管放置直埋沟中，按规定水泥包封。
3）直埋光缆保护及其他注意事项：
a) 光缆线路穿越铁路涵洞、公路涵洞或乡村公路采用钢管保护时，应伸出路基两侧排水沟外1m，光缆埋深距排水沟沟底应不小于80cm，并符合相关部门要求规定。钢管内径应满足安装子管要求，但应不小于80mm，钢管内穿放的子管数量一般不小于两根。
b) 光缆穿越水渠、水塘时，可采用塑料管保护或光缆上方覆盖水泥盖板保护。
c) 光缆敷设在坡度大于20°，坡长大于30m的斜坡地段宜采用“S”型敷设。若破面上的光缆沟有受到水流冲刷的可能时，应采取堵塞加固或分流等措施。在坡度大于30°的较大斜坡地段敷设时宜采用直埋Ⅱ光缆。
d) 光缆穿越沿山涧，溪流等宜受冲刷的地段时，应根据情况设漫水坡、塑管保护、水泥封沟、挡水墙或其他保护措施。
e) 光缆在地形起伏比较大的地段，（如台地、梯田、干沟等处）敷设时，应满足规定的埋深和曲率半径要求。光缆沟应因地制宜采用措施防止水土流失，保证光缆安全。一般高差在0.8m及以上应加护坎或护坡保护。
f) 光缆在桥上敷设时，应考虑机械损伤、振动和环境温度的影响。根据贵州的实际情况，在桥外架设的管材宜采用高密度、耐温好的塑料管材。
g) 埋设后的单盘直埋光缆，其金属外护层对地绝缘电阻的竣工验收指标应不低于10MΩ.Km；其中充许10％的单盘光缆不低于2MΩ。维护指标应不低于2MΩ。
h) 石砌堵塞时，堵塞上下宽度应比光缆沟上下宽度每侧增加0.2-0.4米，比沟底增深0.3米，砌筑时，下部比上部纵向略许放宽，以加强稳固性。堵塞间隔距一般为20米左右，在坡度大于30度的地段视冲刷情况减至5-10米。
i) 村屯、主要道口、挖砂取土地带、过河渡口等地应设置标志牌，并符合下列规定： 标志牌的尺寸、字体大小和内容等符合省公司要求。
j) 干线光缆可同其他通信光缆同沟敷设，但不得重叠或交叉，缆间的平行尽距不应小于10cm。两条光缆的接头位置要不同方向错开以及两接头位置间隔不小于10m的距离。
k) 光缆线路穿越白蚁活动区域应按规定做防蚁处理。
2.7、回填
1）严格按回填工序方法进行回填。
2）回填采用5个技工监督30个普工，同时进行回填。
3）回填应达到相关规定及要求。
2.8、接头坑
1）由熟练技工带5名普工一组进行施工
2）视工程实际情况定位接头坑位置，在配盘精确无差异的情况下，可在开挖直埋沟的同时进行。
3）接头坑规格应符合设计规定的要求。规格见下图：

4）注意事项：
a) 接头坑应位于路由前进方向的右侧，坑底应平整无碎石，应铺10厘米厚的细土或沙土并踏实。
b) 光缆在接头处重迭12米，每侧各2米为接头盒内光纤盘留和接续损耗，余8米为两侧预留。
c) 直埋光缆引入接头盒的方式，视接头盒的结构确定，但应使接头盒在运行中不承受光缆拉力。
d) 接头完成后将接头盒及两边余缆水平盘放入接头坑内，端头必须做密封防潮处理，防止光缆浸水或人为损伤；接头盒上方应回填细土或砂土20厘米，并在上方铺放(四块)水泥盖板进行保护。
e) 埋式光缆接续后应测试光缆护层对地绝缘电阻，应符合工程竣工验收规范。
2.9、护坡护坎
1）通常情况下，派1名熟悉技工带5名普工进行施工，在难度大的情况下可加派技工和普工人数。
2）按工序及相关规定进行施工。
3）应注意事项：
穿放塑料管长度必须达到相关要求，石彻保坎时要满浆满缝，不能偷工减料。
2.10、漫水坝
1）小型漫水坝由3名技工带10名普工进行施工。难度大的情况下可加派技工和普工人数。
2）按工序及相关规定进行施工。
3）注意事项：
a) 漫水坝应建在光缆下游，离开光缆一定距离。不能将光缆灌注在保护坝内，以防较大洪水来临时，发生坝倒缆的事故，这样的教训颇多。
b) 漫水坝的基础要建在稳固层上。若因施工条件限制，保护坝的基础不能挖到稳固层，则应加大基础宽度，并用大型石铺底，错缝压接，严密灌注，方可确保不被洪水冲垮。
c) 坝顶不能出河床面，否则坝顶挡水，坝基易被掏空，使坝倾倒。
2.11、埋设标石
1）按工序及相关规定进行施工。
2）注意事项：
下列地点应埋设光缆标石
a) 光缆接头、转弯点、预留处。
b) 适于气流法敷设的长途塑料管的开断点及接续点。
c) 穿越障碍物或直线段落较长，利用前后两个表示或其它参照物寻找光缆有困难的地方。
d) 装有监测标石的地点及敷设防雷线、同沟敷设光缆的地点。直埋光缆的接头处应设监测标石；此时可不设普通标石。
e) 需要埋设标石的其它地点。
f) 利用固定的标志来表示光缆的位置时，可不埋设标石。
光缆标石的埋设要求：
a) 光缆标石宜设在光缆的上方。
b) 接头处的标石，埋设在光缆线路的路由上。
c) 转弯处的标石，埋设在光缆线路的转弯处的交点上。
d) 标石应埋设在不易变迁，不影响交通与沟耕作的位置。如埋设位置不易选择，可在附近增设辅助标记，以三角定标方式定光缆位置。
e) 标石间的直线距离不大于100米，标石应位置准确、埋设正直、齐全完整、编写正确、字迹清楚，并符合下列规定：标石规格、埋深、字体大小和内容等符合省公司要求。标石尽量埋在不易变迁的位置上。直线标石埋在直埋线路的正上方,面向传输方向，当线路沿公路敷设且其间距较近时，可面向公路；接头处的标石埋在直线线路上，面向接头；转角处的标石埋在线路转角的交点上，面向内角；预留标石埋设在预留处的直线线路上，面向预留；地下障碍物标石面向始端。
f) 标石的编号以一个中继段为独立编号单位。编号顺序自A端至B端，或按设计文件、竣工资料的规定。

2.12、对地绝缘
1）按工序及相关规定，由专职测试人员进行施工。
2）注意事项：
a) 绝缘强度一般规定：进口光缆规定，加电压15000V，2分钟应不击穿，考虑国内现场测量均用5000V耐压测试器，故暂定加电压3800 V，2分钟不击穿。
b) 护层对地绝缘电阻指标，要求金属层对地绝缘电阻不小于1000 MΩ·km。
c) 根据经验，光缆护层绝缘，可只测量绝缘电阻，它已能检测PE护层是否良好，绝缘强度一般可以不测。
2.13、同沟直埋光缆
1）同沟直埋光缆的布放，工序方法参照直埋光缆。
2）注意事项及人员安排参照直埋光缆。
2.14、新建杆路
1）立电杆
a) 参照“新建杆路施工工序”进行施工。
b) 每新立一根电杆，配置技工2名，普工5名，如遇难度较大的情况，可视情况再调派1-5人。
c) 注意事项：
l 挖洞注意事项：杆洞形状应便于立杆，要求洞壁垂直，不得擅自迁移洞位；爆破时应严密组织，检查爆破区确实无人后再发出爆破信号。
l 立杆应注意事项
Ø 立杆时须严密组织，统一指挥，分工负责，密切协作，确保安全。
Ø 竖立电杆时，应使用杆叉支撑，不得利用铁锹或其他工具；在较陡的山坡或沟旁竖立电杆时，应用绳子捆绑电杆，派人在上坡拉住或固定在可利用的地物上，以防电杆由坡上滚下。
Ø 在城镇竖立电杆时，非施工人员不得进入作业区，以防发生危险。
Ø 在农作物地段竖立电杆时，立杆人员应尽可能缩小作业面，以防过多损坏农作物。
2）装设拉线（或撑杆）
a) 参照“装设拉线（或撑杆）施工工序”进行施工。
b) 每新装设一条拉线（或撑杆），配置技工1名，普工3名，如遇难度较大的情况，可视情况再调派1-3人。
c) 注意事项：
l 架空光缆线路所用的拉线通常用来稳固抗风杆、防凌杆、角杆、坡度杆及长杆档电杆、终端杆等。
l 拉线和地锚的装设，架空光缆线路的拉线一般采用镀锌钢绞线，拉线程式及装高方法应以设计方案为准。
l 拉线与杆的结合方法，拉线与木杆和钢筋混凝土电杆的结合方法有捆扎法（即自缠法）或抱箍法。
Ø 捆扎法为拉线在木杆或水泥杆自绕一圈与电杆结合的方法。
Ø 抱箍法为拉线用拉线抱箍与电杆结合的方法。
l 拉线的中把与地锚连接处应按拉线程式装高拉线衬环，以保证拉线的回折有适当的弯曲半径。
Ø 7/2.2及7/2.6拉线装高三股拉线衬环。
Ø 7/3.0拉线应装高五股拉线衬环。
l 与强电线路接近的电杆，拉线中间需加绝缘子。绝缘子距地面的垂直高度应大于2cm。
l 拉线地锚的埋设不得偏斜。地锚拉盘（横木）应与拉线垂直，地锚在地面上10cm及地面下50cm应涂防腐油。在易腐蚀的地方、地锚的地下部分应用防腐油浸透的麻布条缠扎。拉线地锚的出土斜槽应与拉线上把成直线，不得有扛、顶现象。
l 撑杆的使用：因地形限制无法装设拉线时，可改装撑杆，以平衡光缆线路的张力和合力。
3）架设架空吊线
a) 参照“架设架空吊线施工工序”进行施工。
b) 每架设一盘吊线，配置技工10名，普工20名，如遇难度较大的情况，可视情况再调派5-15人。
c) 注意事项：
l 在平行架挂两条吊线时，应选用适当长度的无头穿钉，并在电杆两侧各装设一块吊线夹板，吊线夹板线槽应面向上，唇口面向电杆。在有向杆拉力的角杆上，夹板的唇口则应背向电杆。
l 为了提高外角杆上光缆吊线的稳固程度，应根据角深采取相应的加固措施。
l 布放吊线无论采用何种方法，光缆吊线距杆顶的距离不得小于50cm，距离变更一般不得超过杆距的5%。若光缆吊线的坡度变更大于5%，电杆上应设置辅助线。
4）架设架空光缆
a) 依据“架设架空光缆施工工序”进行施工。
b) 每架设一盘光缆，配置技工10名，普工20名，如遇难度较大的情况，可视情况再调派5-15人。
c) 光缆架设应遵循以下原则：
l 架空光缆垂度的取定应十分慎重，在光缆架设过程中和架设后受到最大负载时产生的伸长率小于0.2% 。
l 架空光缆的布放（原则上）应通过滑轮牵引，布放过程中不允许出现过度弯曲。
l 中负荷区、重负荷区及超重负荷区布放吊挂式架空光缆应在每根杆上做预留，轻负荷区应每10杆档做一处预留。预留及保护方式参照下图。光缆在每根电杆处或经十字吊线、丁字吊线处应安装保护管。
预留及保护方式图 光缆在十字吊线、丁字吊线保护示意图

l 吊挂式架空光缆布放后应统一调整，光缆挂钩的卡挂间距为50厘米，挂钩在吊线上的搭扣方向应一致，挂钩托板齐全。
挂钩程式选用表
挂钩程式
光缆外径（毫米）
65
32以上
66
25-32
45
19-24
35
13-18
25
12及以下
l 吊挂式架空光缆引上安装方式及要求见下图

l 架空光缆防强电、防雷措施应符合设计规定。吊挂式架空光缆与电力线交越时，应采用胶管或竹片对钢绞线做绝缘处理。光缆与树木接触部位，应用胶管或蛇形管保护。
5）防护装置
a) 接地保护
为保证光缆线路和维护人员的安全，架空光缆必需采用接地保护措施。光缆接头盒靠近的电杆、角杆、分线杆、H杆、跨越杆、终端杆以及直线杆路上每隔10～15档的电杆均应装设避雷针，其接地电阻不超过20Ω；光缆具有金属护层时，在接头处应将光缆金属护层与吊线连接在一起，做防协保护接地。
b) 架空吊线每隔1公里必需用蛋型隔电子作电气断开。
c) 光缆内金属构件在光缆接头处必需作电气断开。
d) 光缆在成端处应引出缆内金属构件接机架保护地线。
2.15、附挂光缆（新设吊线）
1）按“附挂光缆施工工序”进行施工
2）人员配置及相关技术要求参照新建杆路中布放吊线及敷设光缆。
2.16、附挂光缆（不新设吊线）
1) 按“附挂光缆施工工序”进行施工
2) 人员配置及相关技术要求参照新建杆路中的敷设光缆部分。
2.17、新建管道
1) 按“新建管道施工工序”进行施工
2) 新建管道人员配置按每100米，技工10人，普工20安排，如有特殊情况可酌情加派5-20人。
3) 应注意情况：
a) 选用管道等材料
l 管道材料选用符合有关技术标准的定型产品。未经产品质量监督检验机构鉴定合格的主要材料不得在工程中使用。
l 主干通信管道采用波纹管、梅花管，横穿采用钢管，住宅区内通信管道采用波纹管。人（手）孔建筑材料采用机砖。
b) 各材料性能指标
l 硬聚氯乙稀（PVC双波管）主要性能指标:
要求管道外壁无破损、变形，管道内壁光滑平整，无裂缝、无划痕。技术要求抗张强度>480kg/cm2，抗拉强度（20℃时）400－600kg/cm2，抗弯强度（20℃时）800－1200kg/cm2，抗压强度（20℃时）700－1600kg/cm2，环刚性0。85≥Mpa，落锤冲击试验（0℃）9/10通过，落锤冲击能量（0±1℃≥1kg）无破裂，爆破压力≥1。0Mpa，压力试验至径40％时无破裂。
l 梅花管主要性能指标
要求管道外壁无破损、变形，管道内壁光滑平整，无裂缝、无划痕。技术要求弯曲度≤1.5%，落锤冲击试验（-19℃）54/80不破裂，扁平试验无破裂，御荷1mim，外径恢复≥90%。
l 钢管主要性能指标
要求管道外壁无破损、变形，具有不透水性、防腐性，与金属有很好的粘附性，对金属无腐蚀性，有足够的机械强度和具有耐热抗冻稳定性。技术要求抗压强度≥20kg/mm2，抗拉强度≥14kg/mm。
l 人（手）孔建筑材料主要性能指标
采用砖砌体24墙，100#机砖，抗压9.81Mpa/cm2，人（手）孔环铁盖用灰口铁，抗拉不小11.77KN（1200kg/cm2），基础用C15素砼，上覆用C20钢筋砼，水泥砂浆用1：2.5的标准。
c) 管道铺设参数
l 管道基础采用C15混凝土，管道进入人孔处，用水泥砂浆抹成圆棱，管道距人孔1.5米处，其管道基础应加筋。
l 通信管道包封及接头的处理：所有波纹管及多孔组合管均采用C15混凝土全包封，厚度8CM，塑料管接头采用橡胶密封圈接续，使接头形成柔性接续，具有良好的密封性且无渗漏现象，防止污水浸入管内。接头位置应尽量错开，其左、右、上、下相邻管材接口，一般错开半个管长。
l 管道埋深：塑料管顶部距离地面不少于70CM，钢管顶部距离地面不少于40CM，人（手）孔上覆板顶部距离地面不少于30CM。最小埋深详见下表的规定。
管道的最小埋深表
管种
管顶至路面或铁道路基面的最小净距（M）

人行道
车行道
电车轨道
铁道
混凝土管
硬塑料管
0.5
0.7
1.0
1.3
钢管
0.2
0.4
0.7
0.8
l 管道坡度：为使管道中避免积污水，以致造成光（电）缆腐蚀或塞孔，在两孔段之间设有一定的坡度，能使渗透污水自然流入人（手）孔内，然后加以清除。管道的坡度一般应为0.3％－0.5％，最小不宜低于0.25％。
l 地下通信管道与其他各种管线及建筑物的最小净距，应符合下表的规定。
通信管道与其他各种管线及建筑物的最小净距表
其他地下管线及建筑物名称
平行净距
（M）
交叉净距
（M）
给水管
300MM以下
0.5
0.15
300－500MM
1.0
500MM以上
1.5
排水管
1.0
0.15
热力管
1.0
0.25
煤气管
压力≤300kpa
1.0
0.3
300kpaく压力≤800kpa
2.0
电力电缆
35kv以下
0.5
0.5
35 kv及以上
2.0
其他通信电缆、弱电电缆
0.75
0.25
绿化
乔木
1.5

灌木
1.0

地上杆柱
0.5－1.0

马路边石
1.0

电车路轨外侧
2.0

房屋建筑红线（或基础）
1.5

l 管道段长最大不超过150米，弯管道的曲率半径不小于36米。
l 电缆通道的宽度为0.6—1.6米，净高不超过1.8米。埋深（通道顶至路面）不小于0.5米。
d) 回填土注意事项
l 管道顶部30厘米以内及靠近管道两侧的回填土内，不c含有直径大于5厘米的砾石、碎砖等坚硬物。其回填土的时间的选择，必须保证在混凝土的养护期后进行。
l 管道两侧应同时进行回填土，每回填土15厘米，用木夯排夯两遍。
l 管道顶部30厘米以上，每回填土30厘米应用木夯排夯三遍或用蛤蟆排夯两遍，直至回填、夯实与原地表平齐。
2.18、对地绝缘电阻
施工中应当保证光缆外护套的完整性。直埋长途、管道光缆护套对地绝缘电阻竣工验收指标应符合相关规范或设计规定。
2.19、取证工作
管道在市区、穿越公路及在公路路肩、路沟和桥上、铁路地段时，施工单位应抓紧与相关主管部门联系，务必于开工前办妥取证工作。
2.20、敷设管道光缆
1) 按“敷设管道光缆施工工序”进行施工
2) 人员配置按每100米，技工2人，普工10安排，如有特殊情况可酌情加派5-20人。
3) 布放管道光缆应注意情况：
a) 长度光缆塑料管道工程中所用的程式、规格、质量以及施工中，施工单位必须严格执行《长途通信光缆塑料管道工程验收规范》YD5043－2005。
b) 光缆在各种管材中穿放时，所用管材的内经应不小于光缆外经1.5倍。光缆敷设安装后，管口应封堵严密。
c) 核对敷设光缆的规格、型号应与设计相符，A、B端的方向应符合设计要求。
d) 布放时中间人孔均应有人值守，均力牵引，统一指挥，协调一致，以保证光缆所受张力、侧压力及弯曲半径等不超过有关规定（直埋、过河、架空及局内光缆亦同，以下不再重叙），保证光缆受力均匀
e) 敷设管道光缆的曲率半径应符合下列要求：
l 光缆的弯曲半径应不小于光缆外径的15倍，施工过程中不应小于20倍。
l 光缆绕“8”字敷设时其内径应不小于2m。
f) 敷设后的光缆应平直、无扭伤、无明显刮痕和损伤。
g) 光缆布放完毕，光缆端头做密封防潮处理，不得并防止浸水。
h) 敷设后光缆在人井内预留及接头光缆留长应按设计要求预留。
i) 光缆敷设后所占用的子管出井壁在5 cm以下，多余的用刀片割去，以便光缆的钉固。并检查、恢复其余管孔的堵塞。
j) 光缆敷设后多余光缆在长度160 m以下的不得锯断，均按10—15 m长度平均预留在数个人井内，以便今后维护光缆使用。
4) 保护措施及要求
a) 直通人（手）孔内的光缆应采用φ32波纹软管进行保护并固定在人（手）孔墙壁、电缆托架上或按设计要求的措施进行处理。
b) 采用气吹法进行光缆敷设的管道口处应使用护缆膨胀塞进行封堵，PVC管道在子管口处用PVC胶带对光缆进行缠绕密封。
c) 人（手）孔内的光缆应系挂按照相关要求制作的标识牌（进与出两方向各一块）。
d) 人井内光缆每30—40cm钉固一处，要注意美观性。
e) 井整理完毕后，要清理人井内卫生。
2.21、局内光缆
1) 按“布放局内光缆施工工序”进行施工
2) 人员配置按每处，技工1人，普工5安排，如有特殊情况可酌情加派3-10人。
3) 布放局内光缆应注意情况：
a) 局内光缆进线室内、走线架上的光缆应有明显的标志，布线合理整齐，并标明A、B端，以便与其它线路相区别，要求与交流、直流、信号线有安全距离等。
b) 光缆在进线室内应选择安全的位置进行安装敷设，当处于易受外界损伤的位置时，应采取适当的保护措施。
c) 局内光缆布放应整齐美观，沿上线井布放的光缆应绑扎在上线加固横铁上。光缆经由走线架、拐弯点（前、后）应予绑扎，两处绑扎的距离不超过50公分。上下走道或爬墙的绑扎部位应套胶管，避免光缆受侧压。
d) 按规定预留在设备侧的光缆，可以盘留在传输设备机房或进线室内。有特殊要求预留的光缆，应按设计要求留足并妥善存放。
e) 光缆引入局站后堵塞进线管孔，必须不渗、漏水。
3、光缆敷设安装的分部分项工程施工方法
3.1、派1名熟练技工带2个普工为一组的形式施工。
3.2、按施工工序方法进行施工。
3.3、光缆重叠、增长和预留参照下表：
光缆重叠、增长和预留参考长度表
项目
敷设方式
直埋
管道
架空
水底
接头重叠长度L一般不小于
12m
12m
18m

人手孔内自然弯曲增长

0.5～1m

光缆沟或管道内弯曲增长
千分之七
千分之七

按实际
架空光缆弯曲增长

千分之七至千分之十

地下局站内每侧预留
5～10m可按实际需要调整
地面局站内每侧预留
10～20m可按实际需要调整
因水利、道路、桥梁等建设规划导致的预留
按实际需要
注：光缆布放时的重叠长度应符合光缆在接头处的预留、光纤在接头盒内盘留以及由于各种环境条件决定的接续操作要求。光缆预留长度应考虑日后维护的需要。
3.4、主干及配线光缆敷设要求 ²
光缆的规格程式、光缆的走向、路由应符合设计文件规定，不宜与电力电缆交越，若无法满足时，必须采取相应的保护措施。 ²
光缆布放应顺直，无明显扭绞和交叉，不得溢出槽道，并且不得堵住送风通道。槽道光缆必须绑扎牢固，外观平直整齐，松紧适度。 ²
每条光缆在进线孔和ODF两端和拐弯处应有统一的标识，标识上宜注明光缆两端连接的位置并符合资源管理对光缆标识的要求，以便日常维护。 ²
敷设工艺必须符合 YD5137-2005 《本地通信线路工程设计规范》 和YD/T5138-2005 《本地通信线路工程验收规范》 的要求。
3.5、光缆的接续与成端规范要求
光缆接续、成端的光纤接头衰减限值应满足光纤接头衰减限值表规定。

3.6、分纤设备安装要求 ²
分纤箱等必须安装在安全可靠、便于维护的公共地点；箱体底边距地坪的高度应不小于1.2m。 ²
光缆分纤箱在电杆的底层吊线下方安装，箱体顶端距底层吊线的距离为800mm；箱体的安装朝向应保持一致。 ²
室外墙挂式安装光缆分纤箱，箱体的下沿距地面高度为2.8～3.2m。 ² 在用户家庭采用用户智能终端盒作为终端时，其安装位置应选择在家庭布线系统的汇聚点，线路进出和维护方便位置。 ²
光纤插座盒安装高度，盒底离地宜为0.3～0.5m，应和电源插 座安装高度一致。
