各种机组及设备试验.docx

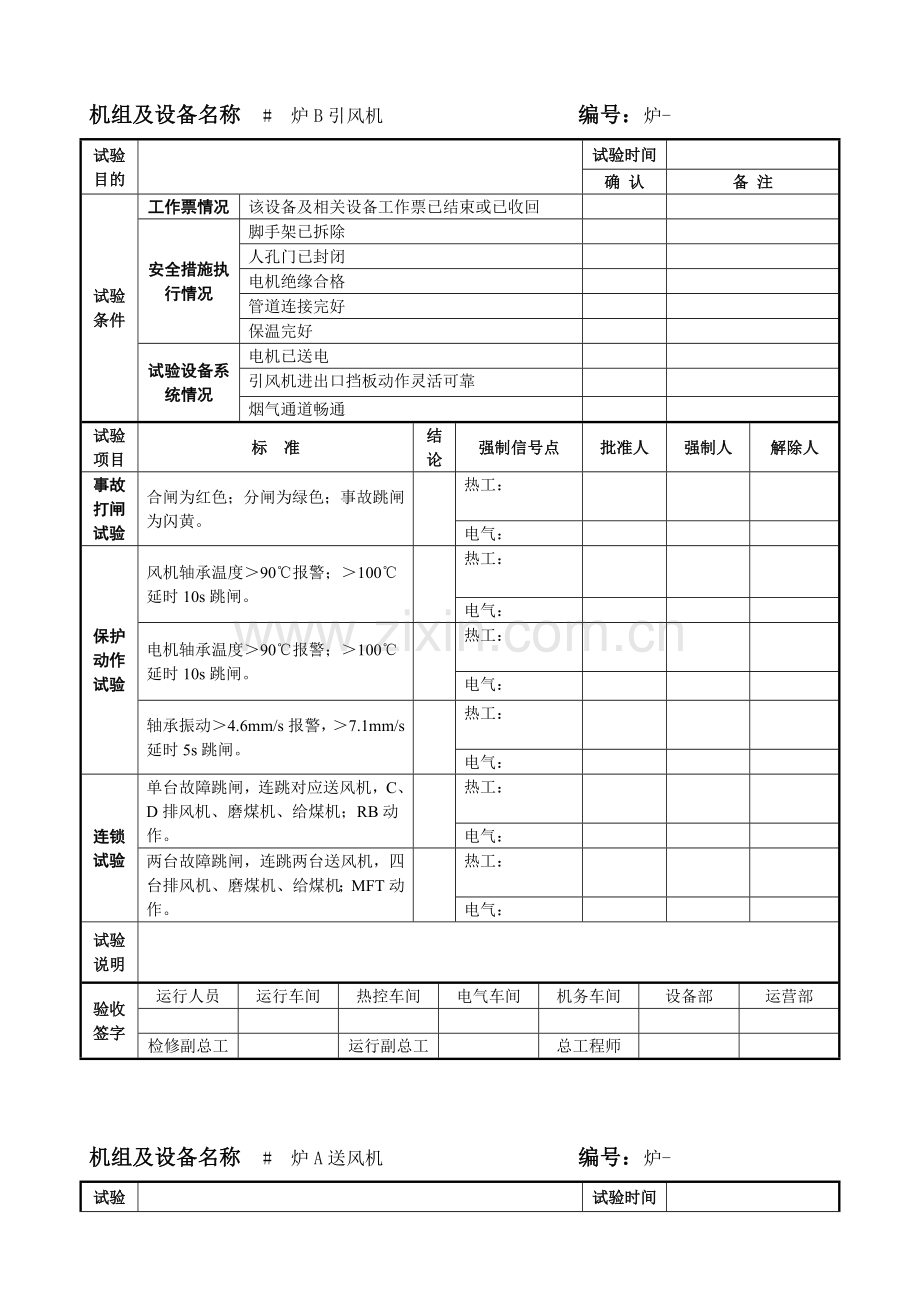

机组及设备名称 # 炉B引风机 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门已封闭

电机绝缘合格

管道连接完好

保温完好

试验设备系统情况
电机已送电

引风机进出口挡板动作灵活可靠

烟气通道畅通

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
合闸为红色；分闸为绿色；事故跳闸为闪黄。

热工：

电气：

保护动作试验
风机轴承温度＞90℃报警；＞100℃延时10s跳闸。

热工：

电气：

电机轴承温度＞90℃报警；＞100℃延时10s跳闸。

热工：

电气：

轴承振动＞4.6mm/s报警，＞7.1mm/s延时5s跳闸。

热工：

电气：

连锁试验
单台故障跳闸，连跳对应送风机，C、D排风机、磨煤机、给煤机；RB动作。

热工：

电气：

两台故障跳闸，连跳两台送风机，四台排风机、磨煤机、给煤机；MFT动作。

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # 炉A送风机 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门已封闭

电机绝缘合格

管道连接完好

保温完好

试验设备系统情况
工业系统已投运且压力正常

电机已送电

油站已投运

送风机出口挡板动作灵活可靠

烟气通道畅通

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
合闸为红色；分闸为绿色；事故跳闸为闪黄。

热工：

电气：

保护动作试验
风机轴承温度＞90℃报警；＞100℃延时10s跳闸。

热工：

电气：

电机轴承温度＞90℃报警；＞100℃延时10s跳闸。

热工：

电气：

轴承振动＞4.6mm/s报警，＞7.1mm/s延时5s跳闸。

热工：

电气：

润滑油压＜0.8bar，自启备用泵，＜0.5bar跳闸。

热工：

电气：

油系统故障延时2s跳闸。

热工：

电气：

连锁试验
单台故障跳闸，连跳C、D排风机、磨煤机、给煤机；RB动作。（平衡风门关闭时，连跳对应引风机）

热工：

电气：

两台故障跳闸，连跳四台排风机、磨煤机、给煤机；MFT动作；平衡风门关闭。

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # 炉B送风机 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门已封闭

电机绝缘合格

管道连接完好

保温完好

试验设备系统情况
工业系统已投运且压力正常

电机已送电

油站已投运

送风机出口挡板动作灵活可靠

烟气通道畅通

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
合闸为红色；分闸为绿色；事故跳闸为闪黄。

热工：

电气：

保护动作试验
风机轴承温度＞90℃报警；＞100℃延时10s跳闸。

热工：

电气：

电机轴承温度＞90℃报警；＞100℃延时10s跳闸。

热工：

电气：

轴承振动＞4.6mm/s报警，＞7.1mm/s延时5s跳闸。

热工：

电气：

润滑油压＜0.8bar，自启备用泵，＜0.5bar跳闸。

热工：

电气：

油系统故障延时2s跳闸。

热工：

电气：

连锁试验
单台故障跳闸，连跳C、D排风机、磨煤机、给煤机；RB动作。（平衡风门关闭时，连跳对应引风机）

热工：

电气：

两台故障跳闸，连跳四台排风机、磨煤机、给煤机；MFT动作；平衡风门关闭。

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # 炉A排粉机 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门已封闭

电机绝缘合格

管道连接完好

保温完好

试验设备系统情况
工业系统已投运且压力正常

电机已送电

乏气风门及各一次风门动作灵活可靠

烟气通道畅通

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
合闸为红色；分闸为绿色；事故跳闸为闪黄。

热工：

电气：

保护动作试验
风机轴承温度＞75℃报警，＞80℃跳闸。

热工：

电气：

电机轴承温度＞80℃报警，＞90℃跳闸。

热工：

电气：

风机振动＞4.5mm/s报警，＞7.1mm/s跳闸。

热工：

电气：

连锁试验
排风机故障跳闸，连跳磨煤机、给煤机，关闭对应一次风门。

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # 炉B排粉机 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门已封闭

电机绝缘合格

管道连接完好

保温完好

试验设备系统情况
工业系统已投运且压力正常

电机已送电

乏气风门及各一次风门动作灵活可靠

烟气通道畅通

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
合闸为红色；分闸为绿色；事故跳闸为闪黄。

热工：

电气：

保护动作试验
风机轴承温度＞75℃报警，＞80℃跳闸。

热工：

电气：

电机轴承温度＞80℃报警，＞90℃跳闸。

热工：

电气：

风机振动＞4.5mm/s报警，＞7.1mm/s跳闸。

热工：

电气：

连锁试验
排风机故障跳闸，连跳磨煤机、给煤机，关闭对应一次风门。

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # 炉C排粉机 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门已封闭

电机绝缘合格

管道连接完好

保温完好

试验设备系统情况
工业系统已投运且压力正常

电机已送电

乏气风门及各一次风门动作灵活可靠

烟气通道畅通

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
合闸为红色；分闸为绿色；事故跳闸为闪黄。

热工：

电气：

保护动作试验
风机轴承温度＞75℃报警，＞80℃跳闸。

热工：

电气：

电机轴承温度＞80℃报警，＞90℃跳闸。

热工：

电气：

风机振动＞4.5mm/s报警，＞7.1mm/s跳闸。

热工：

电气：

连锁试验
排风机故障跳闸，连跳磨煤机、给煤机，关闭对应一次风门。

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # 炉D排粉机 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门已封闭

电机绝缘合格

管道连接完好

保温完好

试验设备系统情况
工业系统已投运且压力正常

电机已送电

乏气风门及各一次风门动作灵活可靠

烟气通道畅通

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
合闸为红色；分闸为绿色；事故跳闸为闪黄。

热工：

电气：

保护动作试验
风机轴承温度＞75℃报警，＞80℃跳闸。

热工：

电气：

电机轴承温度＞80℃报警，＞90℃跳闸。

热工：

电气：

风机振动＞4.5mm/s报警，＞7.1mm/s跳闸。

热工：

电气：

连锁试验
排风机故障跳闸，连跳磨煤机、给煤机，关闭对应一次风门。

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # 炉A磨煤机 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门或检查孔门已封闭

电机绝缘合格

管道连接完好

保温完好

试验设备系统情况
工业系统已投运且压力正常

电机已送电

油站已投运

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
合闸为红色；分闸为绿色；事故跳闸为闪黄。

热工：

电气：

保护动作试验
磨煤机轴承温度＞45℃报警，＞55℃跳闸。

热工：

电气：

电机轴承温度＞80℃报警，＞90℃跳闸。

热工：

电气：

正常润滑油压≥0.25MPa。
润滑油压＜0.08MPa报警，＜0.05MPa跳闸。

热工：

电气：

连锁试验
排风机故障跳闸，连跳磨煤机、给煤机，关闭对应一次风门。

热工：

电气：

润滑油压＜0.05MPa，磨煤机跳闸、给煤机跳闸。

热工：

电气：

减速油站重故障，磨煤机跳闸、给煤机跳闸。

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # 炉B磨煤机 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门或检查孔门已封闭

电机绝缘合格

管道连接完好

保温完好

试验设备系统情况
工业系统已投运且压力正常

电机已送电

油站已投运

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
合闸为红色；分闸为绿色；事故跳闸为闪黄。

热工：

电气：

保护动作试验
磨煤机轴承温度＞45℃报警，＞55℃跳闸。

热工：

电气：

电机轴承温度＞80℃报警，＞90℃跳闸。

热工：

电气：

正常润滑油压≥0.25MPa。
润滑油压＜0.08MPa报警，＜0.05MPa跳闸。

热工：

电气：

连锁试验
排风机故障跳闸，连跳磨煤机、给煤机，关闭对应一次风门。

热工：

电气：

润滑油压＜0.05MPa，磨煤机跳闸、给煤机跳闸。

热工：

电气：

减速油站重故障，磨煤机跳闸、给煤机跳闸。

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # 炉C磨煤机 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门或检查孔门已封闭

电机绝缘合格

管道连接完好

保温完好

试验设备系统情况
工业系统已投运且压力正常

电机已送电

油站已投运

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
合闸为红色；分闸为绿色；事故跳闸为闪黄。

热工：

电气：

保护动作试验
磨煤机轴承温度＞45℃报警，＞55℃跳闸。

热工：

电气：

电机轴承温度＞80℃报警，＞90℃跳闸。

热工：

电气：

正常润滑油压≥0.25MPa。
润滑油压＜0.08MPa报警，＜0.05MPa跳闸。

热工：

电气：

连锁试验
排风机故障跳闸，连跳磨煤机、给煤机，关闭对应一次风门。

热工：

电气：

润滑油压＜0.05MPa，磨煤机跳闸、给煤机跳闸。

热工：

电气：

减速油站重故障，磨煤机跳闸、给煤机跳闸。

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # 炉D磨煤机 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门或检查孔门已封闭

电机绝缘合格

管道连接完好

保温完好

试验设备系统情况
工业系统已投运且压力正常

电机已送电

油站已投运

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
合闸为红色；分闸为绿色；事故跳闸为闪黄。

热工：

电气：

保护动作试验
磨煤机轴承温度＞45℃报警，＞55℃跳闸。

热工：

电气：

电机轴承温度＞80℃报警，＞90℃跳闸。

热工：

电气：

正常润滑油压≥0.25MPa。
润滑油压＜0.08MPa报警，＜0.05MPa跳闸。

热工：

电气：

连锁试验
排风机故障跳闸，连跳磨煤机、给煤机，关闭对应一次风门。

热工：

电气：

润滑油压＜0.05MPa，磨煤机跳闸、给煤机跳闸。

热工：

电气：

减速油站重故障，磨煤机跳闸、给煤机跳闸。

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # 炉A空预器 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门或检查孔门已封闭

电机绝缘合格

管道连接完好

保温完好

试验设备系统情况
工业系统已投运且压力正常

电机已送电

空预器进出口挡板动作灵活可靠

烟气通道畅通

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
合闸为红色；分闸为绿色；事故跳闸为闪黄。

热工：

电气：

保护动作试验
导向轴承油温≥55℃时，备有油泵自启动；≥70℃时，报警。

热工：

电气：

推力轴承油温≥55℃时，备有油泵自启动；≥70℃时，报警。

热工：

电气：

连锁试验
A空预器故障跳闸，其辅助马达自启动；连跳对应引风机、送风机、C、D排风机、磨煤机、给煤机；RB动作。

热工：

电气：

两台故障跳闸，相应辅助马达自启动；延时5min，连跳两台引风机、送风机，四台排风机、磨煤机、给煤机；MFT动作。

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # 炉B空预器 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门或检查孔门已封闭

电机绝缘合格

管道连接完好

保温完好

试验设备系统情况
工业系统已投运且压力正常

电机已送电

空预器进出口挡板动作灵活可靠

烟气通道畅通

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
合闸为红色；分闸为绿色；事故跳闸为闪黄。

热工：

电气：

保护动作试验
导向轴承油温≥55℃时，备有油泵自启动；≥70℃时，报警。

热工：

电气：

推力轴承油温≥55℃时，备有油泵自启动；≥70℃时，报警。

热工：

电气：

连锁试验
B空预器故障跳闸，其辅助马达自启动；连跳对应引风机、送风机、C、D排风机、磨煤机、给煤机；RB动作。

热工：

电气：

两台故障跳闸，相应辅助马达自启动；延时5min，连跳两台引风机、送风机，四台排风机、磨煤机、给煤机；MFT动作。

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # 炉火检冷却风机 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门或检查孔门已封闭

电机绝缘合格

管道连接完好

试验设备系统情况
电机已送电

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验

连锁试验
A风机运行，母管压力＜6KPa联动B风机

热工：

电气：

B风机运行，母管压力＜6KPa联动A风机

热工：

电气：

保护动作试验
母管压力＜4.5KPa延时60s MFT动作。

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # 锅炉主保护 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门或检查孔门已封闭

电机绝缘合格

管道连接完好

试验设备系统情况
工业水系统已投运且压力正常

压缩空气系统已投运且压力正常

锅炉已上水

锅炉已具备启动条件

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
锅炉手动打闸

热工：

电气：

保护动作试验
两台空预器主马达全停延时5s

热工：

电气：

锅炉总风量<30％BMCR延时30s

热工：

电气：

两台送风机全停

热工：

电气：

两台引风机全停

热工：

电气：

初次点火失败

热工：

电气：

丢失所有燃料

热工：

电气：

丢失所有火焰

热工：

电气：

火检冷却风母管压力≤4.5kPa,延时10s & 火检冷却风机出口母管压力≤6.5kPa

热工：

电气：

汽包水位>350mm & PCV阀未全开

热工：

电气：

汽包水位<-350mm & PCV阀未全开

热工：

电气：

锅炉吹扫完成后600s未点火

热工：

电气：

火检冷却风压<4.5KPa延时10s

热工：

电气：

锅炉炉膛压力≥＋1.96kPa

热工：

电气：

锅炉炉膛压力≤-1.96kPa

热工：

电气：

MFT已跳闸&无MFT跳闸条件（即MFT继电器电源丢失）

热工：

电气：

仪用空气压力≤4.5bar延时10s

热工：

电气：

连锁试验
汽机跳闸&锅炉负荷>40％BMCR

热工：

电气：

汽机跳闸延时10s & 锅炉负荷<40％BMCR &（高旁或低旁全关）&炉膛已点火

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # 锅炉GFT 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门或检查孔门已封闭

电机绝缘合格

管道连接完好

试验设备系统情况
工业水系统已投运且压力正常

压缩空气系统已投运且压力正常

锅炉已上水

锅炉已具备启动条件

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
合闸为红色；分闸为绿色；事故跳闸为闪黄。

热工：

电气：

保护动作试验
锅炉MFT继电器已动作

热工：

电气：

运行人员关点火天然气快关阀指令发出

热工：

电气：

点火天然气快关阀未全开

热工：

电气：

点火天然气快关阀全开后15s & 点火天然气排空阀未全关

热工：

电气：

运行人员关助燃天然气快关阀指令发出

热工：

电气：

助燃天然气快关阀未全开

热工：

电气：

助燃天然气快关阀全开后15s & 点火天然气排空阀未全关

热工：

电气：

助燃天然气快关阀已全开 & 助燃天然气进气调节阀后压力≥80KPa & 助燃天然气进气调节阀后压力≥120KPa

热工：

电气：

任意天然气角停运指令发出，点火天然气角阀1、2未均未全关 or 助燃天然气角阀1、2均未全关

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # A引风机冷却风机 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门已封闭

电机绝缘合格

管道连接完好

试验设备系统情况
电机已送电

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
合闸为红色；分闸为绿色；事故跳闸为闪黄。

热工：

电气：

保护动作试验
A风机跳闸，B风机联动

热工：

电气：

B风机跳闸，A风机联动

热工：

电气：

A、B风机全停延时3s，A引风机跳闸

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

机组及设备名称 # B引风机冷却风机 编号：炉-
试验目的

试验时间

确 认
备 注
试验条件
工作票情况
该设备及相关设备工作票已结束或已收回

安全措施执行情况
脚手架已拆除

人孔门已封闭

电机绝缘合格

管道连接完好

试验设备系统情况
电机已送电

试验项目
标 准
结论
强制信号点
批准人
强制人
解除人
事故打闸试验
合闸为红色；分闸为绿色；事故跳闸为闪黄。

热工：

电气：

保护动作试验
A风机跳闸，B风机联动

热工：

电气：

B风机跳闸，A风机联动

热工：

电气：

A、B风机全停延时3s，B引风机跳闸

热工：

电气：

试验说明

验收签字
运行人员
运行车间
热控车间
电气车间
机务车间
设备部
运营部

检修副总工

运行副总工

总工程师

电除尘器空载试验
时间： 年 月 日
当天气象情况
天气：
气温：
相对湿度

U1（V）
I1（A）
U2（KV）
I2（mA）
火花率
（次/s）
A11

A12

A13

A14

A21

A22

A23

A24

B11

B12

B13

B14

B21

B22

B23

B24

验收签字
运 行

锅 炉

电 气

电气车间

运行车间

锅炉车间

设 备 部

运 营 部

设备试运记录
编号：
试运设备

所属系统

试运目的

试运时间

试运参数
阀门（档板）开度
电流
振动（x/y）
轴承温度
出口压力
风机
电机
风机
电机

试 运 人

车 间

填表说明：
1、数据一律填写DCS显示参数。 2、“阀门（档板）开度”填写影响设备出力的阀门或档板，一般为风机或泵的出口门。 3、“编号”以日期编号，“试运时间”填写起止时间。
