1 仪器综述

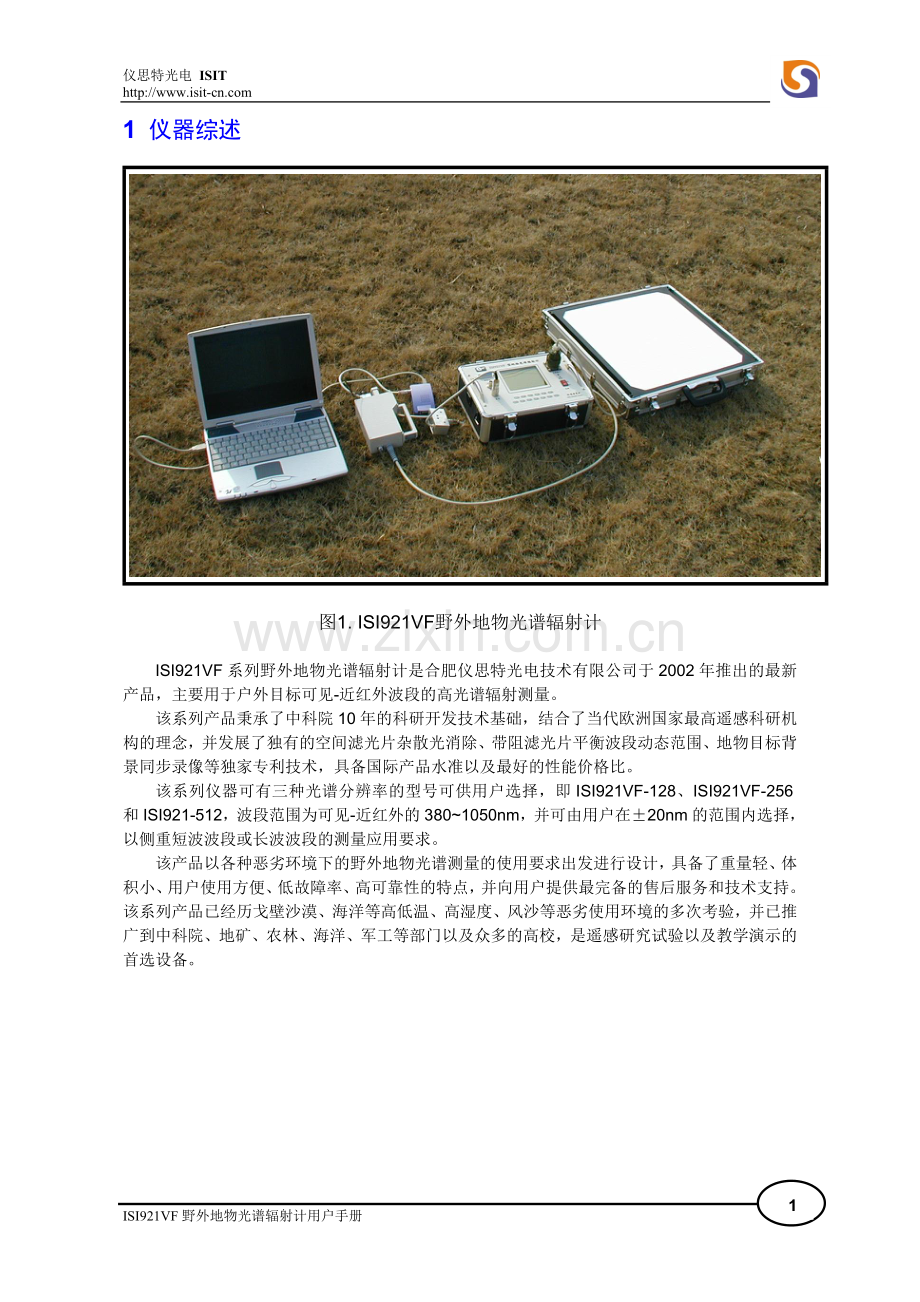

图1. ISI921VF野外地物光谱辐射计

ISI921VF系列野外地物光谱辐射计是合肥仪思特光电技术有限公司于2002年推出的最新产品，主要用于户外目标可见-近红外波段的高光谱辐射测量。
该系列产品秉承了中科院10年的科研开发技术基础，结合了当代欧洲国家最高遥感科研机构的理念，并发展了独有的空间滤光片杂散光消除、带阻滤光片平衡波段动态范围、地物目标背景同步录像等独家专利技术，具备国际产品水准以及最好的性能价格比。
该系列仪器可有三种光谱分辨率的型号可供用户选择，即ISI921VF-128、ISI921VF-256和ISI921-512，波段范围为可见-近红外的380~1050nm，并可由用户在±20nm的范围内选择，以侧重短波波段或长波波段的测量应用要求。
该产品以各种恶劣环境下的野外地物光谱测量的使用要求出发进行设计，具备了重量轻、体积小、用户使用方便、低故障率、高可靠性的特点，并向用户提供最完备的售后服务和技术支持。该系列产品已经历戈壁沙漠、海洋等高低温、高湿度、风沙等恶劣使用环境的多次考验，并已推广到中科院、地矿、农林、海洋、军工等部门以及众多的高校，是遥感研究试验以及教学演示的首选设备。
2 应用性能
2-1 适用场合
本系列型号野外地物光谱辐射计主要应用于户外场合，利用太阳辐射作为照明光源，可测量地物目标的光谱辐亮度；利用漫反射参考板对比测量，可获得目标的反射率光谱信息；通过对经过标定的漫反射参考板的测量，可获得地面的总照度以及直射/漫射照度光谱信息；利用特定的辅助测量机械装置，可获得地面目标的BRDF(方向反射因子)光谱信息参数测量。

如使用适当的人工照明光源，本产品同样可适用于室内场合的测量。

25
ISI921VF野外地物光谱辐射计用户手册

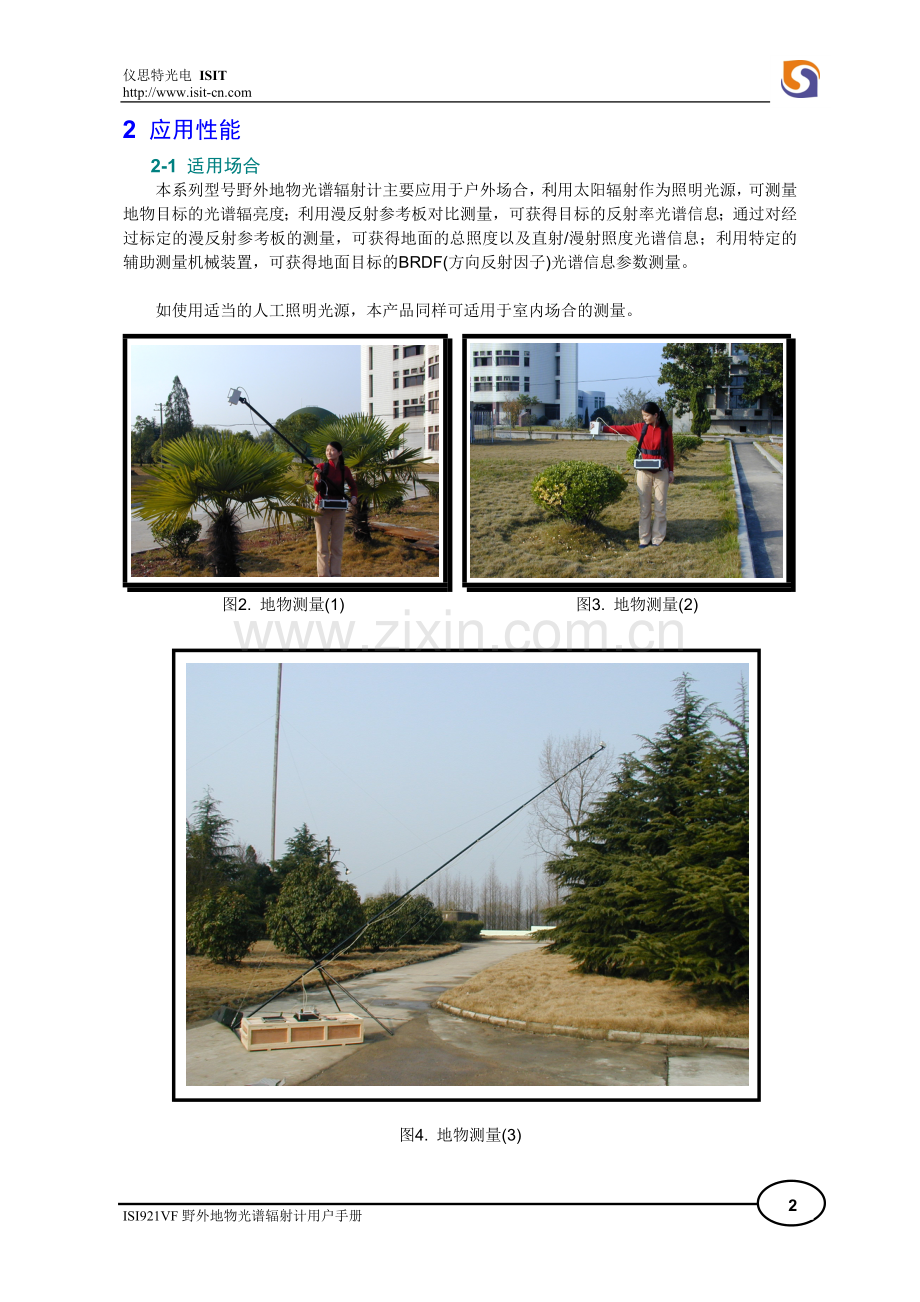

图2. 地物测量(1)

图3. 地物测量(2)

图4. 地物测量(3)

2-2 型号说明
ISI 921 VF-×××-××

W: 附带水体测量功能
G: 附带GPS模块
V: 附带同步显示模块
U: 紫外增强型
N: 近红外增强型
128：128元PDA探测器
256：256元PDA探测器
512：512元PDA探测器
可见-近红外波段
型号序列
ISIT产品

敬请注意：您所选购的产品是否符合您的应用要求

2-3 使用性能
Ø 体积小、总量轻、使用方便，适合单人手持式野外操作，实现地物光谱快速获取
Ø 可靠性强，故障率低，适合各种恶劣环境的野外测试及恶劣路况长途运输
Ø 激光目标指示（不含ISI921VF-128）
Ø 增益及积分时间可自动调整及人工设置
Ø 内置二级光谱消除滤光片
Ø 自动快门本底测量及漂移补偿
Ø 空间滤光片杂散光消除专利技术
Ø 带阻滤光片平衡波段动态范围专利技术
Ø 内置聚合物锂离子电池，可长时间连续工作
Ø 点阵液晶显示器显示操作菜单及测试曲线
Ø 内置大容量非易失性RAM存储测量数据，测量时无需使用便携式计算机
Ø 外接计算机数据处理，配套软件可实现多种功能
Ø 可选地物目标背景同步显示等独家专利技术
Ø 可选GPS模块经纬度自动检测

本型号系列仪器的典型应用：
曾长时间、多次应用于沙漠戈壁（风沙高温）及海冰（潮湿低温）测试

2-4 技术性能
序号
项目
技术指标
ISI921VF-512
ISI921VF-256
ISI921VF-128
1
光谱范围
380 — 1080nm
2
光谱分辨率
2nm
4nm
8nm
3
波长准确性
1nm
1.4nm
2.8nm
4
视场角
3゜
5
等效噪声幅亮度
1×10 –9 W·cm-2·nm-1·sr-1
6
精度
2 %
7
连续工作时间
﹥6小时
8
光谱曲线存储
512条
1000条
256条
9
动态范围
60db
10
增益
0～7： 1～128倍
11
积分时间
0：140ms
1：280ms
2：560ms
0： 70ms
1： 140ms
2： 280ms
0：35ms
1：70ms
2：140ms
12
※GPS定位
20m精度
13
指示光
10mW@665nm 半导体激光器
无
14
※加长测量架
10m@37kg
无
15
※同步录像
彩色图像经视频采集，与光谱数据同步存储。
16
※图像显示
彩色监视器固定于加长测量架上，实时监视被测量的地物目标。
注：带※项为非标准配置内容
3 仪器配置
3-1 基本配置
序号
名称
规格或内容
数量
备注
1
主机箱
3.8kg@285×198×100mm3
1
连包装箱，盖可拆卸
2
测量头部
1.0kg@174×115×51mm3
1
连3m标准长度电缆
3
通讯电缆
1m
1
通过并行口进行数据传输
4
手持测量杆
1.8m，0~60度俯仰角可调
1
用于高远目标测量（128型不配置）
5
智能充电器

1

6
光盘
通讯及数据处理软件
1

7
其他附件
或备用件
整机包装箱
1

充电电缆
1

保险丝
2

M4×10安装螺丝
6

显示对比度调节工具
1

3-2 可选扩展配置
序号
名称
规格或内容
备注
1
加长电缆
3～6m
连接原3m标准电缆
允许小于10m的电缆总长度
2
加长测量杆/架
～10m
>2m为拼接式
<3m可采用手持式
>3m为固定支架
3
GPS模块
定位精度20m
测量点经纬度数据同步保存
4
同步录像模块
45˚视场角
测量目标/背景图象同步观测存储
测量范围指示
USB接口接笔记本电脑
5
图像显示模块

彩色监视器固定于加长测量架上，实时监视被测量的地物目标。
6
备用电池组

若用户选“图像显示模块”或“GPS”模块，基本配置只能连续工作4小时，要延长工作时间，建议采购一组备用电池组。
7
标准参考板
280×250mm2
400×400mm2
500×500mm2
不同面积，不同灰度
半球反射率及方向反射因子标定数据

4 结构及连接
4-1 主机面板结构

图6. 主机面板示意图

主机面板的部件及其功能描述如下：

部 件
功能描述
1
电源开关
仪器开关电源操作
2
头部电缆连接插座
连接光学测试头部
3
USB口通讯电缆插座
连接笔记本或台式电脑，进行数据传输
4
GPS天线插座
GPS接收天线（为选择配置）
5
充电插座
主机内置鋰电池充电，※同步录像摄像头电源
6
液晶显示屏
操作界面文字、曲线显示
7
对比度电位器
液晶屏对比度调节
8
保险丝座
主机保险丝
9
键盘
数字键0～9
菜单选择及数字输入
确认键(ENTER)
功能确认
退出键(ESC)
返回上级菜单
复位键(RESET)
系统复位

4-2 光学头部结构

图7. 光学头部

如图所示，光学头部上有以下部件：
Ø 电缆： 用于连接主机箱
Ø 镜头： 配有与主光轴平行的半导体激光指示器
Ø 把手： 手持之用，上置有“测量”和“指示”按钮（大拇指部位）
Ø 支架安装孔： 2个M4螺孔，用于固定安装
Ø ※摄像头： 同步显示功能的图象获取；为选择配置

4-3 基本配置连接
注意：所有电气连接必须在关电的状态下进行，否则可能引起设备损害！

4-3-1 安装
如测试采用手持操作方式，则无需任何机械安装。
如采用手持测量杆，需事先使用两个M4×10螺钉将测量头部固定于测量杆顶部，并调整好所需的测量角度。

4-3-2 测量工作
测量工作状态仅需主机和测量头部，无需连接电脑；如在非移动场合进行长时间连续测量，并欲同步查看测量曲线，也可同时连接笔记本或台式电脑。

4-3-3 数据传输
数据传输时无需连接测量头部，只需使用通讯电缆连接主机的通讯端口和计算机的USB口。电缆连接工作必须在关机状态下进行。

4-3-4 充电
充电时将充电器连接220V电源，使用充电电缆连接充电器和主机。

5 使用准备
5-1 软件安装
⑴ 首先，复制仪器数据处理软件包及仪器自带的USB口驱动软件。然后，运行仪器数据处理软件安装程序包中的 “Setup.exe” 文件安装ISI921VF.EXE运行程序（最好创建该软件的快捷方式到计算机桌面）；
⑵ 再用仪器自带的USB口连接电缆连接主机和仪器（电缆连接好后，打开仪器电源），这时，屏幕上会出现“添加新硬件向导”窗口；按照其提示步骤，一步一步地安装USB口驱动软件，直至完成。安装完成后，查看“控制面板”中的“系统硬件”，在“端口”下，应该增加了一个额外的COM端口，把它设置为COM5。
注意：在计算机不止一个USB口时，请确保仪器连接的USB口为COM5口。您可以监视着此窗口，把仪器连接电缆拔下、再连接即可看出。

5-2 充电
仪器初次使用或长期不用，使用前需进行充电操作。如电池电量不足，开机时会显示“Charge”的提示；如电量严重不足，可能会造成开机后无显示。
有关充电操作，请参看本用户手册8-3。

5-3 检查及调整
仪器开机后会在1秒之内在显示屏出现主菜单，这表示仪器控制电路正常。如能测得光谱曲线，则表明系统正常
充满电的仪器开机后可能会有显示不正常的情况，可能是因为环境温度变化过大造成的，这时可调节主机面板的对比度电位器。如仍无主菜单显示，可使用复位建进行复位。
测试前应使用相应的菜单功能，按照测量需要对仪器进行设置。仪器的所有设置会记忆保留。

6 主机菜单及操作
6-0主菜单

CHOICE（ ）：

1 Setup
2 Reference
3 Target
4 Display
5 Test
6 Communes
7 Water Test **
8 Real image
9 GPS Position

** LT: XXO XX’XX” N
** LG: XXXO XX’XX”E

**：该项功能只在探测器为256元以上的仪器中且是根据可户要求才配置。

主菜单说明：

序号
名称
功能说明
1
Setup
参数设置
时间、工作模式、增益、积分时间、曲线号、水体测量时间间隔设置
2
Reference
参考板测量
探测器本底测量、2N条光谱曲线测量、平均、显示并存储
此测量模式将生成后缀为.ref的 数据文件
3
Target
目标测量
探测器本底测量、2N条光谱曲线测量、平均、显示并存储
此测量模式将生成后缀为.tat的数据文件
4
Display
显示
主机内存中光谱数据曲线显示及即时观察被测目标的反射率
5
Test
检验测试
测量后显示测量曲线，但不存盘
6
Communes
通讯
将仪器内存数据传输到PC
7
Water Test
水测量(选项)
探测器本底测量、显示并存储
此测量模式将生成后缀为.wat的数据文件
8
GPS Position
GPS 定位(选项)
GPS系统工作，接收卫星定位信号；
9
Real Image
同步摄像(选项)
同步图象采集；须接计算机、摄像头及图象采集卡；计算机上必须安装采集卡驱动。
在主菜单状态直接操作功能对应数字，即可进入功能或子菜单操作

“8”、“9”两项功能不作为基本配置功能；

6-1 〖 Setup 〗仪器参数设置

：
：090
：ON
：5
：2
：03
：09
：17
：14
：21
：35

：4
Fst Curue Code
（000－999）
Auto Gain
Gain
Inte
Year
Month
Day
Hour
Minute
Second
Average Num.
（0 — 4）

〖 Setup 〗仪器参数设置子菜单有10项设置内容，包括：起始光谱曲线号、增益、CCD积分时间、内部时钟（包括年、月、日、时、分、秒）。
仪器关机后仍保存光谱曲线号、增益、积分时间且内部时钟照常运行。设置参数过程中，任何时侯按下“ESC”键，均退出当前设置参数功能回到主菜单，且保持未设置的项目原设定参数不变。在设置某项参数时，要完整设置（即该项参数是几位数，就输入几位数值），如果只改变此项参数某一位，则设置无效，仍保持原参数不变，设置完某项参数后，按回车“↙”键，光标移到下一行参数起始位置，可继续设置下一项参数。如果某项参数需保持原值，则可不设置，直接按“↙”光标移至再下一行。
各项功能说明如下：

序号
名称
功能说明
1
Fst Curue Code
起始光谱曲线号.（000 — 510）：三位数有效，输入的数值为即将开始测试的第一条曲线的编号，只要不重新设置，每测一条曲线，该编号自动加1，关机后此编号仍可保持。
2
Auto Gain
自动增益（ON/OFF）：光标在此项设置时，按下任一数字键可改变原状态，即ON→OFF或OFF→ON。如按回车“↙”键则保持原状态并进入下一项设置。在自动增益ON状态下，系统会自动选择合适的增益和积分时间（测水功能除外）。
在自动增益OFF状态下，可以手工设置增益和积分时间。
3
Gain
增益（0 — 7）：增益值为0时最小，7为最大，如果输入值超出此范围，则在正式测量时增益值强行置为0。如不重新设置则保持原值不变。信号放大率与增益值G的关系为2G，即按2倍比例递增。

4
Inte
积分时间（0 — 2）：积分时间为0时为最小，2为最大，如果输入值超出此范围，则一律计为“0”。积分时间为零时CCD积分时间约为80ms，单条曲线测量时间（不进行测本底和调零操作）约为1.3秒。积分时间亦按2倍关系递增。但请注意的是积分时间与仪器响应并不成绝对线性关系。
较长的积分时间将改进测量信号的信噪比，但使测量时间加长。在自动增益ON状态下，仪器将自动选择Inte=2，除非在增益=0即最小时仍有限幅。如果用户想提高测量速度，请将Auto Gain设置为OFF状态自行进行积分时间设置。
5
Year
时间(YY/MM/DD/HH/MM/SS)
此六项合起来为时间设置，菜单提示当前内部时钟时间，光标指向待设项（年，月，日，时，分，秒）。
6
Month
7
Day
8
Hour
9
Minute
10
Second
11
Average Num.
(0 — 4)：
测量平均精度N（0 — 4）：表示测量结果数据为2N 次测量的平均值；最多为16次平均。用户可以自行设定。

完成设置参数操作后，打开镜头盖即可进行测量。一次测量仪器将进行2N次的曲线采样和平均（测水除外）；而一次完整的测量必须包括对CCD本底信号的测量和扣除，如果仪器设置为自动增益状态，仪器则首先将进行增益和积分时间的调整。

6-2 〖 Reference 〗 参考板测量
在主菜单上键入“2”，选择此功能。进入此功能后，仪器将首先进行测量本底的工作，此时可听见光学头部发出轻微的“喀哒”声，此为挡板继电器闭合的声音。仪器光学头部再次发出“喀哒”声后表示本底测量完成，挡板打开。随后仪器即进行信号测量。完成测量和运算后，显示屏将显示第一条测量曲线，并附有此曲线的曲线号、增益、积分时间。如果按下“↙”键即可进行下一条曲线的测量。在此工作方式下测量的曲线数据在传输到计算机进行数据处理时，生成的光谱文件自动以“.ref” 作为文件的扩展名；表示此为参考板文件。

进入测试状态后可以使用测量手柄上的“►”键进行下一条曲线测试
在测试前可以使用“☼”键打开指示激光器进行目标对准。

6-3 〖 Target 〗 目标测量
在主菜单上键入“3”，选择该功能。测量过程与“2” 功能的测量基本相同。只是测试的曲线数据在传输到计算机进行数据处理时，生成的光谱文件自动以“.tat”作为文件的扩展名；表示此数据为目标地物文件。

6-4 〖 Display 〗 显示
在主菜单上，选择“4”，进入Display显示功能。LCD屏幕显示该功能的子菜单

1、Spect. curve
2、Refl. curve

选择“1”，出现如下子菜单，显示测量的光谱曲线；

Curve Code：
（000－510）：081

Esc to Exit

这时即可输入需显示的光谱曲线号，LCD屏幕显示坐标、光谱曲线，并在屏幕右侧显示曲线号，测量该曲线的增益和时间。每按一次“↙”键，显示同类型曲线，曲线号自动加1，显示下一条曲线。如果遇到屏幕显示“NO！”，则说明系统并无存储此编号的曲线。按“Esc”键可退回上一级菜单。
若在上一级菜单中选择“2”，出现如下子菜单，可以即时观看被测目标的反射率。

Tar. Code：
（000－510）：006

Ref. Code：
（000－510）：000

Ref. Type
(1- W 2- G):

ENTER EXECUTE

“Tar. Code” 表示选择目标光谱曲线；屏幕上显示的曲线号为所测最新一条目标（Tar ）曲线，为默认选择。若用户不另选，系统即把它作为目标曲线。“Ref. Code” 表示选择参考板光谱曲线；同理，屏幕上显示的曲线号为所测最新一条参考板（Ref ）曲线，为默认选择。“Ref. type” 表示选择参考板类型；“1－W 2－G”表示：键入“1”选择白板（W表示white）；键入“2”选择灰板（G表示gray）。最后，按下“↙”键，屏幕上即可显示出所选目标的反射比曲线。两种参考板的反射比数据事先已由主机程序传入，存储在内部RAM里，无需用户考虑（ISI921VF-512不包含此项功能）。

6-5 〖 Test 〗 检验测试
在主菜单上键入“5”选择此功能。测量过程类似上述〖 Reference 〗 参考板测量和6-3 〖 Target 〗目标测量功能，但是，数据不存储，所以，显示的光谱曲线号为无效编号（从0700开始）。此功能只是为了给用户提供一个判定客观环境和系统功能是否正常的窗口。所显示的光谱曲线号仅为测试计数，不破坏原光谱曲线号的计数。此功能一旦进入，即开始自动测量，用户不用按任何键。需退出时，按“Rst”键。在正进行中的测量完成后退回主菜单。

6-6 〖 Communes 〗 通讯
1、使用通讯电缆联接计算机USB口和仪器的USB口插座。（这时检查计算机“控制面板”的系统硬件，在“端口”下应该有COM5口；若没有，请关断仪器电源，重新连接。）
2、 计算机运行ISI921VF.EXE，进入数据处理程序界面；
3、 计算机选择菜单“文件\设置”或工具按钮“设置”，弹出选择文件窗口，选择好相关的文件和参数；激活菜单“文件\通讯”或工具按钮“传输”。
4、 计算机选择菜单“文件\通讯”或工具按钮“传输”，弹出数据传输窗口；此处用户可以更改传输路径及在选定的路径下创建新文件夹。
5、 这时在仪器主菜单上选择“6”，进入通讯功能的“联机”等待状态：

Waiting！

5、在计算机上数据传输窗口中按下“联机”命令按钮，若有显示“联机成功！”则表示双方联机成功，即可进行以下传输；若联机不通，检查计算机“控制面板”的系统硬件，看看在“端口”下有无COM5口；若没有，请关断仪器电源，重新连接。
6、这时仪器的屏幕显示如下；分别输入待传输文件的起始文件号（Str code）和截止文件号（End code），按下“↙”键；
Transfer：
Str code：
（000－999）：081

End code：
（000－999）：100

ENTER EXTCUTE

7、计算机上按下“开始传输”钮；传输开始；传入的光谱数据文件存储到您选择的路径下。传输结束后，传输结束会弹出信息框“数据传输完毕”。仪器面板上显示：

Complete

每次传输，硬盘上相同路径下的旧文件会被新的同名文件覆盖，所以每次在传输数据之前，注意创建新的子目录或做好旧文件的备份工作。

6-7 〖 Water Test 〗 水测量

在仪器主菜单上键入“7”选择此功能。屏幕显示

Time Span
(XX ×100ms):

测水时间间隔以100ms为单位，设置两位数XX，每两次测量间隔为XX×100ms。
在次项测量时，关闭“Auto Gain”，即在“Setup”中把“Auto Gain”设置为“OFF”；用户自己设置“Gain”和“Inte ”。为保证能够快速测量，一般设置“Inte ”为“0”。
数据在传输到计算机进行数据处理时，生成的光谱文件自动以“.wat”作为文件的扩展名；表示此数据为测水数据文件。
6-8 〖 Real Image 〗 实时图象
此项功能需要在PC机实时控制下完成。之前需把图象采集卡、仪器机箱用专用电缆与PC机的USB接口连接好。仪器主控机键入“8”即可。屏幕显示：

Waiting！

之后等待PC机的联机、采集指令，自动完成各操作。直至PC机发出“停止采集”指令，才退回主菜单。

6-9 〖 GPS Position〗 GPS 定位
在进入此项功能之前，要连接好GPS天线。键入“9”， 屏幕显示：

Waiting！

稍等片刻（大约不超过5分钟），GPS系统接收到卫星数据后，屏幕显示如下：

Complete ！

LT: 31O 57’30” N
LG: 117O 38’17”E

即表示接收卫星数据成功。这些卫星数据即时保存在系统内存里，直至被下次接收的新的卫星数据刷新。

7、 数据处理

7-1 数据格式
光谱数据文件以文本形式存储。每个文件前八行为文件信息；包括：文件名（第一行）、
增益（Gain）、积分时间(Int. Time)、测量时间（Time）、最大值（Maximum）、最小值（Minimum）及经纬度（若仪器无此功能，则此信息无效）。以下为256/128个波长点及其对应的光谱数据。数据已进行过归一化处理。 文件扩展名为“.ref”、“.tar”、、“.wat”，应该分别代表“参考板”、“目标”及“水”的测量； 在菜单“处理\计算反射率”下或工具按钮“计算反射率”下，用户可根据弹出的窗口中各命令按钮的要求，依次选择相应的文件进行光谱反射率计算；用户可在信息框中输入需要记录的文件信息，该信息随本光谱反射率数据一同存储，位于反射率文件第二行。

7-2 数据传输
要进行数据处理，首先需要把仪器中储存的测量数据传输到计算机里。具体操作：
①、在计算机上运行数据处理程序“ISI921VF.EXE”，出现以下窗口：

②、选择菜单“文件=》设置”或单击“设置”工具按钮进行相关文件的选择和有关参数的设置(如下图)：

在这个窗口里选择数据传输必须的波长文件、传输路径、探测器相元数等文件参数以及计算目标反射率所必须得参考板反射比文件。窗口下方显示这些信息，有些参数设定了默认值，用户可以重新选择以改变此默认值。所需文件参数都设定完毕后退出此窗口。在波长文件选定之前，“传输文件” 按钮是禁用的；只有选定了波长文件，此按钮才被激活。
③、选择菜单“文件=》通讯”或单击“传输文件”按钮进入数据传输功能(如下图)：

在此窗口中，可以修改在上一窗口中设置的传输路径，还可以在设定的路径下创建新的文件夹。也可以直接进行“联机”、传输。只有在联机成功后，“传输”按钮才被激活。
注：在按下“联机”按钮之前，仪器方面，应先按下“6”，进入通讯等待状态。
传输开始后，窗口下放的信息框内显示传输的文件总数、已完成传输的文件数量及当前的传输路径。
④、按照“6-6 〖 Communes 〗 通讯”介绍的详细步骤操作即可。
⑤、 单击“返回”，即退回主界面。

7-3 打开文件（光谱文件、反射率文件）
选择第四\五个工具按钮；该功能只能在坐标图上显示一条数据。即每次打开一条数据会清除原坐标图上的曲线。

选择菜单“显示”中“显示光谱文件”或“显示反射率文件”，也可以单击第四或第五个工具按钮进入文件显示功能；在弹出的对话框里，选择好待打开文件，单击“打开”即可(如下图)。
坐标图上显示的是曲线，右侧的列表中是曲线数据，而上方的文本框里是该数据相关信息。

7-4 重叠显示文件（光谱文件、反射率文件）

选择第六个工具按钮；该功能能在坐标图上显示多条数据。即每次打开一条数据不清除原坐标图上的曲线(见下图)；具体操作与上述相同。

7-5 计算反射率
选择第八个工具按钮；此功能用来计算目标物质的反射率。（见下图）

按照弹出窗口上各命令框中字样提示，选择好所需各文件：①“参考板文件（.ref）”是指仪器测量的所选参考板的光谱文件；②“目标文件（.tat）”是指仪器测量的目标物质的光谱文件；也是您要计算反射率的物质。
两个数据文件都选好后，激活“计算反射率”命令钮，单击之，在弹出的信息框中输入有关信息（也可为空），确定后即可。算好的反射率文件（.spt）保存在目标文件（.tat）所在目录下；同时显示在坐标图上。
7-6 打印（打印光谱文件、打印反射率文件）
由于光谱文件、反射率文件类型不同，所以分为两个不同功能；分别为第九、第十个命令钮，也可用菜单选择。选择此功能后，会弹出通用的打印对话框（见下图）；

象一般的打印操作一样，确定后，即可打印出坐标图上显示的曲线。
7-7 同步摄像
选择第十二个工具按钮。弹出以下窗口：

在此窗口内分若干区域分别完成工具按钮、同步图象显示、即时（或：历史）数据显示、图象色彩调节、历史数据显示设置及即时采样设置等。
在采集之前需要完成以下几步工作，否则采集工作不能进行。
① 图象采集卡的设备初始化：点击左上角的“设备初始化”工具按钮即可。初始化成功后，图象显示框会显示实时图象；
② 设置起始文件号：即即将采集的数据、图象的起始序号。如果不设置，将采样默认值0作为起始序号；
③ 选择波长文件：即选择仪器的波长文件
④ 设置存储路径：即选择即将采集的数据、图象所要存储的文件夹；
⑤ 联机：用专用电缆连接好仪器和PC机的USB接口后，仪器反面进入“8”功能，PC机方面在“同步图象”功能界面内，点击左上角“联机”按钮，若无故障会弹出“联机成功”信息框， 表示联机完成。
完成以上几步后，即可进入同步数据、图象的采集。这时无需在仪器方面进行任何操作，只要在此界面内点击“启动采样”按钮，系统即可开始自动采样工作。每完成一次采样，数据、图象文件自动保存在所设置的路径内，并即时显示在相应区域。数据文件以文件名为Txxx.tat保存, 图象文件以文件名为Pxxx.bmp保存。之后，文件序号自动加一，继续采样下去。同时在界面最下部的文本框里显示采样信息。当按下“停止采集”工具按钮后，系统完成当前采样即退出采样功能。
7-8 累加平均
此功能用于对采样数据或反射比数据进行累加平均。在计算机程序主界面上选择工具按钮“累加平均”，会弹出一个小窗口（如下图）：

在此窗口中，按下“选择文件”钮，文件栏激活，此时，就可以任意选择采样数据文件或反射比数据文件；按住计算机键盘“Ctrl”键，可以连续在文件栏中选择多个文件进行累加平均运算；按下“累加平均”钮，即开始计算；在弹出的信息输入框中可输入信息，也可为空；在弹出的保存对话框中，可键入新的文件名保存此平均值文件。
注：应该把此平均值文件保存为原文件相同的类型，即，用同原文件相同的扩展名。

7-9传输参考板反射比数据
此数据出厂前已由厂方输入测量系统，无需用户考虑。但万一出现测量系统某些意外故障造成数据丢失，可选择主界面上第十三个工具按钮（有提示），可以重新传输参考板反射比数据。具体操作是：
① 连接好主机与仪器的USB电缆；仪器键入“0”进入等待与主计算机“联机”状态；
② 计算机主程序选择主界面上第十三个工具按钮，出现子窗口；按下“联机”按钮，联机正常完成时，即出现信息提示；
③ 联机完成后，即可按照子窗口上提示，选择号参数，按下“传输数据”钮即可；传输完成，会出现“数据传输完成！”提示。

7-10其它
① 波长修正（第三个工具按钮）：此功能一般情况下用户不要使用；除非发生特殊情况使得仪器的光学系统有变化而使波长文件不能正确反映仪器光学系统的波长准确性；这时，仪器需要重新进行波长定标从而确定新的波长文件；这样由老波长文件产生的数据文件需要进行波长修正。使用时，单击此钮，按照弹出窗口中各命令钮的提示字样操作即可；
② 清屏（第六个工具按钮）：清除屏幕坐标图上的曲线，以及列表框中数据；
③ 帮助（第十一个工具按钮）：按下此钮，弹出帮助窗口（如下）：

窗口中显示仪器有关信息；还可单击下方的命令条直接链接公司网站查看更详尽的资料。

8 其它操作
8-1开机
打开主机面板上的电源开关，仪器即进入开机状态，如果仪器自检正常，LCD显示屏将显示主菜单。如果蓄电池电量不足，在显示主菜单之前将显示“Charge”，表示仪器应当进行充电后再使用，如果继续使用仪器会自动断电。电池电压不足将可能导致LCD显示屏无显示。为确保数据的准确率，建议开机后预热3分钟以上进行正式测量。

8-2 液晶显示器对比度调节
环境温度会对显示对比度造成较大影响。仪器在较高温度下调整好对比度在移至低气温环境下开机会造成显示偏淡乃至无显示，均属正常情况，请调节对比度电位器。如果显示屏本底发黑，表示对比度过大，此状态将增大耗电量和缩短显示器寿命，也务必进行调整。

8-3 充电
8-3-1 充电器
仪器的充电使用专门设计的聚合物锂离子电池充电器完成。该充电器无记忆、恒流恒压充电、断电续充等诸多功能。仪器内置二组聚合物锂离子电池，分别为+14.4V—1、-14.4V—2，其中+14.4V—1供光谱仪用电，+14.4V—2供图象显示模块用电。二只充电器分别接入转接盒的1和2接口，转接盒的7芯航空插头接入主机的7芯航空插座进行充电（CHARGE）。充电器上设有充电指示灯，显示红色为正在充电，显示绿色为充电完毕。仪器电池充满后可以连续工作6小时以上。

8-3-2 连接
仪器主机与充电器使用专用电缆连接。连接充电电缆时请保持主机和充电器均在关机状态，以保证仪器的安全。

8-3-3 开机
连接好电缆后。
无论在什么工作状态下，开机时二只指示灯均会处于点亮状态，表示二路充电电路的正常加电工作状态。
9 使用注意及维护

Ø 光学头部不可漏光。如需拆下光学头部把手，必须封住相应位置的螺孔；
Ø 用户不可自行打开光学头部，及拧动头部的盖板固定螺丝，否则可能会造成波长定标数据失效；
Ø 通用型产品不得直接对准太阳测量或对激光强信号进行测量，否则可能造成探测器损坏；
Ø 数据传输时将删除同名文件！！！因此，建议每次传输数据后，把数据复制到另外一新建子目录下（最好以测量日期作为目录名）。
Ø 应在相同日照条件下测量目标与参考板；
Ø 若仪器长时间不用，每3个月应充电一次，否则，会缩短电池使用寿命；

10 常见故障及处理方法
常见故障现象
故障可能的原因及处理方法
开机没有菜单
1、机内电池欠电，需要充电；
2、重调液晶显示器对比度（见用户使用手册8-2）。
对菜单“2”或“3”测试时，
液晶显示器显示水平一条直线
1、 头部遮光孔盖未打开；
2、 机内电池欠电，需要充电（-16.8v降低）；
3、 检查19 芯航空插头上的信号线是否脱落，顺时针卸下航空插头电缆罩，特别检查9芯、17芯、18芯、19芯上的信号线是否脱落，有脱落需焊上。
对菜单“2”或“3”测试时，
液晶显示器显示：Sampling
Auto on
1、 机内电池欠电，需要充电（-16.8v降低）；
2、 检查19 芯航空插头上的信号线是否脱落，顺时针卸下航空插头电缆罩，特别检查4芯、5芯上的信号线是否脱落，有脱落需焊上。

技术支持以
