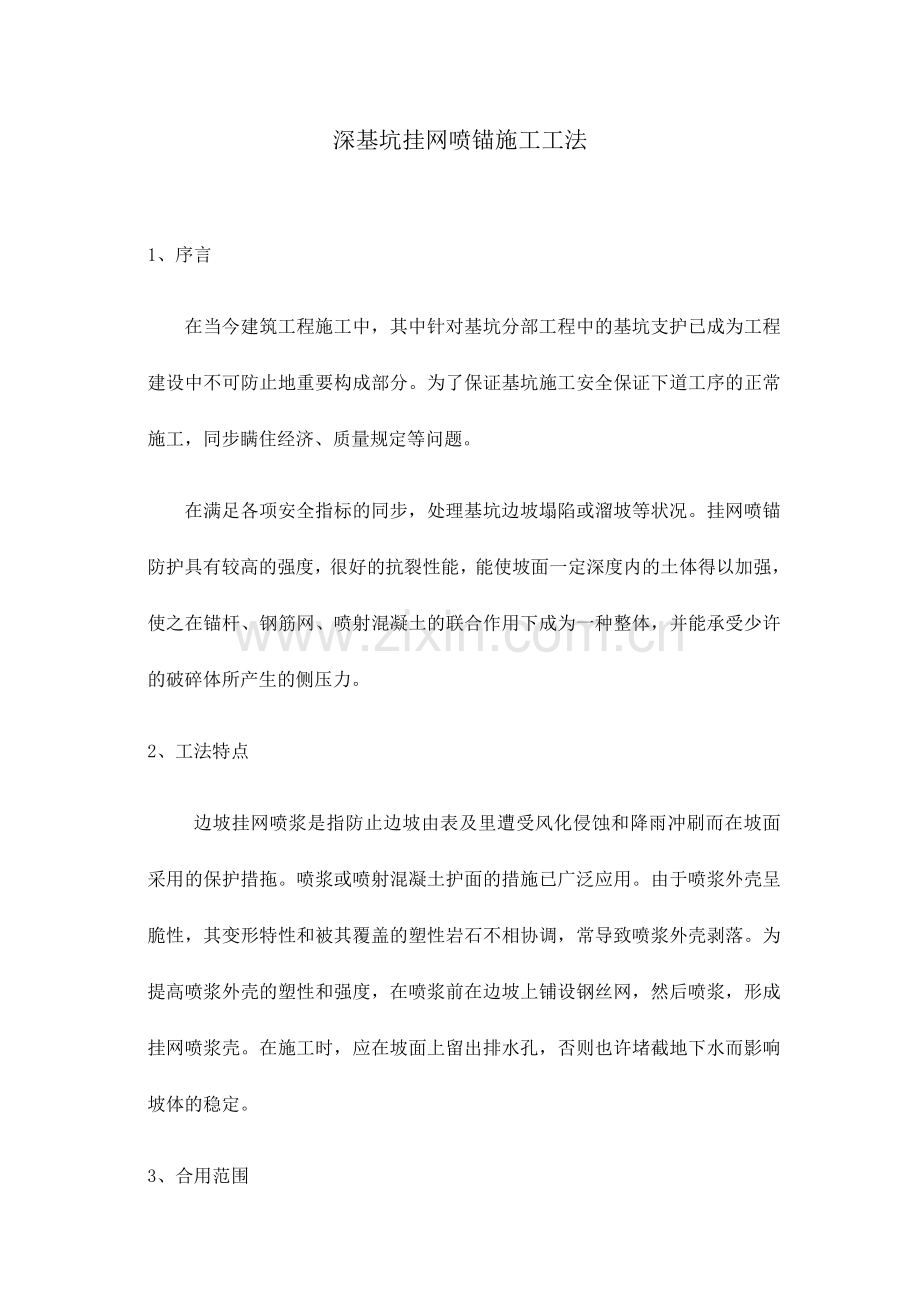

深基坑挂网喷锚施工工法

1、 序言 
在当今建筑工程施工中，其中针对基坑分部工程中的基坑支护已成为工程建设中不可防止地重要构成部分。为了保证基坑施工安全保证下道工序的正常施工，同步瞒住经济、质量规定等问题。
在满足各项安全指标的同步，处理基坑边坡塌陷或溜坡等状况。挂网喷锚防护具有较高的强度，很好的抗裂性能，能使坡面一定深度内的土体得以加强，使之在锚杆、钢筋网、喷射混凝土的联合作用下成为一种整体，并能承受少许的破碎体所产生的侧压力。
2、 工法特点 
边坡挂网喷浆是指防止边坡由表及里遭受风化侵蚀和降雨冲刷而在坡面采用的保护措拖。喷浆或喷射混凝土护面的措施已广泛应用。由于喷浆外壳呈脆性，其变形特性和被其覆盖的塑性岩石不相协调，常导致喷浆外壳剥落。为提高喷浆外壳的塑性和强度，在喷浆前在边坡上铺设钢丝网，然后喷浆，形成挂网喷浆壳。在施工时，应在坡面上留出排水孔，否则也许堵截地下水而影响坡体的稳定。
3、 合用范围 
大多数使用挂网喷锚防护的岩质边坡，其岩层风化破碎严重、节剪发育不完整，破碎岩层较厚。假如这种岩质边坡继续外露风化，将导致坠石或小型倒塌，从而影响整个边坡的稳定性。挂网喷锚防护具有较高的强度，很好的抗裂性能，能使坡面一定深度内的破碎岩层得以加强。
4、 工艺原理 
通过锚杆与土体的锚接作用，再将钢筋网网片与锚杆连接喷射混凝土，在锚杆、钢筋网、混凝土的联合作用下成为一种整体，形成一种稳定的刚性外壳构造。薄壳外壳构造覆盖土体并能承受少许的土体所产生的侧压力，从而成一种稳定可靠的“地下基坑”的围护构造，通过全过程的施工监控量测，监视土体及构造的稳定，使主体构造能安全顺利地建成。
5、 施工工艺流程及操作要点
施工工艺流程
喷射砼支护工程施工的特点是边开挖边支护，分层开挖，分层支护，开挖完毕既支护完毕，开挖过程和喷射砼支护施工形式成流水作业。 
1) 施工流程
① 放线定位，周围基坑分层开挖，修整边坡（平整度容许偏差±20mm）； 
② 钢筋制作，定位、打入； 
③ 铺设钢板网及定位筋（钢筋保护层厚度≥20mm，钢筋网片铺设时每边的搭接长度为30d）；     
④ 施工喷射砼（面层60mm厚，分两次喷射，每遍30mm厚，细石砼的等级为C20）；⑤ 进入下一层土方开挖；

护坡施工流程
2) 测量放线
根据基坑支护方案测量放出开挖线，用白石灰撒在现场。
3) 修整坡面
基坑边坡应分段分层开挖，采用小型反铲挖土机，预留3cm～5cm边开挖，边人工修整边坡。人工修整坡，坡面不平整度≤20mm。
4) 铺设网片
钢板网（钢筋网）与坡面间隙宜不小于20mm，网片与16L1000@1500挂网钉连接牢固，保证喷射砼时钢筋不晃动。网片之间采用绑扎搭接，搭接长度不不不小于30cm。端头连接也可采用“L”形弯钩焊接连接。

5) 喷射混凝土
喷射砼分段分片依次进行，同一分段内喷射次序应自下而上，一次喷射厚度为40mm，喷射时，喷头与受喷面应垂直，宜保持0.8m～1.5m的距离，喷射人员应控制好水灰比，保持砼表面平整、湿润光泽，无干斑或流淌现象。
6) 坡面排水措施
为防止坡面内有局部渗水，在坡顶四面地表修整并构筑明沟排水，严防地表水再向下渗水。在坡底，设置临时集水坑，等水沉淀后二次运用或用泵抽出基坑外。对于潜水层或含水量大的土层，在含水层埋设花管（塑料管），便于有积水顺利排出。

坡面泄水孔大样图
7) 坡面养护
根据混凝土强度增长的规律，在气温较高的时候，一般状况下2～3天之后可以进行下部土方开挖；在气温较低，则应保证面层混凝土强度到达设计强度的70％，才能进行下部土方开挖。

操作要点
1) 为防止边坡坡面受雨水冲刷，沿喷射混凝土坡面顶部外侧设置矩形截水沟将水流引流。
2) 锚固中使用锚杆的长度及锚杆直径视受防护坡面土体质量确定，用1∶3 的水泥砂浆固结。
3) 喷射混凝土的厚度不不不小于6cm。
4) 提高锚杆承载力的措施重要有加长锚固段长度、二次压浆、端头扩大或多段扩大端头锚杆、反复高压灌浆和变化锚杆传力特性的剪力或压力型锚杆。其中二次压浆和反复高压灌浆比较实用有效 。
6、材料与机具设备 
材料：水泥、石子、砂子、钢筋、钢筋网片。
机具设备表
序号
机械设备或名称
型号
数量
单位
备注
1
砼喷射机
HPC-V
1
台

2
搅拌机

1
台

3
压缩空气机

1
台

4
锚杆钻机

1
台

5
电焊机
BX3-400
2
台

6
切割机

2
台

7、质量控制 
（1） 为保证工程质量，必须严格按设计规定和规范的有关规定组织施工，必须认真按本施工组织设计的有关规定组织施工，同步必须实行如下质量保证措施： 
（2） 挂网喷锚施工是一项技术含量较高的工作，质量规定较严格，施工过程中应常常开展质量检查，每道工序完毕后均应及时进行工序验收，未验收的工序不得进行下道工序施工。
（3） 土方开挖、支护施工应分段进行，土方开挖后应尽量减少基坑边坡暴露时间，遇雨天应大面积覆盖，同步在坡脚堆载以防止滑坡。
（4） 喷射是要常常检查喷射表面，查看与否有松动，下坠滑移等现象，喷射混凝土到达一定强度后用锤轻击混凝土面层发现空鼓脱壳现象及时处理。 
（5） 护坡坡脚的处理：喷射混凝土面层伸入基坑底标高下至少0.2m，以形成护脚； 
（6） 严把钢筋、水泥、砂石、速凝剂等原材料质量关，并严格按配合比施工。 
（7） 锚杆的位置、长度、孔径均应案波及的规定执行。
（8） 棚设施，喷嘴与手盆面的最佳距离、最佳角度应通过试验确定。  
（9） 严格操作规程：根据生产需要，专门制定出锚杆施工操作规程、喷射混凝土操作规程以及化验制度、机具测试维修制度、新工艺和新技术的推广制度等。
（10） 合理选择施工设备、机具和施工方案。施工前选好设备、机具，良好的机具是保证质量的基础。在选择施工方案时，要深入调查，进行测试研究，采用工程类比法，优化选择适合本工程的支护方式和施工措施。

安全措施
（1） 认真贯彻“安全第一，防止为主”的方针，根据国家有关规定、条例，结合施工单位实际状况和工程的详细特点，构成专职安全员和班组兼职安全员以及工地安全用电负责人参与的安全生产管理网络，执行安全生产责任制，明确各级人员的职责，抓好工程的安全生产。
（2） 开挖边坡土方,严禁切割坡脚,以防导致边坡失稳。挖掘机行走和自卸汽车卸土时, 必须注意上空电线,不得在架空输电线路下工作。基坑四面做1.2米高的临时围栏，并用密目网封闭，1米以内不得堆土堆料。夜间设红色警示标志。
（3） 现场机械设备经检查合格后方可投入使用，所有机械设备的安全必须符合有关验收原则， 现场机械设备的使用操作必须符合有关操作规程，多种机械要有专人负责维修、保养，并常常对机械运行的关键部位进行检查，保证安全防护装置完好，设备装置附近设标志牌及安全使用规则牌。
（4） 施工现场所有用电设备必须按规定设置漏电保护装置，做到“一机、一闸、一漏、一箱”，并定期检查。
（5） 对重大危险要采用“两个控制”，即前期控制、施工过程控：
①前期控制：工程动工前在编制施工组织设计或专题施工方案时，针对工程的多种危险源，制定出防控措施。
②施工过程控制：在工程施工过程中，严格按照各项操作规程和专题安全施工方案施工和监督检查，认真贯彻整改。
（6） 施工现场按符合防火、防风、防雷、防洪、防触电等安全规定及安全施工规定进行布置，并完善布置多种安全标识。   
（7） 施工现场的临时用电严格按照《施工现场临时用电安全技术规范》的有关规范规定执行。 
（8） 电缆线路应采用“三相五线”接线方式，电气设备和电气线路必须绝缘良好，场内架设的电力线路其悬挂高度和线间距除按安全规定规定进行外，将其布置在专用电杆上。 
（9） 施工现场使用的手持照明灯使用36V的安全电压。 
（10） 室内配电柜、配电箱前要有绝缘垫，并安装漏电保护装置。 
（11） 建立完善的施工安全保证体系，加强施工作业中的安全检查，保证作业原则化、规范化。  
8、环境保护措施 
（1） 成立对应的施工环境卫生管理机构，在工程施工过程中严格遵守国家和地方政府下发的有关环境保护的法律、法规和规章，加强对施工燃油、工程材料、设备、废水、生产生活垃圾、弃渣的控制和治理，遵守有防火及废弃物处理的规章制度，做好交通环境疏导，充足满足便民规定，认真接受都市交通管理，随时接受有关单位的监督检查。 
（2） 将施工场地和作业限制在工程建设容许的范围内，合理布置、规范围挡，做到标牌清晰、齐全，多种标识醒目，施工场地整洁文明。 
（3） 对施工中也许影响到的多种公共设施制定可靠的防止损坏和移位的实行措施，加强实行中的监测、应对和验证。同步，将有关方案和规定向全体施工人员详细交底。 
（4） 设置专用排浆沟、集浆坑，对废浆、污水进行集中，认真做好无害化处理，从主线上防止施工废浆乱流。
（5） 水泥和其他易飞扬物，细颗粒散体材料，安排在库内寄存或严密遮盖， 透取码放措施，减少污染。  
（6） 优先选用先进的环境保护机械。采用设置隔音墙、隔音罩等消音措施减少施工噪音到容许值如下，同步尽量防止夜间施工。 
（7） 对施工场地道路进行硬化，并在晴天常常对施工通行道路进行洒水，防止尘土飞扬，污染周围环境。   
9、效益分析 
  本工法与同类地下工程的工法相比，施工速度快、干扰原因少、有助于文明施工、多种资源能很好地运用。施工工艺简朴，使用材料较为常见，施工过程轻易控制。在满足现场使用的条件下，既经济有实用。保证了工期规定、节省成本，产生了很好的经济效益。 
10、应用实例
某工程清水池工程±0=26.00m，地表平均高程26.20m，水池底板板面相对标高为-5.30m(本方案如下文本中若无尤其注明，所有标高均为相对标高)。底板厚0.4ｍ，垫层厚0.10ｍ。根据底板深度计算挖深，则水池基坑开挖深度为5.80ｍ；集水坑、管道井、阀门井等局部落深7.90ｍ。基坑支护构造属于超过一定规模的危险性较大的分部分项工程。基坑四面打设止水桩，采用1:1放坡开挖施工。根据地质状况及现场条件，在满足工艺规定的同步考虑经济效益，采用挂网喷锚法施工。
