EJA118的安装与操作.doc

EJA118 W.EJA118 N.EJA118 Y
4．安装
4．1注意事项：
在安装变送器之前，请2.4小节的警告注意“选择安装场所“关于安装场所的、周围参照10.1.1小节“一般规格”
△ 重 点
■安装期间焊接管道要小心，不充许焊接电流流过变送器。
■安装后，不能变送器。
4．2安装密封膜
运用法兰盘安装密封膜如图4.1.42图示如何把密封膜安装在容器上，用户名准备配套法兰盘，垫圈，螺栓，螺帽。
①把密封膜正确安装在工艺过程中的低压和高压面，检验每面的标牌。
②螺栓
③膜
④法兰
⑤螺帽
⑥垫圈
⑦该产品与这些组件一起装运。
图4.1安装密封膜
重 点
使用垫圈面的直径（Φd），反之，可能发引起失误如垫圈妨碍了膜的正常工作。（参照10.1.4小节“尺寸”）
重 点
1．当测量容器中液体液位时，最低液位（0点）必须在密封膜高压面中心至少50MM的位置上，（看图4.2）

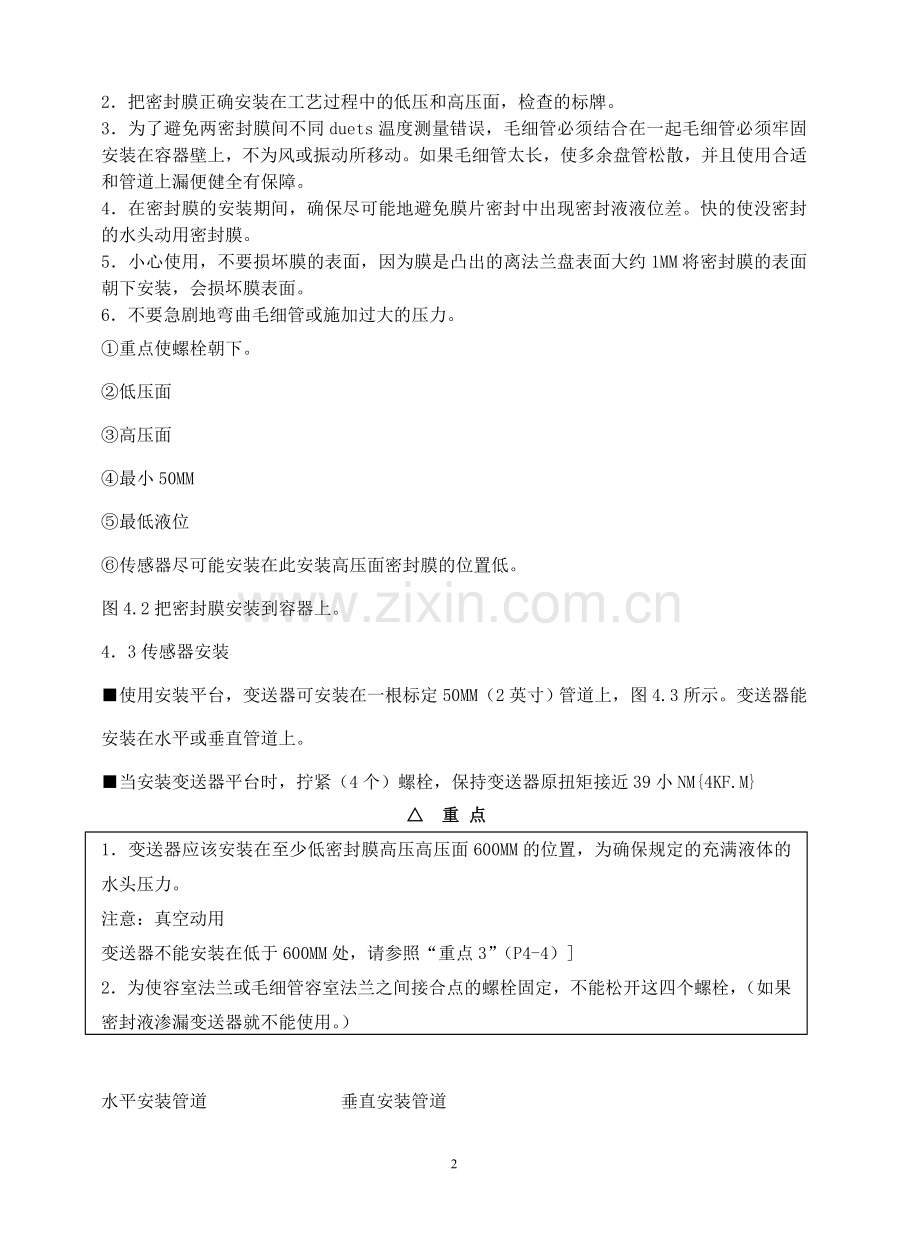

2．把密封膜正确安装在工艺过程中的低压和高压面，检查的标牌。
3．为了避免两密封膜间不同duets温度测量错误，毛细管必须结合在一起毛细管必须牢固安装在容器壁上，不为风或振动所移动。如果毛细管太长，使多余盘管松散，并且使用合适和管道上漏便健全有保障。
4．在密封膜的安装期间，确保尽可能地避免膜片密封中出现密封液液位差。快的使没密封的水头动用密封膜。
5．小心使用，不要损坏膜的表面，因为膜是凸出的离法兰盘表面大约1MM将密封膜的表面朝下安装，会损坏膜表面。
6．不要急剧地弯曲毛细管或施加过大的压力。
①重点使螺栓朝下。
②低压面
③高压面
④最小50MM
⑤最低液位
⑥传感器尽可能安装在此安装高压面密封膜的位置低。
图4.2把密封膜安装到容器上。
4．3传感器安装
■使用安装平台，变送器可安装在一根标定50MM（2英寸）管道上，图4.3所示。变送器能安装在水平或垂直管道上。
■当安装变送器平台时，拧紧（4个）螺栓，保持变送器原扭矩接近39小NM{4KF.M}
△ 重 点
1．变送器应该安装在至少低密封膜高压高压面600MM的位置，为确保规定的充满液体的水头压力。
注意：真空动用
变送器不能安装在低于600MM处，请参照“重点3”（P4-4）]
2．为使容室法兰或毛细管容室法兰之间接合点的螺栓固定，不能松开这四个螺栓，（如果密封液渗漏变送器就不能使用。）

水平安装管道 垂直安装管道
①U型螺帽
②安装平台
③变送器固定螺栓
④U型螺栓
⑤50MM（2尺寸）
图4.3变送器安装
3．变送器应该安装在至少低于高压（HP）工艺连接600MM处，选择可确保规定的充满液体的液压，如果不能安装在至少低于高压工艺连接600MM处，请使用以下公式。

H：高压工艺连接处与变送器的高度（MM）
H≦0：安装变送器至少低于高压工艺连接处H（MM）
H＞0：安装变送器至多高于高压工艺连接处H（MM）
P：容器内的压力（PA，ABS）
PO：变送器最小工作压力限制（PA ABS）
D如果环境温度变化范围是-10到50℃
3178（潮湿部分的材料瑾是S）
3596（ T）
6074（ H）
4711（ U）
BS:所贮液体的比重（25℃时），参照GSI（
水银的比重13.6（25℃时）
①低压位
②高压位
图4.4安装在容器上的例子（安装警告）
4.4添加聚四氟乙烯方案包括聚四氟乙烯薄膜和氟化油。
在安装密封膜到法兰盘之前，添加聚四氟乙烯薄膜如下：
△ 重 点
（1）移动密封膜的位置，使其处于向上位置。
（2）把氟化油倒和垫圈上，完全地均匀地涂在上面要小心，不能划破膜或改变 形状。
（3）在膜和垫圈上，添加聚四氟乙烯薄膜。
（4）接着，仔细检查层并试着验明在膜和聚四氟乙烯薄膜之间淌有进入空气。为确保精确性必须除去，空气如果空气穴存在，用手指从膜的中心开始移动空气并使其涌出，直到全部空气出来。
（5）放上把涂有聚四氟乙烯薄膜的垫圈给工艺法兰添加氟化油。
①氟化油（
②聚四氟乙烯薄膜
③膜
④垫圈表面
⑤密封膜
图4.5添加聚四氟乙烯江膜
4.5变送器旋转元件
DPH变送器元件能旋转90℃用变送器专用的六角形扳手固定变送器元件压力探（1）测器六角形螺栓
（2）慢慢地把变送器元件旋转90℃
（3）拧紧两个六角形固定螺栓。
△重点
不要旋转变送器元件超过180
①旋转90-180
②传感器元件
③旋转90℃或180℃
④管道连接
⑤调零螺钉
⑥压力探测器元件
图4.6旋转变送器元件
5.布线路

5.1线路注意事项：

△重点
①布置线路尽可能远离电子噪声哪大容量变压器，马达供给电源。
②布线时拆开电子接口和防尘盖。
③所有螺纹部必须进行防水处理（最好使用非硬化的硅树脂密封剂。
④为了阻止噪声的干扰，信号电缆和电源不得穿入同一根电线保护管。
⑤为了维护防爆性能，防爆保护设备须根据具体的要求来布置线路
⑥（ENELEC、SAA、JLS耐火型传感器的终端线盒盖被一个六角形螺栓（管套螺栓）锁定当客套螺栓神通六 螺钉头用板手沿着顺时针板动，直到锁定的盖子松开然后用手打开盖子。详见8.4小节“拆卸和重新装配”
请参照本手册后面的“JIS耐火设备安装和操作注意事项“JIS内在安全设备安装和操作预防措施”为正确布线。
5．2选择电线材料
①选用PVC绝缘电缆或与之规格相当的绳状电线或电缆是一样的都比600V等级的聚氟乙烯热线或等效线要好。
②在容易受电子噪声影响的地方使用屏蔽电线。
③在环境温度较高或较低的地方，使用性能相当的电线或电缆。
④在可能有 腐蚀气体或液体的环境中，使用的电线或电缆能能抵抗这些物质。
⑤建议在寻线未端珍带有绝缘套的卷曲的无焊剂的压接端子。（4MM螺栓
5．3外部接线盒连接：
5．31电源连接
电源线接在“SUPPLY（电源”）的十，一端子上。
①电源
②电源节制闸
③端子部
图5.31.电源连接
5.3.2外接指示器连接
外接指示器接到“CHECK”的十一端子上。
（注）使用的外部指示的内阴是10以下
①端子部
②电源开关
③外接指示器
图5.3.2外接指示器连接
5.3.3BT200智能终端连接：
把BT200连接到“SUPPLY”十一极（使用钉钩）
①由于BT200连接到以交流信号连接到接线盒的故无极性。
图5.3.3BT200连接
5.3.4检验仪表连接
检验仪表连接到“CHECK”的十一端子上。使用钉钩）
·从“CHECK”下合电极输出的信号是4~20MA直流电。
（注意）使用的测量内阴是10S，以下。
图5.3.4检验仪表连接
5.4配线
△ 警 告
对于本安型设备和耐火设备包括外围设备，他们的电线材料及其配线有严格的限制用户在配线前必须阅读在本手册下面的：“JLS内本安型设备安装和操作注意事项“和”JLS耐火设备安装和操作注意事项

6．操作
6．1启动准备
EJA118W，EJA118N和EJA118Y型膜密封压力变送器用于测量气体，液体的流速，蒸汽压力液体密度，本节记叙的是用EJA118W型测量密封容器液位的操作步骤，如图6.1所示测量液体压力
①确认每一密封膜安装在法兰盘的连接部分没有任何渗漏。
②打开电源，连接BT200
打开接线盒盖把BT200连接到（“SUPPLY”）电源和十、一极上。
③用BT200。确认变送器是否处干正常状态。检查参数确认有无必要改变其设置BT200的操作步骤，请看第7章，如果变送器带内藏指示计，装有必备的指示器可用来确认变送器操作是否正确。
■确认变送器处于正常运作：
使用BT200检查：
·如果电路系统发生故障，显示器就上会显示“信息错误”（communicariln errog）
·如果变送器发生故障，显示器上会显示“自查错误”（SELE CHECK ERROR）
使用内藏指示计检查：
·如果电路系统发生故障无显示
·如果变送器发生故障，根据邦联性质显示一个错误代码。
①信息错误（线路故障）
②自检错误（变送器故障）
③自检错误（变送器故障）
△ 注 意
如果内藏指示计和BR200显示故障信息，正确操作请参照7.5.2小节。
■校验和改变变送器参数设置和参数值：变送器在出厂时就预量这些参数，如需查看或修改参数值参见7.3.2小节。
·测量范围……参见7.3.2小节（2）（测量范围上限、下限和单位基数）操作模块……参见7.32小节（2）（测量范围上限，下限和单位）
·6.2零点调整：
△ 注 意
零点调整后，不能立即关闭变送器电源，零点调整之后30沙内电源关闭，会使设置回到孝先的设置值
传感器起点调节有两种方法：运用变送器外调零螺钉，通过BT200操作输出检验信号。
④启动准备完成后，进行零点调整：
变送器零点调整时，容器里的液位不必设置为测量范围的最低限制（10%），将变送器输出信号调整到实际测量值，可得到高精度测量。
调整到实际
当测量容器液位的范围可以下限（0%），时
■使用变送器外调零螺钉变送器外调零螺钉：
调节变送器外调零螺钉前，须确认以下几点
·参数项：J20：EXTZERO ADJ‘显示’‘ENSBCE’参数设置方法参见7.3.2(15)小节。
·用一字螺丝刀调节调零螺钉。顺时针调节输出增大逆时针调节输出减少，调零数值精度可达到量程的0.01%
调零变化大小由调节速度决定，因此精调时应慢，粗调可加快。
■使用BT200上的单键操作也可调零。检索参数次“J10：ZEROADJ”，按ENTER键两次，此时起点自动调到0%信号输出（4MADC），确认所显示的参数值为“0.0%”则按ENTER键。BT200操作步骤见7.3.2(15 )小节
①选定参数次J10的显示
②按ENTER两次，输出显示%4MADC
容器的液位不参设为量程的下限（0%）时
将变送器输出信号值调到实际测量值，使可得到高精度测量。
[例]测量范围：0~2M实际测量值：0.8M
实际测量值 × =40%
■使用变送器调零螺钉
旋转调零螺钉使输出信号与实际测量值对应
■使用BT200
选择参数：“J10：XER ADJ ”改变显示参数的设置点（%）为实际测量值（%），按EVTER键两次，详细操作见7.3.2.（15）小节
①选择J10参数时的显示
②改变设置值为实际测量值（40%）
③按ENTER键两次，40%对应输出10.4MA
6.3启动
⑤6.2小节叙述的操作（调零）完成后，按下列步骤启动：步骤如下：
a检查运行状况：
由于过程压力周期性变化，可能引起输出信号大幅度波动（振荡），此时，可用BT200衰减输出信号的振荡，外接指示计或内藏指示计也可检查振荡，设置最优时间常数，参见7.3.2（3）“阻尼时间常数设定”。
B检查完毕后，执行下列步骤
△重点
■把BT200从接线盒拆下，拧紧所有终端螺钉。
■拧紧接线盒和放大器罩盖，将锁紧螺钉拧到底。
■用内六角板手反时针旋转内六角锁紧螺钉。分别锁紧耐火型传感器的接线盒盖和放大器罩盖。（见图8-4）
紧固后，应达到不能用手拧开的程度。
■盖上调零装置盖板，拧紧固定螺钉。
6.4停机
关闭电源
■传感器长时间停止工作，应从容器上拆下变送器（密封膜）。
6.5使用范围设置螺钉设置测量范围。
现场压力进入变送器后，内藏批示计附有测量范围设置细的变送器用户可通过调零螺钉改变测量范围的上、下限值（HRV和LRV），而不必使用智能终端BT200但要修改内藏指示计设置（测量范围和工程单位）仍须用智能终端BT200。
按下列步骤改变上、下限值设定。
例：将测量范围改变成0-ZOKPa
①按图8.3.1所示，将变送器及测试表连接好，并至少预热五分钟。
②按一下测量范围设置钮，内藏指示计显示“LSET”
③在高压侧加OKPA9DD（大气压）（注1）
④调节外部调零螺钉（减少或增加输出）
⑤调节外部调零螺钉直到输出信号为0%（IVDC），下限设置完毕。
⑥按一下测量范围设置钮，内藏指示计显示“LISET”
⑦D YM F
DFY WMJ LK 20KPA压力（注1）
⑧调节外调零螺钉（减少或增大输出）。
⑨内藏指示计显示输出信号（%方式）（注2）
⑩按动测量范围设置钮
变送器回到正常状态，其测量范围为0~20KPA。
注1．测压部的压力稳定后，才能进行以后的操作。
注2．所加压力使输出值超过原上，下限值，内藏指示计将显示错误代码：“ER07”（此时输出信号百分数及“ER07”字样第两和闪烁一次）。出现该信息可不必理会继续后面操作，如出现其它错误信息时，则参考7.5.2小节“错误与纠下
重 点
1．完成上、下限值设置后，不能立即断电，如设置完后30秒内断电，则设置会回到原设定值
2．通过改变下限植可自动设置上限值。
上限值=原上限值+（新下限值一原下限值）
3．设置测量范围时，如不按动测量范围设置钮外调零螺钉，变送器会自动恢复正常状态。

①内藏指示计
②量程设置开关（按钮）
注：按测量范围设置钮时，应用钝头的细棒，如六角板手。
图6.5设置开关。
