实验2：
利用停止等待协议传输数据文件

1、停止等待协议：
停止等待协议：一种最简单的（但效率较低的）差错和流量控制协议
基本原理：发送方发完一数据包后，需要等待接收方的应答信息
l 发送方收到正确认信息ACK:接收方接收正确，发送方可发送下一数据包
l 发送方收到负确认信息NAK:接收方接收错误，发送方应重发出错的数据包

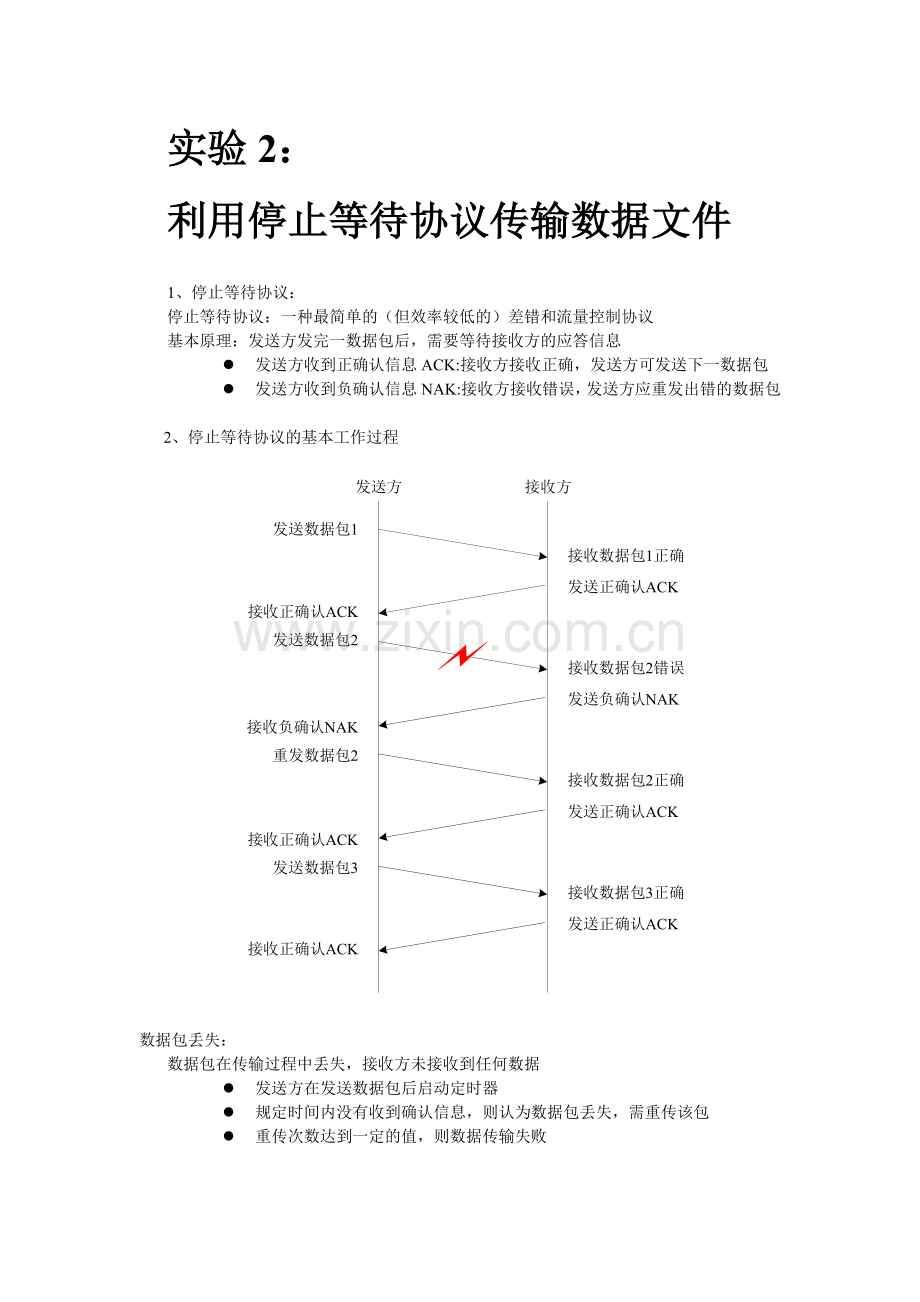

2、停止等待协议的基本工作过程

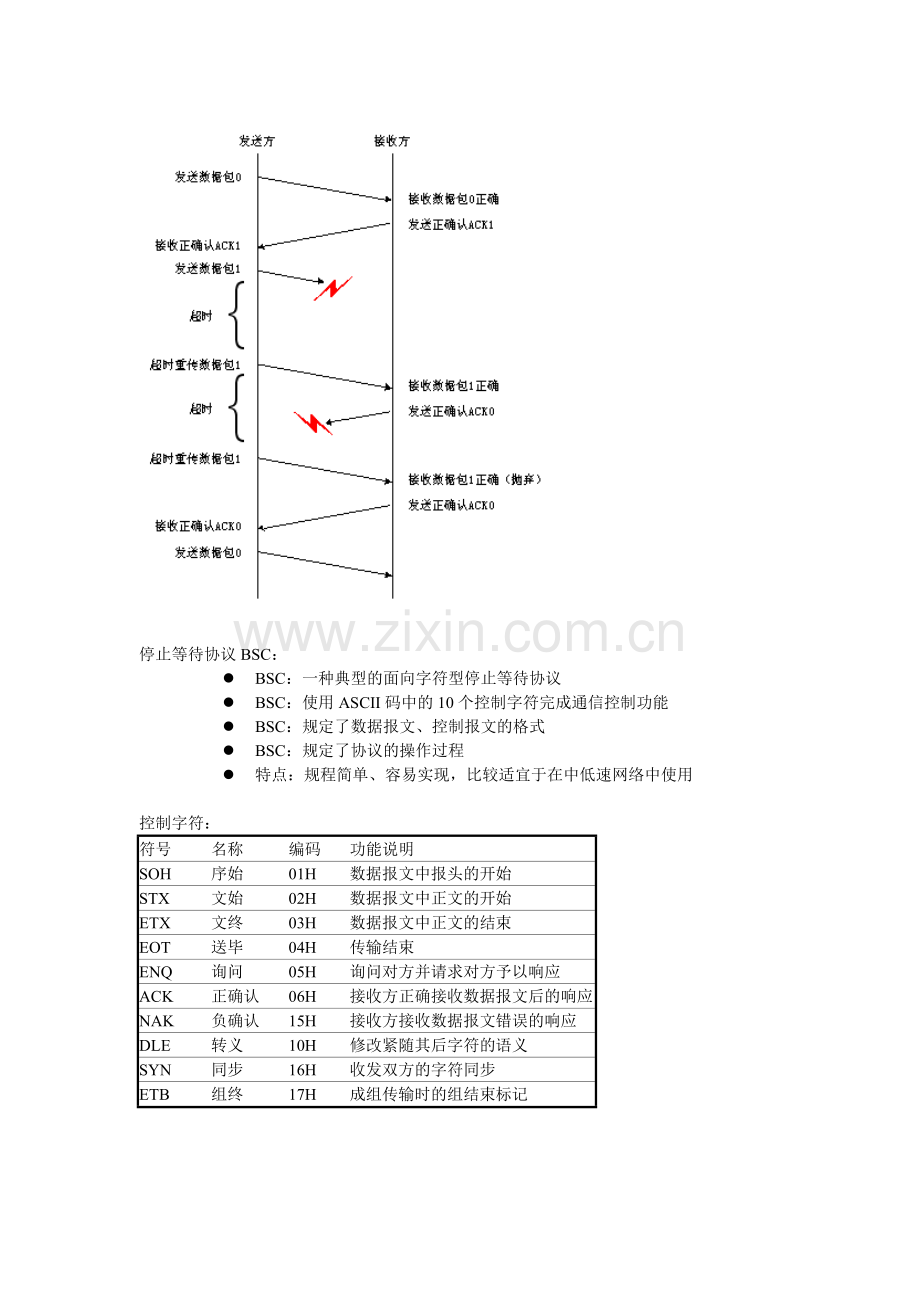

数据包丢失：
数据包在传输过程中丢失，接收方未接收到任何数据
l 发送方在发送数据包后启动定时器
l 规定时间内没有收到确认信息，则认为数据包丢失，需重传该包
l 重传次数达到一定的值，则数据传输失败

停止等待协议BSC：
l BSC：一种典型的面向字符型停止等待协议
l BSC：使用ASCII码中的10个控制字符完成通信控制功能
l BSC：规定了数据报文、控制报文的格式
l BSC：规定了协议的操作过程
l 特点：规程简单、容易实现，比较适宜于在中低速网络中使用

控制字符：
符号
名称
编码
功能说明
SOH
序始
01H
数据报文中报头的开始
STX
文始
02H
数据报文中正文的开始
ETX
文终
03H
数据报文中正文的结束
EOT
送毕
04H
传输结束
ENQ
询问
05H
询问对方并请求对方予以响应
ACK
正确认
06H
接收方正确接收数据报文后的响应
NAK
负确认
15H
接收方接收数据报文错误的响应
DLE
转义
10H
修改紧随其后字符的语义
SYN
同步
16H
收发双方的字符同步
ETB
组终
17H
成组传输时的组结束标记

报文格式：
l 数据报文

l 常用的控制报文
确认: SYN SYN 0/1 ACK
否认: SYN SYN NAK
询问: SYN SYN ENQ
传输结束: SYN SYN EOT

透明数据传输：
为什么提出透明数据传输?
BSC中的数据以字符为单位
数据字符与控制字符有可能相同
解决方法：
转义字符DLE
如果数据字符与控制字符相同，则在数据字符前增加DLE
DLE也是控制字符，正文中出现DLE时也需要增加DLE

BSC协议的执行过程：

停止等待协议编程实验

在异步串行口上实现停等协议，实现文件的可靠传输

简化的停止等待协议：
l 目的：在不影响停等协议基本思想的基础上简化编程和实验过程
l 简化后使用的控制字符：STX、ETX、EOT、ENQ、ACK和DLE
l 简化后的数据报文格式

界面示意图：

选择发送和接收文件：
explicit CFileDialog(
BOOL bOpenFileDialog,
LPCTSTR lpszDefExt = NULL,
LPCTSTR lpszFileName = NULL,
DWORD dwFlags = OFN_HIDEREADONLY | OFN_OVERWRITEPROMPT,
LPCTSTR lpszFilter = NULL,
CWnd* pParentWnd = NULL,
DWORD dwSize = 0);
CString FileName;
CFileDialog GetFileName(TRUE,
NULL,
NULL,
OFN_HIDEREADONLY,
"文本文件(*.txt)|*.txt||",
NULL,
0);
if (GetFileName.DoModal()==IDOK)
FileName=GetFileName.GetPathName();

磁盘文件操作：

virtual BOOL Open(
LPCTSTR lpszFileName,
UINT nOpenFlags,
CFileException* pError = NULL );
virtual UINT Read(
void* lpBuf,
UINT nCount );

virtual void Write(
const void* lpBuf,
UINT nCount );
virtual void Close( );
CFile rwFile; //需要读取的文件
char Buf[BUFFER_SIZE]; //读取和写入缓冲区
int len,Len;
if (!rwFile.Open(FileName,
CFile::modeRead| CFile::modeWrite| CFile::typeBinary,
NULL)) //打开文件
{
…… //错误处理
}
……
rwFile.Write(Buf, len); //将缓冲区Buf中len个字节写入文件
……
len=rwFile.Read(Buf,Len); //从文件中读取Len个字节的数据放入Buf中
//返回的len为实际读到的字节数
RecvFile.Close (); //关闭文件，文件操作结束
