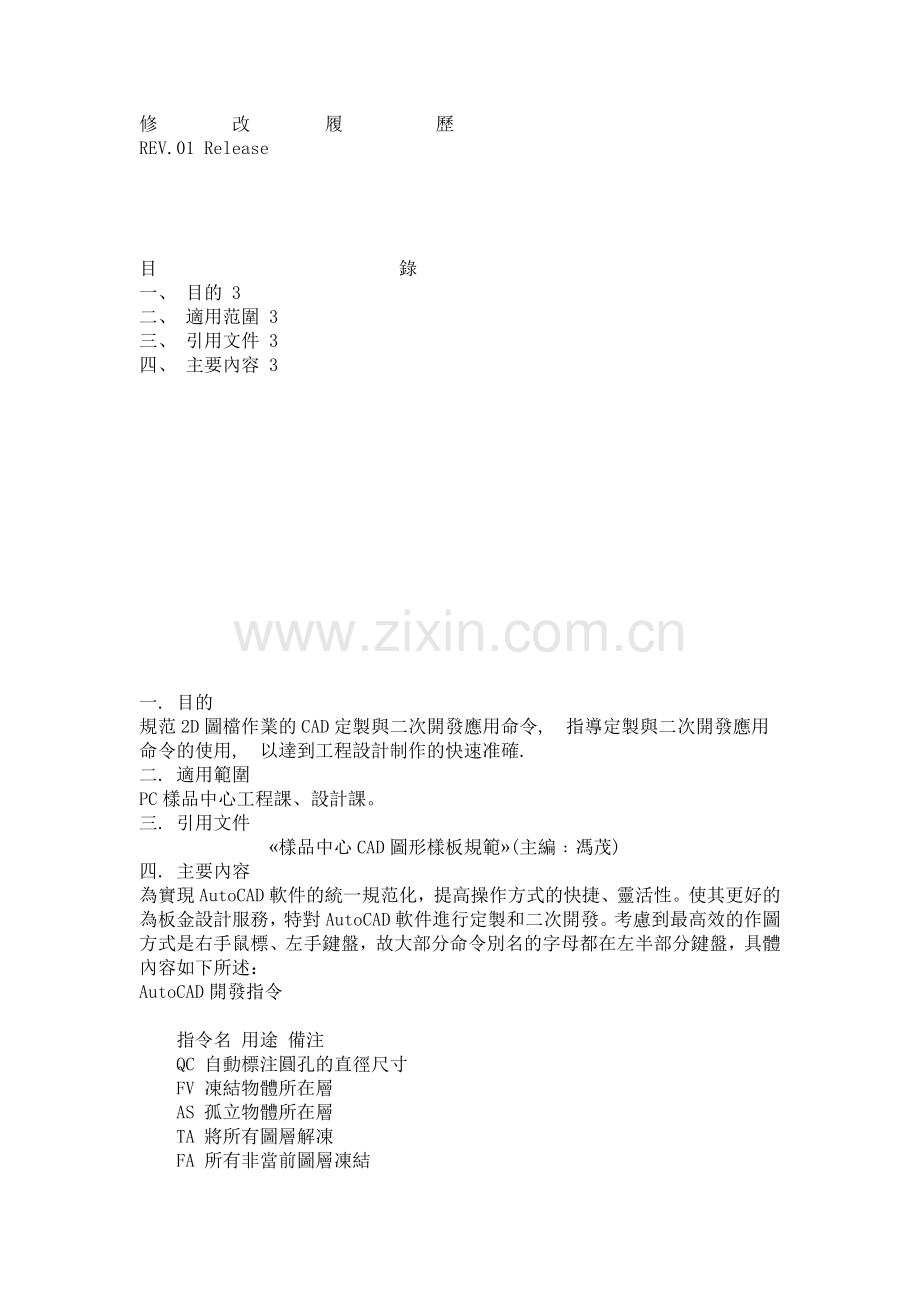

二次开发加载方法.doc

修    改    履     歷
REV.01 Release

目             錄
一、 目的 3
二、 適用范圍 3
三、 引用文件 3
四、 主要內容 3

一. 目的
規范2D圖檔作業的CAD定製與二次開發應用命令, 指導定製與二次開發應用命令的使用, 以達到工程設計制作的快速准確.
二. 適用範圍
PC樣品中心工程課、設計課。
三. 引用文件
       «樣品中心CAD圖形樣板規範»(主編﹕馮茂)
四. 主要內容
為實現AutoCAD軟件的統一規范化，提高操作方式的快捷、靈活性。使其更好的為板金設計服務，特對AutoCAD軟件進行定製和二次開發。考慮到最高效的作圖方式是右手鼠標、左手鍵盤，故大部分命令別名的字母都在左半部分鍵盤，具體內容如下所述：
AutoCAD開發指令

  指令名 用途 備注
  QC 自動標注圓孔的直徑尺寸
  FV 凍結物體所在層
  AS 孤立物體所在層
  TA 將所有圖層解凍
  FA 所有非當前圖層凍結
  RS 標准圖層、字体、標注樣式恢复
  EA 所有無用圖元清理
  BD 修改批量相同孔徑的圓孔
  ACC 多物體自動尋的拷貝
  AA 復制到多處
  CV 以塊形式复制
  XV 原地造塊
  FR 快速倒角
  ES 偏移圖元后將源圖元刪除
  ER 刪除式鏡像
  RR 參考式旋轉
  CR 復制式旋轉
  BF 單點剪切
  EW 編輯多義線寬度
  MD 設定尺寸標注樣式
  SV 設定ECR捕捉模式
  DXF DXF文件輸出
  QW 多功能打印
  Q 切換至"0"層 在這些命令前加”F”可凍結本圖層﹐加”T”本圖層則被凍結﹐如FQ表示凍結"0"層,TQ將"0"層解凍
  BE 切換至"Bend"層
  CE 切換至"center"層
  DI 切換至"Dim"層
  LS  切換至"Laser"層
  NC 切換至"Nct"層
  PP 切換至"Prep"層
  PN 切換至"Punch"層.
  TE 切換至"Text"層
  CAD 自動標注
  TAP 攻牙孔
  CM 計算器調入
  A3 調入A3圖框
  A4 調入A4圖框
  WC 坐標系統建立
  HD 厚度注解
  CX 成型示意圖注解
  VE 90度展開
  QE 180度展開
  WF 自動填寫圖框
AUTOWF 自動更新圖框的PATH
  GA 更新所有圖框的同一屬性
  AC 圖框屬性複製
  EC 插入ECN表
  TT 插入明細欄
  BT 標識相同直徑的圓孔
  CF 自動填寫明細欄
  SCT 剖視圖標注
  SS 畫剖視圖符號
  ZT 技術要求注解
  XT 刻蝕字體咋開
  TG 插入折床壓印字體
  WW 短線連接 將兩共線的直線連接為一條直線
  DMC 檢查標注尺寸是否修改
  CK 抽孔低孔查詢
  SW 檢查板材厚度
  GE 獲取元素的數據庫內容
  A1 調入折床模架
  A2 調入LASER易模
  A7 調入油壓模架800*1000
  A8 調入油壓模架600*600

AutoCAD定製指令﹕
指令名全稱 默認指令別名 左鍵盤別名 用途 備注
創建實体指令
Arc A 無 畫圓弧
Circle C C 畫圓
Donut DO 無 畫圓環,帶線寬的圓
Ellipse EL 無 畫橢圓(弧)
Line L A 畫直線
Pline PL 無 畫多義線
Point PO 無 畫點
Polygon POL 無 畫多邊形
Rectangle REC 無 畫矩形
Ray Ra 無 畫單向射線
Spline SPL 無 畫樣條曲線
Xline XL XF 畫雙向射線
Attdef ATT 定義塊屬性
Bhatch (B)H 創建圖案填充
Block B 創建塊
Wblock W WB 創建塊
Text T 創建塊單行文本
Mtext (M)T MT 創建塊段落文本
尺寸、文字標注
Dimaligned DAL DG 標注傾斜尺寸
Dimangular DAN DA 標注角度尺寸
Dimbase DBA red 基線式標注
Dimcontinue DCO cyan 連續式標注
Dimdiameter DDI DD 標注直徑尺寸
Dimedit DED 修改尺寸文字、尺寸線傾角
Dimlineat DLI DF 標注水平或豎直尺寸
Dimordinate DOR DX&DY 坐標式標注
Dimradius DRA DR 標注半徑尺寸
Dimstyle DST,DDIM 編輯標注樣式
Qdim 快速標注
(Q)leader LE 指引標注
編輯實体指令
Align AL 對齊
Array AR 尺寸標注
Break BR 切斷
Chamfer CHA 倒斜角
Copy CO,CP 拷貝
Ddedit ED 編輯文本
Erase E E 刪除
Explode X 炸開
Extend EX 延長
Fillet F 倒圓角
Lengthen LEN 更改長長度
Mirror MI FG 鏡像
Move M FD 移動
Offset O R 偏移
OOPS 恢復最后一次被刪除的實体
Pedit PE 多義線編輯
Redo 撤銷剛剛的UNDO操作
Rotate RO 旋轉
Scale SC 比例縮放
Stretch S 拉伸
Trim TR 剪切
Undo U 取消操作
Change CH,-CH 更改實体屬性 同Properties
Matchprop MA G 實体屬性匹配
Dist DI D 測量兩點距离 DI已作為DIM圖層的切換命令
List LS LI 列出實体的信息
Attedit ATE AD 編輯塊的屬性值
Copyclip Ctrl+C 拷貝至剪貼板
Cutclip ^+X 剪下至剪貼板
Pasteclip ^+V 從剪貼板粘貼
Pasteblock 粘貼成塊
Insert I I 插入塊
Hatchedit HE 編輯圖案填充
Find 查找/替換文本
Filter FI 過濾實体
視圖觀察指令
Zoom Z
Zoom/Extents ZE
Zoom/Dynamic ZZ
Zoom/Previous V
Pan P
Dsviewe AV
Dview DV
Camera
Rredraw(All) R(A) 重新顯示(所有視窗的)圖形
Regen(All) RE(A) 重新生成(所有視窗的)圖形

平丽  22:06:05
 修改履歷------------------------------------------------------------------------------新版發行 序號內  容  摘  要頁碼 1     一.目的1 2二.適用範圍1 3三.引用文件1 4四.主要內容1 54.13 64.23 74.34 8         4.45 9   10   11   12   13   14   15   16   17   18   19   20   21   22   23  一.              目的.作為加載LISP程式的作業指導書，實現快速、明确地完成LISP程式加載。 二.             適用範圍.PC樣品中心工程課、設計課、資材課以及其它需使用AutoCAD R14/R2000/R200i軟件的部門。 三.             引用文件.無四.主要內容.4.1從樣品中心共享路徑\\pc-fs1\Data\uneec-LISP上拷貝下資料夾lisp share,然后复制到本机硬盤上。注意：lisp share這個資料夾下的子資料夾support不能更改為其它名稱,否則LISP程式會出錯。4.2在AutoCAD命令提示符command:下打開Option對話框,在支持路徑中加入該資料夾，如下圖：                      圖一  再將圖形樣板文件及打印文件的支持路徑改變為lisp share\template，如下圖所示：                 圖二  4.3用menuload命令或點擊菜單tools/customize/menu打開Menu customization對話框，裝入lisp share\menu下的uneec-pc.mns菜單文件(不要選uneec-pc.mnc文件)，如圖三。                            圖三 此時按F2鍵可從AutoCAD命令提示行中看到如下提示，如圖四：         圖四 而且,可從菜單欄中發現增加了兩項菜單項，如圖五。這就表明LISP程式已成功加載。

                                       圖五    4.4其它環境的設定.為了能利用圖形模板，必須在Option對話框中點取System標簽,在General Options區域中，選中Startup:彈出列表中的“Show  traditional startup dialog”選項，如圖六所示(對于CAD2000i)。或選中“Show  Startup dialog”复選框(對于CAD2000)。                 圖六 為了能利用鼠標的右鍵作回車功能，還需在Option對話框中點取User  Preferences 標簽,在Windows Standard Behavior區域中，選中“Windows  standard accelerator keys”复選框，而取消“Shortcut  menus in drawing area”复選框，如圖七。           圖七 為了确保能選擇多個物体，而且可以先選擇物体，再執行命令，則須在Option對話框中點取Selection標簽,在Selection Modes區域中，選中“Nounerb  selection”复選框，而取消“Use  Shift to add to selection”复選框，如圖八所示。   為了利用快速打印命令QA，必須在在Option對話框中點取Plotting標簽，進入Default plot settings for new drawings區域，點選“Use last  successful plot settings”單選按鈕，并在其下面的打印机列表中選擇HP-5000.pc3；然后進入Default plot style behavior for new drawings區域，點選“Use  color dependent plot styles”單選按鈕，并在其下的“default plot style table:”列表中選擇uneec.ctb，如圖九所示。這樣,整個LISP的應用環境就已設定完畢。                       圖八                     圖九
