设 计 联 络 单 编号：001
单位工程名称
中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程
提出方

辽河油建二公司电气

设计单位
中国石油集团工程设计有限公司
华北分公司
联络单内容：

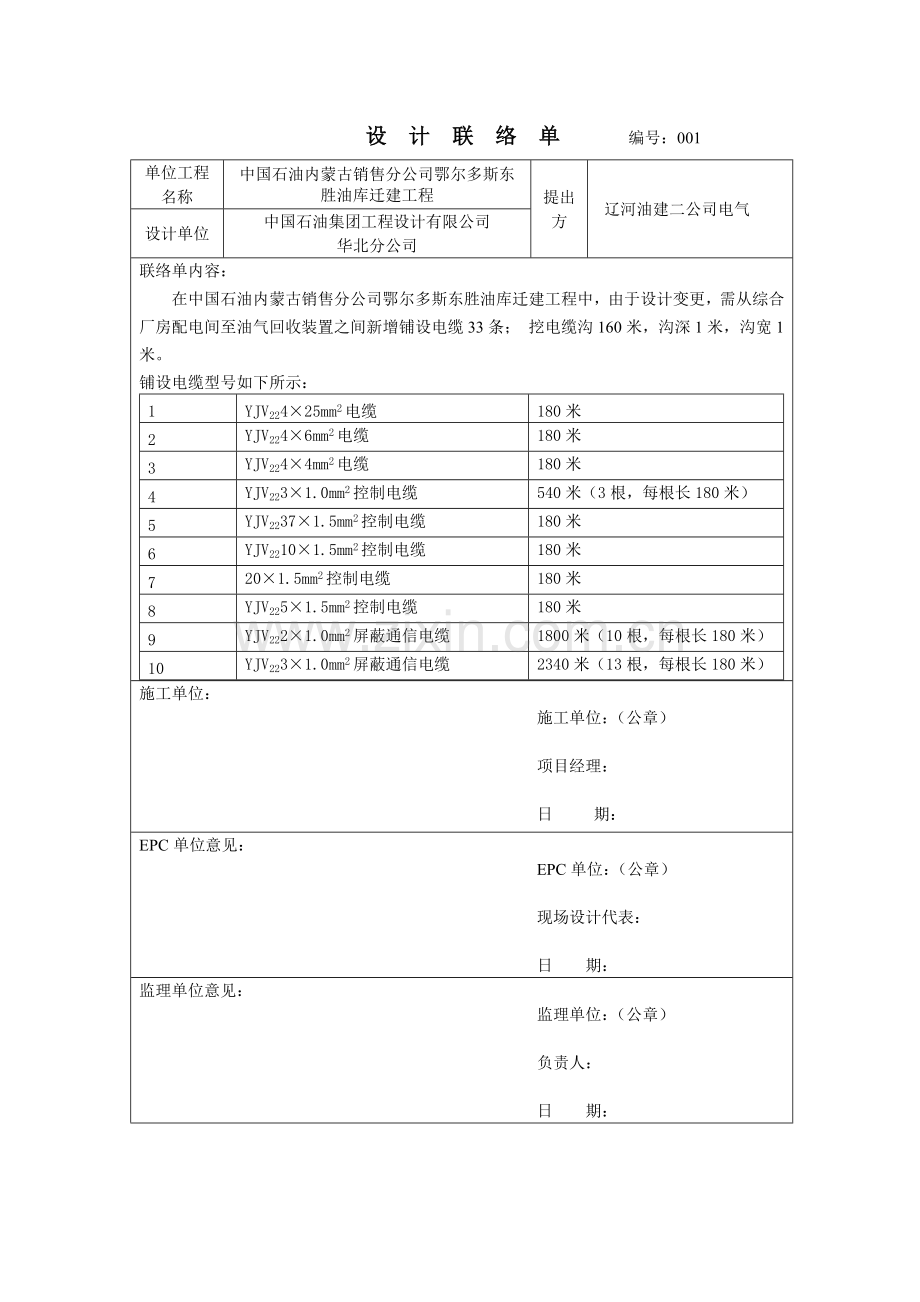

在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，需从综合厂房配电间至油气回收装置之间新增铺设电缆33条； 挖电缆沟160米，沟深1米，沟宽1米。
铺设电缆型号如下所示：
1
YJV224×25mm2电缆
180米
2
YJV224×6mm2电缆
180米
3
YJV224×4mm2电缆
180米
4
YJV223×1.0mm2控制电缆
540米（3根，每根长180米）
5
YJV2237×1.5mm2控制电缆
180米
6
YJV2210×1.5mm2控制电缆
180米
7
20×1.5mm2控制电缆
180米
8
YJV225×1.5mm2控制电缆
180米
9
YJV222×1.0mm2屏蔽通信电缆
1800米（10根，每根长180米）
10
YJV223×1.0mm2屏蔽通信电缆
2340米（13根，每根长180米）

施工单位：
施工单位：（公章）

项目经理：

日 期：
EPC单位意见：
EPC单位：（公章）

现场设计代表：

日 期：
监理单位意见：
监理单位：（公章）

负责人：

日 期：

设 计 联 络 单 编号：002
单位工程名称
中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程
提出方

辽河油建二公司电气

设计单位
中国石油集团工程设计有限公司
华北分公司
联络单内容：

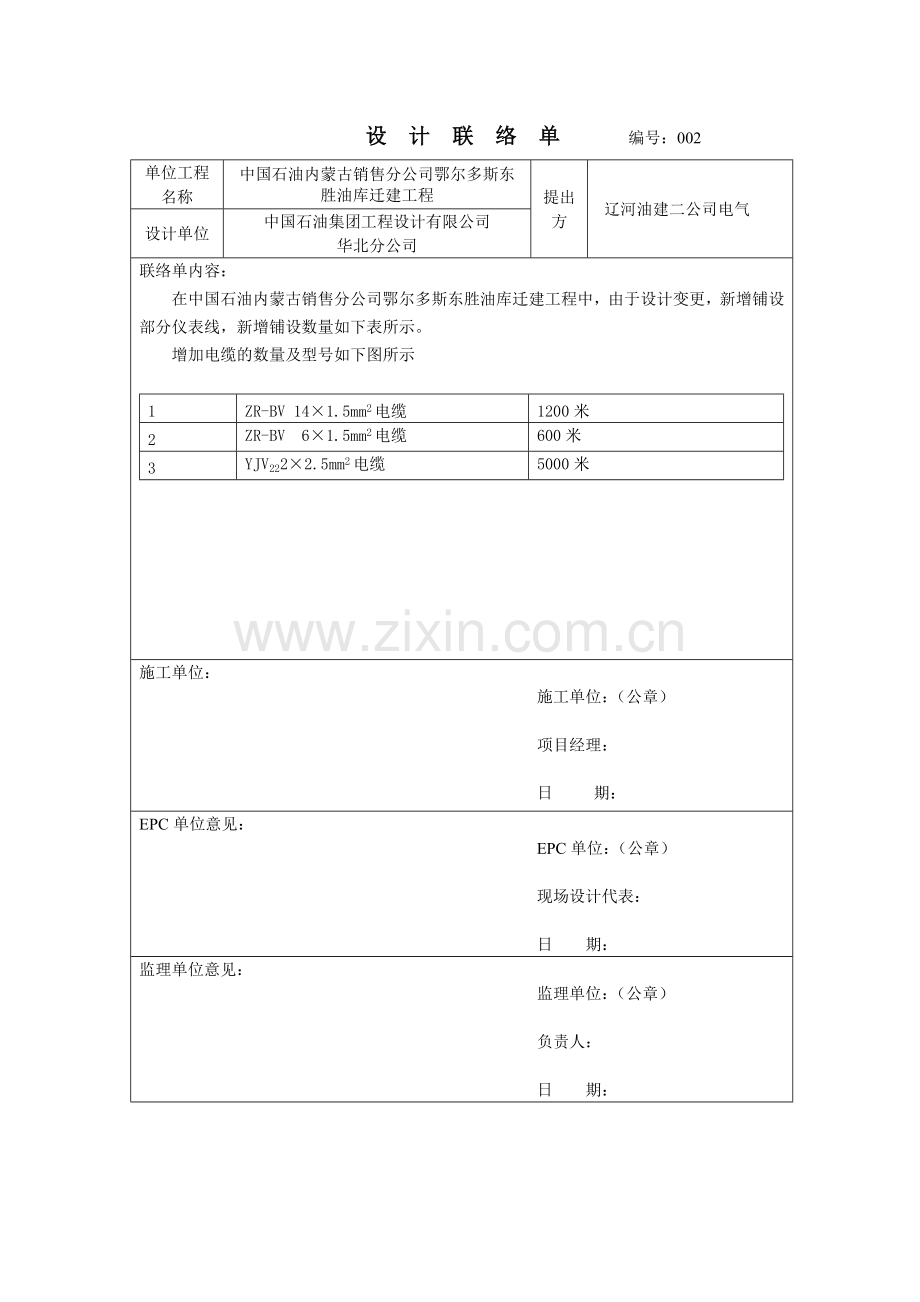

在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，新增铺设部分仪表线，新增铺设数量如下表所示。
增加电缆的数量及型号如下图所示

1
ZR-BV 14×1.5mm2电缆
1200米
2
ZR-BV 6×1.5mm2电缆
600米
3
YJV222×2.5mm2电缆
5000米

施工单位：
施工单位：（公章）

项目经理：

日 期：
EPC单位意见：
EPC单位：（公章）

现场设计代表：

日 期：
监理单位意见：
监理单位：（公章）

负责人：

日 期：

设 计 联 络 单 编号：003
单位工程名称
中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程
提出方

辽河油建二公司电气

设计单位
中国石油集团工程设计有限公司
华北分公司
联络单内容：
在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，通讯系统周界报警装置需增加电源电缆才能正常工作。需新增铺设YJV222×6mm2电缆4380米。

施工单位：
施工单位：（公章）

项目经理：

日 期：
EPC单位意见：
EPC单位：（公章）

现场设计代表：

日 期：
监理单位意见：
监理单位：（公章）

负责人：

日 期：

设 计 联 络 单 编号：004
单位工程名称
中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程
提出方

辽河油建二公司电气

设计单位
中国石油集团工程设计有限公司
华北分公司
联络单内容：
在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，需将
栈桥的铁路进行接地处理，新增接地20处，增加40×4的接地扁铁252米，需挖接地沟180米（冻土挖沟），沟深1米，沟宽0.8米。
施工单位：
施工单位：（公章）

项目经理：

日 期：
EPC单位意见：
EPC单位：（公章）

现场设计代表：

日 期：
监理单位意见：
监理单位：（公章）

负责人：

日 期：

设 计 联 络 单 编号：005
单位工程名称
中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程
提出方

辽河油建二公司电气

设计单位
中国石油集团工程设计有限公司
华北分公司
联络单内容：
在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，装车棚西边的电缆沟铺设电缆改为桥架铺设电缆。新增安装600×6000的桥架30根（每根长度6米）安装600×6000的水平弯头4个。
施工单位：
施工单位：（公章）

项目经理：

日 期：
EPC单位意见：
EPC单位：（公章）

现场设计代表：

日 期：
监理单位意见：
监理单位：（公章）

负责人：

日 期：

设 计 联 络 单 编号：006
单位工程名称
中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程
提出方

辽河油建二公司电气

设计单位
中国石油集团工程设计有限公司
华北分公司
联络单内容：
原预埋电气仪表配管数量不够，现根据设计要求，现有辽河二建电气机组从新预埋。预埋位置如下图所示。
新增工作量如下所示：
新增DN25镀锌配管60米，凿水泥地面20米
新增DN50镀锌配管12米，凿水泥地面10米
新增凿墙3.5米。
具体示意图如下图所示：
施工单位：
施工单位：（公章）

项目经理：

日 期：
EPC单位意见：
EPC单位：（公章）

现场设计代表：

日 期：
监理单位意见：
监理单位：（公章）

负责人：

日 期：

控制室
卫生间
守卫室
营业室
开票室
DN25的镀锌管
DN50的镀锌管
走廊
DN25的镀锌管

设 计 联 络 单 编号：007
单位工程名称
中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程
提出方

辽河油建二公司电气

设计单位
中国石油集团工程设计有限公司
华北分公司
联络单内容：
1. 由于设计变更，装车棚地区每个发油岛的道闸和摄像机的位置发生变化，每个发油岛新增加DN25的防爆镀锌管68米并穿线，装车棚总共10个发油岛累计增加DN25的镀锌管680米并穿线。
2. 由于设计变更，装车棚西边的电缆井新增加仪表、通信预埋保护管DN100
的防爆镀锌管总共180米。
施工单位：
施工单位：（公章）

项目经理：

日 期：
EPC单位意见：
EPC单位：（公章）

现场设计代表：

日 期：
监理单位意见：
监理单位：（公章）

负责人：

日 期：

设 计 联 络 单 编号：008
单位工程名称
中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程
提出方

辽河油建二公司电气

设计单位
中国石油集团工程设计有限公司
华北分公司
联络单内容：
1、 在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，场区所有仪表接线新增安装DN20 Y型防爆接线盒160个（本材料由乙方购买）。
2、 在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，
罐区周围新增安装宽度为300的仪表桥架短节12个，每个长度为1.8米。（其中12个短节是从300×6000的桥架改装预制实现）

施工单位：
施工单位：（公章）

项目经理：

日 期：
EPC单位意见：
EPC单位：（公章）

现场设计代表：

日 期：
监理单位意见：
监理单位：（公章）

负责人：

日 期：

设 计 联 络 单 编号：009
单位工程名称
中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程
提出方

辽河油建二公司电气

设计单位
中国石油集团工程设计有限公司
华北分公司
联络单内容：
1、在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，栈桥电气新增安装DN20 Y型防爆接线盒20个，DN25防爆接线盒30个（以上所安装材料为已方购买）
2、在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，扫舱泵新增安装操作柱2个(操作柱由乙方购买)，铺设电缆40米。

施工单位：
施工单位：（公章）

项目经理：

日 期：
EPC单位意见：
EPC单位：（公章）

现场设计代表：

日 期：
监理单位意见：
监理单位：（公章）

负责人：

日 期：

设 计 联 络 单 编号：010
单位工程名称
中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程
提出方

辽河油建二公司电气

设计单位
中国石油集团工程设计有限公司
华北分公司
联络单内容：
在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，
拆除栈桥电气设备及设施新增工作量如下：
1、 拆除电缆桥架300×6000 358米；
2、 拆除栈桥照明电缆累计 495米；
3、 拆除电液泵动力电缆累计 490米；
4、 拆除栈桥照明线DN20镀锌管配管 84米；
5、 拆除电液泵动力电缆DN25镀锌管配管 56米；
施工单位：
施工单位：（公章）

项目经理：

日 期：
EPC单位意见：
EPC单位：（公章）

现场设计代表：

日期
监理单位意见：
监理单位：（公章）

负责人：

日 期：

设 计 联 络 单 编号：011
单位工程名称
中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程
提出方

辽河油建二公司电气

设计单位
中国石油集团工程设计有限公司
华北分公司
联络单内容：
1、 在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，装车棚LED高亮显支架需要移位，新增工作量混凝土地面扣槽10处，每处扣槽长度1.5米，深度400mm，扣槽宽度300mm。
2、在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于装车棚道闸在所有辅助材料没有到位情况下，需要接线调试。接线所需电工4人2个工日完成。
施工单位：
施工单位：（公章）

项目经理：

日 期：
EPC单位意见：
EPC单位：（公章）

现场设计代表：

日期
监理单位意见：
监理单位：（公章）

负责人：

日 期：

设 计 联 络 单 编号：012
单位工程名称
中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程
提出方

辽河油建二公司电气

设计单位
中国石油集团工程设计有限公司
华北分公司
联络单内容：
1、 在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，装车岛电气、仪表专业电源以及高亮显拆线、接线及安装格兰头207个；高亮显电源电缆ZR-RVVP 3×1.5 新增敷设200米，新增配管DN25的镀锌管180米。
2、 在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，新增敷设地衡系统到营业市的电源线RVVP 4*1.0 150米、电源线YZ4*2.5 150米、视频专用线SVV75-5 3根（每根长度（150米）、 信号电缆RVVP 4*0.5 3根（每根长度150米）；使用电缆穿管DN100波纹塑料管130米；新增挖电缆沟130米（冻土挖沟），沟深0.8米，沟宽0.8米。
施工单位：
施工单位：（公章）

项目经理：

日 期：
EPC单位意见：
EPC单位：（公章）

现场设计代表：

日期
监理单位意见：
监理单位：（公章）

负责人：

日 期：

设 计 联 络 单 编号：012
单位工程名称
中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程
提出方

辽河油建二公司电气

设计单位
中国石油集团工程设计有限公司
华北分公司
联络单内容：
1、 在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，新增敷设通讯、防爆箱电源电缆YJV-0.6/1 3×4 140米，引自营业室UPS，需挖电缆沟70米（冻土挖沟），沟深0.8米，沟宽0.8米;新增敷设发电机充电电源电缆YJV-0.6/1 3×2.5 40米，新增配管DN25的镀锌管4米，引自配电间AA7-10回路；新增敷设油气回收埋地卸油泵电源电缆YJV-0.6/1 4×4 30米，需挖电缆沟15米（冻土挖沟）沟深0.8米，够宽0.8米，引自配电间AA7-7回路，现场新增安装防爆操作柱1台。
2、 在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，5000方罐区新增接地施工，新增所需40×4的接地扁铁90米。
3、 在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，新增卸油系统临时需预制防爆配电箱支架一个（需要50×50的镀锌角铁12米）；临时接线需使用φ35铜鼻子24个，φ16铜鼻子8个，φ150铜鼻子3个，φ70铜鼻子1个；现场使用电工6人（每人2个工日）。
4、在中国石油内蒙古销售分公司鄂尔多斯东胜油库迁建工程中，由于设计变更，新增卸油系统现场临时需新预制防静电接地仪支架9套（需要50×50的镀锌角铁84米）；现场临时安装防静电接地仪9套。

施工单位：
施工单位：（公章）

项目经理：

日 期：
EPC单位意见：
EPC单位：（公章）

现场设计代表：

日期
监理单位意见：
监理单位：（公章）

负责人：

日 期：
