粉煤灰筛子校正系数及试验误差及精度记录郑州20120520.doc

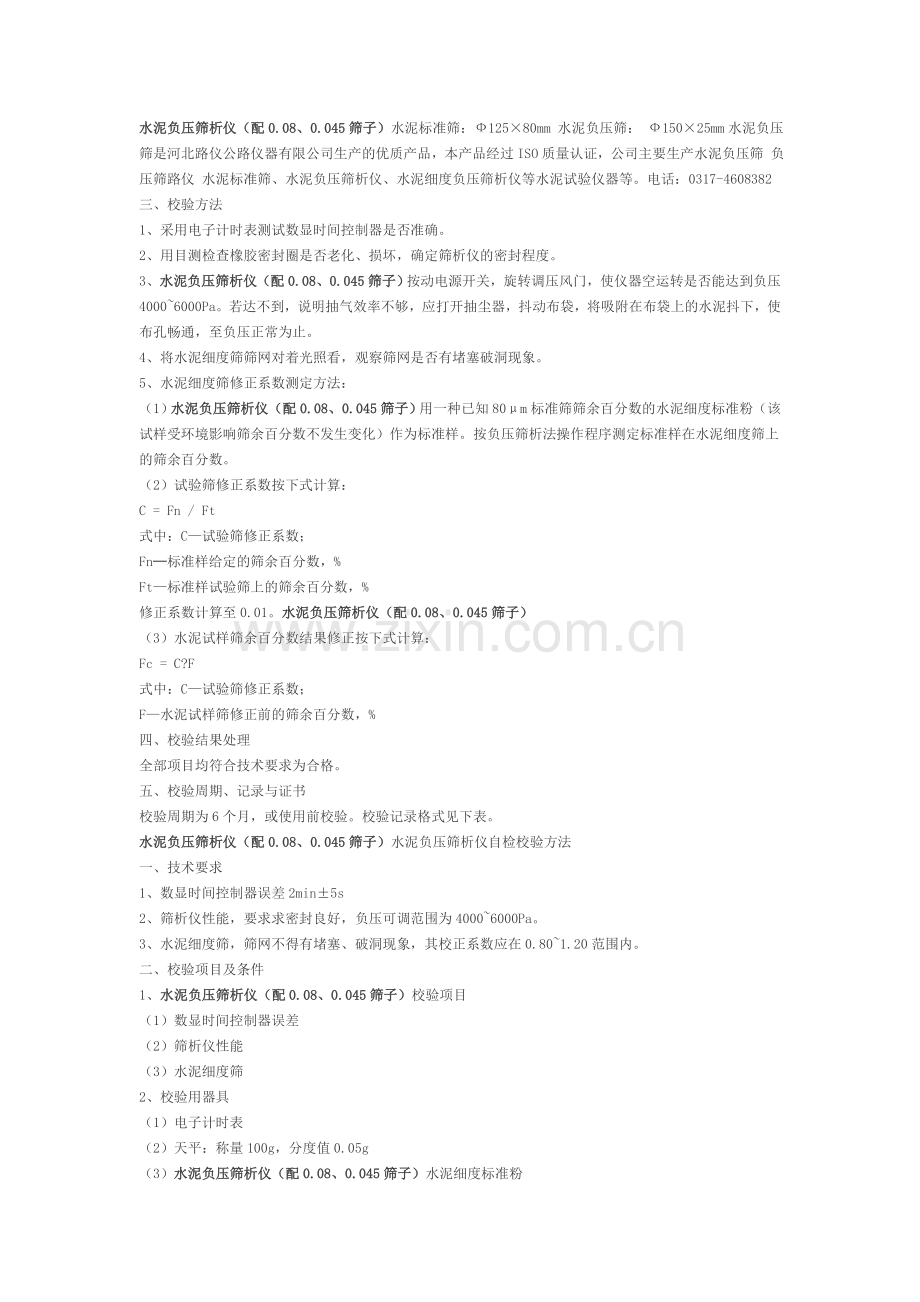

水泥负压筛析仪（配0.08、0.045筛子）水泥标准筛：Ф125×80mm 水泥负压筛： Ф150×25mm水泥负压筛是河北路仪公路仪器有限公司生产的优质产品，本产品经过ISO质量认证，公司主要生产水泥负压筛 负压筛路仪 水泥标准筛、水泥负压筛析仪、水泥细度负压筛析仪等水泥试验仪器等。电话：[phone]
三、校验方法
1、采用电子计时表测试数显时间控制器是否准确。
2、用目测检查橡胶密封圈是否老化、损坏，确定筛析仪的密封程度。
3、水泥负压筛析仪（配0.08、0.045筛子）按动电源开关，旋转调压风门，使仪器空运转是否能达到负压4000~6000Pa。若达不到，说明抽气效率不够，应打开抽尘器，抖动布袋，将吸附在布袋上的水泥抖下，使布孔畅通，至负压正常为止。
4、将水泥细度筛筛网对着光照看，观察筛网是否有堵塞破洞现象。
5、水泥细度筛修正系数测定方法：
（1）水泥负压筛析仪（配0.08、0.045筛子）用一种已知80μm标准筛筛余百分数的水泥细度标准粉（该试样受环境影响筛余百分数不发生变化）作为标准样。按负压筛析法操作程序测定标准样在水泥细度筛上的筛余百分数。
（2）试验筛修正系数按下式计算：
C = Fn / Ft
式中：C—试验筛修正系数；
Fn─标准样给定的筛余百分数，%
Ft—标准样试验筛上的筛余百分数，%
修正系数计算至0.01。水泥负压筛析仪（配0.08、0.045筛子）
（3）水泥试样筛余百分数结果修正按下式计算：
Fc = C?F
式中：C—试验筛修正系数；
F—水泥试样筛修正前的筛余百分数，%
四、校验结果处理
全部项目均符合技术要求为合格。
五、校验周期、记录与证书
校验周期为6个月，或使用前校验。校验记录格式见下表。
水泥负压筛析仪（配0.08、0.045筛子）水泥负压筛析仪自检校验方法
一、技术要求
1、数显时间控制器误差2min±5s
2、筛析仪性能，要求求密封良好，负压可调范围为4000~6000Pa。
3、水泥细度筛，筛网不得有堵塞、破洞现象，其校正系数应在0.80~1.20范围内。
二、校验项目及条件
1、水泥负压筛析仪（配0.08、0.045筛子）校验项目
（1）数显时间控制器误差
（2）筛析仪性能
（3）水泥细度筛
2、校验用器具
（1）电子计时表
（2）天平：称量100g，分度值0.05g
（3）水泥负压筛析仪（配0.08、0.045筛子）水泥细度标准粉

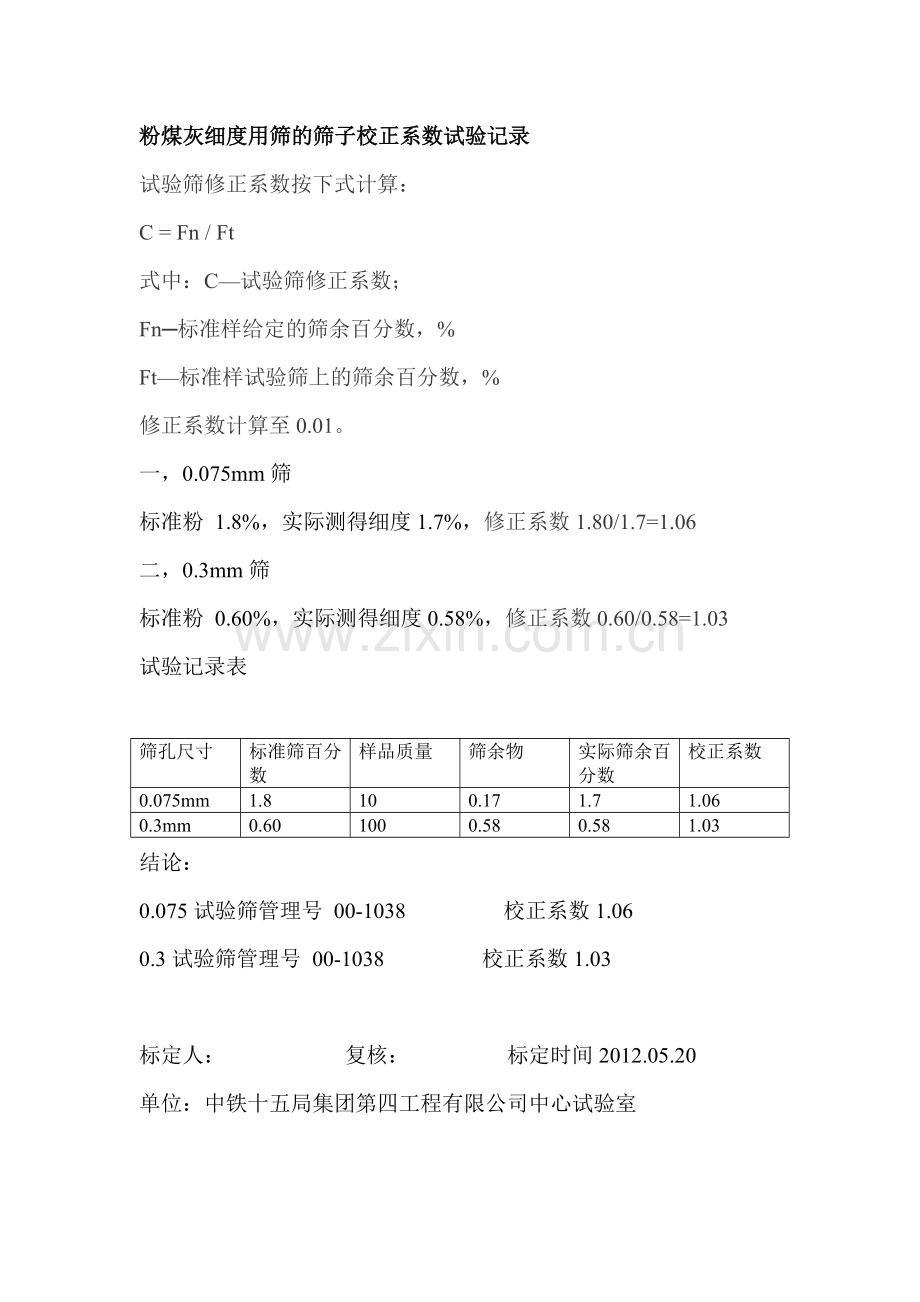

粉煤灰细度用筛的筛子校正系数试验记录
试验筛修正系数按下式计算：
C = Fn / Ft
式中：C—试验筛修正系数；
Fn─标准样给定的筛余百分数，%
Ft—标准样试验筛上的筛余百分数，%
修正系数计算至0.01。
一，0.075mm筛
标准粉 1.8%，实际测得细度1.7%，修正系数1.80/1.7=1.06
二，0.3mm筛
标准粉 0.60%，实际测得细度0.58%，修正系数0.60/0.58=1.03
试验记录表

筛孔尺寸
标准筛百分数
样品质量
筛余物
实际筛余百分数
校正系数
0.075mm
1.8
10
0.17
1.7
1.06
0.3mm
0.60
100
0.58
0.58
1.03
结论：
0.075试验筛管理号 00-1038 校正系数1.06
0.3试验筛管理号 00-1038 校正系数1.03

标定人： 复核： 标定时间2012.05.20
单位：中铁十五局集团第四工程有限公司中心试验室

透气法比表面积仪检定记录
送检单位

检定号

序号
项目
单位
技术要求
检定数据

结果

1
外观及其他

按规程目测

2
漏气检查
min
3 min内液面不下降

3
圆筒内径
㎜
12.7-12.75

4
穿孔板直径
㎜
12.65-12.70

5
穿孔板孔径
㎜
1.0

6
捣器扁平槽宽度
㎜
2.7-3.3

7
试料层体积
V=（ρ1-ρ2）/ρ水银
㎝3
以实测为准
ρ1= 92.12g
ρ1=92.11g
ρ’1=92.115g
V=1.8618cm3
ρ2=66.91g
ρ2= 66.92g
ρ’2= 66.915 g
8
标准时间
TS=（T’1-T’2）/2
s
以实测为准
T1= 0 s
T1= 0 s
T’1= 0 s
TS= 255.3 s
T2= 255.6 s
T2= 255.0 s
T’2= 255.3s
所有标准粉的密度值ρs= 3.04 g/cm3 比表面积值ss= 3964 cm2/g
温度21℃ K值1.458 试样质量3. 1克 孔隙率为45.2% 试样层体积1.8618 cm3
型号规格
FBT-5
使用标准计量器具及配套设备情况
制造厂家
上海宜昌仪器纱筛厂
电子天平 型号FA2004 厂家：上海上平仪器有限公司 出厂编号8112001 管理编号00-1155
仪器精度0.0001g。秒表0.5秒、烘箱、干燥箱、滤纸、毛刷。
出厂编号
8112001
出厂日期
2009.4
设备编号
00-1155
环境温度
21
检定日期
2012.05.20
检定员

核验员

鉴定证书背面格式
主要项目鉴定结果
检测项目
单位
实测值
圆筒试料层体积
Cm3
1.8618
标准粉的密度
g/cm3
3.040
标准粉的比表面积
Cm2/g
3964
标准时间
s
255.3
测标准时间的温度
℃
21
备注
JTG E公路工程水泥及水泥混凝土试验规程中T5040附录 水泥比表面积测定方法（勃氏法）
V=10-6×(ρ1-ρ2)/ρ水银 精确到5×10-9
在不同温度下水银密度
室温℃
8
10
12
14
16
18
20
22
24
26
28
30
32
34
水银密g/cm3
13.58
13.57
13.57
13.56
13.56
13.55
13.55
13.54
13.54
13.53
13.53
13.52
13.52
13.51

表T0504-1 在不同温度下的水银密度、空气粘度η和√η
室温（℃）
水银密（g/cm3）
空气粘度（pa·s）

8
13.58
0.0001749
0.01322
10
13.57
0.0001759
0.01326
12
13.57
0.0001768
0.01330
14
13.56
0.0001778
0.01333
16
13.56
0.0001788
0.01337
18
13.55
0.0001798
0.01341
20
13.55
0.0001808
0.01345
22
13.54
0.0001818
0.01348
24
13.54
0.0001828
0.01352
26
13.53
0.0001837
0.01355
28
13.53
0.0001847
0.01359
30
13.52
0.0001857
0.01363
32
13.52
0.0001867
0.01366
34
13.51
0.0001876
0.01370

高15.0±0.5，直径12.70±0.05 体积在12.65*12.65**14.5=1822.4mm3
和12.75*12.75**15.5=1980.0mm3之间。
SC被测试样表面积SS标准试样 表面积T被测试样时间TS标准试样时间η被测试样试验温度下空气粘度ηS标准试验温度下空气粘度ε被测试样试料层的孔隙率εS标准试样试料层的孔隙率ρ被测试样的密度ρS标准试样的密度。
SS*√T*（1-εS）*√ε3 *ρS*√ηS
样品比表面积SC=—————————————
√TS*（1-ε）*√εS 3 *ρ*√η
其中√ε3=（ε3）-2其中√εS 3=（εS 3）-2其中带s为标准试验。

一般水泥密度3.1g/cm3。矿粉2.9 g/cm3。一级粉煤灰2.6g/cm3。一般粉煤灰1.07—2.40 g/cm3。

SC=[ SS*√T*（1-εS）*√ε3 *ρS*√ηS]/{ √TS*（1-ε）*√εS 3 *ρ*√η}
粉煤灰无机结合料的试验偏差和精度
含水量
两次偏差0.5%，称量精度0.01g。

烧失量
两次偏差0.15%，称量精度0.0001g。
电阻炉温度950-1000℃。

密度
两次偏差0.01g/cm3，称量精度0.01g。比重瓶最小刻度0.02ml。

比表面积
两次偏差1m2/kg，称量精度0.001g。秒表最小读数0.5秒。
公式试样比表面积SC=[ SS*√T*（1-εS）*√ε3 *ρS*√ηS]/{ √TS*（1-ε）*√εS 3 *ρ*√η}
其中√ε3=（ε3）-2其中√εS 3=（εS 3）-2其中带s为标准试验。

细度
两次偏差5%，称量精度0.01g。
