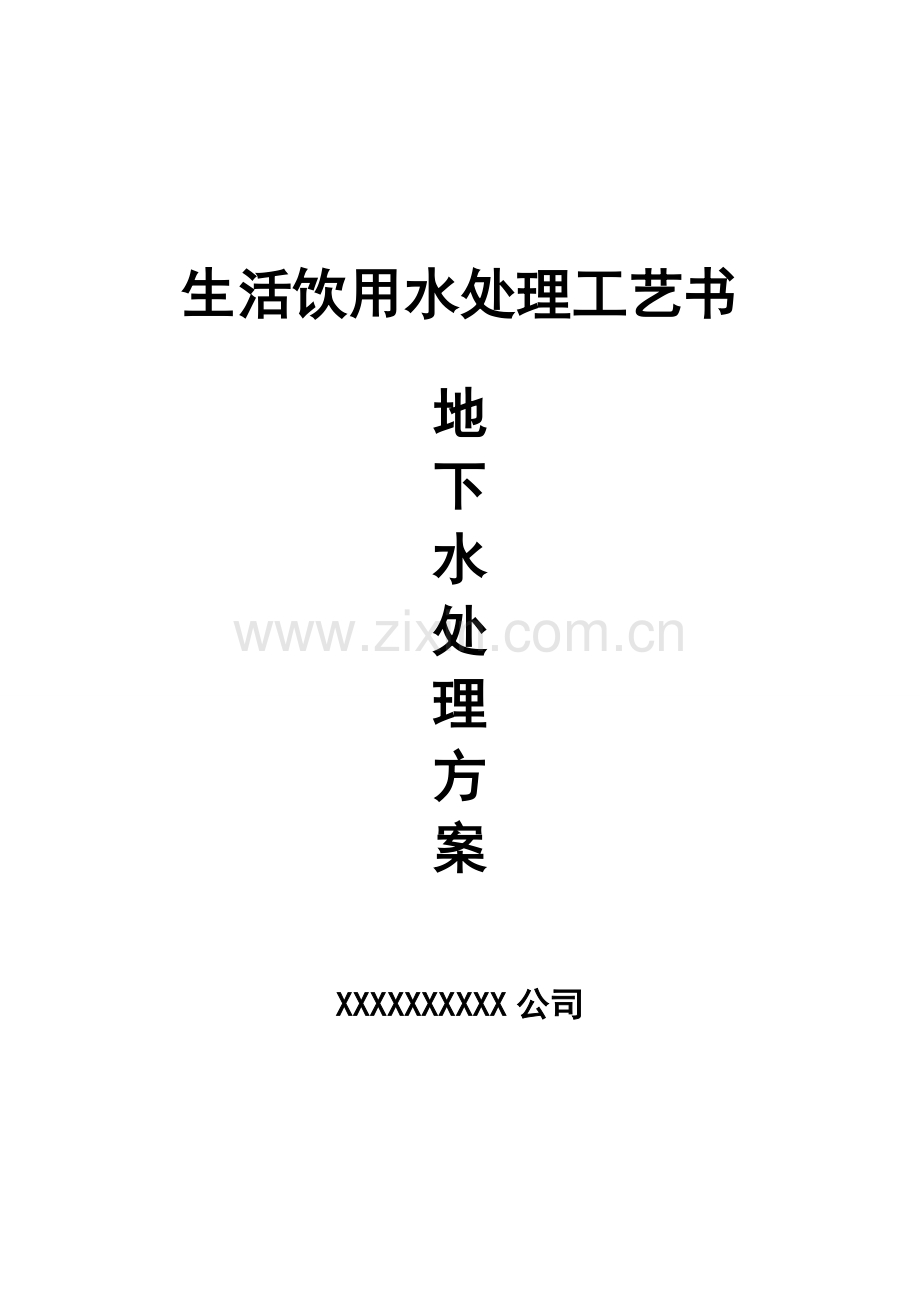

生活饮用水处理工艺书

地
下
水
处
理
方
案

XXXXXXXXXX公司

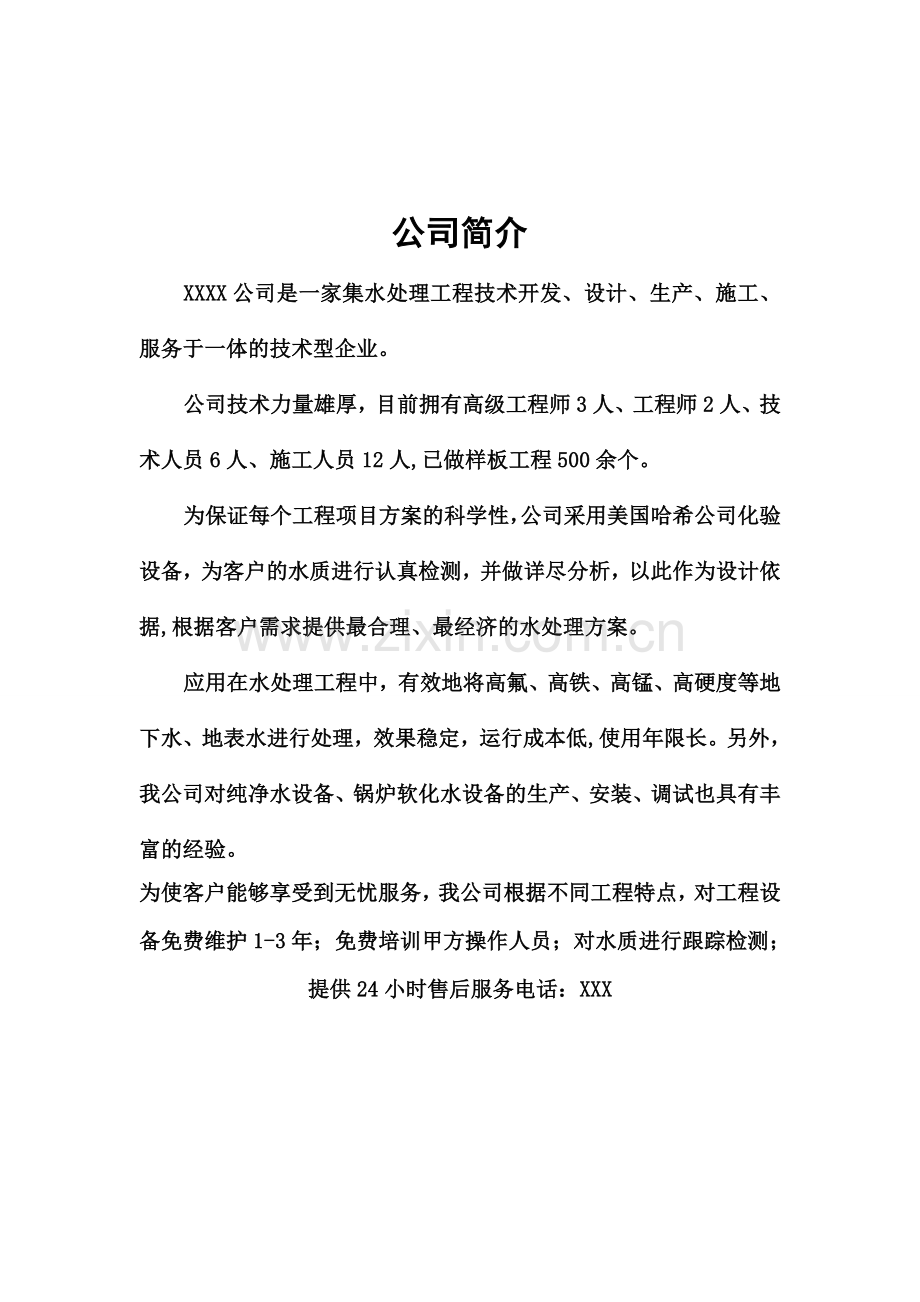

公司简介
XXXX公司是一家集水处理工程技术开发、设计、生产、施工、服务于一体的技术型企业。
公司技术力量雄厚，目前拥有高级工程师3人、工程师2人、技术人员6人、施工人员12人,已做样板工程500余个。
为保证每个工程项目方案的科学性，公司采用美国哈希公司化验设备，为客户的水质进行认真检测，并做详尽分析，以此作为设计依据,根据客户需求提供最合理、最经济的水处理方案。
应用在水处理工程中，有效地将高氟、高铁、高锰、高硬度等地下水、地表水进行处理，效果稳定，运行成本低,使用年限长。另外，我公司对纯净水设备、锅炉软化水设备的生产、安装、调试也具有丰富的经验。
为使客户能够享受到无忧服务，我公司根据不同工程特点，对工程设备免费维护1-3年；免费培训甲方操作人员；对水质进行跟踪检测；提供24小时售后服务电话：XXX

方案正文
一. 设计基础
1.1. 设计原则
●认真执行国家和各地区的有关规范、标准；
●根据用户实际情况，尽可能使系统流程简捷、实用、操作简便；
●降低和节省工程投资；
●系统运行安全可靠、方便运营管理；
1.2.设计规范及标准：
●中华人民共和国环境保护法；
●室外给水设计规范GB50014—2006
●给水排水管道工程施工及验收规范GB 50268-2008；
●生活饮用水卫生标准GB5749-2006；
●建设单位提供的项目设计资料。
1.3 处理水量水质
设计处理水量为10m3/h, 日产水量不低于200m3/h
原水水质化验报告
检测项目
单位
检测结果
国家生活饮用水卫生标准
GB5749-2006
铁
mg/L
0.8
0.3
锰
mg/L
1.0
0.1
PH

7.2
6.5~8.5
硬度
mg/L（CaCO3计）
270
450
1.4出水标准
所处理项目指标达到国家《生活饮用水标准》（GB5749-2006）
1.5 工程范围:
由建设方负责将来水引入水处理间内，水源来水压力不低于0.25Mp.我方负责水处理设备及储水箱等一切水处理相关部件的设计、购置、安装调试及基础图纸要求、使用说明文件的编制。供水设备由建设单位自行购置。
1.6 设计原则：
1）严格执行国家环境保护有关法规，确保处理后的水质各项水质指标达到排放标准；
2）采用先进、合理、成熟、可靠的处理工艺，并具有显著的环境效益、社会效益和经济效益；
3）工艺设计与设备选型能够在生产运行过程中具有较大的灵活性和调节余地，能适应水质、水量的变化，确保出水水质稳定、达标；
4）平面布置和工程设计时，结合区域现状，布局力求紧凑、简洁，尽可能缩短建、构筑物间的管路距离，建筑物与附属物尽可能合建以节省占地；
5）在运行过程中，应尽量便于操作管理、便于维修、节省动力消耗和运行费用；
6）运行成本经济合理，有利于节能降耗，降低运行费用，易于维护和管理。
二、工艺设计
2.1 工艺简介：由于地下水铁锰含量较高，采用普通的过滤方式处理后无法达到国家生活饮用水标准。所以我公司设计强曝气配合多级过滤的方式进行地下水的深度净化。
1) 采用石英砂、硅碳素等净水介质材料除源水中绝大部分悬浮物、铁锰离子（或二次污染引起）、色度等。可使出水完全达到国家生活饮用水标准GB5749-2006.
2) 此工艺为一级曝气及三级过滤地下水处理工艺，经 处理后水中的铁锰离子含量大幅减少。曝气可以增高水的PH值及水中的溶解氧含量，为除铁锰处理提供充足的前提条件；水经过我公司生产的专业除铁锰滤料过滤后，水中的铁锰离子被吸附及氧化，截流在滤料上，在反洗时被排走。
2.2处理工艺选择时考虑的基本要求
（1）很高净化能力与去除能力；
（2）投资少、运行费最低、效果好的水处理技术工艺；
（3）工艺流程简单，占地面积小；
（4）处理过程安全；
（5）处理设施运行稳定，操作管理简便。
2.3 工艺流程如图所示
井水来水-——曝气塔——反应水箱——增压泵——除铁锰过滤器——除铁锰过滤器___除铁锰过滤器——净水箱——变频给水——管网
处理效果图解
处理项目（处理后）
铁含量Mg/L
锰含量Mg/L
原水
0.8
1.0
曝气
0.6至0.7
0.7至0.9
一级除铁锰过滤器
0.3至0.5
0.3至0.6
二级除铁锰过滤器
0.1至0.3
0.1至0.25
三级除铁锰过滤器
0.05至0.1
0.04至0.1
2.4工艺说明如下：
2.4.1.曝气塔
机械塔式曝气塔，塔身为封闭柱体，地下水由塔上部送入，经塔中的填料层淋下，空气用通风机自塔下部通入，自塔顶排除，填料多用曝气塑料空心球，设计的汽水比可选用150~200，淋水密度采用20~30m3/hm2,填料层厚度可根据原水的总碱度来适当的调整填料层高度，由于此曝气塔汽水比很大，曝气效果好，曝气后水中的溶解氧饱和度可达到90%以上，二氧化碳的去处率可达到80~90%。
2.4.2 增压泵：向净水系统输送定压、定量的待处理水。
2.4.3 反应水箱：提供给水中金属离子氧化反应时间和空间，使其去除效果达到最佳。
2.4.4 活性炭过滤器：去除水中的异味、余氯、部分重金属和有机物，降低水的色度。
.2.4.5 除铁锰过滤器：内装安能洁专业除铁锰滤料硅炭素，有效的去除水中的铁锰离子。维护方式为逆流冲洗。硅炭素属于吸附和离子交换相结合。①吸附主要体现在吸附离子半径小于硅炭素孔穴半径的离子，类似于活性炭。具体原理，由于硅炭素的材料是硅、铝、氧晶格状四面体，硅与铝交换。由于铝是三价，硅四价，因此缺少一个电荷，需要有带正电荷的离子补充，理论上，凡一到三价的阳离子均能被硅炭素所吸附，对四到六价的物质也都有一定量的吸附值。(三价铝，四价硅，硅与铝交换形成电位差，需要带正电荷的离子补充，当水与硅炭素接触时，水中带正电荷的离子恰好补充了硅炭素的电位差，被硅炭素所吸附，固定在硅炭素的骨架上，在效达到过滤效果 )②硅炭素本身是多孔物质，骨架中有许多通道和孔穴，比表面积大，因而有相当大的色散力，这是去除阴离子的先决条件。然后根据作用不同，生产过程中采用物理、化学方法使其活化，利用色散力的作用通过活化剂交换阴离子。
2.4.6 变频给水：根据管道的压力值自动调节水泵转速，达到恒压给水的效果。
2.4.7 水箱：水箱分为曝气水箱和净水箱。曝气水箱主要是在射流器后方起到曝气反应效果的作用，为后续处理提供必要的前提条件；净水箱主要用来储存净水，以备使用。曝气水箱设计为12立方，净水箱设计为24立方。
2.5维护方式：
维护方式均为：逆流冲洗操作，维护周期为3-5天，维护时间为20分钟。软水系统为全自动运行系统，维护为时间定时自动维护。
2.6水处理间要求：
可用面积：不低于50平方米
房屋高度：不低于4.5米
室内排水量：不低于30立方/时
地面要求：平坦，耐压，承压强度不低于6T/m2
三 设备清单报价
序号
项目名称
项目特征描述
计量 单位
工程 数量
1
曝气塔
Ф0.6*1.8(m)PE材质
Ф50空心球 2000个空心球
台
1
2
风机
　风机风量 1200m3/h ,风压 600p
台
1
3
曝气水箱
玻璃钢材质 2×3×2
台
1
4
除铁、锰过滤器
Ф1.0*2.2(m)玻璃钢材质
含布水器，锰砂滤料
台
3
5
原水泵
Q=10T/H H=32m，3.0kw
台
2
6
反应冲洗水泵
Q=50T/H H=20m，5.5 kw
台
1
7
净水箱
3×4×2=24立方
座
1
8
变频供水泵组
Q=10T/H H=32m，3.0kw
台
2
9
臭氧消毒灭菌柜
30g/h
台
1
10
本体配件

宗
1

四．操作人员培训计划
1）培训目的
通过培训，使操作人员能够独立运行本系统，完成该系统的日常维护管理，具体来说使其实现如下目标：
i. 了解水处理工艺的原理；
ii. 熟悉整个工艺流程，了解各工艺段的具体作用；
iii. 熟悉设备参数；
iv. 了解整个调试过程；
v. 熟悉电气、设备、自控设备的基本原理；
vi.
vii.
viii. 熟悉设备维护，可以独立处理设备的检修维护；
ix. 熟悉自控系统的操作，可以根据实际情况设置自控参数；
x. 熟悉安全措施，熟悉特殊情况的处理措施。
2）培训人员
本项目每处水处理工程日常的运行维护由1人兼职，工作天数按10天/月。
3）培训内容
培训内容主要由三大部分组成：理论、安全、现场操作
a) 理论培训
理论培训的内容包括以下四个方面：
i. 系统组成和工作原理；及设备的调试；
ii. 系统及设备的控制、操作和使用方法；
iii. 系统及设备的日常维护与一般故障排除和保养方法；
理论课程又分为以下几部分：
（1）工艺部分
工艺流程组合
主要阐述流程组合的特点和优势，针对不同水质水量情况给出应对方案，论述针对目前工艺流程如何灵活运行。
（2）设备部分
主要分为以下几类：
i. 泵类
ii. 设备类
iii. 非标设备类
介绍本项目工程所采用的主要设备的种类、材质、工作原理、运行维护中需注意的主要问题等。
（3）电气部分
主要分为以下几部分：
i. 本工程用电设备组成
ii. 电气元件
介绍本项目工程所采用的主要用电设备及电气元件的种类、工作原理、操作维护中需注意的主要问题等。
b) 安全培训
主要分为以下几部分：
i. 系统维护阀门操作
ii. 电气操作
介绍日常可能面临的危险种类及可能造成的危害，阐述安全措施和正确的操作规程，以及出险后正确的处理办法。
c) 现场操作指导及实践
这部分课程在处理站现场进行，包括如下内容：
i. 现场讲解
结合上一阶段的理论课程，通过现场的实物进行进一步讲解，目的上巩固理论课程，使理论与实际相结合起来，也包括工艺、设备、电气、自控等几部分。
ii. 现场演示
通过现场演示操作过程使学员对操作步骤深刻了解，熟悉如何处理故障及进行系统维护。
iii. 指导操作
采取学员操作，教师在一旁指导的方式，使学员可以独立完成单项操作，并逐渐具备独立对整个系统操作的能力。
完全由学员进行独立操作，指导教师只进行循检，指出学员的不当操作，并对整个系统的运行情况进行分析，给出运行建议。
iv. 考核
每个培训阶段完成后，都要对学员进行考核，题目由任课教师制定，及格的学员进入下一培训阶段，不及格的学员有一次补考机会，如果还不及格，则建议用户换人。
全部培训结束后，对所有的课程进行统一考核。
4）培训时间
整个培训期从试运行期开始，具体时间安排如下：
理论课程： 0.5天
现场操作指导及实践： 0.5天
独立操作实践： 0.5天
四、质保期及售后服务措施
严格按照用户和国家、地方以及行业规范之要求，结合生产实践经验，选择国内外知名品牌供应商，以确保所供应的产品为优质产品。我公司保证向用户提供未经使用的全新产品，并且所提供的产品符合设计及使用要求。
根据产品要求和工程实际情况以及相关的法律法规，确定自设备到场后检验合格交付使用之日起12个月为质量保证期， 在正常使用和维护条件下出现设备零件质量问题由我公司提供免费维修和更换。
1）售后服务技术人员约定
质保期内，正常操作情况下，设备发生故障，接到用户的报修电话后，我公司在 4小时内电话指导操作人员排除故障；如故障无法由操作人员排除或需要更换零部件，我公司在24小时内派遣有经验的维修工程师到现场提供免费维修服务。除天气、交通等不可抗拒的因素外，我方尽快赶到现场。无论是质保期内或是质保期过后，我公司均向用户提供一流的售后服务。
2）质保期内的售后服务
质保期内，正常操作情况下，设备发生故障，接到用户的报修电话后，我公司在 4小时内电话指导操作人员排除故障；如故障无法由操作人员排除或需要更换零部件，我公司在24小时内派遣有经验的维修工程师到现场提供免费维修服务。对于管路和电气线缆安装工程的一般故障，在到达现场后24小时内修复； 对于一般国产设备故障，在到达现场后48小时内修复； 对于一般进口设备故障，在到达现场后72小时内修复；由于特殊故障或特殊原因造成的无法及时修复，我们将和用户协商解决的方式和时限，并先行采取应急措施，以保证系统的正常运行。
在每次报修结束后8小时内送交用户一份维修报告，标明用户报修时间、维修工程师到场时间、故障原因、采取的维修措施及系统恢复时间。
因操作不当，使用环境（工作介质、电源质量）不当，其他人为的机械故障、对设备的防护不当、设备维护不当等非公司技术人员原因造成的质量事故，我们承诺协助用户修理或更换，，只按照成本收取费用。
在质量保证期内，若因用户人员违规拆卸、保管不当或因操作失误、未能遵守合同有关条款等原因造成设备零部件损坏时，我方承诺协助用户修理或更换，所需费用由用户负担。
3）质保期满后的售后服务
在质保期满后，正常操作情况下，设备发生故障，接到用户的报修电话后，我公司在 4小时内电话指导操作人员排除故障；如故障无法由操作人员排除或需要更换零部件，我公司在48小时内派遣有经验的维修工程师到现场提供维修服务。
质保期满后，以最优惠价格提供设备所需的配件和对设备的维修服务。当获知项目设备的配件将停止生产时，我公司将及时向用户通报，并提供相应替代产品，以便用户选择。
4）现场服务计划及人员安排
现场服务工作主要包括：设备的安装、系统集成、系统调试、试运行以及人员培训。
现场设备安装及系统集成将执行本施工组织方案或者合同签订后根据现场情况调整完善的施工组织方案。
