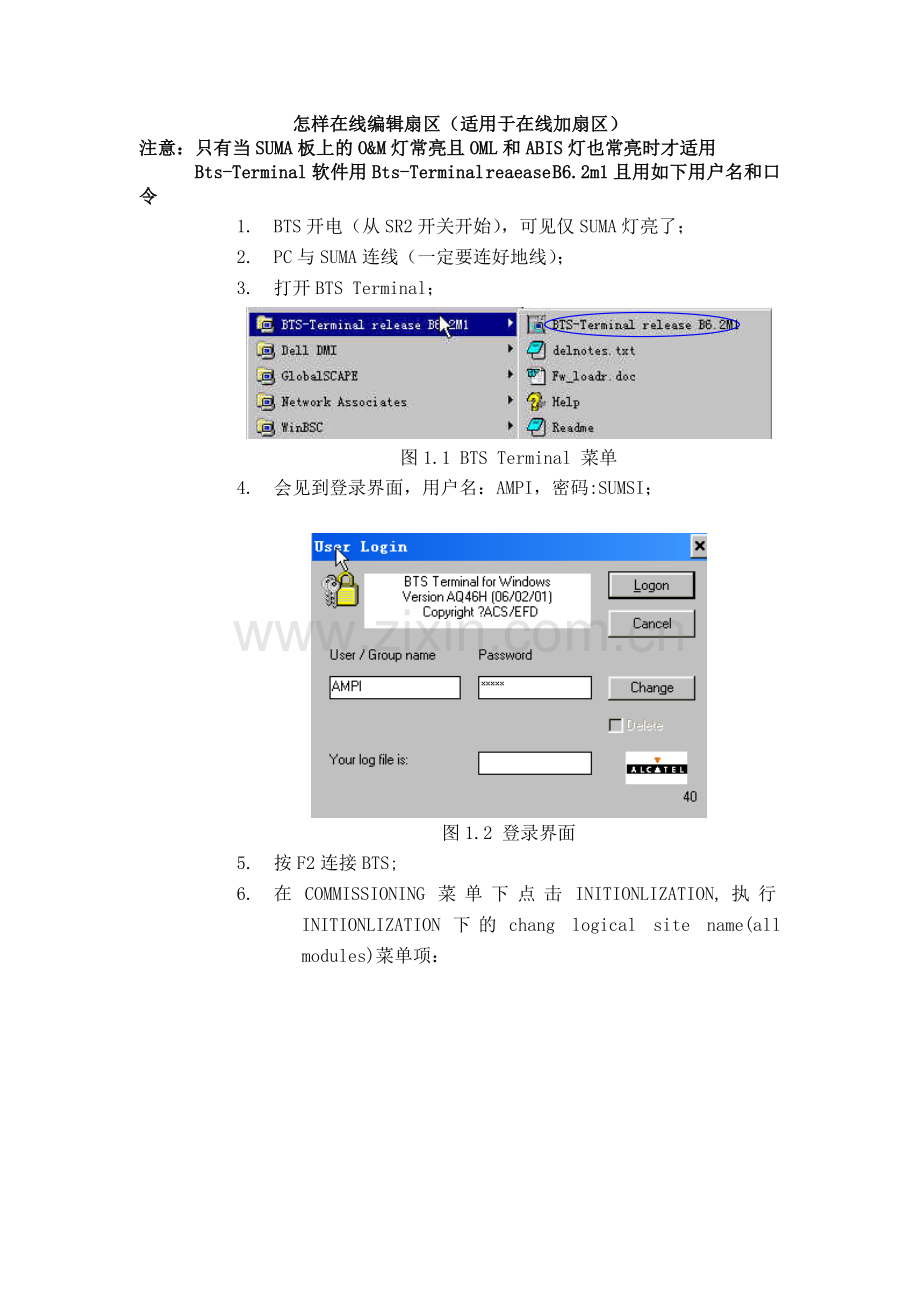

怎样在线编辑扇区（适用于在线加扇区）
注意：只有当SUMA板上的O&M灯常亮且OML和ABIS灯也常亮时才适用
Bts-Terminal软件用Bts-Terminal reaease B6.2m1且用如下用户名和口令
1. BTS开电（从SR2开关开始），可见仅SUMA灯亮了；
2. PC与SUMA连线（一定要连好地线）；
3. 打开BTS Terminal；

图1.1 BTS Terminal 菜单
4. 会见到登录界面，用户名：AMPI，密码:SUMSI；

图1.2 登录界面
5. 按F2连接BTS;
6. 在COMMISSIONING菜单下点击INITIONLIZATION,执行INITIONLIZATION下的chang logical site name(all modules)菜单项：

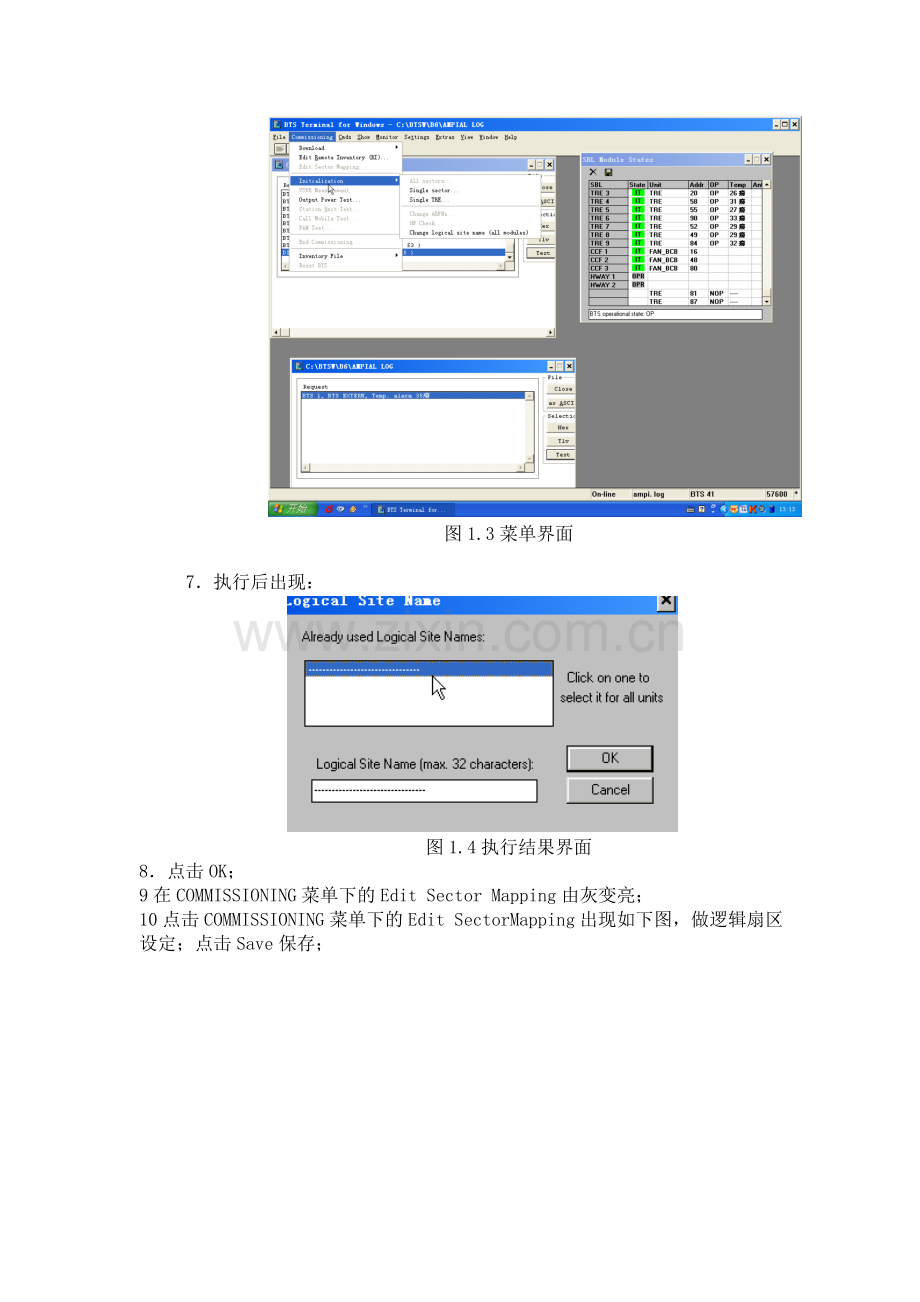

图1.3菜单界面

7．执行后出现：

图1.4执行结果界面
8．点击OK；
9在COMMISSIONING菜单下的Edit Sector Mapping由灰变亮；
10点击COMMISSIONING菜单下的Edit SectorMapping出现如下图，做逻辑扇区设定；点击Save保存；

图1.5执行结果界面
11．执行cmds->modify HW config以启动即插即用流程

12．执行后出现

13．选择cmd->End Modification of HW config——〉通知系统硬件更新结束，可以开始配置BTS SW

14． 过3分钟左右，可见BTS Terminal 上显示出BTS模块工作状态表

15． 可见BTS Terminal上显示出该TRE

16． 结束配置后，BTS Terminal会弹出对话框，询问是否接受当前配置，接受则选OK

17．几分钟后，就可见该ANC和ANC所带TRE加电进入工作状态；
这样扇区在线配置完成；
