【CKA6150 售前技术资料】

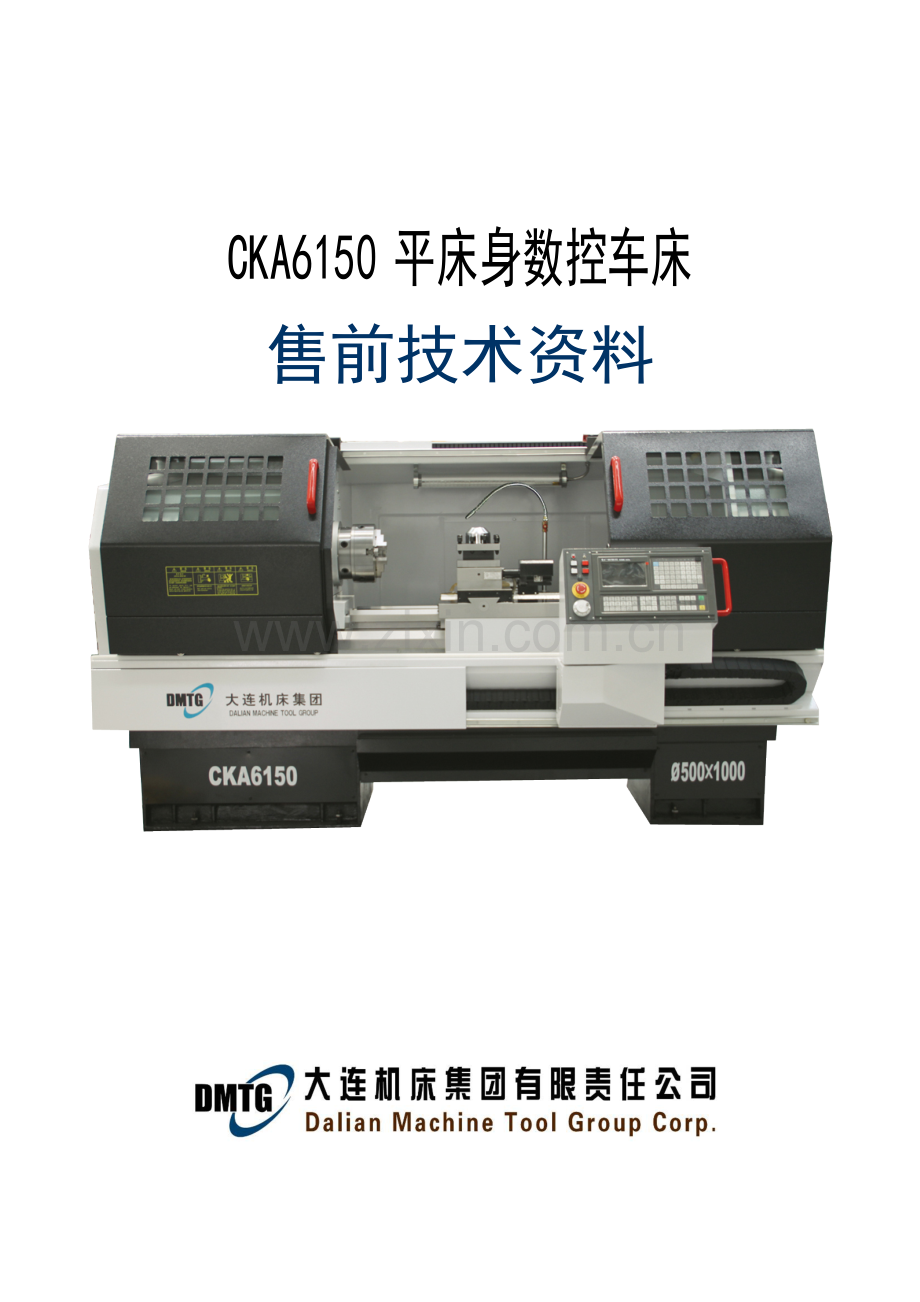

CKA6150平床身数控车床
售前技术资料

目 录
CKA6150平床身数控车床 2
一、产品简介与用途 2
二、主要结构特点 2
三、主要技术参数 3
四、机床的附件、特殊定货附件 5
五、主要外购件清单 6
六、机床参数图 7

CKA6150平床身数控车床

一、产品简介与用途
本机床为纵(Z)、横(X)两座标控制的数控卧式车床。能够对各种轴类和盘类零件自动完成内外圆柱面、圆锥面、圆弧面、端面、切槽、倒角等工序的切削加工，并能车削公制直螺纹、端面螺纹及英制直螺纹和锥螺纹等各种车削加工。CKA6150选用FANUC、西门子、大连数控、华中世纪星等国内外知名公司的数控系统，对工件可进行多次重复循环加工。适合于多品种，中小批量产品的生产，对复杂、高精度零件尤能显示优越性。
二、主要结构特点
1. 机床采用传统的卧式车床布局。整体设计，密封性好，符合安全标准。床身、床腿等主要基础件均采用树脂砂铸造，人工时效处理，整机稳定性优越。
2. 机床纵、横向运动轴采用伺服电机驱动、精密滚珠丝杠副、高刚性精密复合轴承传动，脉冲编码器位置检测反馈的的半闭环控制系统。导轨副采用国际流行的高频淬火（硬轨）加“贴塑”工艺，各运动轴响应快、精度高、寿命长。
3. 主轴转速高，变频调速范围宽，整机噪音低。
4. CKA6150自动档采用了独特的电控自动换档机构, 机床不需要停车变速，高、中、低档可自动切换，程序可连续运转，大大提高了加工效率。
5. 机床的外观防护设计按照国际流行趋势，造型新颖独特，防水、防屑，维护方便；体现了时代特点。
6. 主轴通孔直径大为Φ82mm，通过棒料能力强，适用范围广。
7. 机床操作系统按照人机工程学原理，操纵箱独立并旋转设置，可任意位置移动，方便了操作者就近对刀，是人性化设计的体现。
8. 配有集中润滑器对滚珠丝杠及导轨结合面进行强制自动润滑，可有效提高机床的动态响应特性及丝杠导轨的使用寿命。
9. 床鞍及滑板导轨结合面采用“贴塑”处理，移动部件可实现微量进给，防止爬行。
10. 采用内喷淋式不抬起刀架更有利于提高工件表面质量及防止冷却液飞溅。
11. 机床标准配置750/1000/1500规格为全封闭式防护;其余为半封闭防护。
12. 机床标准配置采用国内名牌的立式四工位刀塔。特殊配置可选择六工位的卧式刀塔；
13. 机床可根据用户要求配置手动、气动、液压卡盘或手动、气动、液压尾座等。

三、主要技术参数
1. 技术规格
床身上最大工件回转直径 φ500 mm
刀架上最大工件回转直径 φ280 mm
最大工件长度 750、1000、1500、2000
最大加工长度 680、930、1430、1930
最大车削直径（立式四工位刀架） φ500 mm
（卧式六工位刀架） φ400 mm
主轴中心高 250 mm
床身导轨宽度 400 mm
工件极限重量(只使用卡盘) 400 kg
2. 主传动
标准配置
① CKA6150 普通型
双速电机驱动：手动三档，档内自动有级变速
主电动机（双速电机） 6.5/8Kw
主轴通孔直径 φ82 mm
主轴孔锥度 前端Ф90mm 1:20
主轴头 D8
主轴前端轴承内径 φ120mm
主轴转速范围 45～2000 r/min
(45/63/90/125) (180/250/355/500) (710/1000/1400/2000) r/min

② CKA6150 （变频+手动三档型）或（变频+自动三档型）：档内无级调速

主电动机（变频电机） 7.5kW
主轴通孔直径 φ82 mm
主轴孔锥度 前端Ф90mm 1:20
主轴头 D8
主轴前端轴承内径 φ120mm
主轴转速范围 7～2200 r/min
（低档：7～135r/min ）
（中档：30～550r/min ）
（高档：110～2200r/min ）
3. 尾座装置
 尾座套筒直径 φ75mm
尾座套筒行程 手动尾座150 mm 液压手动尾座 120 mm
尾座套筒锥孔锥度 莫氏5号
4．进给系统（FANUC）
刀架最大行程 横向(X) 280 mm
 纵向(Z) 685、935、1435、1935mm
滚珠丝杠直径×螺距 横向（X） φ20×4 (mm)
纵向（Z） φ40×6 (mm)
φ50×6 (mm) （2000规格）
 横向切削力（连续）横向（X） 2500 N
纵向切削力（连续）纵向（Z） 5000 N
横向快速进给 4000mm/min
纵向快速进给 8000mm/min
6000mm/min(2000规格)

横向最大切削速度 横向（X） 2000mm/min
横向最大切削速度 纵向（Z） 4000mm/min（750～1500规格）
3000mm/min（2000规格）

定位精度 横向（X） 0.03 mm
纵向（Z） 0.040mm（＜500～1000）
0.045mm（＜1000～1500）
0.050mm（≥1500）

重复定位精度 横向（X） 0.012 mm
纵向（Z） 0.016mm（＜500～1000）
0.020 mm（＜1000～1500）
0.025 mm（≥1500）
工件加工精度 IT6～ IT7
工件表面粗糙度 Ra1.6
5．刀架装置
标准配置：电动立式四工位刀架
刀架电机 功率 180 W
转速 1500 r/min
刀杆截面 25×25 mm
重复定位精度 0.008 mm
换刀时间 (单工位) 3s
特殊选择配置：电动卧式六工位刀架
刀架电机 功率 120 W
转速 1400 r/min
刀杆截面 25×25 mm
最大镗刀直径 Ф32
重复定位精度 0.008 mm
换刀时间（单工位） 4s
6. CNC控制系统
系统具有完善可靠的联锁、安全保护和故障自诊断报警等功能。
配有RS232标准通讯接口，可用计算机进行程序的存储。
以下数控系统可供用户选择：
FANUC 0i-mate-TD X/Z轴交流伺服电机 （功率kW：X1.2/Z1.2; 扭矩Nm：X7/Z7）

7．电源装置
电源形式 交流三相/380 V±10% /50Hz±2Hz
用电容量 24KVA
8．冷却系统
水箱容积 35L
冷却泵电机功率 200 W
冷却泵流量 25 L/min
9．机床外形尺寸及重量
机床外形尺寸(长×宽×高)
2580×1750×1620mm（750型） 2830×1750×1620mm（1000型） 3330×1750×1620mm（1500型） 3830×1750×1620mm（2000型）

机床净重 2550 kg（ 750型） 2600 kg （1000型）
2700 kg（1500型） 2800 kg （2000型）

四、机床的附件、特殊定货附件
1．随机附件
序号
名 称
规 格 和 型 号
数量
备 注
1
三爪卡盘
K11250C；C8/D8
1组

2
扳 手
S91-1A：16×17，18×19，27×30；
GB5356：5，6，8，10，14；
S92-3A：17；
CKA6150-60702
1组

3
顶 尖
DM115；GB 9204.1
1件

4
尖嘴机油枪
80～100ml
1组

5
固定垫铁
CKA6150-60703
1组
2米以内一组8套；2米以上一组10套。
6
钥匙

2件
皮带罩门、电箱门用
7
随机文件
使用说明书，合格证明书，
装箱单，电气使用说明书，刀架说明书，
系统资料
1套

2．特殊定货件
序号
名 称
规 格 或 标 记
每台
数量
备 注
1
活 顶 尖
D415; DB1222
1组

2
扳 手
135～165；JB1019
1组

3
楔 铁
TQ91-1-01
8件
最大工件长度＜2米用
10件
最大工件长度>2米用
4
跟 刀 架
φ20～φ100；CKA6150-65
1套

5
中 心 架
φ10～φ200;CKE6150-64
1组

6
拨 盘
CD6245B-62(D8头用)
1组

7
平 面 盘
φ480;CD6256B-63101(D8头用)
1件

8
四爪卡盘
φ400,K72400/C8;
或φ400,K72400/D8
1组

9
手 动 泵
CD6245B-53
1组
拆卸主轴前轴承用
10
顶 尖
DM115；GB 9204.1
1件

11
顶 尖 套
CKA6150-60701
1件
莫氏5号
12
螺栓，螺母，垫圈
M20x400;GB799;M20;GB6170
20;GB97.1
1组
2米以内一组8套；2米以上一组10套。

五、主要外购件清单
序号
项 目
生 产 厂 家
备 注
1
主轴轴承
国产名牌

日本NSK
特殊定货
2
三角皮带
国产名牌

3
X向滚珠丝杠
HPS（豪波斯）

4
Z向滚珠丝杠
HPS（豪波斯）

5
丝杠轴承
镇江轴承厂

6
手动卡盘
瓦房店机床附件厂

7
立式四工位刀架
瓦房店机床附件厂(外冷却)

瓦房店机床附件厂（内冷却）
特殊定货
8
双速电机
国产名牌

9
变频电机
国产名牌

10
主轴伺服电机
北京超同步公司
特殊定货
11
床头润滑泵电机
大连微电机厂

12
冷却电机泵组
丹东山川

13
拖链
安基拖链公司

14
集中润滑装置
永嘉流遍

15
电动推杆
台湾上银
特殊定货
16
数控系统及伺服电机
FANUC等

17
热交换器
同飞制冷/宝鸡雷博
特殊定货
18
空调
同飞制冷/宝鸡雷博
特殊定货
19
电气元件
进口或国内名牌

20
变频器
台达
变频型用
21
卧式六工位刀架
烟台机床附件厂/常州刀架
特殊定货
22
中实液压卡盘、油缸
台湾
特殊定货
23
中空液压卡盘、油缸
台湾
特殊定货
24
液压尾座
大连机床集团
特殊定货
25
液压站
大连组合机床研究所或广州宝力特液压密封有限公司
特殊定货
26
液压阀组
大连组合机床研究所或广州宝力特液压密封有限公司
特殊定货
27
气动卡盘、回转气缸
国产名牌
特殊定货
28
气动尾座
大连机床集团
特殊定货
29
安全门锁
欧姆龙

(注：在销售机床前应由营销人员按用户要求摘出相应配置)

六、机床参数图
1．加工行程图及刀具干涉图

2．主轴转速图
A.主传动为自动有级变速（双速电机+电磁离合器）（普通型）。
双速电机+两个电磁离合器+三挡手动变速，使主轴得到12级转速。
主轴的最低转速传动路线：
1440 × 112/224 × 45/65 × 19/56 × 17/68 = 45r/min
主轴的某中间转速传动路线：
1440 × 112/224 × 55/55 × 44/32 × 17/68 = 250r/min
主轴最高转速传动路线：
2880 × 112/224 × 55/55 × 44/32 × 50/50 = 2000r/min
其余转动路线见传动系统图
主轴的各级转速列于下表(r/min)，在手动低（L）.中（M）.高（H）三挡范围内可实现四级自动变速。
L
45
63
90
125
M
180
250
355
500
H
710
1000
1400
2000

B.主传动为手动或自动无级变速（变频型）
通过变频器调频，使变频电机调速，在经过三挡手动或自动变速，使主轴得到三段无级调速，并在每一段内可实现恒线速切削。电机变频调速范围在5～99Hz，其中33.3Hz以下为恒扭矩区，33.3Hz以上为恒功率区，调速特性曲线。
主轴的转速列于下表（r/min），在手动低（L）.中（M）.高（H）三挡范围内可实现无级调速。

L
7～135
M
30～550
H
110～2200

3．主轴功率扭矩特性曲线
变频型主轴

伺服型主轴

4．基础图
