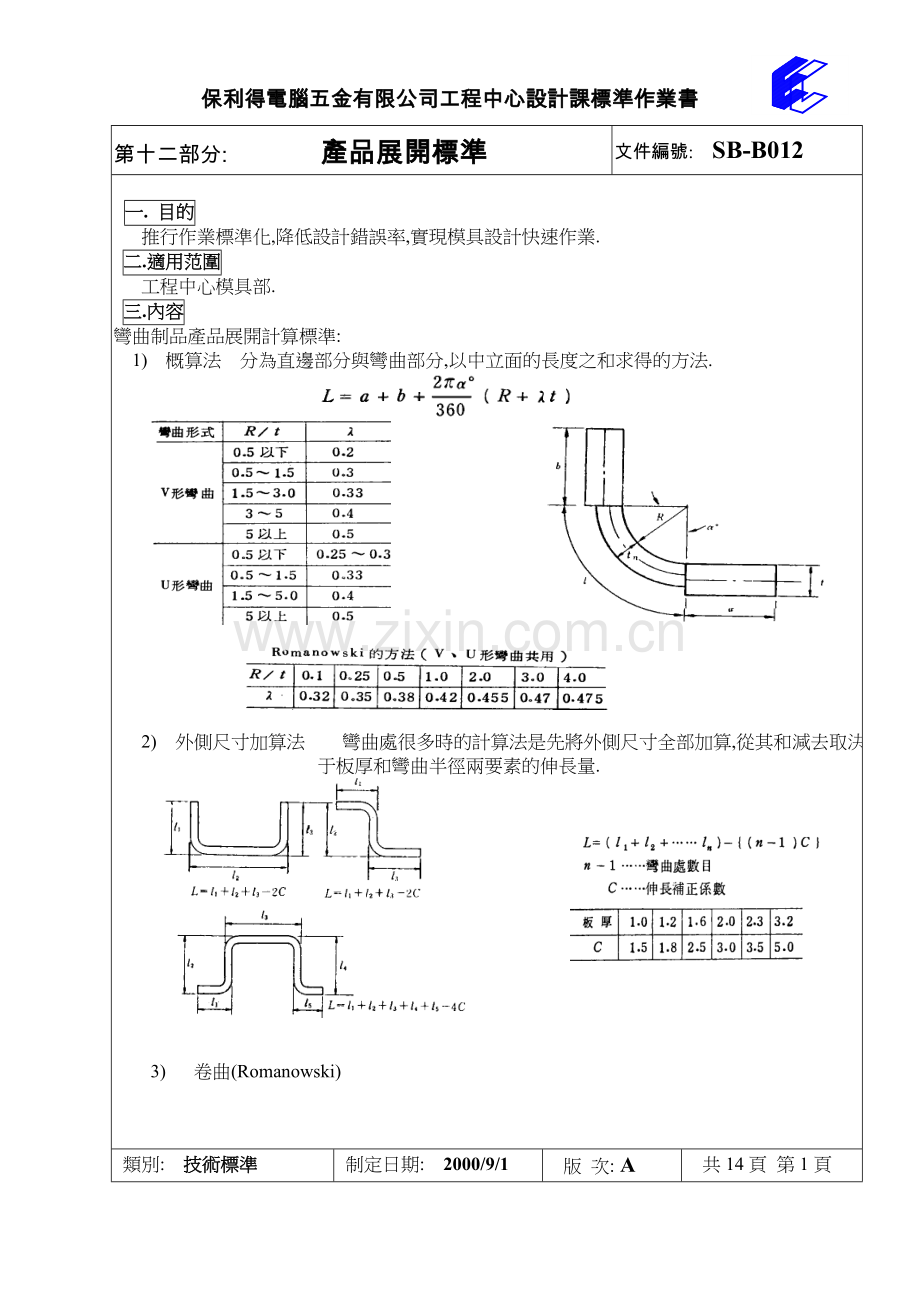

保利得電腦五金有限公司工程中心設計課標準作業書
第十二部分: 產品展開標準
文件編號: SB-B012

一. 目的
推行作業標準化,降低設計錯誤率,實現模具設計快速作業.
二.適用范圍
工程中心模具部.
三.內容
彎曲制品產品展開計算標準:
1) 概算法 分為直邊部分與彎曲部分,以中立面的長度之和求得的方法.

2) 外側尺寸加算法 彎曲處很多時的計算法是先將外側尺寸全部加算,從其和減去取決于板厚和彎曲半徑兩要素的伸長量.

3) 卷曲(Romanowski)

類別: 技術標準
制定日期: 2000/9/1
版 次: A
共14頁 第1頁
************* 本文件屬公司機密資料,非經公司允許嚴禁翻印 ************
保利得電腦五金有限公司工程中心設計課標準作業書
第十二部分: 產品展開標準
文件編號: SB-B012

4) 內側尺寸加算法 對邊長之和再加set back 值(補正長度值)的方法

5) 收縮凸緣的概算展開尺寸(90°)彎曲.

類別: 技術標準
制定日期: 2000/9/1
版 次: A
共14頁 第2頁
************* 本文件屬公司機密資料,非經公司允許嚴禁翻印 ************
保利得電腦五金有限公司工程中心設計課標準作業書
第十二部分: 產品展開標準
文件編號: SB-B012

6) 伸長凸緣的概算展開尺寸(90°)彎曲.

7) 整線加工(hemmming)的概算展開尺寸.

類別: 技術標準
制定日期: 20009/1
版 次: A
共14頁 第3頁
************* 本文件屬公司機密資料,非經公司允許嚴禁翻印 ************
保利得電腦五金有限公司工程中心設計課標準作業書
第十二部分: 產品展開標準
文件編號: SB-B012

7) 非90°折彎

類別: 技術標準
制定日期: 2000/9/1
版 次: A
共14頁 第4頁
************* 本文件屬公司機密資料,非經公司允許嚴禁翻印 ************
