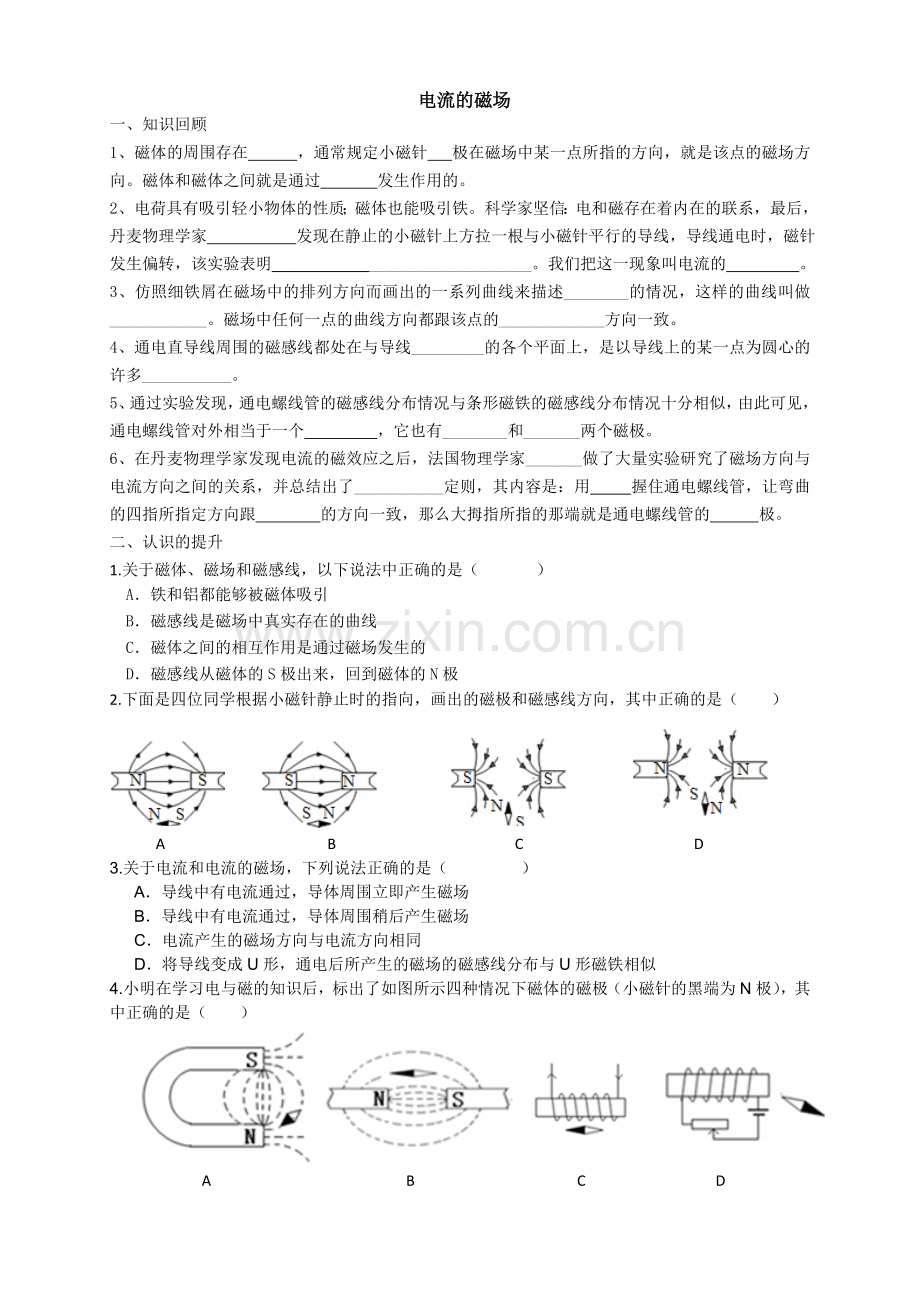

通电螺线管的磁场.doc

电流的磁场
一、知识回顾
1、磁体的周围存在 ，通常规定小磁针 极在磁场中某一点所指的方向，就是该点的磁场方向。磁体和磁体之间就是通过 发生作用的。
2、电荷具有吸引轻小物体的性质；磁体也能吸引铁。科学家坚信：电和磁存在着内在的联系，最后，丹麦物理学家 发现在静止的小磁针上方拉一根与小磁针平行的导线，导线通电时，磁针发生偏转，该实验表明________________________________。我们把这一现象叫电流的 。
3、仿照细铁屑在磁场中的排列方向而画出的一系列曲线来描述________的情况，这样的曲线叫做____________。磁场中任何一点的曲线方向都跟该点的_____________方向一致。
4、通电直导线周围的磁感线都处在与导线_________的各个平面上，是以导线上的某一点为圆心的许多___________。
5、通过实验发现，通电螺线管的磁感线分布情况与条形磁铁的磁感线分布情况十分相似，由此可见，通电螺线管对外相当于一个 ，它也有________和_______两个磁极。
6、在丹麦物理学家发现电流的磁效应之后，法国物理学家_______做了大量实验研究了磁场方向与电流方向之间的关系，并总结出了___________定则，其内容是：用 握住通电螺线管，让弯曲的四指所指定方向跟 的方向一致，那么大拇指所指的那端就是通电螺线管的 极。
二、认识的提升
1.关于磁体、磁场和磁感线，以下说法中正确的是（　 　）
A．铁和铝都能够被磁体吸引
B．磁感线是磁场中真实存在的曲线
C．磁体之间的相互作用是通过磁场发生的
D．磁感线从磁体的S极出来，回到磁体的N极
A B C D
2.下面是四位同学根据小磁针静止时的指向，画出的磁极和磁感线方向，其中正确的是（　　）

3．关于电流的磁场，下列说法中正确的是（　　）
3.关于电流和电流的磁场，下列说法正确的是（ ）
A．导线中有电流通过，导体周围立即产生磁场
B．导线中有电流通过，导体周围稍后产生磁场
C．电流产生的磁场方向与电流方向相同
D．将导线变成U形，通电后所产生的磁场的磁感线分布与U形磁铁相似
4.小明在学习电与磁的知识后，标出了如图所示四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是（　　）
A B C D

5.下列四幅图中，通电螺线管的极性标注正确的是（　 　）
A B C D

三、知识的应用
1.在图中标出通电螺线管的N极、S极和磁感线方向、小磁针的N、S极.
解题步骤：
（1）根据电源的正负极画出螺线管上__________________；
（2）根据_________________标出螺线管的Ｎ、S极
（3）根据磁感线从______极出发，标出磁感线的方向；
（4）根据______________相互吸引，_______________相互排斥， 标出小磁针的Ｎ、S极。
2.图中虚线表示磁铁与通电螺线管磁场的磁感线。请标出所有磁感线的方向和电源的＋、－极。
解题步骤：
电
源
N

（1）根据______________相互吸引，_______________相互排斥， 标出螺线管的Ｎ、S极。
（2）根据磁感线从______极出发，标出磁感线的方向；
（3）根据_______________标出螺线管上电流的方向；
（4）根据电流从电源的__________出来标出电源的＋、－极。

3、练习
（1）．根据图1中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
图2
图1

（2）、在图2中，标出通电螺线管和小磁针的N、S极及磁感线的方向。
