综合配线架订货技术规范.doc

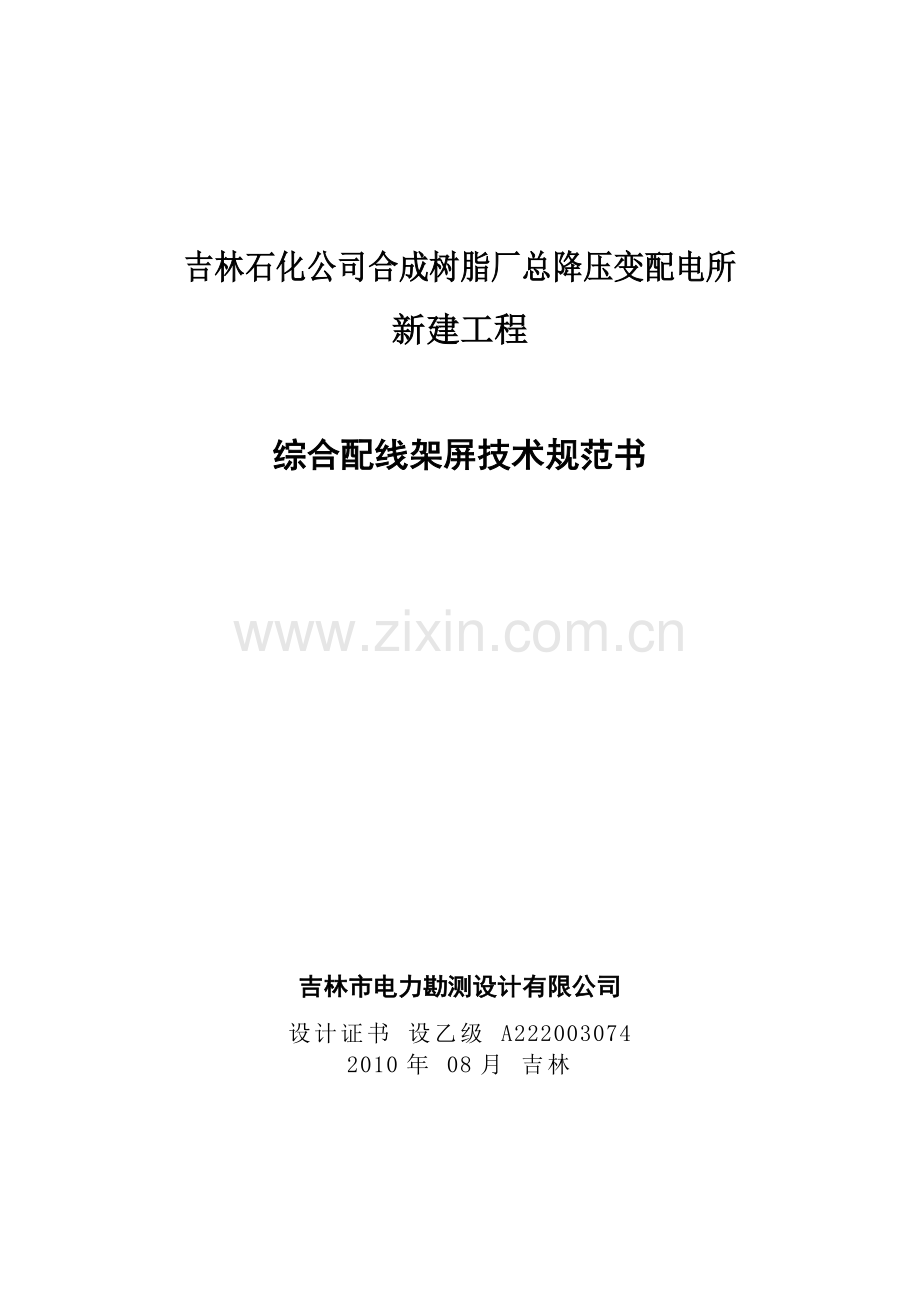

吉林石化公司合成树脂厂总降压变配电所
新建工程

综合配线架屏技术规范书

吉林市电力勘测设计有限公司
设计证书 设乙级 A222003074
2010年 08月 吉林

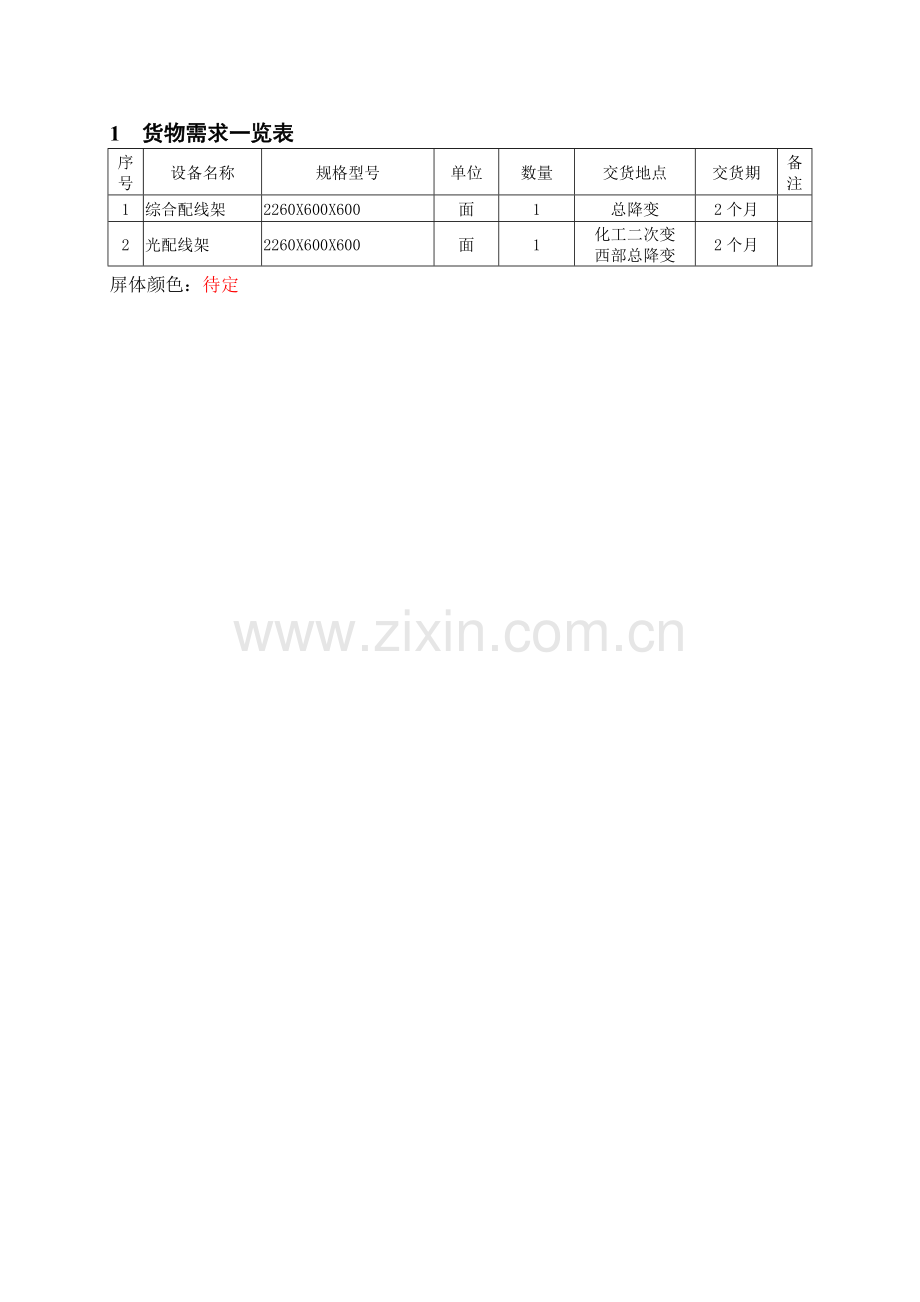

1 货物需求一览表
序号
设备名称
规格型号
单位
数量
交货地点
交货期
备注
1
综合配线架
2260X600X600
面
1
总降变
2个月

2
光配线架
2260X600X600
面
1
化工二次变
西部总降变
2个月

屏体颜色：待定

2、 综合配线架订货技术规范
一、产品名称：综合配线架
二、配置地点：见货物需求一览表
三、配置方式：
四、技术指标：
1、 集音频、数字、光纤配线架为一体。
2、 提供声光告警和接地功能。
3、 提供旋转的数字单元，可实现全正面化操作。
4、 音频200回线、数字40系统、光纤容量60芯。
5、 提供音频配线保安器50个
6、 音频、数字、光纤配线端子具体技术指标：
A、 DDF主要技术要求：
环境温度 +5℃—+40℃
相对湿度 ≤85%（+30℃）
储存温度 -25℃—+55℃
工作速率：2Mb/s、8Mb/s、34Mb/s、140Mb/s、155Mb/s、622Mb/s等
介入损耗：≤0.3db(50KHz—210MHz)
回波损耗:≥18 db(50KHz—210MHz)
同轴插拔性寿命: ≥1000次　拉拖力≥50N
特性阻抗：75Ω/120Ω
同轴连接器接触电阻：外导体≤2.5mΩ,内导体≤10mΩ
耐电压:≥1000V(50Hz交流,1min作用,无击穿,无飞弧)
绝缘电阻: ≥1000MΩ/500V(DC)
所有塑胶件阻燃性能达到GD4609/FV-O级标准
B、 ODF主要技术要求
环境温度 +5℃—+40℃
相对湿度 ≤85%（+30℃）
储存温度 -25℃—+55℃
标准工作波长:1310nm, 1550nm
光纤活动连接器:符合GB12507及相关标准的规定
光纤、光缆符合GB/T11819和GB/T7424的规定
绝缘电阻: ≥1000MΩ
介入损耗：＜0.2db
回波损耗:＞40 db
插拔性寿命: ＞1000次
具有专用的光缆固定和接地装置
适用于FC SC两种适配器,可安装光分配器 衰减器等增值模块
塑料件燃烧性能符合GB51697—85的规定
C、 MDF主要技术要求:
环境温度 +5℃—+40℃
相对湿度 ≤85%（+30℃）
储存温度 -25℃—+55℃
绝缘电阻: ≥1000MΩ
拉拖力:≥25N
塑料件阻燃性能:模块由ABS防爆阻燃塑料制成,达到国家标准GB4609规定的FV—O级
适用导线:单股塑料绝缘铜导线,芯线直径0.32—0.8mm

中国石油吉林石化公司：

吉林供电公司调度所（通讯）：

吉林市电力勘测设计有限公司：
