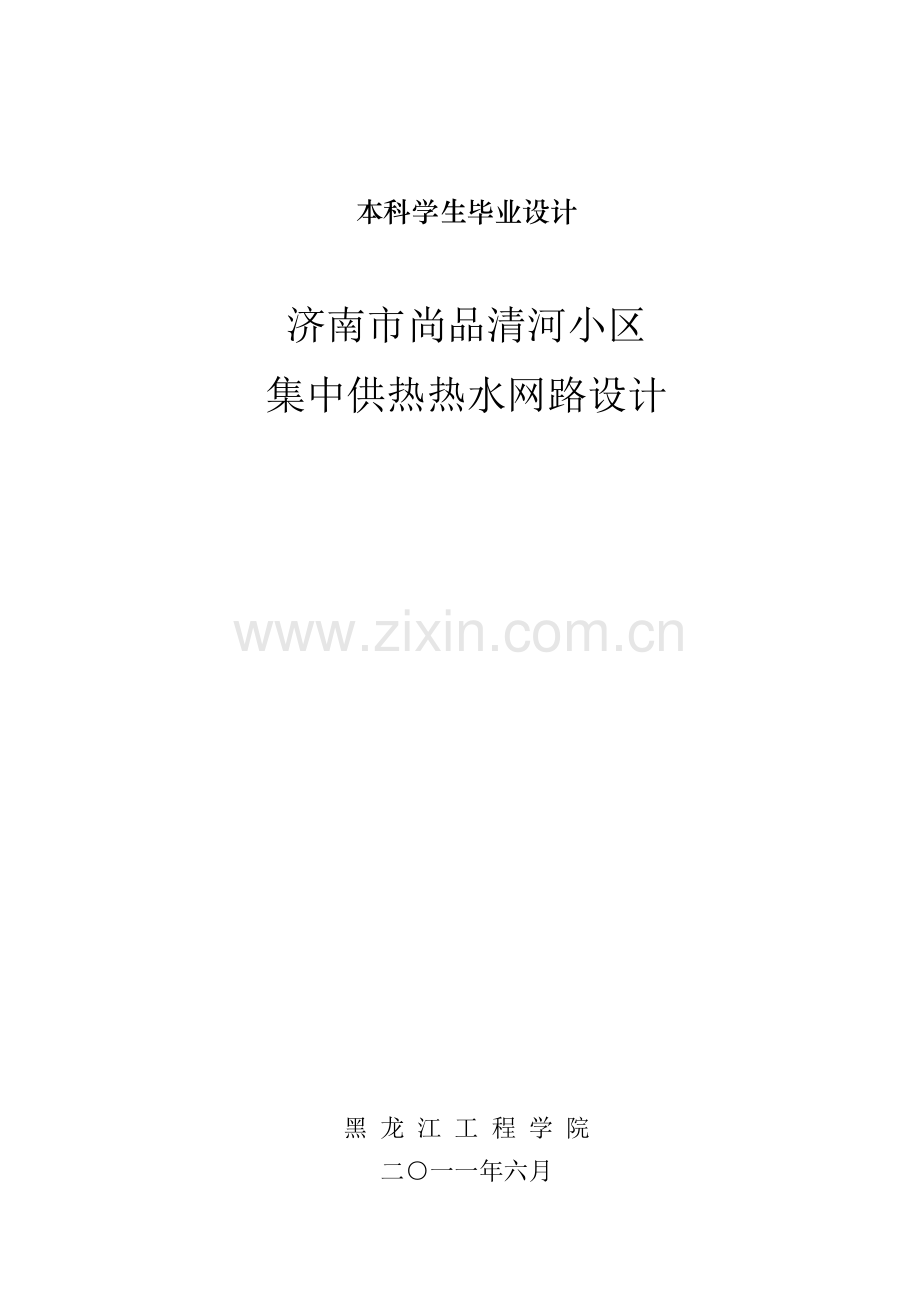

本科学生毕业设计

济南市尚品清河小区
集中供热热水网路设计

黑 龙 江 工 程 学 院
二○一一年六月
黑龙江工程学院本科生毕业设计

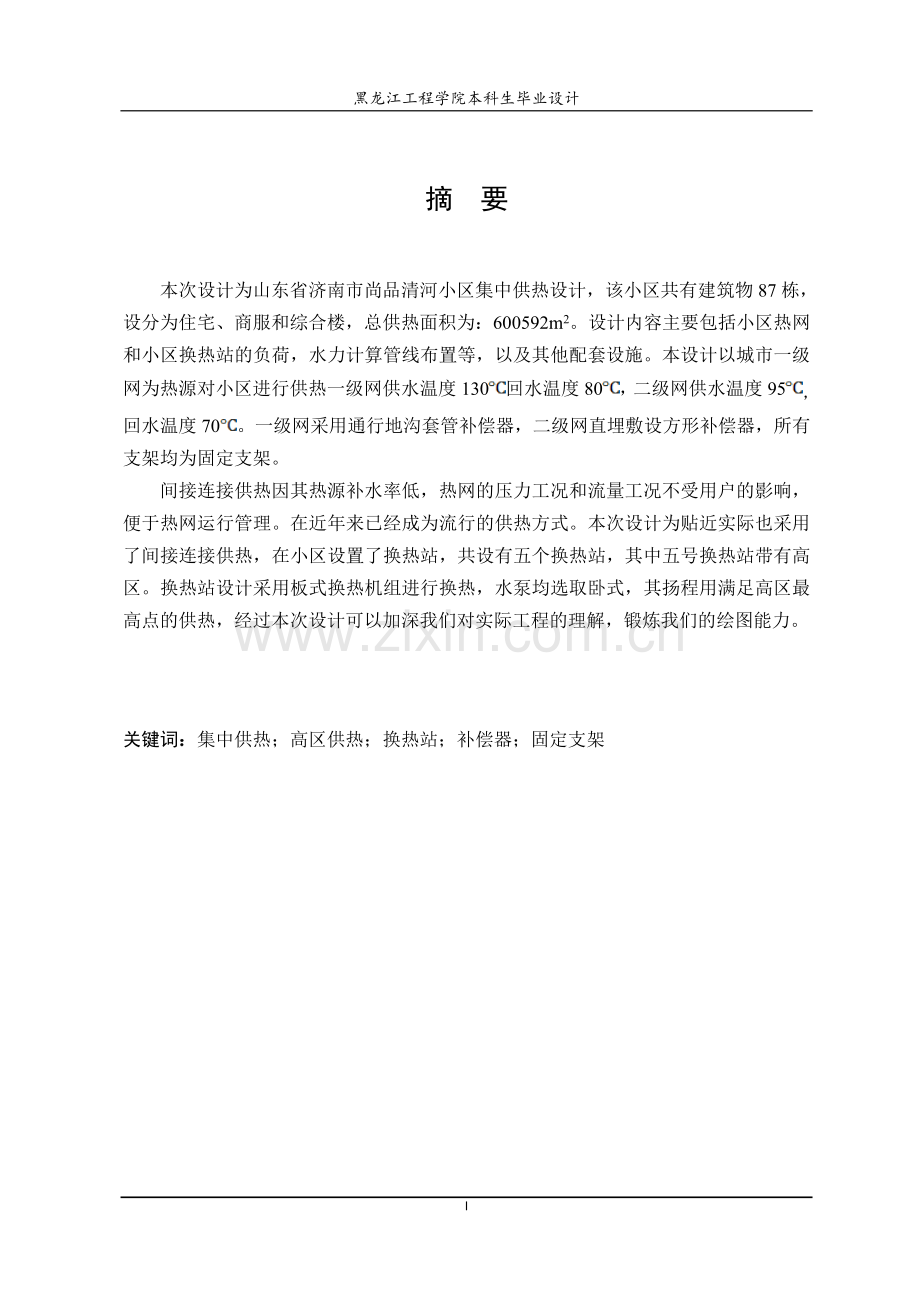

摘 要

本次设计为山东省济南市尚品清河小区集中供热设计，该小区共有建筑物87栋，设分为住宅、商服和综合楼，总供热面积为：600592m2。设计内容主要包括小区热网和小区换热站的负荷，水力计算管线布置等，以及其他配套设施。本设计以城市一级网为热源对小区进行供热一级网供水温度130回水温度80，二级网供水温度95，回水温度70。一级网采用通行地沟套管补偿器，二级网直埋敷设方形补偿器，所有支架均为固定支架。
间接连接供热因其热源补水率低，热网的压力工况和流量工况不受用户的影响，便于热网运行管理。在近年来已经成为流行的供热方式。本次设计为贴近实际也采用了间接连接供热，在小区设置了换热站，共设有五个换热站，其中五号换热站带有高区。换热站设计采用板式换热机组进行换热，水泵均选取卧式，其扬程用满足高区最高点的供热，经过本次设计可以加深我们对实际工程的理解，锻炼我们的绘图能力。

关键词：集中供热；高区供热；换热站；补偿器；固定支架

Abstract

The design for the shangpinqinghe district of Jinan city central heating design, this village of 87 buildings, building a house, shop and complex building is divided into, the total area is 600592 m2. heating. Design content mainly includes district heating and heat load of the community stand, hydraulic calculation pipeline layout, and other facilities. This design with the city level 1 network of district heating level to heat water supply temperature 130 net return water temperature, level 2 nets water supply temperature of 95, the return water temperature 70. Level 1 network using popular edible casing compensator, level 2 nets directly buried installation square compensator, all stents are fixed bracket.
Indirect connection heating because of its heat source water rate is low, the network of working pressure and flow condition the influence of users by, easy to satisfy the operation management. In recent years have become popular heating way. This design for close to actual also used the indirect connection heating, in the residential area has a total station, heat five heat, five of which stand, stand the heat with high area. Heat transfer station design uses heat erchange unit in hot, water pump, the head of the horizontal are selected by meet high area the top of the heating, the design can deepen our through to the understanding of the actual project, exercise our drawing ability.

Key words: the central heating；High area heating；heat station；Compensator；fixed bracket

目 录
摘 要 I
Abstract II
第1章 绪 论 1
1.1设计概况 1
1.2设计题目及要求 1
1.2.1设计题目 1
1.2.2设计要求 1
1.3设计原始资料 1
1.3.1设计地区气象资料 1
1.3.2 设计参数资料 1
第2章 供暖外网热负荷的计算 2
2.1集中供热系统热负荷的类型 2
2.1.1按性质分为两大类 2
2.1.2按热用户的性质分类 2
2.2 热负荷的计算 2
2.2.1采暖设计热负荷的计算 2
2.2.2 热负荷指标选取原则 3
2.2.3 热负荷计算表 3
2.2.4 年负荷的确定 7
2.3 热负荷延时图的绘制 8
2.3.1 供暖负荷随室外温度变化曲线 8
2.3.2绘制热负荷延时图 9
2.4本章小结 9
第3章 供热方案的确定 11
3.1 供热管道的平面布置类型 11
3.2供热管道的定线原则 11
3.3 管线布置草图 12
3.4 管道的保温与防腐 12
3.4.1管道防腐 12
3.4.2管道保温层的选取 12
3.5本章小结 13
第4章 供暖管网的水力计算及水压图 14
4.1 计算方法 14
4.2水力计算步骤 14
4.2.1一级网水力计算 14
4.2.2主线水力计算实例 14
4.2.3二级网水力计算实例 18
4.3网路水压图的原理及其作用 19
4.4绘制热水网路水压图的步骤和方法 20
4.5水压图绘制实例 20
4.6本章小结 21
第5章换热站设备选择 22
5.1换热机组的选择 22
5.2泵的校核 22
5.2.1循环水泵的选择条件 22
5.2.2循环水泵的校核 22
5.2.3补水泵的选择条件 23
5.2.4补水泵校核 24
5.3除污器的选择 24
5.4软化设备 25
5.5分集水器的选择计算 25
5.6原水箱及软化水箱的选择 26
5.7本章小结 26
第6章 管道附件的选择 27
6.1支架的分类 27
6.2固定支架的选择 27
6.3补偿器 28
6.3.1热伸长的计算 28
6.3.2套筒补偿器 28
6.4本章小结 29
结 论 30
参考文献 31
致 谢 32
附 录 33

V

62
第1章 绪 论

1.1设计概况
随着社会的发展，人们的生活水平的提高和科学技术的进步，集中供热受到越来越多的重视和发展，目前集中供热已成为现代化城市的重要基础设施之一，是城镇公共事业的重要组成部分，充分显示了现代化城市的便利性，舒适性，美观性及安全可靠性。随着经济蓬勃发展和生活水平迅速提高，从节能，提高生活质量，改善城市基础设施状况，保护环境，集中供热对提高人民生活水平有着重要的意义。
本次设计为山东省济南市尚品清河小区集中供热热网及换热站设计，我们要使它满足人们的生活生产要求，遵循经济合理的前提下完成。
1.2设计题目及要求
1.2.1设计题目
本次设计为济南市尚品清河小气集中供热及换热站设计。
1.2.2设计要求
本设计为间接连接一级网采用管沟敷设，二级网采用直埋敷设。
1.3设计原始资料
1.3.1设计地区气象资料 [1]
本次设计所在地为山东省济南，地理坐标为北纬东经。
采暖室外设计温度： 冬季采暖天数：
采暖室外平均温度： 最大冻土层深度：[2]
1.3.2 设计参数资料
一级网供回水温度：130/80 二级网供回水温度：95/70
室内计算温度：

第2章 供暖外网热负荷的计算

2.1集中供热系统热负荷的类型[1]
2.1.1按性质分为两大类
一类是季节性热负荷，他与室外温度，湿度，风向，风速和太阳辐射等气候条件密切相关，起决定作用的是室外温度在全年中有很大的变化。
另一类是常年性热负荷主要取决于生活用热和生产状况，其日变化较大，而在全年变化较小。
2.1.2按热用户的性质分类
a.供暖设计热负荷； b.通风设计热负荷；
c.生产工艺热负荷； d.生活用热的设计热负荷。
2.2 热负荷的计算
2.2.1采暖设计热负荷的计算
采暖热负荷使城市集中供热系统中最重要的负荷，它的设计占全部设计热负荷的80%-90%以上，供暖设计热负荷可采用面积热指标法，即：
[1] (2.1)
式中Qn ——建筑物的供暖设计热负荷，W
qf ——建筑物供暖面积热指标，W/m2
F ——建筑物的建筑面积，m2
建筑物供暖面积热指标qf 的推荐取值如表：
表2.1 采暖热指标推荐值qf (w/m2) [3]
建筑物类型
住宅
居住区综合
学校办公楼
医院托幼
旅馆
商店
食堂餐厅
影剧院展览馆
大礼堂体育馆
未采取节能措施
58-64
60-67
60-80
65-80
60-70
65-80
114-140
95-115
115-165
采取节能措施
40-45
45-55
50-70
55-60
50-60
55-70
100-130
80-105
100-150
注：1.本表摘自《城市热力网设计规范》CJ34-2002。
2.热指标已包括5%的管网热损失在内。
2.2.2 热负荷指标选取原则
应根据建筑物所在地经纬度，建筑物朝向以及维护结构状况选取。
例 以59号楼为例进行计算，由于59号楼为住宅，济南属于华北地区，室外温度较高，所以面积热指标qf=40W/m2，其每层面积为1018m2共7层所以总面积为7126m2根据公式2.1计算得：

2.2.3 热负荷计算表
表2.2 1号换热站热负荷计算表
换热站
编号
每层面积m2
层数
用途
指标
负荷kw
分区负荷kw
1号站
59
1018
7
住宅
40
285.04
3897.28
60
1018
7
住宅
285.04
61
1238
7
住宅
346.64
62
1296
7
住宅
362.88
63
880
7
住宅
246.4
64
890
7
住宅
249.2
65
1401
7
住宅
392.28
64a
385
8
综合
45
138.6
64b
385
8
综合
138.6
64c
341
8
综合
122.76
64d
300
8
综合
108
58a
781
8
综合
281.16
68
865
8
综合
311.4
69
597
8
综合
214.92
70
1151
8
综合
414.36

表2.3 2号换热站热负荷计算表
换热站
编号
每层面积m2
层数
用途
指标
负荷kw
分区负荷kw
2号站
47
1390
7
住宅
40
389.2
4366.08
48
939
7
住宅
262.92
49
1492
7
住宅
417.76
50
1295
7
住宅
362.6
51
894
7
住宅
250.32
52
2562
7
住宅
717.36
53
650
7
住宅
182
54
796
7
住宅
222.88
55
894
7
住宅
250.32
56
1295
7
住宅
362.6
57
472
7
住宅
132.16
58
722
7
住宅
202.16
48a
913
8
综合
45
328.68
49a
420
8
综合
151.2
49b
372
8
综合
133.92
表2.4 3号换热站热负荷计算表
换热站
编号
每层面积m2
层数
用途
指标
负荷kw
分区负荷kw
3号站
1
1098
5
商服
50
274.5
4720.14
2
1098
5
商服
274.5
3
1607
5
商服
401.75
4
793
5
商服
198.25
5
732
5
商服
183
6
660
5
商服
165
46
1458
5
商服
364.5
46a
446
5
商服
111.5
45
2182
5
商服
545.5
41a
1558
7
住宅
40
436.24
7
540
7
住宅
151.2
8
540
7
住宅
151.2
9
535
7
住宅
149.8
10
2966
7
住宅
830.48
41
1724
7
住宅
482.72

表2.5 4号换热站热负荷计算表
换热站
编号
每层面积m2
层数
用途
指标
负荷kw
分区负荷kw
4号站
11
311
7
住宅
40
87.08
4136.72
12
316
7
住宅
88.48
13
311
7
住宅
87.08
14
324
7
住宅
90.72
15
367
7
住宅
102.76
16
589
7
住宅
164.92
17
416
7
住宅
116.48
18
482
7
住宅
134.96
19
876
7
住宅
245.28
20
877
7
住宅
245.56
21
1426
7
住宅
399.28
22
736
7
住宅
206.08
23
792
7
住宅
221.76
24
480
7
住宅
134.4
25
1165
7
住宅
326.2
35
1220
7
住宅
341.6
36
617
7
住宅
172.76
37
600
7
住宅
168
38
400
7
住宅
112
39
400
7
住宅
112
40
689
7
住宅
192.92
42
390
7
住宅
109.2
43
390
7
住宅
109.2
44
600
7
住宅
168

表2.6 5号换热站热负荷计算表
换热站
编号
每层面积m2
层数
用途
指标
负荷kw
分区负荷kw
5号站
31
1449
7
住宅
40
405.72
7092.88
32
988
7
住宅
276.64
33
988
7
住宅
276.64
26
727
16
住宅
465.28
27
790
16
住宅
505.6
28
790
16
住宅
505.6
29
790
16
住宅
505.6
30
451
16
住宅
288.64
66
730
16
综合
45
525.6
66a
684
16
综合
492.48
66b
711
16
综合
511.92
66c
288
16
综合
207.36
67
1030
16
综合
741.6
67a
747
16
综合
537.84
34
755
8
综合
271.8
34a
798
8
综合
287.28
34b
798
8
综合
287.28
由表2.2到表2.6计算可知总供热面积为：589686m2总热负荷为：24464.95kw。
2.2.4 年负荷的确定
[1] (2.2)
式中Qn ——采暖年耗热量,J;
Qnp——采暖平均热负荷，KW;
n ——采暖期天数。
其中： [1] (2.3)
式中 tn ——室内计算温度，；
tw ——供暖室外计算温度，；
tp ——采暖期日平均温度，；
Qj —— 供暖设计热负荷，KW。
根据公式2.3计算得：
采暖期年耗热量：
2.3 热负荷延时图的绘制
2.3.1 供暖负荷随室外温度变化曲线
根据公式：
[1] (2.4)
式中 Qn——在室外温度下的供暖热负荷，W;
Qn——供暖设计热负荷，W;
tw——供暖室外计算温度，；
tw ——某一室外温度，；
tn ·——室内计算温度，。

可求出室外不同温度下的供暖热负荷，根据这些热负荷可绘制出热负荷随室外温度变化曲线。如图2.1
图2.1 热负荷随室外温度变化图

2.3.2绘制热负荷延时图
表2.7济南不同室外气温的延续时间表
等于或低于某一室外温度tw()的延续小时数(h)
供暖期天数（天）
供暖室外计算温度tw()
供暖期日平均温度tw()
+5
+3
0
-2
-4
-6
-7
106
-7
0.9
2544
1873
1141
706
393
165
100
注：在不同的温度下，供热系统的热负荷如表2.8所示
表2.8不同的温度下，供热系统的热负荷表
温度（）
+5
+3
0
-2
-4
-6
-7
热负荷（KW）
18408
21239
25487
28319
31151
33983
35399
图2.2热负荷延续时间图

图2.2 热负荷延续时间
2.4本章小结
本章主要概述了热负荷计算方法，并用面积热指标法概算了建筑物的供暖设计的热负荷，最终汇总到汇总表，从而根据它们进行之后的水力计算。而且画出热负荷延续时间图，从而形象的反映热负荷在各个时间的变化情况。

第3章 供热方案的确定

3.1 供热管道的平面布置类型 [1]
供热管道的平面布置主要有枝状和环状两类。
枝状网比较简单，造价低，运行管理比较方便，它的管径苏浙到热源的几率增加而减小，但如果发生事故，事故点以后所有用户均将中断供热。
环状网路的主要有点事具有供热后备性能，可靠性好，运行也安全，但投资高。
在本次设计中，因考虑到应设计合理，安装质量符合标准和操作维护良好的条件下，热网能无故障的运行，尤其对只有供暖用户的热网，在非供暖期内，可以维护并排除各种隐患，以满足在采暖期内正常运行的要求，所以热网形式采用枝状管网。
3.2供热管道的定线原则 [3]
(1).经济上合理，主干线力求短直，使金属消耗量小，施工方便，主干线最好走热负荷集中区，管线上所需的阀门和附件涉及到检查井的数量和位置，而检查井数量应力求减少。
(2).技术上可靠，路线尽可能走地势平坦，土质好，水位低的地区，尽量利用管段的自然补偿。
(3).对周围环境影响少而协调，少穿主要街道，城市道路上的供热管道一边平行于道路的中心线，并尽量敷设在车道以外的地方。
(4).穿过街区的城市热力管网应付设在已与检修和维护的地方。
(5).通过非建筑区的热力管道应沿公路敷设。
(6).热水管道在最低点设放水阀，最高点设排气阀。

3.3 管线布置草图
图3.1管线布置方案草图
3.4 管道的保温与防腐 [3]
3.4.1管道防腐
(1). 管道的防腐涂料选用铁红防锈漆。
(2). 水压试验，试验压力位工作压力的1.5倍。管道系统安装后，进行试验，十分钟内压力下降不大于0.5MP，不漏为合格。
(3).热网管道严密性试验合格后，必须清除管内留下的污垢或杂物，热水及凝结水管道以系统内可达到的最大压力和流量进行清洗，直到排出口水洁净为合格。
3.4.2管道保温层的选取
供热管道的保温主要目的在于减少热媒在输送过程中的热损失，节约燃料，保证操作人员安全，改善劳动条件，保证热媒的使用温度。
预制式保温是将保温材料制成板状、弧形块、管壳等形状的制品，用捆扎或粘接方法安装在设备或管道上形成保温层的保温方法。该法由于操作方便和保温材料多以制品形式供货，因而目前被广泛采用。本设计采用预制式保温结构保温。
预制式保温的材料主要有泡沫混凝土、石棉、矿渣棉、岩棉、玻璃棉、膨胀珍珠岩和硬质泡沫塑料等。本设计管道的保温材料选憎水膨胀珍珠岩制品，其密度为。供热管道中不同管径的保温材料的厚度如表6.1所示。
表6.1 保温层厚度（采暖季节运行）
管道公称直径
（mm）
管道外径
（mm）
保温层厚度
（mm）
40
45
30
50
57
30
70
76
40
80
89
40
100
108
40
125
133
40
150
159
40
200
219
40
250
273
40
300
325
40
350
377
50

3.5本章小结
本章主要对供热管道布置的两种类型，作了比较。列出管道布置的原则，并且过计算对整个供热系统的管道做出保温评估，选择合理厚度的保温层。
第4章 供暖管网的水力计算及水压图

4.1 计算方法
本设计水力计算方法应采用当量长度法。
4.2水力计算步骤 [1]
4.2.1一级网水力计算
(1)确定管路中热媒的计算流量：
[1] (4.1)
式中 G ——供暖用户系统的设计热负荷，通常用T⁄h；
Q ——用户热负荷，KW；
C ——水的比热，取c=4.187 KJ⁄Kg∙；
(τ1)⁄(τ2) ——供热网路的设计供回水温度，130/80。
(2)确定热水网路的主干线，及沿程比摩阻，根据《城市热力网设计规范》选取30—70pa/m。
(3)根据网路主管线个管段的流量和初选的R值，确定主干线个管段的公称直径相应实际比摩阻。
(4)根据选用的公称直径和管中局部阻力形式，确定管段局部阻力当量长度Ld及折算长度Lzh。
(5)根据管段折算长度Lzh的总和利用下式计算各管段压降。
[1] (4.2)
式中 Δp——管段压降，Pa；
R——管段实际比摩阻，Pa；
L——管道实际长度，m；
Lξ——局部阻力当量长度m。
(6)确定主干线管径后就可以利用同样方法确定支管管径。
4.2.2主线水力计算实例
本设计中由于从热源到4#换热站的管道的输送距离最远，故选取该管线为主干线进行计算。根据流量和初步选定的主干管推荐比摩阻，可得主干线的各管段的公称直径，同时可得出各管段估算的比摩阻,如管段AB,确定管段AB的管径和相应的比摩阻R值.（由于设计资料缺乏，本设计认为自热源A至B节点为一段长度为35m的直管段，没有支线。）D=350mm， R=38.8Pa/m
管段AB的折算长度 Lzh=350.5=21m
管段AB的压力损失 =RLzh= 2172.8
根据式（4.3）可得到支线的推荐比摩阻，结合管段的流量可确定支线的公称直径、实际比摩阻及实际压降。对于实际压降过小的管段为维持网路平衡，可安装调节孔板或小管径阀门来消除剩余压头，节流孔板的消压可查表选取或者按式（4-4）进行计算[2]
（4.3）
式中 G—热媒流量，Kg/h；
—调压板消耗压降，MPa。
用同样的方法，可计算主干线的其余管段。确定其管径和压力损失。其他管段的局部阻力如表4.1所示，管径和压力损失计算结果列于表4.2。水力计算草图见
表4.1 一级网水力计算表
管段名称
热负荷(kw)
流量(t/h)
长度(m)
折算长度(m)
总长度(m)
公称直径(mm)
比摩阻(pa/m)
阻力损失（pa)
主干线
AB
24213
416.46
35
21
56
DN350
38.8
2172.8
BC
20316
349.44
120
72
192
DN300
60.8
11673.6
CD
11230
193.16
165
99
264
DN200
49.9
13173.6
DE
4136
71.14
158
94.8
252.8
DN150
120.1
79606.72
支线BF
BF
3897
67.03
405
243
648
DN125
280.9
182023.2
支线CH
CG
9086
156.28
105
63
168
DN200
108.3
18194.4
GH
4720
81.18
150
90
240
DN150
167.3
40152
GI
4366
75.10
32
19.2
51.2
DN125
350.8
17960.96
支线DJ
DJ
7093
122.00
20
12
32
DN150
361.8
11577.6

表4.2 一级网水力计算校核表
管段名称
热负荷(kw)
流量(t/h)
长度(m)
折算长度(m)
总长度(m)
公称直径(mm)
比摩阻(pa/m)
阻力损失（pa)
主干线
AB
24213
416.46
35
34.3
69.3
DN350
38.8
2688.84
BC
20316
349.44
120
15.3
135.3
DN300
60.8
8226.24
CD
11230
193.16
165
22.94
187.94
DN200
49.9
9378.206
DE
4136
71.14
158
27.2
185.2
DN150
120.1
22242.52
支线BF
BF
3897
67.03
405
32.4
437.4
DN150
100.8
44089.92
支线CH
CG
9086
156.28
105
15.96
120.96
DN200
108.3
13099.97
GH
4720
81.18
150
11.76
161.76
DN200
27
4367.52
GI
4366
75.10
32
11.2
43.2
DN150
350.8
15154.56
支线DJ
DJ
7093
122.00
20
11.2
31.2
DN150
333.5
10405.2

表4.3 局部阻力表
管段
管径
直流三通
旁流三通
锻压弯头
闸阀
套管补偿器
异径接头
当量长度
（m)
个
m
个
m
个
m
个
m
个
m
个
m

AB
350

1
4.3
6
30

34.3
BC
300
1
13.9

1
1.4
15.3
CD
200
1
8.4

1
13.7
1
0.84
22.94
DE
150
1
5.6

3
8.4
1
2.2
1
10.4
1
0.56
27.2
BF
BF
150

1
8.4
2
5.6
2
4.4
8
13.44
1
0.56
32.4
CH
CG
200

1
12.6

1
3.4

15.96
GH
200
1
8.4

1
3.4

11.76
GI
150

1
8.4

1
2.2

1
0.56
11.2
DJ
DJ
150

1
8.4

1
2.2

1
0.56
11.2

4.2.3二级网水力计算实例
计算方法基本与一级网相同。
例：以五号换热站为例进行计算
(1)确定管路中热媒的计算流量：
[1] (4.4)
式中 G ——供暖用户系统的设计热负荷，通常用T⁄h；
Q ——用户热负荷，KW；
C ——水的比热，取c=4.187 KJ⁄Kg∙；
(τ1)⁄(τ2) ——供热网路的设计供回水温度，95/70。
(2)确定热水网路的主干线，及沿程比摩阻，根据《城市热力网设计规范》选取30—70pa/m。
(3)根据网路主管线个管段的流量和初选的R值，确定主干线个管段的公称直径相应实际比摩阻。
(4)根据选用的公称直径和管中局部阻力形式，确定管段局部阻力当量长度Ld及折算长度Lzh。
(5)根据管段折算长度Lzh的总和利用下式计算各管段压降：
[1] (4.5)
式中 Δp——管段压降，Pa；
R——管段实际比摩阻，Pa；
L——管道实际长度，m；
Lξ——局部阻力当量长度m。
(6)确定主干线管径后就可以利用同样方法确定支管管径
例如：以5#热力站AB管段为例
确定各用户和管网的计算流量，由式4.5得=153.05t/h
根据管段的计算流量和比摩阻的范围，查参考《供热工程》附录9-1确定管径和相应的比摩阻，填入附录6中，通过计算可知5#热力站主干线的压力损失为
=16693.2Pa
其余计算结果与一级网计算步骤一致，均见附表1至附表21。
4.3网路水压图的原理及其作用
绘制水压图可以全面地反映热网和各热用户的压力状况，并确定使其实现的技术措施。在运行中，通过热水管路的实际水压图，可以全面地了解整个系统在调节过程中或出现故障时的压力状况，从而发现关键性的矛盾和采取必要的技术措施，保证安全运行。
水供热系统在运行和停止运行时，系统内热媒必须满足下列基本技术要求：
（1）在与热水网路直接连接的用户系统内，压力不应超过该用户系统用热设备及其管道的承压能力。
（2）在高温水网路和用户系统内，水温超过100℃的点热媒压力不应低于该水温下的汽化压力。
（3）与热水网路直接连接的用户系统，无论在网路循环水泵，运转或停止工作时，其用户系统回水管出口处的压力，必须高于拥护系统的充水高度，以防止系统倒吸入空气，破坏正常运行和腐蚀管道。
（4）网路回水管内任何一点的压力，都应比大气压力至少高出5mH2O，以免吸入空气。
（5） 在热水网路的热力站或用户引入处，供回水管的自用压降，应满足热力站或用户所需的作用压头。
4.4绘制热水网路水压图的步骤和方法
（1）以网路循环水泵的中心线的高度（或其他方便的高度）为基准面，在纵坐标上按一定的比例尺做出标高地刻度，按照网路上的各点和用户从热源出口起沿管路计算的距离，在横坐标上相应的点标出网路相对于基准面的标高和房屋高度，并画出沿管线的纵剖面。
（2）选定静水压曲线的位置，静水压曲线是网路循环水泵停止工作时，网路上各点的测压管水头的连接线。静水压曲线高度必须满足两个要求，一是底层散热器所承受的静水压力不超过散热器的承压能力，二是热水网路及其直接连接的用户系统内，不会出现汽化或倒空。
（3）选定回水管的动水压曲线的位置，在网路循环水泵运转时，网路回水管各点的测压管水头的连接线，称为回水管动水压曲线，其位置应满足下列要求：a、保证所有直接连接的用户系统不倒空和网路上任意一点的压力不应低于50KPa的要求；b、与热网直连的用户，不超过散热器的静水压力。
（4）选定供水管动水压曲线的位置在网路循环水泵运转时，网路供水管内各点的测压管水头连接线称为供水管动水压曲线，它沿着水流动方向逐渐下降，在每米长上降低的高度反映了供水管的比压降值。
4.5水压图绘制实例
本设计以五号换热站低区供水为例
（1）选定静水压线位置
本设计采用直接连接的热用户为8层，层高2.5m。循环水泵放置于热力站内，以循环水泵中心线为水压图的基准面，因小区坡度较小，可忽略用户地形的高差，可并入到富裕压头中。则：此系统中热水所能达到最高点为高层用户的顶层，Hy=8×2.5=20mH2O。供水温度95℃，气化压力 hg=0 mH2O ,富裕压头 hf=3 mH2O。
因此，定出静水压线高度 H=Hy+hg+hf =20+3=23mH2O
（2）选定回水管动水压线位置
1）回水动压曲线位置应保证所有直接连接的用户系统不倒空和网路上任一点的压力不低于5 mH2O，这是控制回水管动压曲线的最低位置的要求。
2）与热水网路直接连接的用户系统内，底层散热器所承受的静水压里不能超过散热器的承压能力，这是控制回水管动压曲线最高位置的要求。
本设计回水管主干线的总压降，通过水力计算，取与供水主干线压降相等，为16695Pa，即：1.7mH2O。
则：回水干线动水压曲线的末端位置23+1.7＝24.6mH2O。
（3）选定供水管冻水压线位置
1）网路供水管以及网路直接连接的用户系统的供水管中，任何一点不能出现汽化现象。
2）在网路上任一处的用户引入口内供回水管的资用压力差应满足用户所需的循环压力。
本设计中，用户所预留的资用压力差为5mH2O，供水管主干线末端的水位高度为：24.6+5=29.6mH2O。供回水管的压力损失相等，即1.6mH2O。则在热源出口处，供水管动水压曲线的高度应29.7+1.7＝31.4mH2O。
在本设计中，换热器内部压力损失预留15mH2O，则网路循环水泵的扬程为 31.4+15-23＝23.4mH2O
由以上计算，可绘制出静水压曲线j-j及动水压曲线。主干线及主要支干线
