架梁通道前置条件及要求
一、内业资料
1、桥梁跨度测量数据2、垫石标高设计数据及实测数据，垫石结构尺寸数据及实际轴线偏移检查表3、墩身及垫石抗压强度报告（及施工过程中的质量缺陷问题）3、垫石顶平整度检查记录4、锚栓孔位置、深度、直径、倾斜度等测量数据5、控制网复测数据报告6、导线点、控制点及垫石顶水准加密点数据
二、现场要求
1、桥梁地段：①弹出垫石的纵横向中心线、锚栓孔设计位置纵横向中心线及梁端线（附图）②锚栓孔预留塑料管凿除干净、保证锚栓孔清洁③吊栏施工完毕且人行步板安装完成④垫石顶面凿毛（支座四周外扩2～3cm的区域）并清理干净；
2、路基地段：路基需保证压实度满足运梁车平稳通过，地基承载力＞0.6Mpa，路面宽度直线段不小于8m，路基纵坡＜2%，横坡＜3％，且路基与桥台过渡段缓坡长度不低于40米；
3、净空要求：运架一体机宽*高=7.4*9m，提梁时要求净空宽*高=12.2*9m，运架分离式架桥机宽*高=18.8*13.5 m，运梁车驮运梁时宽*高=12.2*7.1m。
三、其他要求
1、运梁过程中路基如有损伤，线下施工单位负责处理和恢复；
2、线下施工单位需确保施工便道通畅；
3、如遇到地方部门、人员阻路或其他影响运架梁，线下施工单位负责协调处理，确保运架梁正常进行；
附：1、墩台检查交接检查记录表
2、垫石弹线示意图

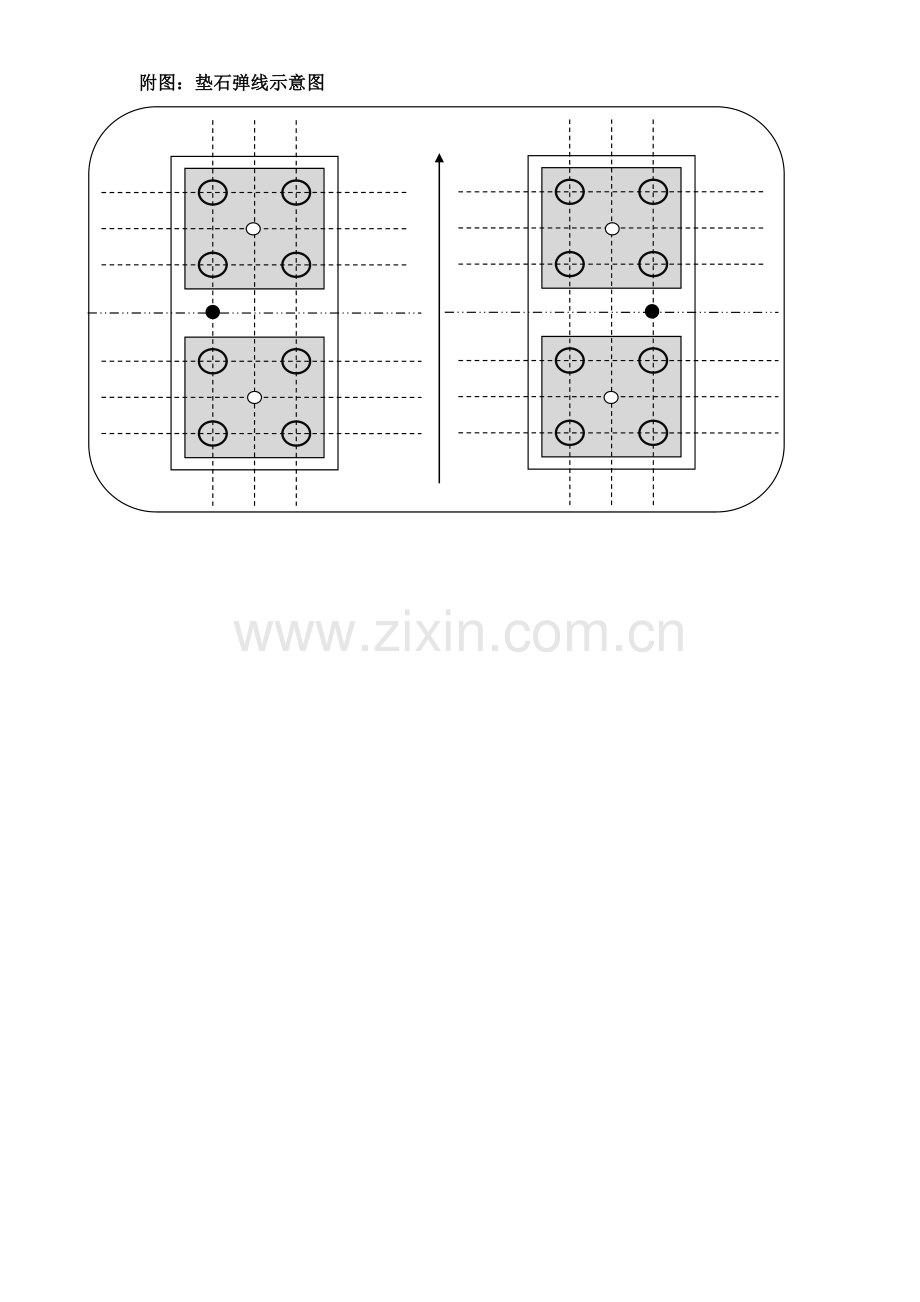

附图：垫石弹线示意图

架梁墩台检查记录表
第 号墩(里程 )—第 号墩(里程 )
序号
检测项目
理论值(mm)
允许偏差(mm)
实测值(mm)
备注
1
墩台边缘距设计
中心线尺寸
前后

±20
①
②

左右

①
②

2
支承垫石顶面
高程

0，-10
①
②
西安端
③
④
①
②
成都端
③
④
3
平整度

2
①
②
西安端
③
④
①
②
成都端
③
④
4
同一梁端支承垫石高差
/
4
① ② ③
西安端
① ② ③
成都端
5
跨度

±20
①
②

③
④
6
横向支座中心间距

±10
① ② ③
西安端

① ② ③
成都端
7
梁缝尺寸
左线中心

符合设计
①
西安端
右线中心

②
成都端
8
预留孔位置

5
①
②
西安端
最大偏差

③
④

①
②
成都端
最大偏差

③
④
9
预留孔深度

0～＋20
① ② ③ ④
西安端
① ② ③ ④
① ② ③ ④
① ② ③ ④
① ② ③ ④
成都端
① ② ③ ④
① ② ③ ④
① ② ③ ④
10
预留孔直径

0～＋20
最大值：
最小值：
西安端
最大值：
最小值：
成都端
11
预留孔垂直度

最大值：

西安端
最大值：

成都端
12
墩台、垫石混凝土强度(Mpa)
墩： 垫石：
不小于设计
墩：
垫石：
西安端
墩： 垫石：
墩：
垫石：
成都端
13
墩顶、垫石裂纹情况
(位置、长度、宽度)

西安端

成都端
14
其它情况
①检查由监理单位组织、线下施工单位实测、架梁单位参与。
②
③
满足架规和规范、验标
监理站：
架梁施工单位： 线下施工单位： 日期：
