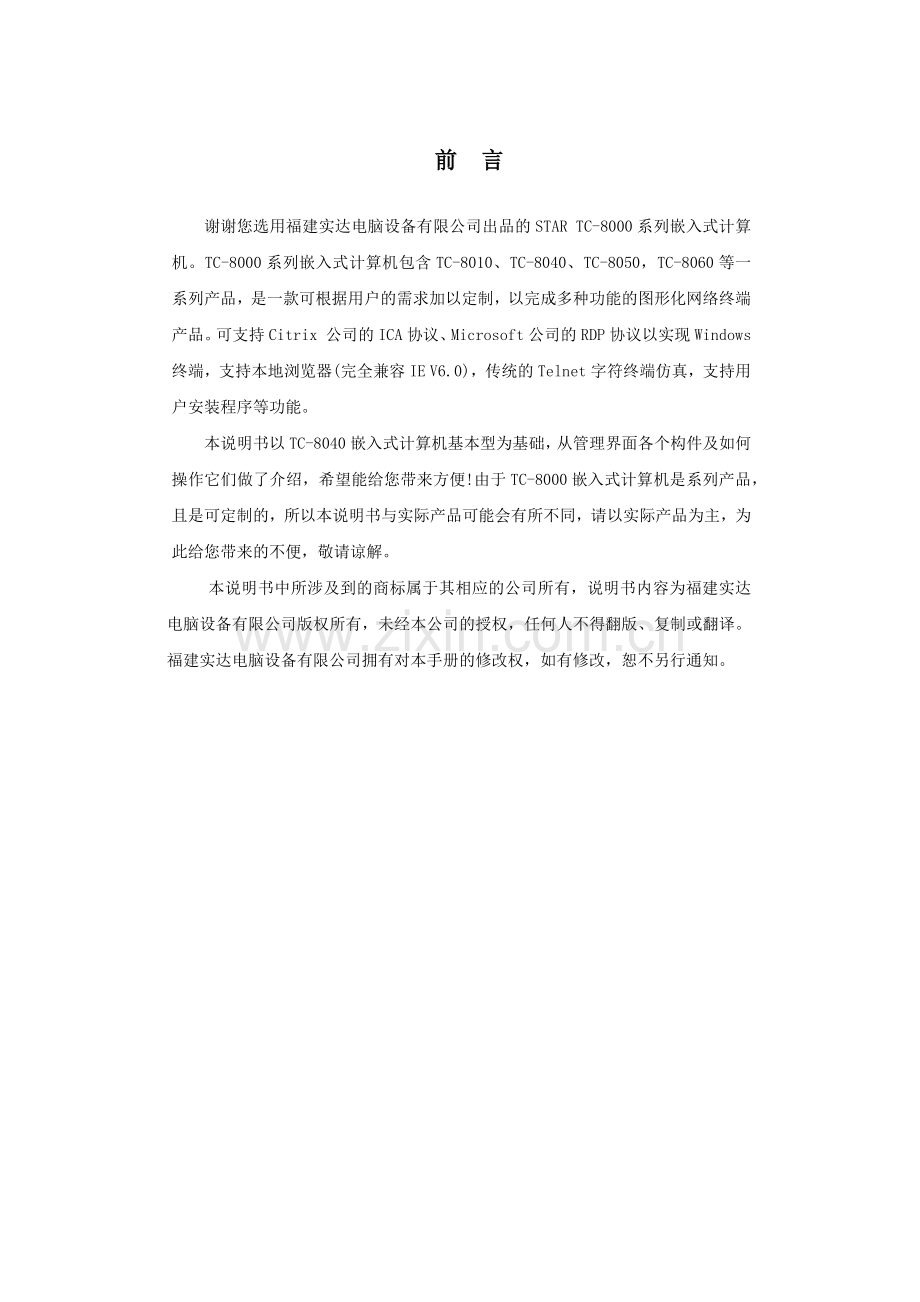

前 言

谢谢您选用福建实达电脑设备有限公司出品的STAR TC-8000系列嵌入式计算机。TC-8000系列嵌入式计算机包含TC-8010、TC-8040、TC-8050，TC-8060等一系列产品，是一款可根据用户的需求加以定制，以完成多种功能的图形化网络终端产品。可支持Citrix 公司的ICA协议、Microsoft公司的RDP协议以实现Windows终端，支持本地浏览器(完全兼容IE V6.0)，传统的Telnet字符终端仿真，支持用户安装程序等功能。
本说明书以TC-8040嵌入式计算机基本型为基础，从管理界面各个构件及如何操作它们做了介绍，希望能给您带来方便!由于TC-8000嵌入式计算机是系列产品，且是可定制的，所以本说明书与实际产品可能会有所不同，请以实际产品为主，为此给您带来的不便，敬请谅解。
本说明书中所涉及到的商标属于其相应的公司所有，说明书内容为福建实达电脑设备有限公司版权所有，未经本公司的授权，任何人不得翻版、复制或翻译。福建实达电脑设备有限公司拥有对本手册的修改权，如有修改，恕不另行通知。

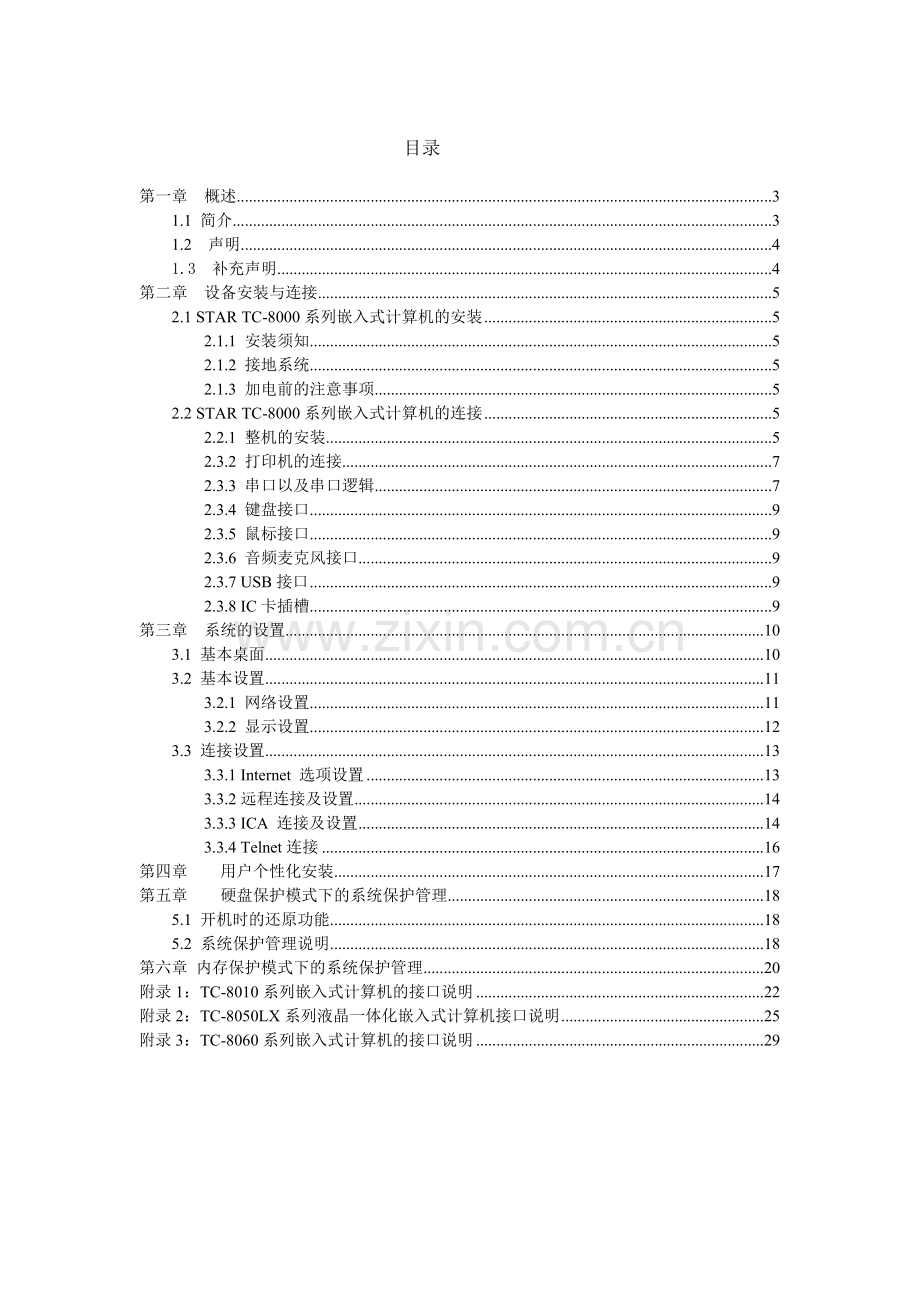

目录

第一章 概述 3
1.1 简介 3
1.2 声明 4
1.3 补充声明 4
第二章 设备安装与连接 5
2.1 STAR TC-8000系列嵌入式计算机的安装 5
2.1.1 安装须知 5
2.1.2 接地系统 5
2.1.3 加电前的注意事项 5
2.2 STAR TC-8000系列嵌入式计算机的连接 5
2.2.1 整机的安装 5
2.3.2 打印机的连接 7
2.3.3 串口以及串口逻辑 7
2.3.4 键盘接口 9
2.3.5 鼠标接口 9
2.3.6 音频麦克风接口 9
2.3.7 USB接口 9
2.3.8 IC卡插槽 9
第三章 系统的设置 10
3.1 基本桌面 10
3.2 基本设置 11
3.2.1 网络设置 11
3.2.2 显示设置 12
3.3 连接设置 13
3.3.1 Internet 选项设置 13
3.3.2远程连接及设置 14
3.3.3 ICA 连接及设置 14
3.3.4 Telnet连接 16
第四章 用户个性化安装 17
第五章 硬盘保护模式下的系统保护管理 18
5.1 开机时的还原功能 18
5.2 系统保护管理说明 18
第六章 内存保护模式下的系统保护管理 20
附录1：TC-8010系列嵌入式计算机的接口说明 22
附录2：TC-8050LX系列液晶一体化嵌入式计算机接口说明 25
附录3：TC-8060系列嵌入式计算机的接口说明 29

第一章 概述
1.1 简介
STAR TC-8000系列嵌入式计算机浓缩传统PC优异性能，汇聚优秀设计理念，以实用够用为基本原则，精简而出，将广大用户带入全新的Windows XP Embedded应用领域。
STAR TC-8000嵌入式计算机由于其独具匠心的结构设计和外观设计,以及精心设计的基于Windows XP Embedded SP2操作系统的软件架构，所以它具备了一系列的特点：
Ø 支持多种连接
n 支持远程桌面连接协议
n 支持Citrix ICA 9.000连接协议
n 支持Telnet应用
Ø 支持多种新型的设备驱动程序
n 支持大量USB外围设备，如网卡，扫描仪，打印机，鼠标和键盘等。
n 即插即用(PnP),自动检测、配置和安装设备。
n 可选用外置的GPRS或CDMA通讯模块实现无线广域网的应用
n 可选用外置的802.11a/b/g通讯模块实现无线局域网的应用
Ø 最新的WEB浏览功能和多媒体
n Internet Explorer 6,提供了最新的Web浏览技术，包括虚拟刷新、Flash和ShockWave文件的回放支持。
Ø Windows Media Player 10.0
n DirectX 9
Ø 特别的磁盘保护和管理功能
n 采用Windows XP Embedded 特有EWF机制对安装了操作系统的磁盘分区进行写保护，并提供快速的保存和还原系统的功能，大大提高了机器的维护效率。
Ø 支持用户定制模块
n 支持用户根据自己的应用需求安装第三方软件或用户自己开发的Win32模块。
Ø 硬件扩展功能
n 内置PCI扩展插槽，可根据实际需求接入各种PCI卡，并支持驱动安装，实现系统完美扩展
1.2 声明
此产品为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。
1.3 补充声明
                   锂离子电池的维护
l  本机内部含有一次性的锂离子电池，以保存系统时间等信息。
l  更换锂离子电池的时候，请注意极性，只能更换相同型号的锂离子的电池。
l  更换锂离子电池的时候，请不要把电池扔进火里，或用力摔打电池，因为这可能导致电池爆炸。
l  请正确地回收或处理电池，不能将电池作为生活垃圾处理，以保护环境。

第二章 设备安装与连接
2.1 STAR TC-8000系列嵌入式计算机的安装
2.1.1 安装须知
环境要求：温度0℃～40℃，湿度10％～80％，额定工作电压AC110～250，否则嵌入式计算机工作可能不稳定。
2.1.2 接地系统
一个良好的接地系统是整个系统可靠工作的前提，反之将危及嵌入式计算机的安全，甚至损害操作人员的人身安全。
2.1.3 加电前的注意事项
为确保嵌入式计算机的正常工作，减少不必要的故障出现，特别请使用人员注意以下事项：
1、 电源插座必须严格按照标准接线法，即面对插座，左边为交流地中间为保护地，右边为火线，且交流地不得与保护地短接。
2、 供电系统电源电压不得超过额定电压。
3、 拔插嵌入式计算机电源插头，串口电缆插头及打印机电缆插头时，必须使嵌入式计算机处于断电状态。
4、 连续开关电源的最短间隔时间不得小于30秒钟。
5、 切忌用湿手拔插电源插头及开关电源。
6、 必须采取适当防尘措施，以延长嵌入式计算机的使用寿命。
2.2 STAR TC-8000系列嵌入式计算机的连接
特别说明：TC-8000系列嵌入式计算机为系列产品，本章节适合于TC-8040型号的嵌入式计算机，其他型号的计算机的具体安装和连接说明请参见附录中的相应说明。
2.2.1 整机的安装
STAR TC-8040嵌入式计算机可以采用立式或卧式两种方式安装，用户可以根据自己的需要或改变自己的安装方式。在整机装箱中提供了一对脚架和四个脚垫，当使用立式安装的时候，用一对脚架夹住主机，如图2-1。当用卧式时，用四个脚垫粘住主机的一面即可。
STAR TC-8040 嵌入式计算机具有多个接口，前面板说明见图2-2，后面板见图2-3。
前面板说明：1：USB接口；2：IC卡接口；3：IC卡灯；4：网卡灯；5：电源灯；6：电源开关。
后面板的接口说明：1：风扇排气口；2：开关；3：220V交流电接口；4：COM1；5：并口；6：COM2；7：键盘；8：鼠标；9: VGA显示接口; 10：COM3；11：USB接口1; 12:USB接口2; 13：COM4；14：RJ45网络接口1；15：RJ45网络接口2；16：预留接口17：MIC（麦克风）接口； 18：耳机接口

图2-1 主机外观

图2-2 主机面板示意图

图2-3 主机后面板接口
2.3.2 打印机的连接
STAR TC-8040嵌入式计算机 带有一个标准的Centronics 并行接口，可连接具备Centronics借口的多种打印机，打印机的接口采用标准的D型25芯孔式插座，可将打印机电缆线连到终端后面（25芯孔式）插座上，其具体信号及引脚标准定义见图2-4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18~25
PARALLEL(P7) 终端内部信号含义
数据选通（STB）
数据1
数据2
数据3
数据4
数据5
数据6
数据7
数据8
回答（ACK）
忙信号（BUSY）
纸尽（PE）
选择（SELECT
走纸（AUTOFD）
故障（ERROR）
复位打印机（INIT）
选择输入（SELECTIN）
信号地
图2-4 并口信号定义
2.3.3 串口以及串口逻辑
STAR TC-8040嵌入式计算机 提供了四个RS232串口，其中两个在后挡板上有接口，两个可以通过PCI挡板接口转接；可以用来连接磁卡读写器，密码小键盘，IC卡读写器等各种串行通信设备。注意：COM1,COM2,COM4 默认为RS232电平,C0M3默认为TTL电平,因此在接入设备时要注意区分各个COM口的电平. 串口的管脚定义如图2-5——图2-8(信号后面有加括号的说明此信号可通过跳线器跳变为括号里面的信号,括号前的信号为出厂默认信号)

主口 (COM1) 终端内部信号含义
1
2
3
4
5
6
7
8
9
DCD (+5V)
RXD
TXD
DTR
GND
DSR
RTS
CTS
RI

图2-5 COM1信号定义

辅口一 (COM2)
1
2
3
4
5
6
7
8
9
+5V
RXD
TXD
NC
GND
NC
NC
NC
NC

图2-6 COM2信号定义

辅口二 (COM3)
1
2
3
4
5
6
7
8
9
+5V
RXD
TXD
NC
GND
NC
NC
NC (RXD)
NC (TXD)

图2-7 COM3信号定义

辅口三 (COM4)
1
2
3
4
5
6
7
8
9
+5V( 悬空)
RXD
TXD
NC
GND
NC
NC
NC
NC

图2-8 COM4信号定义

2.3.4 键盘接口
STAR TC-8040嵌入式计算机 键盘工作方式AT方式，PS/2接口。
2.3.5 鼠标接口
STAR TC-8040嵌入式计算机为PS/2鼠标接口.
2.3.6 音频麦克风接口
STAR TC-8040嵌入式计算机 提供AC97的音频与麦克风接口.
2.3.7 USB接口
STAR TC-8040嵌入式计算机提供3个USB接口，两个在后面板，一个在前面板.
2.3.8 IC卡插槽
前面板带有IC卡插槽，如果有扩展IC卡使用的话，可以使用前面板IC卡插槽。默认方式是该插槽不使用。

第三章 系统的设置
3.1 基本桌面
基于Windows XP Embedded系统的STAR TC-8000嵌入式计算机，它开机后的画面与通常的Windows XP启动后的画面基本是相似的。
每台机器默认都建立了Admin用户，该用户为计算机管理员级别的用户，其基本桌面如下图3-1：

图 3-1： 基本桌面

可以看到，在Admin用户登录后，桌面上首先设置了“我的电脑”、“Internet Explorer”、“网上邻居”等与Windows XP一样的功能。

3.2 基本设置
为了使STAR TC-8000系列嵌入式计算机能够正常使用，一般要对该系统进行一些基本的设置。注意：系统的设置都需要在Admin用户下进行。
3.2.1 网络设置
在开始菜单中进入控制面板，点击Internet连接和网络连接，再点击网络连接，可以看到本地连接，双击本地连接，将出现网络连接设置画面，在连接协议列表中选择Internet Protocol(TCP/IP)，再点击属性，将出现TCP/IP协议属性设置画面，在设置了相应的IP地址,子网掩码，默认网关和DNS服务器后，选择确定，设置了网络连接的TCP/IP属性。

图3-2：网络连接属性

配置完成后，可以在开始菜单中的运行下输入ping等命令，检查网络连接是否正常。
本嵌入式计算机还支持基于VPN、PPPoE、LP2P等多种连接方式，支持基于GPRS或CDMA拨号的无线广域网连接，以及基于802.11x协议的无线局域网连接，他们的连接设置都可以通过控制面板中的Internet连接和网络连接进行，与Windows XP系统完全兼容。
3.2.2 显示设置
在控制面板中选择外观和主题，然后点击显示，将出现传统的Windows的显示设置界面，用户可以调整显示分辨率，颜色质量和显示刷新频率等设置。如下图：

图3-3：显示设置界面

3.2.3 自动登录设置：
本嵌入式计算机可以建立多个用户，系统管理员可以建立普通权限的用户，并且限制这些用户的功能，将它设置成自动登录的用户，这样每次开机后可以直接登录指定的用户。在实际的应用中，这个功能对本嵌入式计算机系统的安全提供很大的支持。
设置自动登录用户，可以点击自动登录设置按钮，出现如图3-4画面：

图3-4 自动登录设置界面

比如，要设置User 用户自动登录，先在本机用户中选择User,然后将“要使用本机，用户必须输入用户名和密码”选项去掉，点击应用，会出现如图的自动登录界面，点击确定即可。如果需要出现登录界面，则要选中“要使用本机，用户必须输入用户名和密码”选项。

3.3 连接设置
3.3.1 Internet 选项设置
在控制面板界面下，选择Internet选项，将出现与Windows XP一样的Internet 属性设置对话框。一般情况下，用户只需设置常规和连接两项属性，来设定自己的Internet连接方式。

图3-5 Internet选项界面
3.3.2远程连接及设置
在桌面上双击该图标，然后选择选项按钮，进入如图3-6设置画面：

图3-6 远程桌面连接
3.3.3 ICA 连接及设置
可以在本嵌入式计算机上已经预装了ICA Client.双击桌面上的Citrix Neighbourhood图标。运行该客户端程序，出现如图3-7画面：

图3-7 ICA设置界面
新建一条ICA连接，点击“Add ICA Connection”,根据新建连接向导，填入正确的信息，例如：

图3-8 新建ICA连接

设置完成后，上一个窗口中将出现ICA连接的图标，点击该图标，即可与ICA连接的服务器连接。
3.3.4 Telnet连接
STAR TC-8000系列嵌入式计算机包含了Telnet连接的客户端，支持Telnet连接。该客户端提供了多种仿真程序，同时支持连接多种外设。这个Telnet客户端程序在TC-8000系列嵌入式计算机中被命名为PCTerm连接。用户可以通过桌面上的新建PCterm连接图标创建多个PCterm 连接,并且支持多个PCterm连接同时使用。

图3-9：新建PCTERM 连接向导
使用新建PCTERM连接创建一个新的连接后，桌面上将会出现该连接名的新的图标，点击该图标，就会进入连接。
对于Telnet连接，本公司经过长期的积累，能为客户的实际应用环境要求提供多种特殊版本。用户如果有特别的需求，可以联系本公司的各地分支机构，以便获得适用的版本。

第四章 用户个性化安装

STAR TC-8000系列嵌入式计算机采用了Windows XP Embedded操作系统，它包含了COM和COM++以及大量的系统提供的DLL,集成了Windows Installer Service 模块，所以用户在终端上装载自己的应用程序或第三方应用程序成为可能。这个定制特性使本机器更加贴近了用户的需求。
在本嵌入式计算机中，所有的安装都要在Admin用户下进行。

硬件驱动安装：
用户在购买了TC-8000系列嵌入式计算机后，可以按照自己实际需求连接一定的外设如打印机、磁卡机，以及大量的USB设备等，还可以在TC-8000系列嵌入式计算机的PCI扩展插槽上插上PCI的卡，以实现自己的特殊需求。
本机器支持大量的硬件驱动的安装。
安装硬件驱动，可以在控制面板，点击性能与维护，再选择系统，可以找到设备管理器，安装驱动的方法与Windows XP完全兼容。
由于Windows XPE是Windows XP的精简版本,可能出现在安装的过程中提示某些系统的文件找不到，这种情况下，可以从另一台安装有Windows XP的机器中找到相应文件，拷贝到指定的文件夹，就可以继续安装。一般来说，这种情况很少出现。

应用程序的安装：
应用程序的安装与Windows XP系统的程序安装完全兼容。
建议本机安装一些通用的防毒、杀毒软件，和个人防火墙软件。

第五章 硬盘保护模式下的系统保护管理
适合机型：STAR TC-8000系列嵌入式计算机中以硬盘作为数据存储介质的机型
TC-8000系列嵌入式计算机采用了Windows XP embedded 系统专门的EWF 机制来保护系统安全。EWF机制的全称是Enhanced Write Filter，其主要的意思就是存在一个写覆盖层，对受保护区的写入实际上是写在覆盖层上。覆盖层有两种类型，Disk和RAM。 对于硬盘作为数据存储介质的机型，我们采用了DISK模式的写覆盖层，该覆盖层大小为4.8G。在系统保护开启状态，所有对于系统盘的写入操作，均写到这个覆盖层。所以，可以通过对覆盖层进行删除操作来实现系统数据的还原。我们的系统提供了9层保护的功能，用户可以根据需要建立多个保护层。
5.1 开机时的还原功能
硬盘保护模式下TC8000 系列嵌入式计算机如果由于各种原因引起不能正常启动，可以按以下步骤恢复：
1、 开机后按F8键，进入启动菜单
2、 选择 Enhanced Write Filter Restored Mode (restores one level)
3、 选择 Microsoft Windows XP Embedded
4、 根据提示选择 multi(0)disk(0)rdisk(0)partition(1) 一 current level 1
5、 按F2键，机器自动重启，并恢复到上次保存的状态。
5.2 系统保护管理说明
STAR TC-8000系列嵌入式计算机特意为用户管理员开发了系统保护管理程序。可以通过两种方法进入系统保护管理程序：
1、 如果桌面上由系统保护管理的图标，则双击就可以进入。
2、 如果桌面上没有系统保护管理的图标，则可以通过热键：CTRL+SHIFT+W进入。

输入密码，初始密码为“111111”,可以支持修改密码。输入密码后，进入以下画面：

自动还原：本系统保护管理程序提供了一个自动还原的选项，大大提高了系统的安全性。如果用户选择了自动还原功能，那么，每次关机，系统都会自动还原到上次保存数据后的状态。管理员可以充分利用这个功能来设置计算机，当管理员配置好一台TC-8000系列嵌入式计算机后，可以通过提交数据，将所有设置保存。然后选择启用自动还原功能，这样配置后的嵌入式计算机可以放心的交给操作员使用，基本不用担心系统有被破坏的风险。
增加保护层：本系统支持最大到9层的保护层。用户可以根据需求，通过增加保护层，来达到设置多个还原点的目的。
还原到保护层：用户可以通过该功能，任意选择还原到原先设置的保护层上。还原后，原来大于所选择的保护层的那些层将被删除。例如，目前的保护层在第3层，如果选择还原到第1层，那么开机重启后，保护层将回到第1层，原先的第2、3层将会消失。如果选择还原到初始层，系统将会还原到上次提交数据后的状态，同时保护层自动设置为第1层。
提交数据：提交数据就是将所有保护层上的数据写入到被保护的系统盘上。提交数据后，所有的保护层会被删除，同时自动设置为第1层。提交数据的操作后，系统提示要求重启，这时，重启机器时要特别注意不要断电，如果在重启的过程中断电，可能导致保护层数据写入系统时出错，导致系统不能启动。

第六章 内存保护模式下的系统保护管理
特别提示：本章的说明只适合STAR TC-8000系列嵌入式计算机中以CF卡或电子盘作为数据存储介质的机型
TC-8000系列精简嵌入式计算机采用了Win XPE特殊的EWF 机制来保护系统安全。EWF机制的全称是Enhanced Write Filter，其主要的意思就是存在一个写覆盖层，对受保护区的写入实际上是写在覆盖层上。覆盖层有两种类型，Disk和RAM。 对于CF卡或电子盘作为数据存储介质的机型，为了最大限度地延长存储介质的使用寿命，减少对存储介质的写入次数，采用的是内存保护模式类型。在内存保护模式下，所有对系统磁盘的写入操作，实际是写在RAM上。每次关机，RAM的数据将会自动丢失，从而保护了系统安全。如果需要对本次的数据进行保存，那么需要经过系统保存的操作才能将写在覆盖层RAM上的数据写入存储介质上。
TC-8000系列精简嵌入式计算机中对于CF卡或电子盘版本的机型，我们提供了系统保护管理程序，方便管理员对该终端的系统保护进行操作。同时该程序设置了密码，为用户管理提供了保障。

系统保护说明：
STAR TC-8000系列嵌入式计算机特意为用户管理员开发了系统保护管理程序。可以通过两种方法进入系统保护管理程序：
3、 如果桌面上由系统保护管理的图标，则双击就可以进入。
4、 如果桌面上没有系统保护管理的图标，则可以通过热键：CTRL+SHIFT+W进入。

输入密码，初始密码为“111111”,可以修改密码。输入密码后，进入以下画面：

可以看到，本系统保护管理工具提供了三个操作：
1、 开启系统保护：这个功能是让管理员将C盘的RAM保护开启，以保护系统。
2、 关闭系统保护：这个功能是让管理员将C盘的RAM保护功能关闭。这项功能一般是在管理员要对本机器安装较大的软件，或者拷入较多的数据时使用，目的是为了避免RAM被大量使用后溢出而影响系统运行。在本机器配置完成后，请记住要做开启系统保护操作。
3、 保存系统数据：在系统保护功能开启的状态下，管理员对本机器进行了一些配置后，需要将配置保存下来，就进行该项操作。
在每项操作后，都会提示重启机器。只有重启后，每项功能才会生效。

特别提示：由于内存保护模式在系统运行过程中会将所有的数据的写入都写在内存上，所以，在安装较大软件的时候，可能会出现内存不足的现象，一般情况下是会提示“延缓写入失败”，这就表明内存被耗尽了。所以，在安装较大软件时，最好先关闭系统保护，安装完成后，再打开系统保护。

附录1：TC-8010系列嵌入式计算机的接口说明
STAR TC-8010系列嵌入式计算机具有多个接口，前面板说明见图附1-1，后面板见图附1-2。
1.1 前面板说明如下：1：USB接口；2：IC卡接口；3：IC卡灯；4：网卡灯；5：电源灯；6：电源开关。

图附1-1 主机面板示意图

1.2 后面板的接口说明：1：风扇排气口；2：开关；3：220V交流电接口；4：鼠标接口；5：键盘接口；6：COM1 ；7：并口；8：COM2 ；9：USB接口；10：COM3 ；11：USB接口；12：COM4（MAIN）；13：VGA显示接口；14；RJ45网络接口2；15：RJ45网络接口1；16；耳机接口；17：MIC（麦克风）接口。

图附1-2 主机后面板接口
1.3 STAR TC-8010接口说明
1.3.1 打印机的连接：
STAR TC-8010嵌入式计算机 带有一个标准的Centronics 并行接口，可连接具备Centronics借口的多种打印机，打印机的接口采用标准的D型25芯孔式插座，可将打印机电缆线连到终端后面（25芯孔式）插座上，其具体信号及引脚标准定义见图1-3。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18~25
PARALLEL(P7) 终端内部信号含义
数据选通（STB）
数据1
数据2
数据3
数据4
数据5
数据6
数据7
数据8
回答（ACK）
忙信号（BUSY）
纸尽（PE）
选择（SELECT
走纸（AUTOFD）
故障（ERROR）
复位打印机（INIT）
选择输入（SELECTIN）
信号地

图1-3 并口信号定义

1.3.2 串口以及串口逻辑：
STAR TC-8010嵌入式计算机 提供了四个RS232串口，其中两个在后挡板上有接口，两个可以通过PCI挡板接口转接；可以用来连接磁卡读写器，密码小键盘，IC卡读写器等各种串行通信设备。注意：COM1,COM3,COM4 默认为RS232电平,C0M2默认为TTL电平,因此在接入设备时要注意区分各个COM口的电平. 串口的管脚定义如图1-4——图1-7(信号后面有加括号的说明此信号可通过跳线器跳变为括号里面的信号,括号前的信号为出厂默认信号)。

主口 (COM1) 终端内部信号含义
1
2
3
4
5
6
7
8
9
+5V（DCD）
RXD
TXD
DTR
GND
DSR
RTS
CTS
RI

图1-4 COM1信号定义

辅口一 (COM2) 终端内部信号含义
1
2
3
4
5
6
7
8
9
+5V
RXD
TXD
NC
GND
NC
NC
NC（RXD）
NC（TXD）

图1-5 COM2信号定义

辅口二 (COM3) 终端内部信号含义
1
2
3
4
5
6
7
8
9
+5V（DCD）
RXD
TXD
DTR
GND
DSR
RTS （+12V）
CTS
RI

图1- 6 COM3信号定义

辅口三 (COM4) 终端内部信号含义
1
2
3
4
5
6
7
8
9
+5V ( DCD)
RXD
TXD
DTR
GND
DSR
RTS
CTS
RI

图1-7 COM4信号定义

附录2：TC-8050LX系列液晶一体化嵌入式计算机接口说明
    STAR TC-8050LX系列Windows终端采用液晶一体化设计，集成了15吋TFT彩色高品质液晶显示器，外观轻巧、时尚。

2.1 STAR TC-8050LX整体外观（如图附2-1）

图附2-1 STAR TC-8050LX外观图

2.2 STAR TC-8050LX接口示意图
2.2.1 终端背面接口图（图附2-2）

①电源口 ②鼠标口 ③键盘口
④打印口 ⑤串口（主口） ⑥串口（辅口）
⑦网口1 ⑧网口2（LXD配备） ⑨USB口
2.2.2 终端侧面接口图（图附2-3）

麦克插孔－① ④ 预留
耳机插孔－② ⑤ USB接口
PCMCIA接口－③ ⑥ IC卡接口

2.2.3 终端正面结构示意图（图附2-4）
⑧

① ② ③ ④ ⑤ ⑥ ⑦
①－左扬声器 ②－<Exit> ③－<－>
④－POWER ⑤－<＋> ⑥－<Menu>
⑦－右扬声器 ⑧－<Auto>

2.3 STAR TC-8050LX接口说明
2.3.1 打印机的连接：
STAR TC-8050LX带有一个标准Centronics并行接口，可连接具备Centronics接口的多种打印机，打印机接口采用标准的D型25芯孔式插座。其具体信号及引脚标准定义见图附2-5。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18~25
PARALLEL 终端内部信号含义
数据选通（STB）
数据1
数据2
数据3
数据4
数据5
数据6
数据7
数据8
应答（ACK）
忙信号（BUSY）
纸尽（PE）
选择（SELECT）
走纸（AUTOFD）
故障（ERROR）
复位打印机（INIT）
选择输入（SELECTIN）
信号地

图附2-5

2.3.2 主串口及辅口逻辑
STAR TC-8050LX的串行接口部分具有三种形式：
l 具有两个标准RS-232串行9芯接口；
l 具有一个标准RS-232主串口，而辅口的位置被VGA接口取代；
l 具有一个标准RS-232主串口，而另一个9芯串口分为三个辅口，两个RS-232电平，一个TTL电平（可设置成RS-232电平），外置一转三转接线。

我们就以第三种串口形式来具体描述STAR TC-8050LX的串行接口。也就是，STAR TC-8050LX提供了四个串口，以联接磁卡读写器、密码小键盘、IC卡读写器等各种串行通信设备。其引脚定义如图2-6～图2-7。

主串口 终端内部信号含义
1
2
3
4
5
6
7
8
9
＋5V (DCD)
RXD
TXD
DTR
GND
DSR
RTS
CTS
RI

图附2-6
辅串口 终端内部信号含义
1
2
3
4
5
6
7
8
9
＋5V
RXD2（辅口2）
TXD2
RXD4（辅口4）
GND
TXD4
NC (+12V)
RXD3（辅口3）
TXD3

图附2-7
注意：辅口二为TTL电平，终端内部跳线可跳成RS-232电平
键盘接口
STAR TC-8050LX键盘工作方式为AT方式，PS/2接口。
鼠标接口
STAR TC-8050LX鼠标接口为PS/2接口。
网络接口
STAR TC-8050LX内部集成了两个硬件上独立的10/100M自适应以太网卡，可实现两个网络的真正隔离。
USB接口
STAR TC-8050LX带有3个USB接口。侧面有一个，背面有两个。
音频接口
STAR TC-8050LX前置一个音频输出和一个MIC输入接口，内置两个扬声器，实现音频立体声输出。扬声器输出和耳机输出可以进行切换，即耳机插入音频输出口则扬声器输出自行关闭，音频信号输出至耳机；耳机拔出则音频信号输出至扬声器。
附录3：TC-8060系列嵌入式计算机的接口说明
STAR TC-8060系列嵌入式计算机可以采用立式或挂式两种方式安装，用户可以根据自己的需要或改变自己的安装方式。在整机装箱中提供了一对脚架和一个背板，当使用立式安装的时候，用一对脚架夹住主机，如图附3-1。当用挂式时，用背板锁在液晶体显示器背面的四个螺钉孔（有的液晶没有提供），然后把主机挂到背板上,如图附3-2。
STAR TC-8060
