MAPINFO插件MIPI操作手册

目前全省使用的频率规划插件有Easywork和MIPT，这里以MIPT为例介绍该插件的常用功能和基站电子地图的生成。
1 生成基站电子地图
MIPT生成电子地图需要的原始文件有sitedata.txt和neighbourdata.txt，其中sitedata用于生成基站的扇区图，neighbourdata用于生成相邻小区表。
a) MIPT介绍

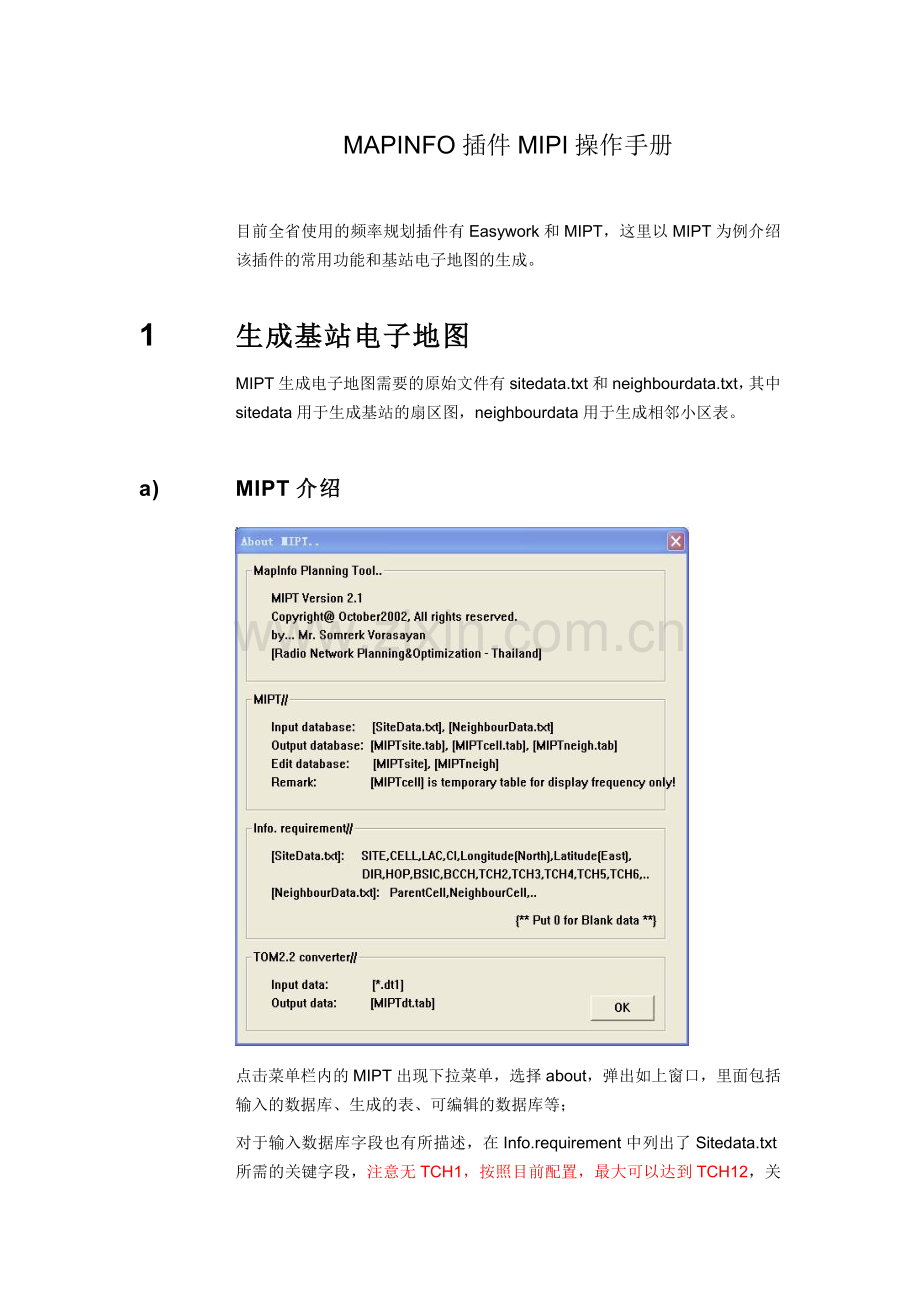

点击菜单栏内的MIPT出现下拉菜单，选择about，弹出如上窗口，里面包括输入的数据库、生成的表、可编辑的数据库等；
对于输入数据库字段也有所描述，在Info.requirement中列出了Sitedata.txt所需的关键字段，注意无TCH1，按照目前配置，最大可以达到TCH12，关键字段的顺序无要求。数据库如下，显示为红色的是关键字段，必须有的，其它的如基站名称等可以根据需要自行添加：

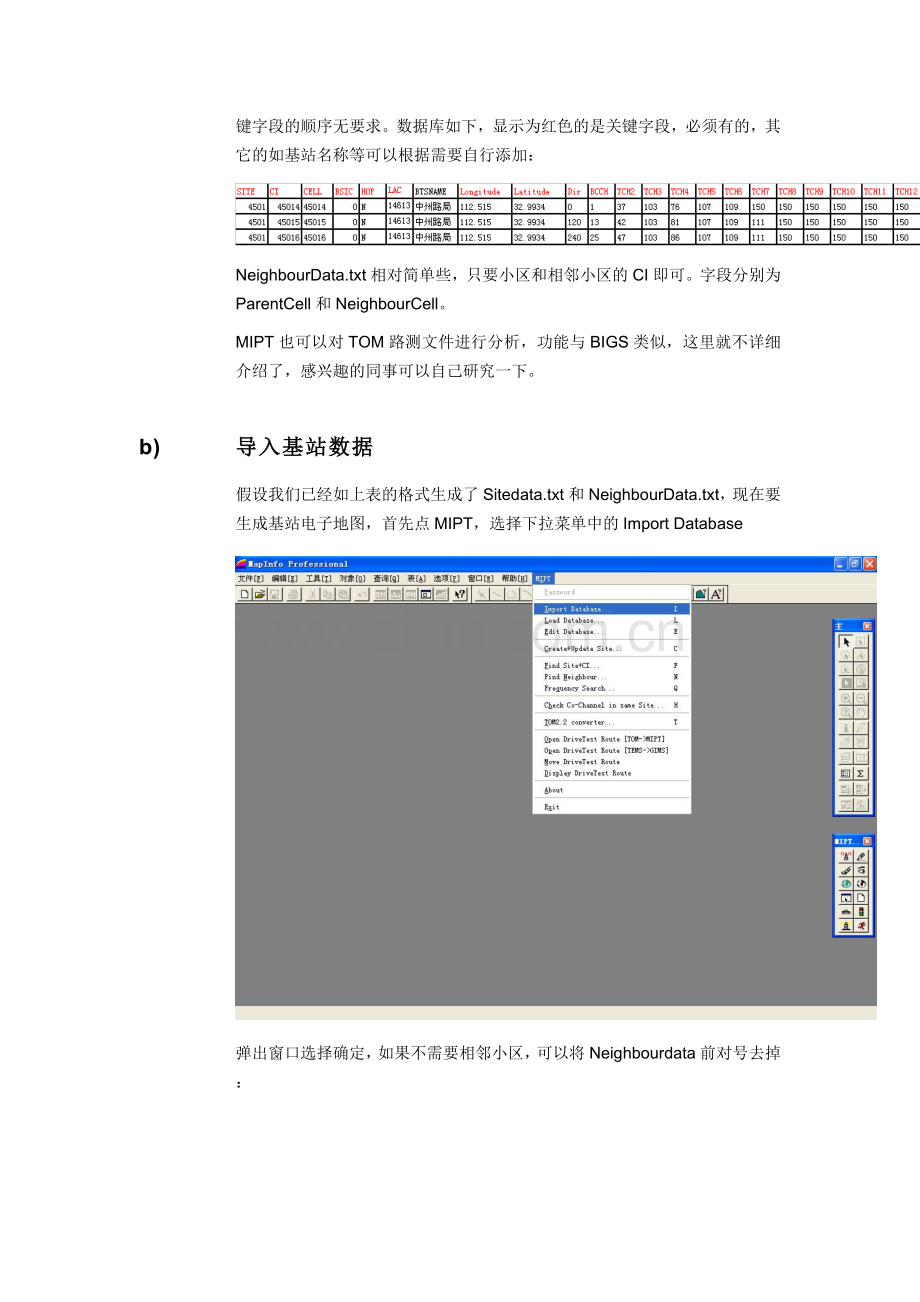

NeighbourData.txt相对简单些，只要小区和相邻小区的CI即可。字段分别为ParentCell和NeighbourCell。
MIPT也可以对TOM路测文件进行分析，功能与BIGS类似，这里就不详细介绍了，感兴趣的同事可以自己研究一下。
b) 导入基站数据
假设我们已经如上表的格式生成了Sitedata.txt和NeighbourData.txt，现在要生成基站电子地图，首先点MIPT，选择下拉菜单中的Import Database

弹出窗口选择确定，如果不需要相邻小区，可以将Neighbourdata前对号去掉：

依次导入SiteData和Neighbourdata：

导入之后，右下角消息窗口显示如下：

维护表结构：

选择MIPTsite，点击确定后，将CELL字段的类型从“整型”修改为“字符型”，宽度设置为“5”，宽度和CELL最大位数有关。注意，这里CELL的值与小区CI相等，需要将字段类型从整型调整为字符型，否则生成地图时会出错。
同样选择MIPTneigh，点击确定，将ParentCell和NeighbourCell字段修改为“字符型”，邻区查找是按照CELL字段进行索引，若字段类型不一致，查找相邻小区时无法查到邻区。

c) 生成基站电子地图

点击Creat+Update Site后弹出如下窗口：

该窗口共分8个子块：
l 经纬度格式：不需进行调整，采用默认值即可
l 可选项：用于定义特殊的扇区，如室内覆盖，直放站等等，以CELL的最后一位区分
l 扇区信息：GSM 900后的3个框所添数据用于区分不同扇区，如图填写1，2，3则表示CELL最后1位等于1的为1扇区，等于2的为2扇区….最后一位等于0的为全向站；DCS1800目前我省基本使用，将框内的数据删除。Ratio DCS:GSM选择默认，无需修改。
l 扇区样式(Style)：表示小区以何种样式显示，line表示用线形表示定向站，Triangle/BW表示以多少度的扇型来表示定向站扇区
l 扇区大小(Size Factor)：Length of Direction表示定向扇区的半径大小，一般乡村半径设置为1000，县城设置为300，市区设置为150较为合适；Radius of Omni表示全向站半径大小，设置为0.3较为合适。
l 位置偏移：一般不使用，设置为默认值
l 频点显示：通过设置该数值可以调整MIPTcell层中显示的频点数据大小，由于目前基站较为密集，一般不显示频点数据，设置为0
l 操作模式：包括生成和更新，点击右边按键执行
生成的电子地图如下：

2 MIPT 工具窗口

1 生成工具 －> <－ 2 修改地图
3 频点查找 －> <－ 4 小区查找
5 显示某小区邻区 －> <－ 6 查找某小区邻区
7 编辑数据库 －> <－ 8 清空临时图层
9 TOM转换工具 －> <－10 显示路测数据
11显示某小区覆盖区域－> <－12 路测覆盖连线
第1、2两项主要用于基站小区图的生成和修改，将在后面详细介绍，下面就其它主要功能进行介绍：
3 频点查找
频点查找工具窗口中可对当前频点号，前一、后一频点号进行查找，在FQ channel中输入频点，点击search进行查找。红色表示当前频点，绿色表示前一频点，蓝色表示后一频点。

4 小区查找
一般采用CI进行小区查找，若该小区存在，则显示在屏幕正中央，扇区和周边小区的颜色有所区分；若不存在，则弹出“图层中没有发现对象”。

5 显示某小区邻区
在打开neighbourcell图层的情况下，点击按钮，然后点击想要查询的小区，地图上即可显示该小区的相邻小区。

6 查找某小区邻区
和显示某小区邻区功能类似，可以输入小区CI进行相邻小区的查找，显示。另外可以对相邻小区同BCCH的小区进行查找。

7 编辑数据库
使用该功能增加小区相对比较麻烦，可以通过复制旧小区，修改小区的经纬度、方向角等信息并加以更新即可。

8 清空临时图层
点击按钮，可以将查找频点、邻区显示的小区颜色信息去掉。
9 TOM转换工具
该工具和BIGS工具类似，可以将*.dt1文件导入到MAPINFO，并对电平值、质量进行图形化显示。点击Add drive test files添加路测文件，然后点击START进行转换，导入后生成MIPTdt.tab图层，

10 显示路测数据
（在MIPT地图中打开生成MIPTdt.tab图层）
导入路测数据后，即可对测试情况进行分析，点击按钮可对RXLEV、RXQUAL进行分析，或者显示某小区覆盖情况，以及频率占用情况。

11 显示某小区覆盖区域
点击按钮可显示路测过程中占用某小区的路段，从而确定该小区是否越区。在SITE中选择MIPTsite层，DRIVE test中选择MIPTdt层，点击确定。

如图选择57175扇区，显示为黄色的路段就是该小区的覆盖区域：

12 路测覆盖连线
另外MIPT还可以对路测路线和覆盖小区进行连线，从而判断基站是否越区。点击按钮，选中路测数据，就会生成以下的连线图：
