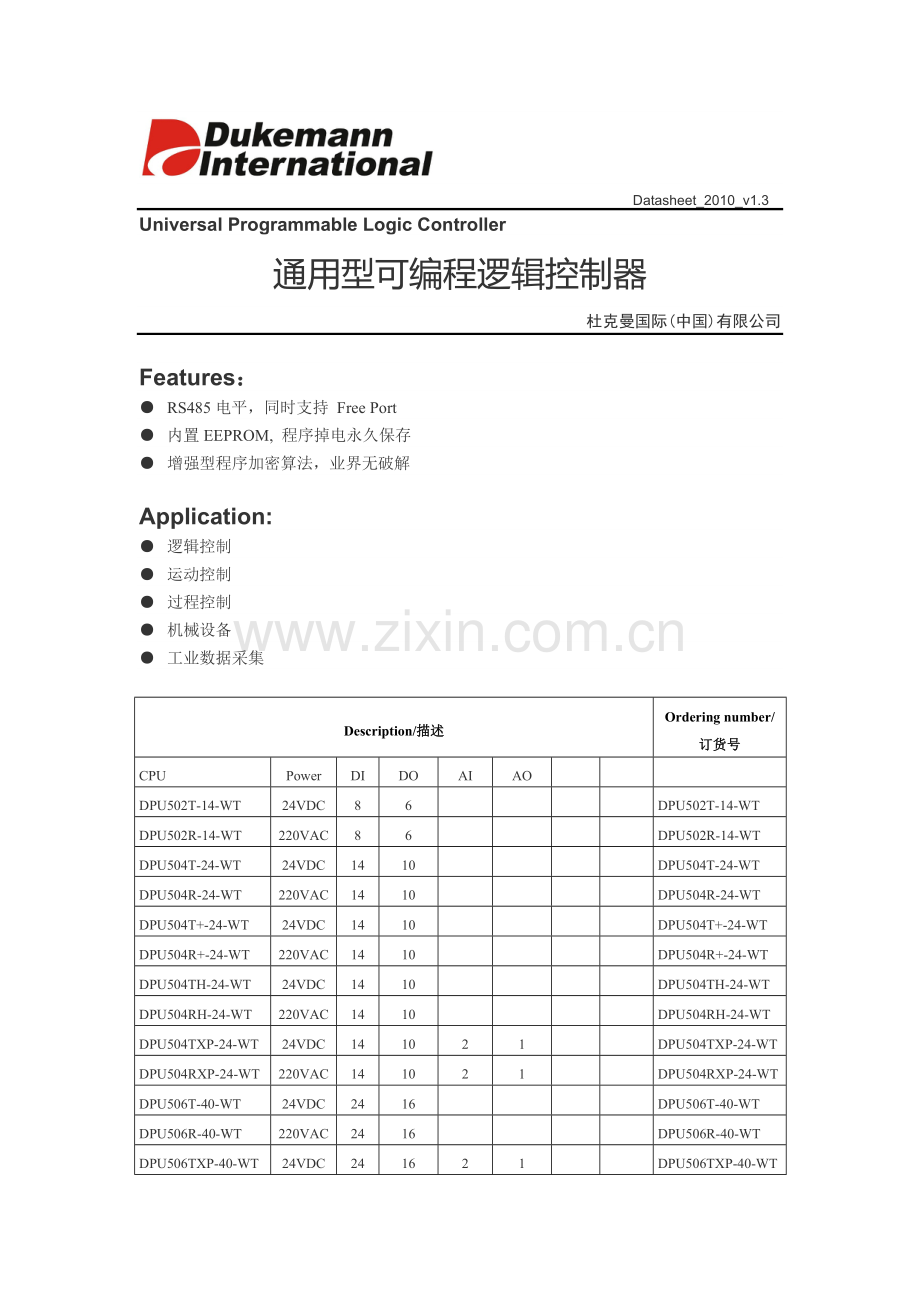

Dukemann(杜克曼)可编程逻辑控制器DPU50xx.doc

Datasheet_2010_v1.3
Universal Programmable Logic Controller
通用型可编程逻辑控制器
杜克曼国际(中国)有限公司

Features：
● RS485电平，同时支持 Free Port
● 内置EEPROM, 程序掉电永久保存
● 增强型程序加密算法，业界无破解

Application:
● 逻辑控制
● 运动控制
● 过程控制
● 机械设备
● 工业数据采集

Description/描述
Ordering number/
订货号
CPU
Power
DI
DO
AI
AO

DPU502T-14-WT
24VDC
8
6

DPU502T-14-WT
DPU502R-14-WT
220VAC
8
6

DPU502R-14-WT
DPU504T-24-WT
24VDC
14
10

DPU504T-24-WT
DPU504R-24-WT
220VAC
14
10

DPU504R-24-WT
DPU504T+-24-WT
24VDC
14
10

DPU504T+-24-WT
DPU504R+-24-WT
220VAC
14
10

DPU504R+-24-WT
DPU504TH-24-WT
24VDC
14
10

DPU504TH-24-WT
DPU504RH-24-WT
220VAC
14
10

DPU504RH-24-WT
DPU504TXP-24-WT
24VDC
14
10
2
1

DPU504TXP-24-WT
DPU504RXP-24-WT
220VAC
14
10
2
1

DPU504RXP-24-WT
DPU506T-40-WT
24VDC
24
16

DPU506T-40-WT
DPU506R-40-WT
220VAC
24
16

DPU506R-40-WT
DPU506TXP-40-WT
24VDC
24
16
2
1

DPU506TXP-40-WT
DPU506RXP-40-WT
220VAC
24
16
2
1

DPU506RXP-40-WT

Parameter/特性

Size/ 尺寸 （W×H×D）
Program Memory/程序存储器
Data Memory/数据存储器
DPU502T-14-WT
90×80×62mm
36KB
20KB
DPU502R-14-WT
90×80×62mm
36KB
20KB
DPU504T-24-WT
120.5×80×62mm
36KB
20KB
DPU504R-24-WT
120.5×80×62mm
36KB
20KB
DPU504T+-24-WT
140×80×62mm
36KB
20KB
DPU504R+-24-WT
140×80×62mm
36KB
20KB
DPU504TH-24-WT
140×80×62mm
36KB
20KB
DPU504RH-24-WT
140×80×62mm
16KB
10KB
DPU504TXP-24-WT
140×80×62mm
36KB
20KB
DPU504RXP-24-WT
140×80×62mm
36KB
20KB
DPU506T-40-WT
196×80×62mm
36KB
20KB
DPU506R-40-WT
196×80×62mm
36KB
20KB
DPU506TXP-40-WT
196×80×62mm
36KB
20KB
DPU506RXP-40-WT
196×80×62mm
36KB
20KB
    Data Drop Off 数据掉电保持
EEPROM
     RTC/内置实时时钟
时间保持2年以上
Timer/定时器
      1ms
      10ms
      100ms
256
4
16
236
Counter/计数器
256
内存存贮器位
256
内存存贮器位掉电保持
112
Timer Interrupt/时间中断
2×1ms Resolution
Edge Interrupt/边沿中断
4个上升沿和/或4个下降沿
Analog Potentiometer/模拟电位器
2x8 bit
布尔量运算执行时间
0.3µs
浮点运算执行时间
8µs
时钟
内置
Power
      +5V
      24V

700mA
500mA
集成的通信功能
Interface/通讯接口

Free Port /自由口波特率
1.2kbaud - 115.2k

I/O Parameter

数字量输入
点数
Input Type/输入类型
数字量输出
点数
Output Type/输出
类型
DPU502T-14-WT
8
漏型/源型
6
晶体管
DPU502R-14-WT
8
漏型/源型
6
继电器
DPU504T-24-WT
14
漏型/源型
10
晶体管
DPU504R-24-WT
14
漏型/源型
10
继电器
DPU504T+-24-WT
14
漏型/源型
10
晶体管
DPU504R+-24-WT
14
漏型/源型
10
继电器
DPU504TH-24-WT
14
漏型/源型
10
晶体管
DPU504RH-24-WT
14
漏型/源型
10
继电器
DPU504TXP-24-WT
14
漏型/源型
10
晶体管
DPU504RXP-24-WT
14
漏型/源型
10
继电器
DPU506T-40-WT
24
漏型/源型
16
晶体管
DPU506R-40-WT
24
漏型/源型
16
继电器
DPU506TXP-40-WT
24
漏型/源型
16
晶体管
DPU506RXP-40-WT
24
漏型/源型
16
继电器
Digital I/O Image /数字I/O映像区
256（128 In/128 Out）
Analog I/O Image/模拟I/O映像区
64（32 In/32 Out）
Extended I/O Module （Max）/扩展模块数
7
最大数字量I/O点数
256
最大模拟量I/O点数
32AI/32DO
脉冲捕捉输入
等于数字量输入点数
Digital Input Characteristic / 数字量输入特性
Input Type/输入类型
漏型/源型 （IEC 类型1/漏型）
额定电压
24V DC
最大持续允许电压
30V DC
Logic 1 （ min）
Logic 0 （ max）
18 VDC，2.5mA
5 VDC，1mA
同时接通的输入
14
Digital Output Characteristic/数字量输出特性
Output Type/输出类型
晶体管 MOSFET
每点额定电流（最大）
每个公共端的额定电流（最大）
0.75A
6A
Leakage Current （Max）
10uA
Led Consumption（Max）
5W
接通电阻（接点）
0.6 ohm max
两个输出并联
否
Digital Output Characteristic/数字量输出特性
输出类型
继电器，干触点
灯负载（最大）
5 WDC/200WAC
接通电阻（接点）
0.2欧姆
同时接通的输出
6
两个输出并联
是，仅输出同组时
Analog Input Characteristic/模拟量输入特性
模拟量输入点数

DPU504TXP-24-WT
2
DPU504RXP-24-WT
2
DPU506TXP-24-WT
2
DPU506RXP-24-WT
2
Analog Input Type/模拟量输入样式
Single-Ended Input/ 单端
Input Range / 电压范围
± 10 V
数据字格式，满量程范围
-32,000-+32,000
DC输入阻抗
>20K ohm
Input Max / 最大输入电压
30VDC
Resolution/分辨率
11位，加1符号位
LSB值
4.88 mV
隔离
None
INL/积分非线性

最差情况，0°至55°C
±Full Scale 2.5%
Sampling Rate/转换时间
125 ms
转换类型
Sigma/Delta
步响应
max250 ms
噪音抑制
典型为-- 20dB@50Hz
Analog Output Characteristic/模拟量输出特性
模拟量输出点数

DPU504TXP-24-WT
1
DPU504RXP-24-WT
1
DPU506TXP-24-WT
1
DPU506RXP-24-WT
1
信号范围

电压范围
0～10V
电流
0～20mA
数据字格式，满量程范围
0---+32000
Resolution，Full Scale
12Bit
LSB值

电压
2.44 mV
电流
4.88uA
隔离
无
Resolution

最差情况，0°至55°C
±Full Scale 2%
Build Time/建立时间

电压输出
< 50uS
电流输出
< 100uS
最大输出驱动

电压输出
≥ 5000 ohm min
电流输出
≤ 500 ohm max
 Communication Port Definition/通讯端口定义

Interface
Pin
PORT0（RS485）
PORT1（RS485）

1
Ground
Ground
2
GND
GND
3
B
B
4
RTS
RTS
5
Logic GND
Logic GND
6
+5V，100Ω in series
+5V，100Ω in series
7
+24V
+24V
8
A
A
9
NC
NC
Shell
Ground
Ground
