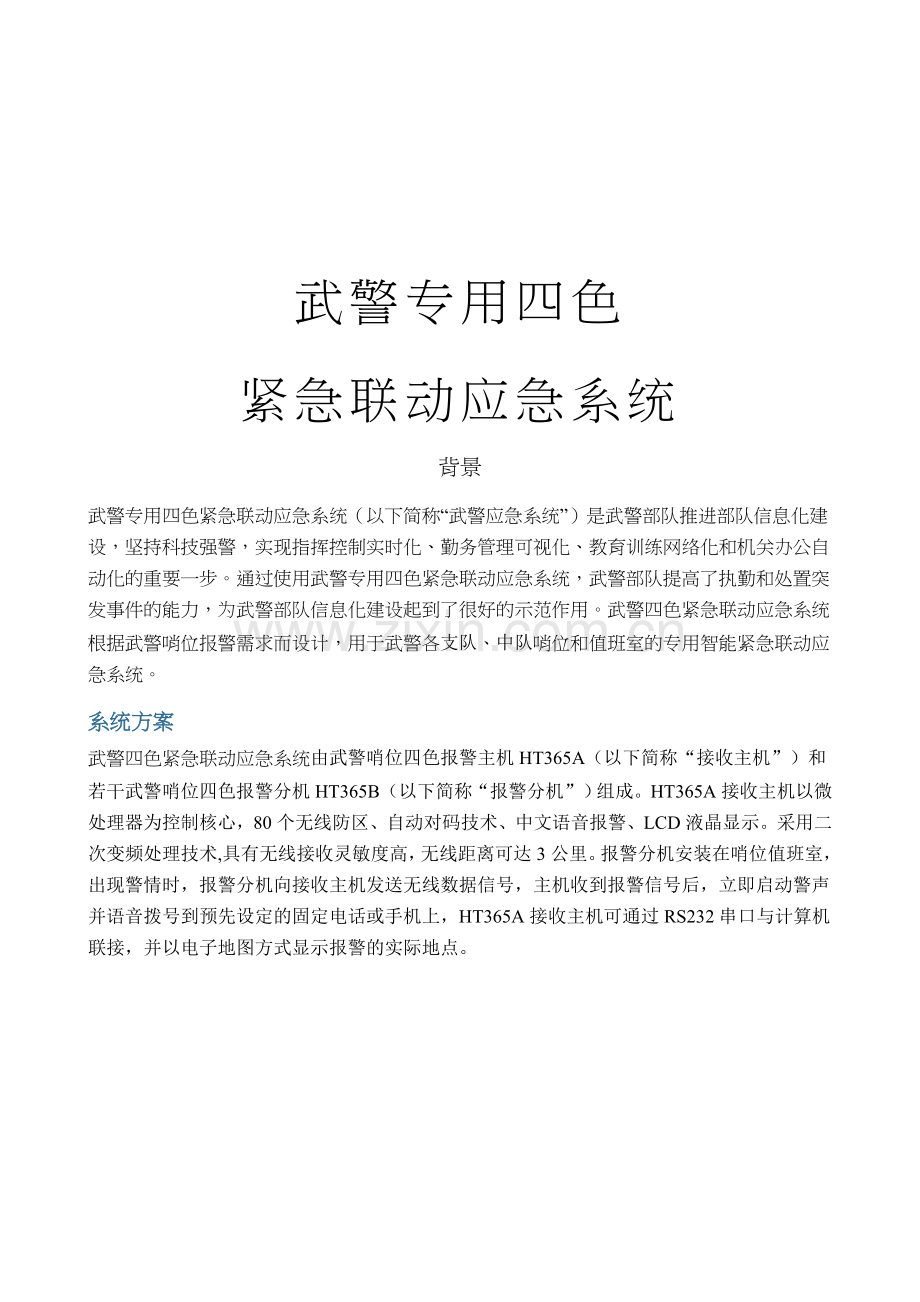

武警专用四色
紧急联动应急系统
背景
武警专用四色紧急联动应急系统（以下简称“武警应急系统”）是武警部队推进部队信息化建设，坚持科技强警，实现指挥控制实时化、勤务管理可视化、教育训练网络化和机关办公自动化的重要一步。通过使用武警专用四色紧急联动应急系统，武警部队提高了执勤和处置突发事件的能力，为武警部队信息化建设起到了很好的示范作用。武警四色紧急联动应急系统根据武警哨位报警需求而设计，用于武警各支队、中队哨位和值班室的专用智能紧急联动应急系统。
系统方案

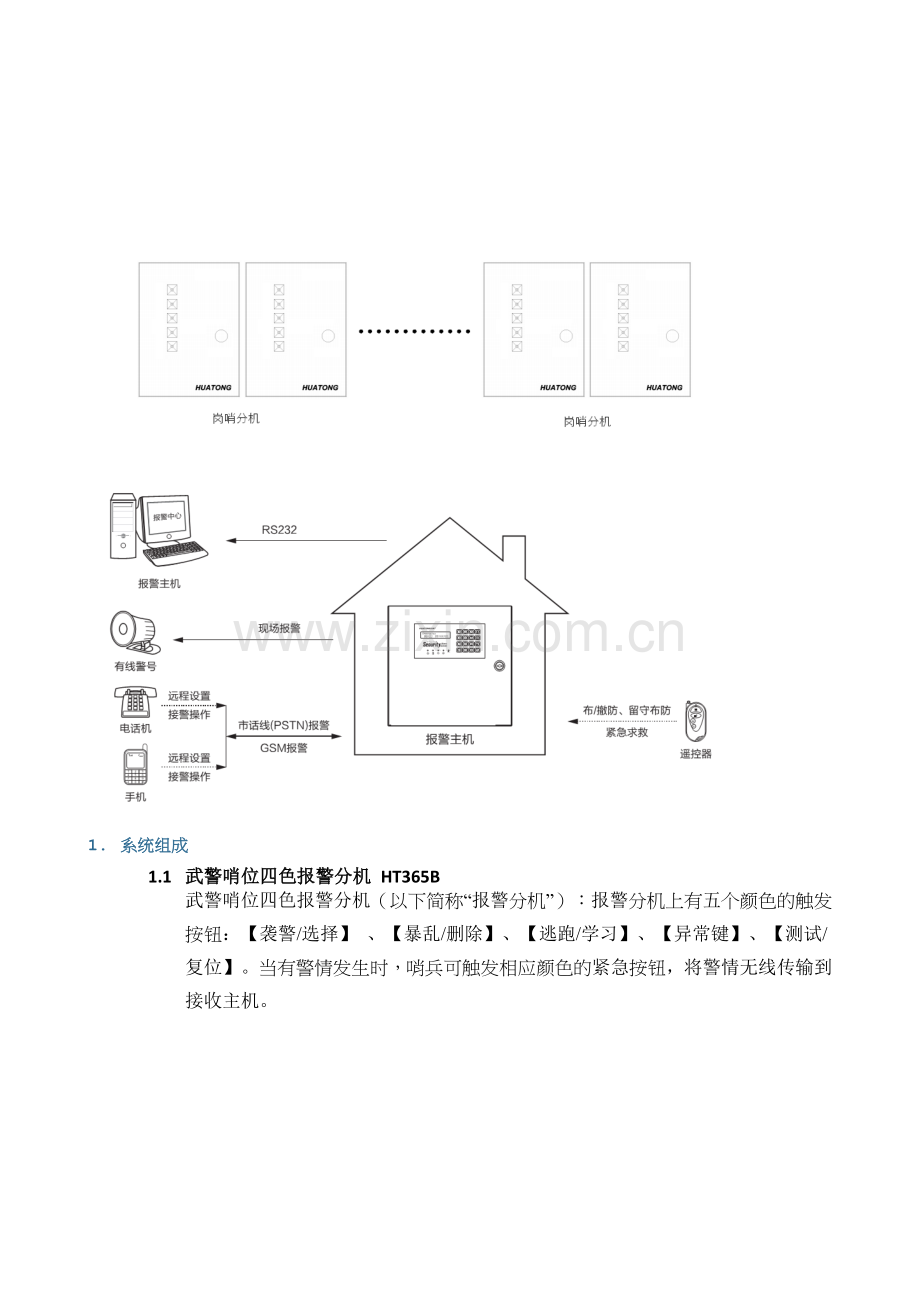

武警四色紧急联动应急系统由武警哨位四色报警主机HT365A（以下简称“接收主机”）和若干武警哨位四色报警分机HT365B（以下简称“报警分机”）组成。HT365A接收主机以微处理器为控制核心，80个无线防区、自动对码技术、中文语音报警、LCD液晶显示。采用二次变频处理技术,具有无线接收灵敏度高，无线距离可达3公里。报警分机安装在哨位值班室，出现警情时，报警分机向接收主机发送无线数据信号，主机收到报警信号后，立即启动警声并语音拨号到预先设定的固定电话或手机上，HT365A接收主机可通过RS232串口与计算机联接，并以电子地图方式显示报警的实际地点。

1. 系统组成
1.1 武警哨位四色报警分机 HT365B
武警哨位四色报警分机（以下简称“报警分机”）：报警分机上有五个颜色的触发按钮：【袭警/选择】 、【暴乱/删除】、【逃跑/学习】、【异常键】、【测试/复位】。当有警情发生时，哨兵可触发相应颜色的紧急按钮，将警情无线传输到接收主机。

1.2 武警四色紧急联动接收主机
接收主机的作用是接收各个哨位或执勤地点的四色按钮发射机发送过来的报警信号。将报警主机安装于值班室机房内。
1) 接收主机屏幕上显示呼叫按钮的地点编号，以及触发时间。
2) 当某个哨位触发某个按钮时，接收主机通过RS232串口可立即将信号发送至管理中心平台。（详见“1.3武警哨位中心应急管理平台”）
3) 接收主机同时启动安装在各个位置的四色警示灯，警灯闪烁，并发出蜂鸣。由于整个传输均采用无线传输，故传输速度不受影响。能做到前端哨位触发呼叫按钮后，管理中心的警灯和喇叭即刻会做出动作。

1.3 武警哨位中心应急管理平台
前端武警哨位按下应急呼叫四色按钮，通过接收主机，在应急指挥管理平台上的电子地图上，电子地图上会在相应的位置红色点闪烁，以实现对应急呼叫的位置进行快速显示。同时，屏幕还会弹出相应的位置信息：从指挥室到武警哨位的紧急路线、呼叫位置的武警信息、呼叫位置设置的摄像头编号等。指挥中心可以快速全面了解呼叫现场的情况。
1.4 呼叫联动视频功能
武警专用四色紧急联动应急系统能单独作为哨位呼叫应急系统使用，还进行整合联动，此时需增加视频联动模块。

当某一个呼叫按钮触发时，呼叫信号传送到接收主机，接收主机本身会显示并发出警示音，通知值班室值班人员；同时信号通过视频联动输出模块输出到监控系统的串口模块，监控矩阵接收到报警信号时(通过预先编程设置，一路报警信号对应一路摄像机)，监视器画面立即跳到相对应的一个摄像机的图像。如果是球机或云台摄像机，可以立即切换到预设位；同时，通过控制矩阵的报警输出，给硬盘录像机一个信号，硬盘录像机开始对相对应的视频信号开始录像，方便日后查询。以上动作都是以光速传播，可以从确定报警开始，到所有的响应动作完成基本没有间隔，做到及时响应、及时动作。
