断路器培训资料

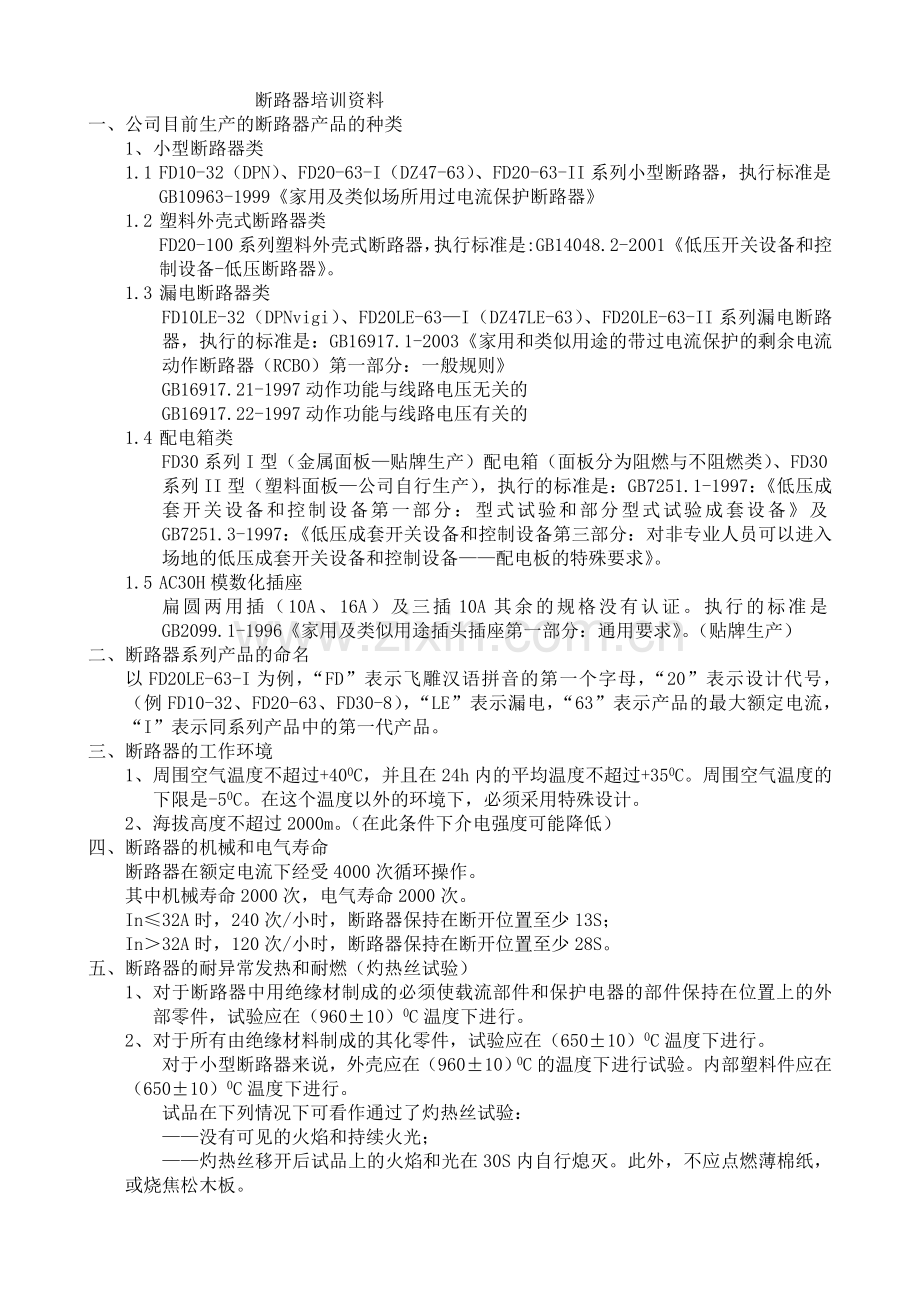

一、 公司目前生产的断路器产品的种类
1、 小型断路器类
1.1 FD10-32（DPN）、FD20-63-I（DZ47-63）、FD20-63-II系列小型断路器，执行标准是GB10963-1999《家用及类似场所用过电流保护断路器》
1.2 塑料外壳式断路器类
FD20-100系列塑料外壳式断路器，执行标准是:GB14048.2-2001《低压开关设备和控制设备-低压断路器》。
1.3 漏电断路器类
FD10LE-32（DPNvigi）、FD20LE-63—I（DZ47LE-63）、FD20LE-63-II系列漏电断路器，执行的标准是：GB16917.1-2003《家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第一部分：一般规则》
GB16917.21-1997动作功能与线路电压无关的
GB16917.22-1997动作功能与线路电压有关的
1.4 配电箱类
FD30系列I型（金属面板—贴牌生产）配电箱（面板分为阻燃与不阻燃类）、FD30系列II型（塑料面板—公司自行生产），执行的标准是：GB7251.1-1997：《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》及GB7251.3-1997：《低压成套开关设备和控制设备第三部分：对非专业人员可以进入场地的低压成套开关设备和控制设备——配电板的特殊要求》。
1.5 AC30H模数化插座
扁圆两用插（10A、16A）及三插10A其余的规格没有认证。执行的标准是GB2099.1-1996《家用及类似用途插头插座第一部分：通用要求》。（贴牌生产）
二、 断路器系列产品的命名
以FD20LE-63-I为例，“FD”表示飞雕汉语拼音的第一个字母，“20”表示设计代号，（例FD10-32、FD20-63、FD30-8），“LE”表示漏电，“63”表示产品的最大额定电流，“I”表示同系列产品中的第一代产品。
三、 断路器的工作环境
1、 周围空气温度不超过+400C，并且在24h内的平均温度不超过+350C。周围空气温度的下限是-50C。在这个温度以外的环境下，必须采用特殊设计。
2、 海拔高度不超过2000m。（在此条件下介电强度可能降低）
四、 断路器的机械和电气寿命
断路器在额定电流下经受4000次循环操作。
其中机械寿命2000次，电气寿命2000次。
In≤32A时，240次/小时，断路器保持在断开位置至少13S；
In＞32A时，120次/小时，断路器保持在断开位置至少28S。
五、 断路器的耐异常发热和耐燃（灼热丝试验）
1、 对于断路器中用绝缘材制成的必须使载流部件和保护电器的部件保持在位置上的外部零件，试验应在（960±10）0C温度下进行。
2、 对于所有由绝缘材料制成的其化零件，试验应在（650±10）0C温度下进行。
对于小型断路器来说，外壳应在（960±10）0C的温度下进行试验。内部塑料件应在（650±10）0C温度下进行。
试品在下列情况下可看作通过了灼热丝试验：
——没有可见的火焰和持续火光；
——灼热丝移开后试品上的火焰和光在30S内自行熄灭。此外，不应点燃薄棉纸，或烧焦松木板。

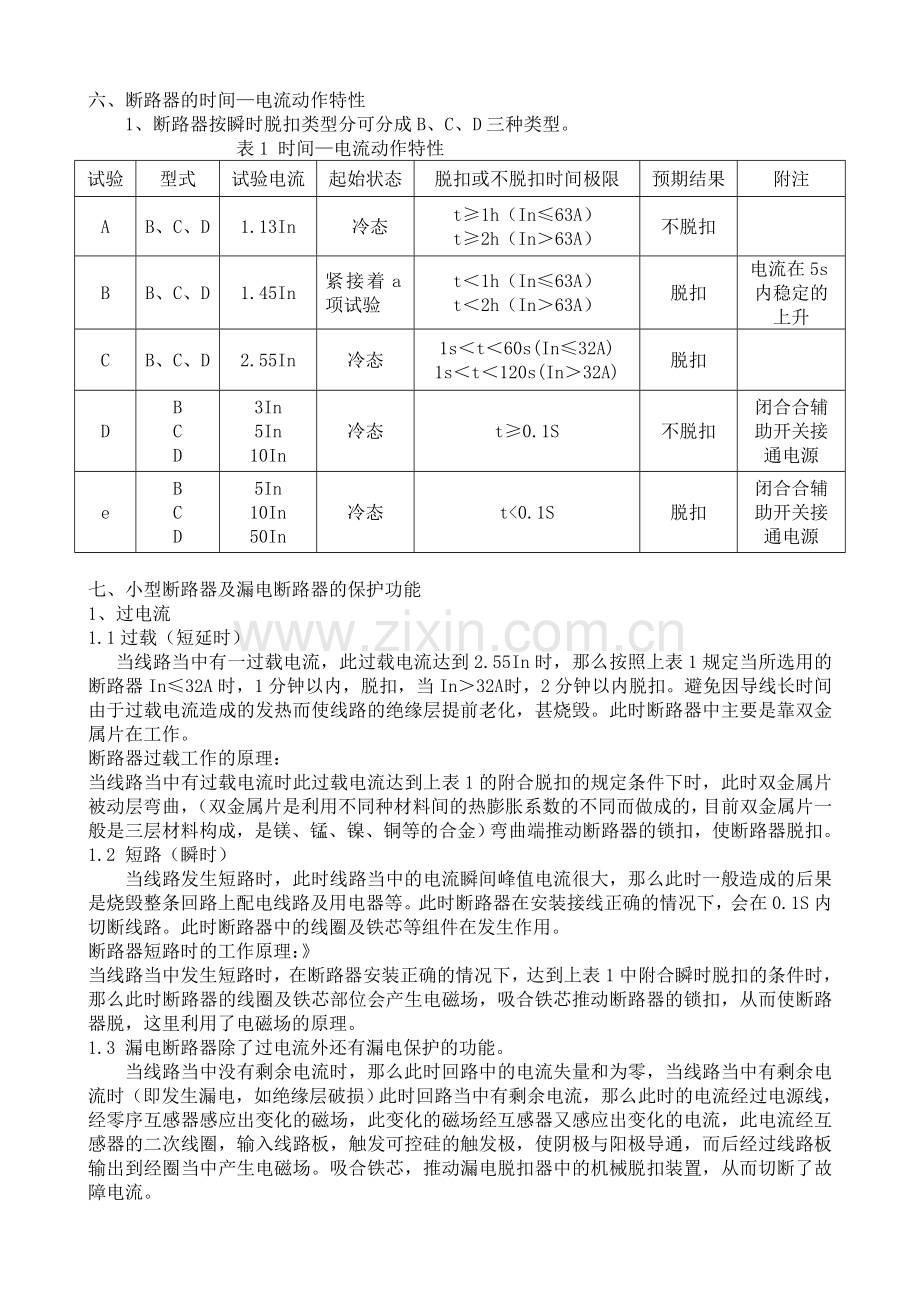

六、 断路器的时间—电流动作特性
1、 断路器按瞬时脱扣类型分可分成B、C、D三种类型。
表1 时间—电流动作特性
试验
型式
试验电流
起始状态
脱扣或不脱扣时间极限
预期结果
附注
A
B、C、D
1.13In
冷态
t≥1h（In≤63A）
t≥2h（In＞63A）
不脱扣

B
B、C、D
1.45In
紧接着a项试验
t＜1h（In≤63A）
t＜2h（In＞63A）
脱扣
电流在5s内稳定的上升
C
B、C、D
2.55In
冷态
1s＜t＜60s(In≤32A)
1s＜t＜120s(In＞32A)
脱扣

D
B
C
D
3In
5In
10In
冷态
t≥0.1S
不脱扣
闭合合辅助开关接通电源
e
B
C
D
5In
10In
50In
冷态
t<0.1S
脱扣
闭合合辅助开关接通电源

七、 小型断路器及漏电断路器的保护功能
1、 过电流
1.1过载（短延时）
当线路当中有一过载电流，此过载电流达到2.55In时，那么按照上表1规定当所选用的断路器In≤32A时，1分钟以内，脱扣，当In＞32A 时，2分钟以内脱扣。避免因导线长时间由于过载电流造成的发热而使线路的绝缘层提前老化，甚烧毁。此时断路器中主要是靠双金属片在工作。
断路器过载工作的原理：
当线路当中有过载电流时此过载电流达到上表1的附合脱扣的规定条件下时，此时双金属片被动层弯曲，（双金属片是利用不同种材料间的热膨胀系数的不同而做成的，目前双金属片一般是三层材料构成，是镁、锰、镍、铜等的合金）弯曲端推动断路器的锁扣，使断路器脱扣。
1.2 短路（瞬时）
当线路发生短路时，此时线路当中的电流瞬间峰值电流很大，那么此时一般造成的后果是烧毁整条回路上配电线路及用电器等。此时断路器在安装接线正确的情况下，会在0.1S内切断线路。此时断路器中的线圈及铁芯等组件在发生作用。
断路器短路时的工作原理：》
当线路当中发生短路时，在断路器安装正确的情况下，达到上表1中附合瞬时脱扣的条件时，那么此时断路器的线圈及铁芯部位会产生电磁场，吸合铁芯推动断路器的锁扣，从而使断路器脱，这里利用了电磁场的原理。
1.3 漏电断路器除了过电流外还有漏电保护的功能。
当线路当中没有剩余电流时，那么此时回路中的电流失量和为零，当线路当中有剩余电流时（即发生漏电，如绝缘层破损）此时回路当中有剩余电流，那么此时的电流经过电源线，经零序互感器感应出变化的磁场，此变化的磁场经互感器又感应出变化的电流，此电流经互感器的二次线圈，输入线路板，触发可控硅的触发极，使阴极与阳极导通，而后经过线路板输出到经圈当中产生电磁场。吸合铁芯，推动漏电脱扣器中的机械脱扣装置，从而切断了故障电流。
八、 各类断路器系列的规格
1、 FD10-32（DPN）1P+N，宽度为一个模数18mm，火线与零线能同时进出。
额定电流：6、10、16、20、25、32A，额定电压：230V
2、 FD20-63-I/II 极数1P、2P、3P、4P额定电流6、10、16、20、25、32、40、50、63A额定电压：230/400V
3、 FD20-100 极数1P、2P、3P、4P 额定电流63、80、100A 230/400V
4、 FD10LE-32（DPNvigi）极数1P+N 宽度为两个模数18X2mm，火线与零线能同时进出。额定电流：6、10、16、20、25、32A 额定电压： 230V
5、 FD20LE-63-I/II 极数：1P（1P2线）、2P（2P2线）、3P（3P3线）、3P4线、4P（4P4线）额定电流其中I型的，有In≤32A 与In≤63A两种规格，这种漏电断路器是断路器与漏电脱扣器拼装而成，其中6、10、16、20、25、32A规格的断路器与In≤32A的漏电脱扣器拼装，40、50、63A的断路器与In≤63A的漏电脱扣器拼装。而II型的只有In≤63A一种脱扣器，6、10、16、20、25、32、40、50、63A的断路器都与之拼装。
3P（3P3线）只能用在三相电上。
6、FD30系列II型配电箱，有8、12、18三种回路规格。
FD30系列I型配电箱，从4回路到60回路各种规格均有。
7、AC30H模数化插座
规格扁圆两用插（10A/16A）三插（10A）其余的规格没有认证。
九、 选用断路器
1、在准备安装漏电断路器之前（RCBO）选择额定电流的方法
例1： 每个用户的用电器多少不尽相同，因此在选择RCBO之前要对住户里的所有用电器的额定功率进行累加计算，每种用电器都对应一个额定功率，将所有用电器的额定功率加起来用P1表示， RCBO所能承受的最大功率用P2表示则P2=U×I×0.8（功率因数），计算出的结果应附合P1≤P2 。
例：某一住户家中某一支路上有冰箱（120W）一台，壁挂式空调一台（按2500W计算），热水器（按1000W计算）一台，则要求选用RCBO的额定电流为多大？
解：P1=120+2500+1000=3620W
In=3620/（220×0.8）=20.56A
则应该在此支路上选择25A的RCBO。
2、从保护选择性与有效性来考虑，末端线路一般选择IΔn不大于30mA的瞬时动作RCBO。但是为了保证正确的动作，RCBO的IΔn值必须大于其所保护线路的全部对地与保护线的漏电电流的2~3倍，以免除误动作而跳闸。下面举一例选择IΔn的例子：
例2：某住宅现每户考虑安装洗衣机一台，电冰箱一台，电风扇一台，卫生间通风机一台，厨房抽烟机一台，荧光灯四盏，白炽灯三盏，住户端短路电流500A，试选择RCBO的额定剩余动作电流值。
解：（1）按用户用电情况，每户安装一电度表箱，内装单相电度表一台（5A）；；极限分断能力750A，RCBO两极，10A一只。
（2）计算漏电电流：
a、灯具：按分项计算法，荧光灯4盏安装在钢筋混凝土结构上，每盏按泄漏电流0.02mA计算：0.02×4=0.08mA。
b、家用电器：按分项计算法，小容量电动机3台共计泄漏电流为：
0.12×3=0.36mA。
c、线路：导线按铜芯聚氯乙烯绝缘2.5mm2 50m计算，采用上海地区
1.5×2.5mm2塑料线每1000m泄漏电流36mA，则线路泄漏电流为：
36×（50/1000）=1.8mA
d、总计：考虑了安全系数为3，则：
（0.08+0.36+1.8）×3=6.72mA
如按限值电流法：
居民住户每户装单相电度表按5A计算，则居民生活用电单相回路Imax=5A,则：由公式IΔn≥Imax/2000
即 IΔn=5/2000=.0025A=2.5mA
因住宅漏电保护主要为防人身触电伤亡的末端保护，环境为一般环境，如果
选定RCBO的额定漏电动作电流为10mA或15mA，可能因种种原因造成误脱扣，
以选用30mA为宜。
2、 选择RCBO时每一种规格的额定电流都要与其所连接的导线截面积相匹配
表2 RCBO的额定电流与其连接的导线的截面积匹配
额定电流In（A）
6
10
16、20
25
32
40、50
63
80
100
导线截面积(mm2)
1
1.5
2.5
4
8
10
16
25
35

十、 实际使用当中代理商及客户反馈的问题摘要。
1、安装断路器时所选的导线与断路器的额定电流不匹配，具体应按上表2中的规定。
如选择63A的断路器，若此时选用1 mm2的导线，那么此时，断路器不能正常工作，造成的结果是当线路当中发生短路时线路全部烧毁，而断路器没有反应。
2、 接线端子未接紧，未接紧的情况类同于，导线与选用的断路器的额定电流不匹配。因为未接紧，就等于导线与接线端子的接触面积变小了。导致接线端子处烧毁，在实际使用当中往往有接线端子被烧焦的情况。
3、 在安装三相电时，在安装时试验3级的断路器是否是质量完好的。
事件起因：电工将一3P3线的40A的漏电断路器的其中两相接入两根相线，而第三相不接，此时打上手柄线路接通，结果将电视机烧坏。
原因分析：
a首先3P3线的漏电断路器三相都必须接上，用在380V的三相电上，不能用在两相电上；
b将两根相线接入此3P3线的漏电断路器，那么此两相线间的电压为380V，而电视机的额定电压为220V，因此将电视机烧坏的原因为电压过高所致。（一般情况下是电视机的电源被烧坏）。
c漏电断路器的保护功能为过载、短路及漏电。此时线路当中没有发生过载、短路及漏电，而3P3线的漏电断路器本身就是用于三相电，而此时两根相线接上了，线路当中又不存在剩余电流，（与接入电机不同，接入电机线路当中有剩余电流，手柄推不上）因此，手柄能够合上。
4、 整幢楼的漏电，一通上电部分漏电断路器就脱扣。
原因分析，当时场地，潮湿，及漏电断路器装在主回路上所致，
由于场地潮湿会增加线路的泄漏电流，再上刚送上电时，有一冲击电流导至漏电断路器误脱扣，一般家用的漏电动作电流规格是30mA，而厂家在出厂时的内控范围是20-26那么此时内控值在20mA的就容易脱扣，是因为线路当中，及冲击电流已经大于20mA，那么建议将漏电断路器不要装在总进线上。
