夹具的概述
课型
讲授
学时
2
节次

授课班级

授课日期

出勤情况
纪律情况

教学目的
知识与技能
过程与方法
情感态度价值观
1、机床夹具的分类。
2、机床夹具的组成以及作用。

了解机床夹具的分类、组成、作用
理解文明生产和安全操作技术规程
教学重点
1、机床夹具的分类
教学难点
1、机床夹具的组成以及作用
教学资源
多媒体

教学后记

汨罗市职业中专学校教学方案设计
教学程序
重、难点诠释、教学方法等
一、 组织教学

二、 出示教学目标
1、机床夹具的分类。
2、机床夹具的组成以及作用。
三、讲授新课
夹具定义：机床夹具是将工件进行定位、夹紧，将刀具进行导向或对刀，以保证工件相对于机床和刀具有正确位置的附加装置，简称夹具。
（一）机床夹具概述
1、定位与夹紧的关系
定位是为了使工件在切削力等的作用下能够保持既定的位置不变。
　　夹紧是将工件紧固，通常在定位后需要夹紧工件。
　　定位与夹紧是装夹工件的两个有联系的过程。

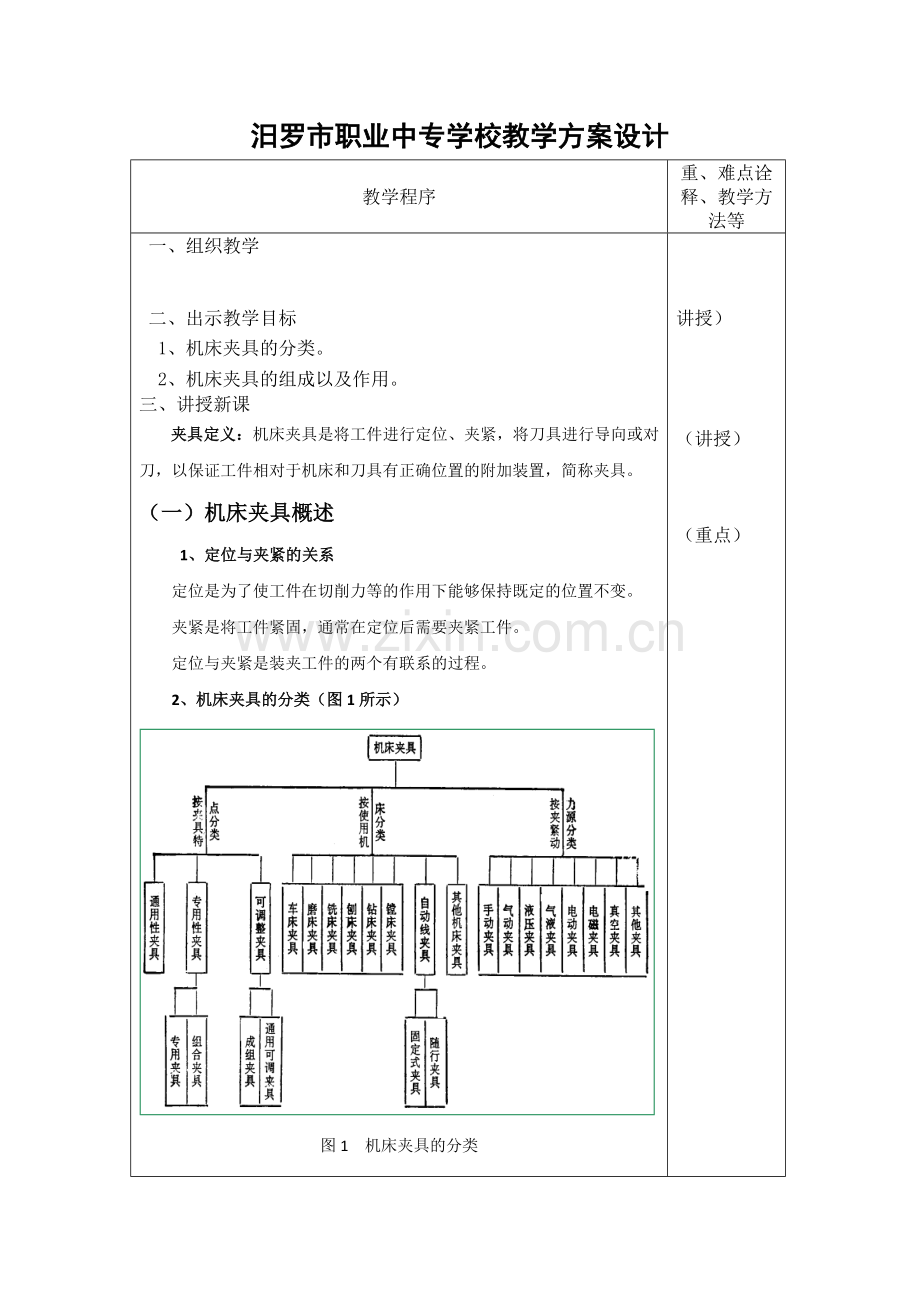

2、机床夹具的分类（图1所示）

图1 机床夹具的分类
（1）按专业化程度分类
1）通用夹具 与通用机床配套，作为通用机床的附件，如三爪卡盘、四爪卡盘、台虎钳、万能分度头、顶尖、中心架、电磁吸盘等。
2）专用夹具 专用夹具是针对某一工件或工件的某一道工序的加工要求而专门设计和制造的夹具。特点是：针对性极强。适用于产品相对稳定、批量较大的生产中，可获得较高的生产率和加工精度。
3）成组夹具 适用于一组零件的夹具，一般都是同类零件，经过调整（如更换、增加一些元件）可用来定位、夹紧一组零件。
4）组合夹具 组合夹具是由可循环使用的标准夹具零部件（或专用零部件）组装成易于连接和拆卸的夹具。根据被加工零件的工艺要求可以很快的组装成专用夹具。夹具使用完毕，可以方便的拆开，主要应用在单件、中、小批多品种生产和数控加工中，是一种较经济的夹具。
5）自动线夹具 自动线夹具一般分为两种：一种为固定式夹具，它与专用夹具相似；另一种为随行夹具，使用中夹具随工件一起运动，并将工件沿着自动线从一个工位移至下一个工位进行加工。
（2）按夹具使用的机床分类
这是专用夹具所用的分类方法。可分为车床夹具、铣床夹具、钻床夹具、镗床夹具、磨床夹具、拉床夹具等。
（3）按动力源分类
可分为手动夹具、气动夹具、液压夹具、气液夹具、电动夹具、电磁夹具、真空夹具、自紧夹具（靠切削力本身夹紧）等。

（二） 、机床夹具的组成和作用
1、组成：（图2）
（1）定位元件：起定位作用，保证工件相对于夹具的位置，可用六点定位原理来分析所限制的自由度。
（2）夹紧装置：将工件夹紧，以保证在加工时保持所限制的自由度。根据力源的不同，夹紧可分为手动、气动、液动和电动等方式。
（3）导向元件和对刀装置：用于保证刀具相对于夹具的位置。对于钻头、扩孔钻、铰刀、镗刀等孔加工刀具用导向元件（如课本图1-7、8），对于铣刀、 图2 机床夹具的组成
刨刀等用对刀装置。
（4）连接元件：是用来保证夹具和机床工作台之间的相对位置。
（5）夹具体：是夹具的基础零件。定位元件、夹紧装置、对刀装置、连接元件等都装在它上面，因此夹具体一般都比较复杂，它保证了各元件之间的相对位置。就加工精度而言，主要是控制刀具相对工件的位置，工件在夹具上进行加工时，这个相对位置关系是由定位元件、导向元件或对刀装置并通过夹具体来保证的，所以夹具体的精度要求一般也比较高。
（6）其它元件及装置：不属于上述元件和装置的部分，如动力装置的操作系统等。

2、夹具的作用
（1）保证加工质量
（2）提高劳动生产率
（3）减轻劳动强度
（4）能扩大机床的使用范围
（5）可由较低技术等级工人进行加工。
（三）、机床夹具的安装和对刀
夹具对定：使夹具相对于机床、相对于机床上刀具、相对于机床刀具的切削成形运动，处于正确的空间位置的过程。包括三方面的内容：
夹具相对机床，相对机床的切削成形运动间的位置正确性；夹具的对刀；夹具的转位分度。
1、夹具与机床间的连接
对于铣床、刨床、镗床等机床，夹具都是安装在机床的工作台上，用两个定位键定位，再用螺钉夹紧。
定位键(GB2206—80)的标准结构如图3所示。其上部与夹具体底面上的槽相配，下部与机床工作台上的T形槽相配。由于定位键在键槽中总是有间隙的，因此在夹具安装时，应将键靠在T形槽的一侧面上，这样可提高定位精度。

图3 定位键 图4 定位固定板

2 、夹具与机床主轴的连接
车床夹具与车床主轴的联接方式取决于机床主轴轴端的结构以及夹具的体积和精度要求。 对于车床和内外圆磨床的夹具，一般是安装在机床的主轴上，其安装方法如图5所示：
（1）用莫氏锥度与机床主轴配合，为保险起见，有时用拉杆在尾部拉紧。这种方法定位迅速方便，定位精度高。但刚度低，适宜于轻切削。
（2）用圆柱及端面定位，螺纹连接，并用两个压块防松保险。由于圆柱定位面一般用H7/H6或H7/jZ6配合，因此定位精度低。
（3）用短圆锥和端面定位，螺钉夹紧，这种方式定位精度高，刚性好，但制造困难。
图5 夹具与机床主轴的连接
3、对刀装置
对刀装置是用来确定刀具和夹具相对位置的装置，它由对刀块和塞尺组成。（图6）

图6 几种对刀块

作业布置：
1、机床夹具的分类有哪几种？
2、机床夹具的组成是哪些？
3、机床夹具有何作用？
