CAM350 9.5一般操作
这个大家有可能接触的不是很多不过很好学的
首先介绍一下它的基本操作
CAM350 9.5的操作按键和99不太一样小键盘上的“—”是缩小“+”是放大
或者按住鼠标滚轮向前推为放大向后拉为缩小它们都是以鼠标为中心点的
CAM350 9.5中Q键它是查看的意思可以查看线宽和孔径的大小
Home是实现文件全屏显示的快捷键
下面简要的介绍一下CAM350 9.5工作流程

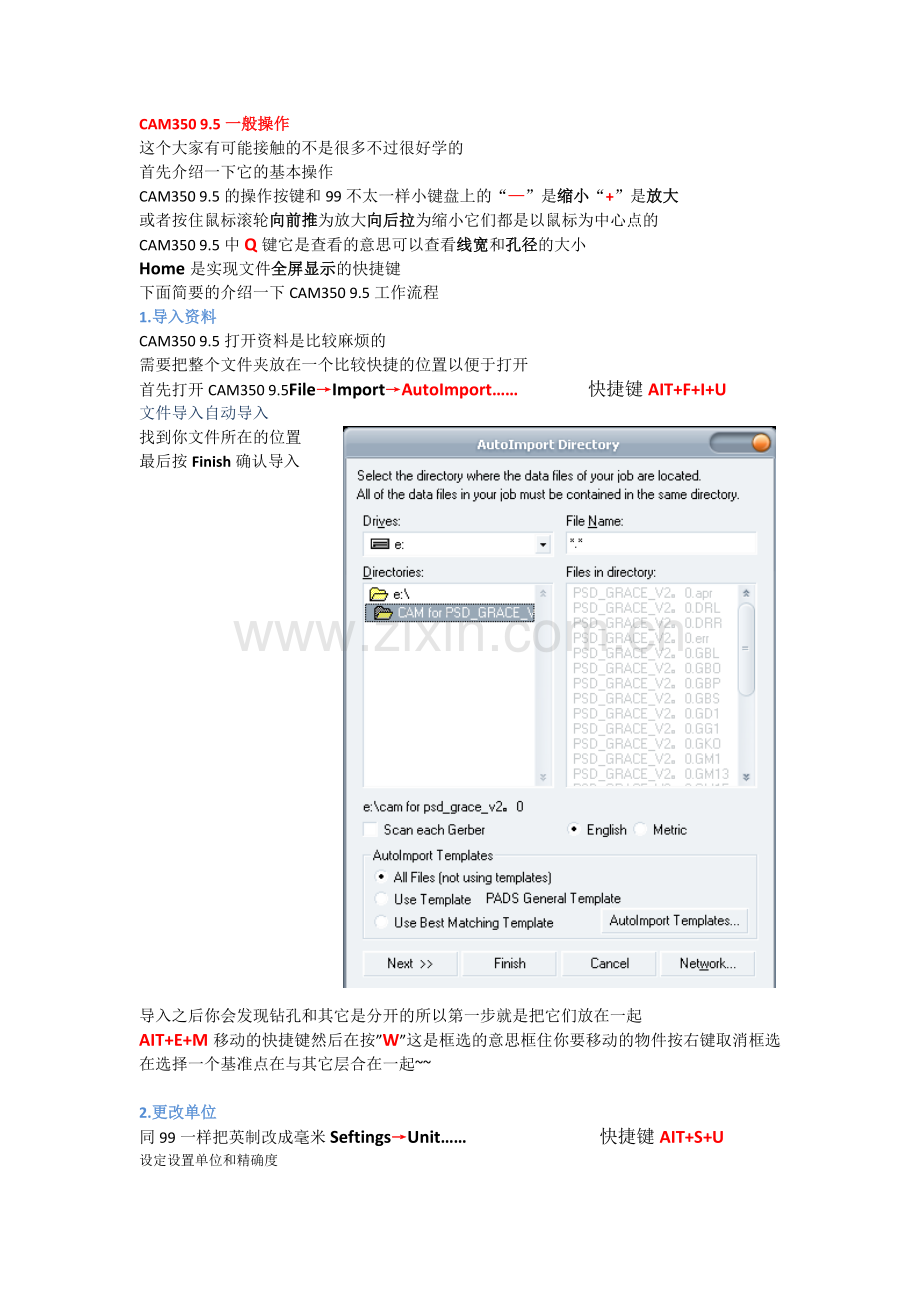

1.导入资料
CAM350 9.5打开资料是比较麻烦的
需要把整个文件夹放在一个比较快捷的位置以便于打开
首先打开CAM350 9.5File→Import→AutoImport…… 快捷键AIT+F+I+U
文件导入自动导入
找到你文件所在的位置
最后按Finish确认导入

导入之后你会发现钻孔和其它是分开的所以第一步就是把它们放在一起
AIT+E+M移动的快捷键然后在按”W”这是框选的意思框住你要移动的物件按右键取消框选在选择一个基准点在与其它层合在一起~~

2.更改单位
同99一样把英制改成毫米Seftings→Unit…… 快捷键AIT+S+U
设定设置单位和精确度
这里要注意的是除了更改成毫米
下面的Resolution 也需要更改成1/10000
按OK确认

3.层属性
左上角为层名称可以直接双击两下
在按“R”刷新进入查看层
刷新
增加层
显示全部的层
关闭除当前层外的其它所有的层

4.测量制程能力
在CAM350 9.5中按Q键就可以直接查看
你想知道的焊盘和线宽
Size显示出的就是这条线的线宽

这个是按Q键查看孔径
Tool冒号后面就是这个过孔的孔径大小
0.5080这个就是这个过孔的大小咯

5.测量板子的面积
测量板子面积时需要点开外框层
然后Info→Measure→Point-point 快捷键AIT+I+M+P
查看测量点与点之间
面积是
Dxxxxxx
Dyxxxxx

CAM350 9.5快捷键明细

1、 ALT+F-->N 打开新软件
2、 ALT+F-->O 打开文件（PCB）
3、 ALT+F-->S 保存
4、 ALT+F-->A 另存为
5、 ALT+F-->M 两个文件合并，用作对比用
6、 ALT+F-->I+U 输入GERBER文件
7、 ALT+F-->I+G 分层输入GERBER文件
8、 ALT+F-->E+G 与输入文件相反，即输出相应的文件
9、 ALT+F-->I+R 输入钻带
10、ALT+F-->E+R 输出钻带
11、ALT+F-->I+M 输入锣带
12、ALT+F-->E+M 输出锣带
13、ALT+F-->P+P 打印
14、ALT+E-->L+S 加大字体
15、ALT+E-->M 移动
16、ALT+E-->D 删除
17、ALT+E-->I 作镜HORIZONTAL
18、 ALT+E-->L+A 增加层，打开另外一层
19、 ALT+E-->A 增加顶点
20、 ALT+E-->C 拷贝
21、 ALT+E-->R 旋转
22、 ALT+E-->E 删除顶点
23、 ALT+E-->G 删除某一段，某一节
24、 ALT+E-->L+L 相对点对位
25、 ALT+E-->L+R 删除层，移开层
26、 ALT+E-->L+O 重新排序
27、 ALT+E-->H+D 改变线粗（改变D码的大小）
28、 ALT+E-->H+T+T 改变字体
29、 ALT+E-->H+I 合并钻孔
30、 ALT+E-->H+E+L/+W 打散/恢复
31、 ALT+E-->H+E+P 打散输入的钻孔，锣带资料
32、 ALT+E-->H+S 打散弧度
33、 ALT+E-->H+O+D 定零点
34、 ALT+E-->T+L 隔开删除，删除指定部分
35、 ALT+E-->J 连接线，使之成为一个整体
36、 ALT+E-->V 拖动（成弧度）即任意点
37、 ALT+E-->E 删除最高点（角度处）
38、 ALT+A-->F 加实心圆，即加焊盘
39、 ALT+A-->L 画线
40、 ALT+A-->R 画矩形
41、 ALT+A-->P 自动填充
42、 ALT+A-->X 书写，写文字
43、 ALT+A-->A+C 画实心圆，即两点定圆
44、 ALT+A-->A+2 两点定弧
45、 ALT+A-->A+3 三点定弧
46、 ALT+A-->W 加金属丝
18、
47、 ALT+I-->R+D 查看线守宽，层D码组成部分
48、 ALT+I-->R+R/N 查看钻孔资料/记D码
49、 ALT+I-->R+N 查看网表资料
50、 ALT+I-->S 查看状况
51、 ALT+U-->C D码定义把某种图形定义一个D码
52、 ALT+U-->D+A 自动转换
53、 ALT+U-->D+I D码转换（把某种复杂图形转换为焊盘）
54、 ALT+U-->N 连网（一般连网这后做DRC后才可显示检测资料）
55、 ALT+U-->L+R 切除独立的焊盘
56、 ALT+U-->L+I 切除多余的焊盘
57、 ALT+U-->I+T 钻孔编辑表—复制到外形层
58、 ALT+U-->I+R 优化钻孔
59、 ALT+U-->I+A 添加钻孔
60、 ALT+U-->I+G 转为钻孔
61、 ALT+N-->R 做DRC（帮助检查线距、线宽等）
62、 ALT+T-->A 输入D码大小，D码表
63、 ALT+T-->L层表，定义层的性质，名称
64、 ALT+S-->U 公，英制转换
65、 ALT+S-->T 字体设置
66、 ALT+S-->O 察看设置
67、 ALT+S-->A打散时的弧度设置
68、 ALT+N-->O测铜面积（参数选择为1mil，一般需连网之后再进行测量
69、 ALT+I-->M+P 测量距离

1、 CAM350 支持的导入文件格式
2、
PADS、ORCAD、PCAD的PCB文件可直接导入

2、Altium Desiner 原PCB图

3、 原图转换为光绘机格式（Gerber）文件 ，*.CAM格式图

CAM350读入图总体图

上图在CAM350中的各个图层：顶层图

底层图

底层焊盘

4、 Atium Desinger 中PCB 文件转换为CAD 文件即 *.DXF格式文件图

顶层元件图

顶层线路图

底层线路图

底层焊点

五、总结：CAM350软件支持PADS、ORCAD、PCAD的PCB文件的直接导入，同时也支持*.DXF格式的AutoCAD文件的读入和识别，对于protel，DXP以及Altium Designer 系列的PCB文件，需要在其软件平台上将PCB文件转换为*.CAM格式的光绘文件，之后就可以顺利导入识别了。
