实验二 快速成形技术仿真实验
一、实验目的
1、了解快速成形技术的基本原理、分类、特点。
2、了解实验室快速成形机FDM200mc的基本结构。
3、掌握快速成形机FDM200mc的操作工艺步骤。
二、实验设备及原理
熔丝沉积（Fused Deposition Modeling），简称FDM，它是将丝状的热熔性材料加热融化，通过带有一个微细喷嘴的喷头挤喷出来。喷头沿零件截面轮廓和填充轨迹运动，挤出的材料迅速固化并与周围材料粘结，层层堆积而成。原理图如图1所示，工艺过程如图2所示。

图1 FDM原理图

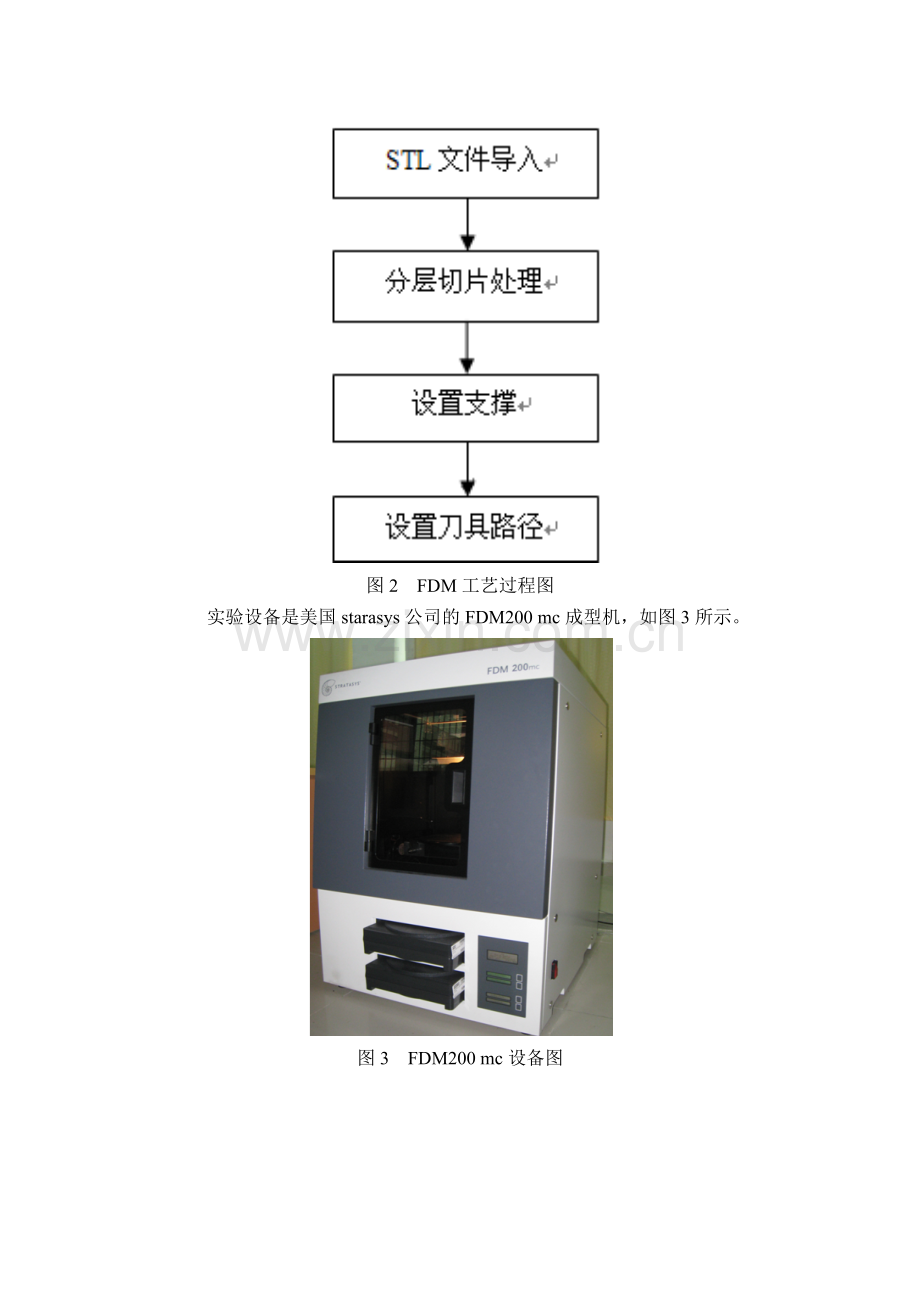

图2 FDM工艺过程图
实验设备是美国starasys公司的FDM200 mc成型机，如图3所示。
图3 FDM200 mc设备图

三、实验内容
1、开启电脑和快速成形机，打开快速成形前处理软件insight，完成机器基本参数设置；
2、导入产品的STL数据格式三维模型，完成分层切片处理、加设支撑、设置刀具路径等前处理操作，如图4所示。

（a）导入stl格式模型

（b）分层处理

（c）加设支撑并生成刀具轨迹
图4 前处理过程图
3、快速成形机FDM200mc结构认知。
4、打开FDM Control Center 软件，选择工件在基板上的放置位置，如图5所示。

图5 FDM Control Center软件截图
5、联机试加工。
6、收拾工具，经老师检查完毕后，清理场地，方可离开实验室。
7、完成实验报告。
四、实验注意事项
1、严格遵循实验机器操作规程，注意安全。
2、实验过程中认真听取教师讲解，做好相关记录。
3、实验前做好预习工作。
五、思考题
1．实验中快速成形技术的基本原理、实验操作的基本工艺步骤？
2．快速成形技术的种类、各自特点及应用？
3．谈谈你对快速成形技术发展的认识？
六、完成实验报告
阅读并整理实验报告，并完成思考题。
