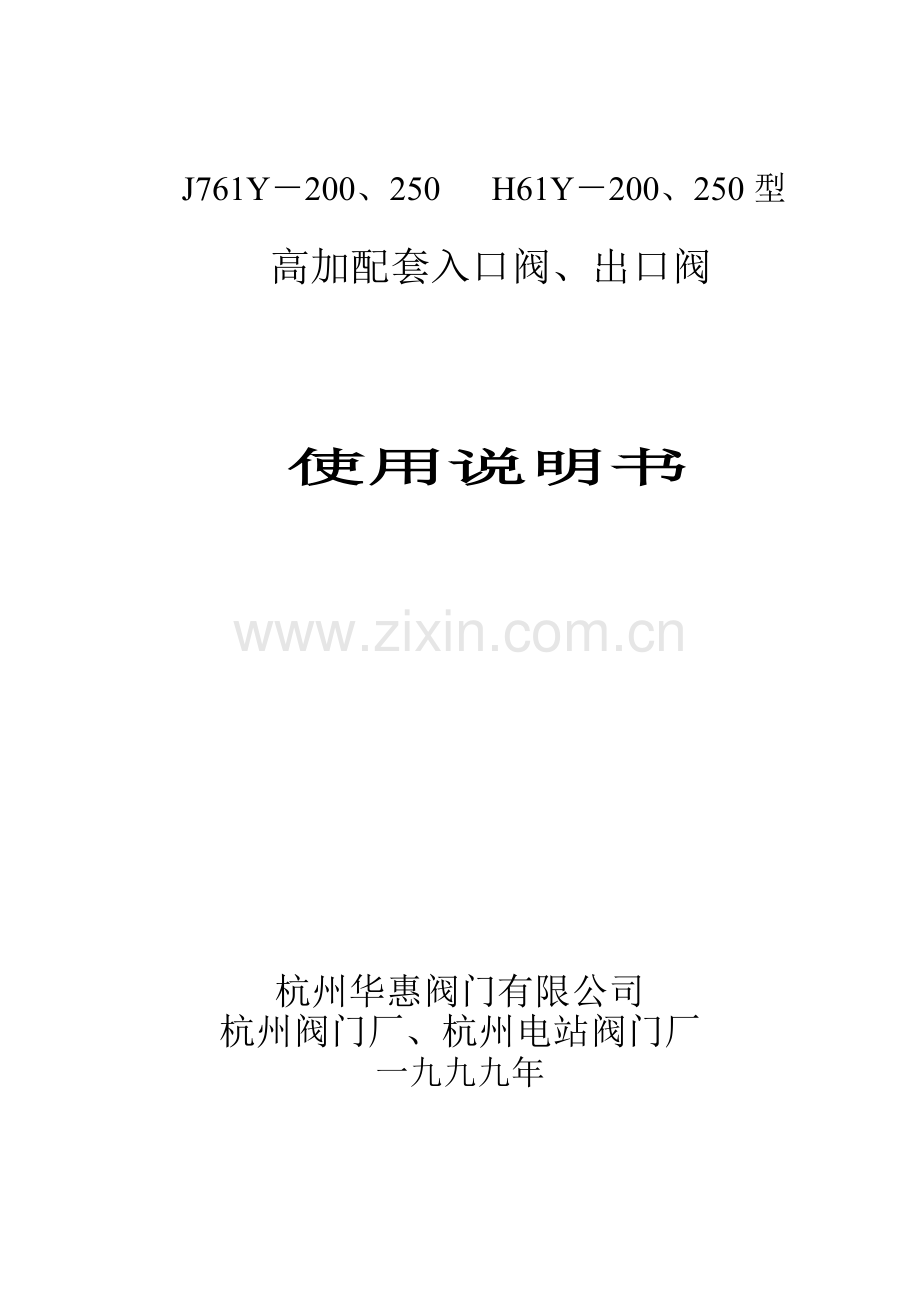

J761Y－200、250 H61Y－200、250型

高加配套入口阀、出口阀

使用说明书

杭州华惠阀门有限公司
杭州阀门厂、杭州电站阀门厂
一九九九年

目 录

一、 主要用途与性能
二、 结构简述
三、 主要技术特性
四、 主要外型和连接尺寸
五、 主要零件材料
六、 使用与安装说明

该系列阀门严禁解体！

一、主要用途与性能
J761Y－200、250型（DN175，DN225，DN300）入口阀和H61Y－200、250型（DN175，DN225，DN300）出口阀（止回阀）是分别装在5万、10万与20万机组高压加热器给水管道的入口与出口处，当高压加热器管系破裂，引起水位升高，达到报警水位时，快速启闭阀打开，使入口阀迅速关闭，同时也使止回阀迅速关闭，切断高压加热器给水，使高压加热器解列，锅炉给水则通过旁路进入省煤器，从而起到保护高压加热器的作用，使机组正常运行。高压加热器给水保护系统简图参见图三。
二、结构简述
1、入口阀（见图一）
入口阀阀体呈直通式，外置活塞式结构和手轮强制关闭系统。给水从阀座上方一侧引入，从另一侧进入高压加热器，阀上方有两个旁路弯道与止回阀旁路弯道相连接。阀门有上下两个密封面，高压加热器正常运行时，入口阀开启，阀瓣上浮，与上密封面接触，当高压加热器发生故障时，凝结水则通过快速启闭阀进入活塞上方，使阀瓣下落，关闭阀门。给水通过两旁路管道直接进入锅炉省煤器，而不经过高压加热器，使高压加热器解列。
入口阀主要由阀体、支架、阀瓣、阀杆、活塞、手轮关闭装置等组成。阀体有上下两个阀座，下阀座焊在阀体上，上阀座由阀盖通过内套压紧。
阀瓣上下两个密封面均采用硬质合金堆焊而成，阀杆表面经氮化处理，抗擦伤、耐腐蚀。活塞缸为焊接件，缸体内表面经Ni基合金镀层处理，有良好的防腐及耐磨性。活塞由“O“型环密封，支架起支撑活塞缸及连接阀体的作用。手轮关闭系统中装有推力球轴承和钢球，使关闭时省力方便。上部有一螺孔和一焊接法兰，前者为凝结水进口，后者为排除凝结水出口。阀体下部进出口侧各有一个管接头来连接向高压加热器内注水的管道。
2、止回阀（见图二）
止回阀与入口阀一样，阀体呈直通式，有三个进口，一个出口，上部有两个旁路进口与入口阀旁路管相连，下部一端与高压加热器出口相连，另一端为出口，该出口支管与锅炉给水管道相连。止回阀主要由阀体、阀盖、支架、阀瓣、阀杆等组成。阀体中镶焊阀座，阀座和阀瓣密封面采用硬质合金堆焊而成，阀杆表面经氮化处理，具有良好的抗擦伤性和耐腐蚀性。手轮其作用是当高压加热器解列，给水旁路供给锅炉时下阀口应关闭，若阀瓣不下来时需转动手轮，使阀杆向下运动，顶下阀瓣把阀门关闭。

三、主要技术特性
序号
型号
名称
公称通径
（mm）
公称压力
（MPa）
介质
最高使用温度 （℃）
连接管尺寸
外径X壁厚
驱动活压力（MPa）
1
J761Y－250
入口阀
225
25
水
450
Φ273X25
旁路Φ133X14
0.8~1.0
2
J761Y－250
入口阀
300
25
水
450
Φ377X36
旁路Φ219X20
0.8~1.0
3
H61Y－250
止回阀
225
25
水
450
Φ273X25
旁路Φ133X14

4
H61Y－250
止回阀
300
25
水
450
Φ377X36
旁路Φ219X20

5
J761Y－200
入口阀
175
20
水
450
Φ219X18
旁路Φ133X14
0.6~1.0
6
H61Y－200
止回阀
175
20
水
450
Φ219X18
旁路Φ133X14

7
J761Y－250A
入口阀
225
25
水
450
Φ273X25
旁路Φ168X16
0.8~1.0
8
H61Y－250A
止回阀
225
25
水
450
Φ273X25
旁路Φ168X16

9
J761Y－250A
入口阀
30
25
水
450
Φ355.6X36
旁路Φ219X20
0.8~1.0
10
H61Y－250A
止回阀
30
25
水
450
Φ355.6X36
旁路Φ219X20

11
J761Y－200A
入口阀
175
20
水
450
Φ219X18
旁路Φ168X16
0.6~1.0
12
H61Y－200A
止回阀
175
20
水
450
Φ219X18
旁路Φ168X16

四、 主要外形及连接尺寸
型 号
主要外形和连接尺寸(mm)
DN
H
H1
H2
L
L1
L2
D1
D2
D3
D4
D5
D6
重量（kg）
J761Y-250
225(A)
1916
280
415
1200
700
1376
221
282
200
101/132
133/168
350
1346
300(A)
2075
372
490
1400
800
1604
305/284
385/362
250
179
230
2066
H61Y-250
225(A)
1178
280
425
1200
700
1376
221
282
200
101/132
133/168

989
300(A)
1394
372
490
1400
800
1604
305/284
385/362
250
179
230
1780
J761Y-200
175(A)
1857
225
372
1100
700
1376
186
225
160
101/132
133/168
350
1062
H61Y-200
175(A)
1135
225
372
1100
700
1604
186
225
160
101/132
133/168

813
注：斜线下方为带“A”型尺寸。
五、主要零件材料
阀体
阀座
阀瓣
阀杆
阀盖
支架
活塞
活塞缸
手轮
WCB
25＋硬质合金
38CrMoAlA
WCB
WCB
HT200
碳钢
QT400－17
六、使用与安装说明
1、入口阀与止回阀必须垂直安装，阀门与管道焊好后，应清洗干净，清除焊渣与污物。
2、冷凝水通道应为不锈钢材质，在进口处装设过滤网或过滤器。
3、投入使用时，入口阀与止回阀的手轮均应将阀杆旋到最高位置。
4、启动运行的一般步骤如下：
1) 启动时，先操作两阀上的手轮，使阀杆升起，仅留1~2个丝扣；
2) 开启活塞上下的放气、放水阀，此时缸内有一股来自节流孔板(孔径一般为φ1.5mm左右)的细流通过。
3) 开启注水阀往管系中注水，当管系内的压力接近或达到给水压力时，由于面积差而使作用在阀瓣上下的力不同，使阀瓣开启，与上阀座接触并密封,关闭给水通往旁路的通道。
4) 给水通过入口阀进入高加管系内，流经各台高加管系以后流向出口阀进入省煤器。
5) 高加水侧投入后，关闭注水阀和活塞上的放气阀。
6) 缓开抽汽阀投运汽侧，高压加热器投入正常运行。
