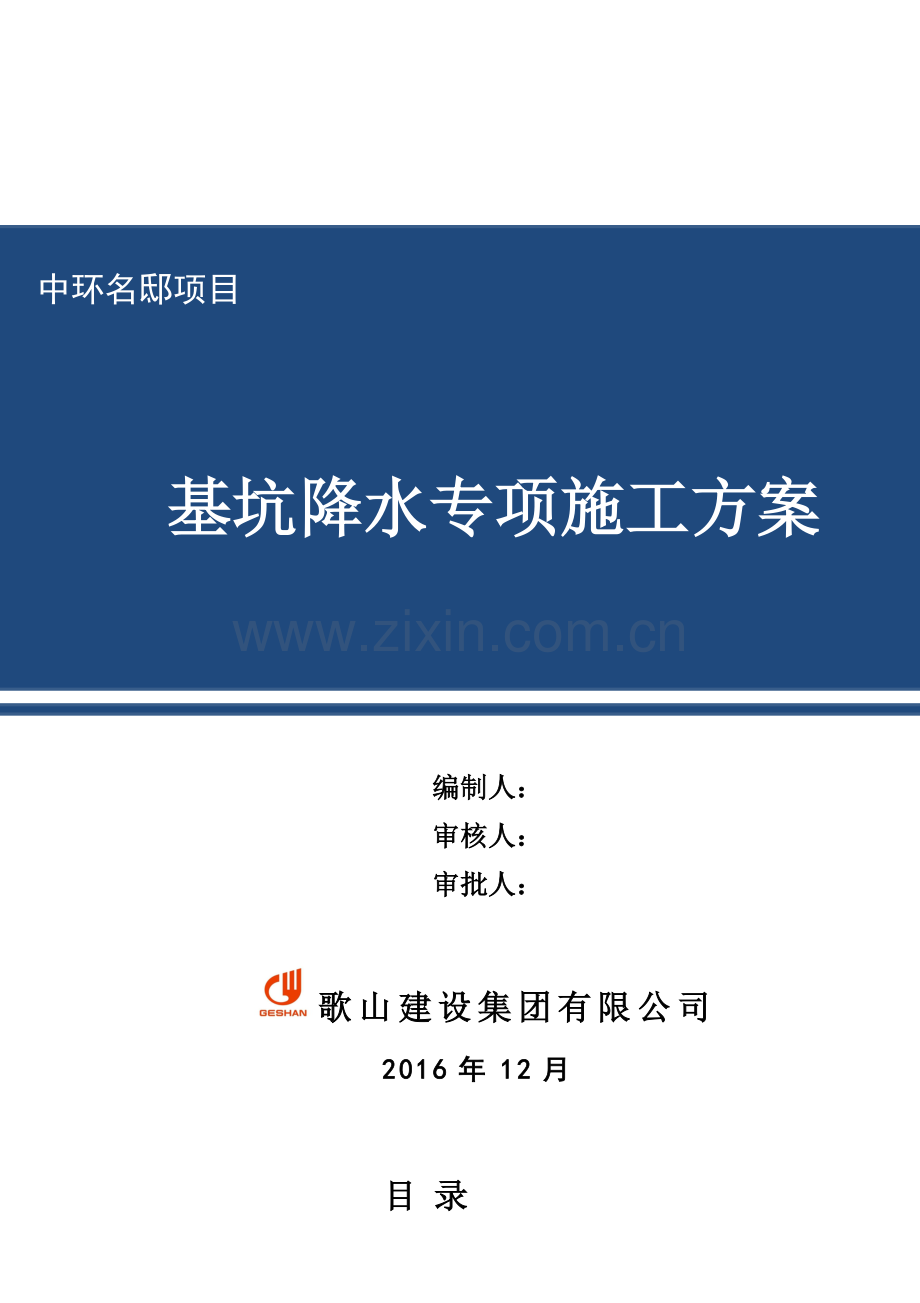

中环名邸项目

基坑降水专项施工方案

编制人：
审核人：
审批人：

歌山建设集团有限公司
2016年12月

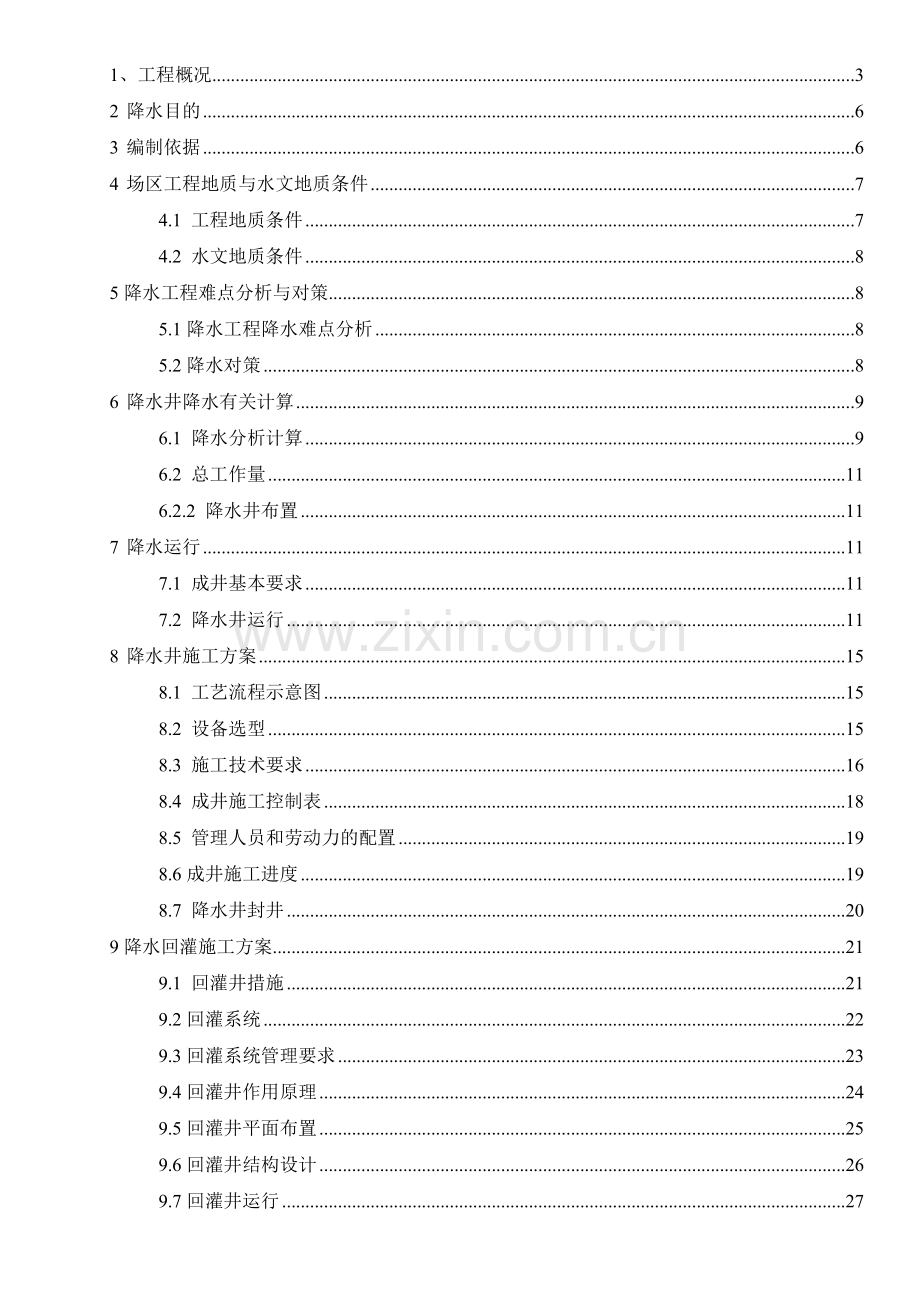

目 录
1、工程概况 3
2 降水目的 6
3 编制依据 6
4 场区工程地质与水文地质条件 7
4.1 工程地质条件 7
4.2 水文地质条件 8
5降水工程难点分析与对策 8
5.1降水工程降水难点分析 8
5.2降水对策 8
6 降水井降水有关计算 9
6.1 降水分析计算 9
6.2 总工作量 11
6.2.2 降水井布置 11
7 降水运行 11
7.1 成井基本要求 11
7.2 降水井运行 11
8 降水井施工方案 15
8.1 工艺流程示意图 15
8.2 设备选型 15
8.3 施工技术要求 16
8.4 成井施工控制表 18
8.5 管理人员和劳动力的配置 19
8.6成井施工进度 19
8.7 降水井封井 20
9降水回灌施工方案 21
9.1 回灌井措施 21
9.2回灌系统 22
9.3回灌系统管理要求 23
9.4回灌井作用原理 24
9.5回灌井平面布置 25
9.6回灌井结构设计 26
9.7回灌井运行 27
10观测井的作用 28
11 质量、安全及文明施工保证措施 29
11.1 质量保证措施 29
11.2 安全措施 30
11.3 文明施工措施 30
12 降水保证措施 31
12.1 技术保证措施 31
12.2 质量保证措施 33
13 安全运行应急预案 33
13.1 电源保证 33
13.2 排水保证 34
13.3 井管保护 34
13.4、坑底流砂 34
13.5、管涌 35
13.6 监测措施 35
14、项目安全、管理组织结构 35
14.1 项目管理结构 35
14.2 安全生产组织网络 37

1、工程概况
项目名称：太原市中环名邸项目
项目地点：上项目位于太原市小店区平阳路136号、138号（南中环以北，平阳路以东，地 块西侧紧邻平阳南路，北侧、东侧、南侧均为规划路）。
建设单位: 太原锦荣房地产开发有限公司
设计单位：山西省建筑设计研究院
项目概况：该项目位于太原市小店区平阳路136号、138号（南中环以北，平阳路以东，地块西侧紧邻平阳南路，北侧、东侧、南侧均为规划路）。地块二、地块三（住宅楼部分）为大底盘二层地下车库。地块二、三基坑南北长约260m，东西宽约258m。
本工程±0.000标高相当于绝对高程780.100，现场自然地平均约为-2.100（778.000）。住宅楼部分基坑开挖相对标高为-11.100（769.000），此部分基坑设计深度为9.00m。
工程地质条件：依据《中环名邸小区岩土工程勘察报告》（详勘），支护范围内的主要是杂填土，粉土，中砂。场地内地下水型属潜水。勘察时，水位位于自然地面下2.5~7.6米，水位高程介于-10.0m~-5.0m（770.1m~775.13m）之间。
降水井平面：

降水井剖面如下:

基础埋深详见下表：（注：本工程自然地面相对标高-2.1m。下表标高以相对标高表示。）
各区基坑开挖深度表
建筑物
基坑面积（m2）
地下层数
挖深（m）
最大挖深（m）
地下车库
67080
2层
9
9
2 降水目的
根据本工程的基坑开挖及基础底板结构施工的要求，本次降水的目的：
⑴ 加固基坑内和坑底下的土体，提高坑内土体抗力，从而减少坑底隆起和围护结构的变形量，防止坑外地表过量沉降。
⑵ 减少坑内土体含水量，防止土体在开挖过程中发生纵向滑坡，方便挖掘机和工人在坑内施工作业。
⑶通过及时疏干基坑内地下水，防止开挖过程中产生管涌、流砂等不良现象发生，保证施工顺利进行。
3 编制依据
1) 《本工程地质报告（详勘）》；
2) 《供水水文地质勘察规范》(GB50027-2016)；
3) 《建筑与市政降水工程技术规范》(JGJ/T111-98)；
4) 《供水管井设计施工及验收规范》(CJJ10-86)；
5) 《建筑地基基础设计规范》(GB50007-2011)；
6) 《建筑工程施工质量验收统一标准》(GB50300-2013)；
7) 《建筑基坑工程技术规程》(JGJ120-2012)；
8) 《供水管井技术规范》 (GB50296-2014)；
9) 《城市地下水动态观测规程》 (CJJ 76-2012)；
10) 设计方提供的基坑围护设计资料；

4 场区工程地质与水文地质条件
4.1 工程地质条件
场址所在地区为汾河东岸一级阶地。汾河流域，处于黄土高原，千沟万壑，水土流失普遍。
（1）第①层填土，该层分为杂填土及素填土三个亚层。
第①1层杂填土，以建筑垃圾为主，夹较多碎石、砖块，底部含粘性土。
第①2层素填土，以粉土为主，含云母，砖屑、煤屑、植物根茎等，稍密，稍湿。
第①3层素填土，以粗砾砂为主，含石英，砖屑等，混粉土或粉质粘土，稍湿，密实。
（2）第②层粉土，局部有粉砂夹层，含云母，氧化物等；摇震反应中等，韧性低，干强度低，无光泽反应。
（3）第层粉土，局部有粉砂夹层，含云母，氧化物等；摇震反应中等，韧性低，干强度低，无光泽反应。
（4）第④层粉土，局部有粉砂夹层，含云母，氧化物等；摇震反应中等，韧性低，干强度低，无光泽反应。
（5）第⑤层中砂，局部为粉土或粉质粘土夹层，含云母、石英、长石，氧化物等，级配一般。
第⑤1层粉土，局部有粉砂夹层，含云母，氧化物等；摇震反应中等，韧性低，干强度低，稍有光泽。
（6） 第层粉土夹砂，含云母、氧化物等，混砂，局部为粉质粘土；砂夹层以中砂为主，局部为细沙。
第⑥1层中砂，以夹层或透镜体形式出现，含云母、石英、长石，氧化物等，级配一般
（7） 第⑦层粘质粉土，可塑状态，含石英，氧化铁等。混砂及粉土，韧性及干强度中，稍有光泽，中等压缩。
第⑦1层粗砂，局部为中砂，含云母、石英、长石，砾石、氧化物等，级配较好；湿，密实。
根据工程勘察报告所知，场地内可能存在的不良地质现象如下：
杂填土：拟建场地有一层较厚的杂填土，含较多碎石和砖块，土质松散，建议在正式施工前，对本工程施工有影响的地下障碍物进行必要的清障处理，确保降水井成孔顺利实施。
4.2 水文地质条件
根据《岩土工程勘察报告》拟建场地地下水类型属潜水。
拟建场地浅部地下水属潜水类型，受大气降水及地表径流补给,以大气蒸发与侧向径流排泄。近年水位变幅1.0m。勘察期间（第一次勘察为枯水期，第二次勘察为平水期）所测得水位位于自然地下面2.5m～7.6m之间，水位高程介于770.1m~775.13m之间。近年场地最高水位及抗浮设防水位宜按774.0m考虑。
5降水工程难点分析与对策
5.1降水工程降水难点分析
工程难点分析：本降水工程降水区域广，降水量大，工期紧迫，全面降水耗时较长，且地块三暂不具备钻井条件，这些难点是本工程方案编制考量的重要因素
5.2降水对策
根据本工程拟建场地周边环境情况，工程地质条件水文地质条件及拟建建筑物的特征，结合本公司类似工程降水经验，采取管井降水，经济合理，便于施工和质量控制。
针对本工程特点，充分利用降水设计及地下水控制方面的经验，采用以下措施解决降水工程中的难点：
(1)采用真空管井降水措施，对坑内浅层土体中的进行真空疏干降水；每台真空泵带4口降水井，真空度不小于-0.05MPa。
(2)开挖过程中，确保降水井的不间断工作。并有专人定时抽水，合理控制水位，确保土方的正常开挖和垫层的浇捣。
(3)拟定在地块二、三之间增设止水帷幕用于先后降水，可使降水效率更高，大大减少投入设备量及人力，并加快土方工程着手开挖，本降水方案针对地块二、三实施降水工程编制。
6 降水井降水有关计算
6.1 降水分析计算
为确保基坑顺利开挖，需降低基坑开挖深度范围内的土体含水量。
6.1.1、基坑内抽水量的估算
假设条件，基坑外侧的地下水不能流入基坑内;当基坑内降水后其土层中原含水量降低5%～30%。（经验值取20%）
则Q＝V×(O.05～0.3)×W＝A×S×(O.05～0.3)×W
式中：Q：基坑内储水量，m3;
V：基坑内总的潜水储水量，m3;
A：基坑面积，㎡
S:基坑降水深度(S＝开挖深度十降水至基底lm-原地下水位埋深0.5m)，m;
W:开挖范围内土层的平均含水量 (％)，取32％
由上述参数计算地下水抽水量如下;
即：基坑：Q＝V×20% ×W＝A×S×20%×W=67080×(9+1-4.1)×20%×32%=25329.408m3;
②地下水垂直补给量的计算: 计算公式：QJ＝kz·A·I
式 中:QJ:地下水垂直补给量，m3/d;
kz：垂直渗透系数，m/d，渗透系数根据经验取0.005m/d;
A:补给面积即基坑面积，㎡
I:水力梯度 取0.3
由上述参数计算地下水垂直补给量QJ如下:
即基坑：QJ＝kz·A·l=67080×O.0O5×0.3＝100.62m3/d
6.1.2、基坑抽水量的确定原则
本基坑的出水量主要包括开挖范围内抽水量、地下水的垂直补给量与降雨量，由于对降雨量目前无资料估测，在短时期内因降雨渗入地层内的渗入量不会很大。因此，本次对基坑的抽水量确定与抽水泵的选择只考虑地下潜水的储存量与垂直补给量，对于降雨量的排出，采用明排水的施工措施来解决。
坑内降水井单井出水量按基合德公式计算
单井出水量q=2πrL
式中：q：单井出水量， m3/d; 2r:井直径，m;
L:井壁实际进水面的长度，m; K:渗透系数，m/s;
则q=2πrL=6.1 m3/d
6.1.3、坑内降水井抽水天数计算：
计算公式：T＝Q/( nq -QJ)
式 中: T:抽水天数； Q：基坑储水量
n ：降水井数量 q：单井出水量
QJ:地下水垂直补给量，
即:基坑:T＝Q/ ( nq -QJ) =25329.4÷（307×6.1-100.62）≈15天
从以上计算结果可知：当降水井全部开启抽水时，基坑约15天后能将基坑内的地下水降至坑底下1米。
6.2 总工作量
6.2.1 井数量
井类型
数量(口)
孔径（mm）
井径（mm）
滤管长度(m)
井深(m)
备注
降水井
307
600
273
15
17
坑内疏干
回灌井
41
600
273
23
25
坑外回灌
观测井
10
600
273
18
20
坑内外水位观测
6.2.2 降水井布置
根据挖土深度的需要和1：10的水力坡度技术要求，降水井统一深度为17米，滤水管长为15米（分三道设置），井口以地坪上20㎝为准，扣除1：10的水力坡度影响，此深度可以满足基坑挖深的要求（见剖面图）。以上管径为273㎜，成孔孔径宜考虑550mm~600mm。
7 降水运行
7.1 成井基本要求
7.1.1、必须在围护结构及止水帷幕全封闭后才能进行坑内成井施工。
7.1.2、地基加固（如旋喷桩加固）施工结束后，方可进行成井施工，否则地基加固会影响成井质量。
7.1.3、降水井的成孔必须严格按照设计深度施工。
7.2 降水井运行
7.2.1、降水井降水应在基坑开挖前17天或更早进行，以保证有效降低开挖土体中的含水量，确保基坑开挖施工的顺利进行。
7.2.2、根据开挖进度，井内水位应降至目标开挖面以下一米方能开挖。
7.2.3、降水运行时将水排至场地四周的排水沟内，通过排水沟将水排入指定地点。降水井正常工作前明确解决排水问题，对施工场地周围排水设施进行检查和疏通，设计排水线路，设置排水沉淀池。图示：

降水运行示意图

降水运行总布置图

7.2.4、降水水位监测
做好各项监测记录。对每个井点的流量、设备运转等都进行监测，根据水位、水量变化情况及施工情况及时采取调整措施。降水施工监测项目见下表
项目
观测方法
监测频率
流量观测
流量表
每天
地下水位
水位计
开始抽水时1次/4~8h，三天~达到预定水位前1-2次/天，水位降至目标标高后1次/3~7天

8 降水井施工方案
8.1 工艺流程示意图

8.2 设备选型
本工程降水井孔径为600mm，本工程钻井设备选用8QZJ－160高效轻型水井工程钻机，成孔采用正循环自然泥浆造浆，泥浆护壁回转钻进成孔，钻头选用带保径圈的三翼钻头，根据施工经验，使用这些钻头施工稳定性好，能确保成孔质量，能有效控制成孔中的缩径现象，为确保工程质量奠定基础。
8.3 施工技术要求
8.3.1 准备工作
合同签订后，即开始施工部署，首先组建项目经理部，落实材料和人员，合理安排人财物，与甲方及工地上各相关单位保持密切协作，成井期间计划投入6台钻机施工，确保工期内完成。
8.3.2 主要机械设备、材料
8.3.2．1主要机械设备：
1、钻机（包括全部附属工具）
6台
2、泥浆泵（1PN或其他型号）
3台
3、排污泵（3″农用污水泵）
4台
4、电焊机（BX-300）
5台
5、深井水泵（QY3-36-1.1）
90台（10台备用）
6、真空泵（JSJ-60）
23台（3台备用）
7、7.5kw离心泵（3BL-9）
23台（3台备用）
8、配电箱（附电线）
9、7.5KW空压机（1.0m3）
按需1台（洗井用）
8.3.2.2主要工程材料：
Φ273×4网眼钢管（壁厚为4㎜），沉淀管(位于井底一段)，砾砂滤料（砾石2～5㎜），粘土填料，胶管、潜水泵、真空泵等。
8.3.3 进出场、定位、埋设护孔管
由甲方提供“三通一平”，钻机进场。钻井井位确定后应由甲方签字认可，基础牢固，应放在硬粘土或碎石道渣上。钻机安放稳固、水平、护孔管中心、磨盘中心、大钩应成一垂线。埋设护孔管要求垂直，并打入原状土中10-20cm，外围用粘土填实夯实，井管、砂料到位后才能开钻，钻孔孔斜不超过1％（对转盘采用水平尺校平），要求整个钻孔孔壁圆整光滑，钻进时不允许采用有弯曲的钻杆。
8.3.4 钻进清孔
钻进中保持泥浆比重在1.1～1.2，尽量采用地层自然造浆，整个钻进过程中要求大钩吊紧后徐徐给进（始终处于减压钻进），避免钻具产生一次弯曲，特别是开孔口不能让机上钻杆和水接头产生大幅摆动。每钻进一根钻杆应重复扫孔一次，并清理孔内泥块后再接新钻杆，终孔后应彻底清孔，直到返回泥浆内不含泥块，返出的泥浆含不粘手后提钻。
8.3.5 下井管
按设计井深事先将井管排列、组合，下管时所有深井的底部按标高严格控制，并且保持井口标高一致。井管应平稳入孔，每节井管的两端口要找平，其下端有45度坡角，焊接时二节井管应从二个方向找直，并有二人对称焊接，确保焊接垂直，完整无隙，保证焊接强度，以免脱落。为了保证井管不靠在井壁上和保证填砂厚度，在滤水管上下部各加一组扶正器4块，保证环状填砂间隙厚度大于185mm，过滤器应刷洗干净，过滤器孔径均匀且不小于1cm，外包一层30～40目滤网。下管要准确到位。自然落下，稍转动落到位，不可强力压下，以免损坏过滤结构。井管到位后下钻杆泥浆稀释到1.08左右，在稀释泥浆时井管管口应密封，使泥浆从过滤器经井管与孔壁的环状间返回地面，稀释泥浆应逐步缓慢进行。
8.3.6 填滤料（砾砂）
稀释泥浆比重在1.08后关小泵量，将砾砂徐徐填入，并随填随测砾砂顶面的高度，不得超高,填砂高度严格按设计图纸进行。
8.3.7 止水
在填滤料顶部填2.5m厚的优质粘土填实，一直填到地面，才能开始空压机洗井。
8.3.8 洗井
降水井采用空压机洗井方法，要求洗井到水清砂尽为止，确保洗井质量。采用空压机抽水洗井（空压机抽水洗井，吹出管底沉淤）：其原理如下，当压缩空气通过进气管通到排水管下部时，排水管中变成气水混合物密度小于排水管外的泥水混合物密度，这样管内外产生压力差，排水管外的泥水混合物，在压力差作用下流进排水管内，于是井管内就变成气、水、土三相混合物，其密度随掺气量的增加而降低，三相混合物不断被带出井外，滤料中的泥土成分越来越少，直至清洗干净。当井管内泥砂多时，可采用“憋气沸腾”的办法，即采取反复关闭、开启出水管上的气水土混合物的阀门，使井中水沸腾来破坏泥皮和泥砂滤料的粘结力，直至井管内排出的水由浑变清，达到正常出水量为止，或用潜水泵直接洗井，洗井时间一般为4～6小时。
洗井应在下完井管、填好滤料后立即进行，一气呵成，以免时间过长，护壁泥皮逐渐硬化，难以清除，影响渗水效果。绝不允许搁置时间过长或完成钻探后集中洗井。洗井冲除尘渣，直到井管内排出的水由浑变清，达到正常出水量为止。
8.3.9下泵抽水
降水井：成井施工结束后，试抽水，深井潜水泵安放在离井底1m的位置。
8.4 成井施工控制表
序号
检验项目
质量标准
检查方法
责任人
成
孔
阶
段
井 位
<500mm
经纬仪、钢尺
测量员
孔深（mm）
±500mm
测绳、钻杆
机长质量员
垂直度
1%
水平尺
机长质量员
井 径
>650mm
测量钻头
质量员
泥浆比重
1.15-1.20
比重计
机长质量员
沉渣厚度：
≤300mm
测 绳
机长质量员
成
井
阶
段

泥浆比重
1.05-1.08
比重计
机长质量员
井管及滤管长度
±500mm
钢 尺
质量员
填砂厚度
+1000mm
测 绳
机长质量员
粘土厚度
+1000mm
测 绳
机长质量员
洗 井
出水变清
目 测
项目技术员
抽
水
安装泵
±5m
钢 尺
质量员
水位
±20mm
水位计
测量员等
流量
±2m3/h
泵流量
测量员等
8.5 管理人员和劳动力的配置
降水主要管理、施工人员见下表（劳动力计划13人）
岗位工种
主　要　职　责
人数
工程总负责
全面负责工程协调、质量、进度、安全、文明施工等
1人
技　术　员
施工和降水管理技术指导、检查、监督、工序验收等
1人
施　工　员
施工组织和进度控制，施工安全和技术指导
1人
降　水　工
日常抽水施工
6人
降水观测管理
抽水系统的日常维护、抽水效果观测
2人
电　　　 工
施工用电及用电安全管理
1人
合 计

12人
8.6成井施工进度
成井每天可完成约10口，全部完成施工任务约需35天左右，详细施工进度计划见下表

施工进度计划表
阶 段
工作量
施　　工　　进　　度
2天
35天
根据基坑施工进度
降水运
行、观测
2天
进场准备

降水井
回灌井
观测井
307口
41口
10口

预降水

观　　测
降水
管理

出场

说明；降水井安装完成一口，即运行一口，及时进行降水管理。

8.7 降水井封井
待主体工程封顶后向设计、监理及业主递交封井止水申请，可根据需求预留部分位置降水井用于应急降水，如图下图所示。

封井示意图

9降水回灌施工方案
9.1 回灌井措施
根据本工程围护结构特征和拟建场地水文地质特征，对基坑外进行回灌分析。
l 所有回灌井过滤管位置处于第③、④微承压水层，属于浅层回灌井，回灌水量估计为3~5T/h。
l 坑外回灌时，不能较大幅度影响坑内水位，必须确保坑内水位维持在安全水位左右。
9.2回灌系统
本工程地下水人工回灌的目的层为第③、④微承压水层，回灌水采用坑内降水井或自来水作为水源。
回灌井井口焊牢，确保回灌时尽量大的回灌压力，在回灌过程中，回灌井上安装水表，压力表，止水阀，回水阀。
图9-1 回灌系统示意图

图9-2 回灌系统实物示意图
9.3回灌系统管理要求
因回灌后回灌井内产生一定量气泡，大量气泡聚集在滤管周围会阻止回灌水进入含水层中，因此必须定期对回灌井进行回扬冲洗，要求回灌井在正式工作前必须在井内安装回扬水泵，定期抽水回扬；
回灌时，要求排除井内空气，防止产生气泡阻挡回灌水，要求在井口盖板上安装排气阀，当水从排气阀大量出水后，才可以关闭排气阀；
回灌井上安装压力表及流量表，灌水量与压力要由小到大，逐步调节到适宜压力；
回灌井口要求密封，确保回灌时不漏水，同时回灌压力不宜过大，当回灌流量不明显增加时，回灌压力最好不要增加，否则回灌井周围易产生突涌，从而破坏回灌井结构；
回灌水体必须干净，不能是污染水体，否则会污染地下水；
回灌水体内不能有固体物质（如砂，土及其它杂质等），否则会影响回灌效果。
9.4回灌井作用原理
将水注入回灌井里，井周围的地下水位Hc就会不断地上升，上升后的水位称之为回灌水位hc，由于回灌井中的回灌水位与地下水位之间形成一个水头差，注入回灌井里的水才有可能向含水层里渗流。当渗流量与注入量保持平衡时，回灌水位就不再继续上升而稳定下来，此时在回灌井周围形成一个水位的上升锥，其形状与抽水的下降漏斗十分相似，只是方向正好相反。回灌井内的回灌水位最高，向四周回灌水位逐渐降低，直至与地下水位相重合，由重合点到回灌井中心轴线的距离称为回灌影响半径Rc。回灌水位hc与地下水位H之差，称为水位升幅Sc，如图9-4所示。
回灌井的回灌量与含水层的渗透性有密切关系，在不同渗透性能的含水层中，井的回灌量差别很大。在保持一定的回灌量与满足回灌效果的前提下，渗透性好的含水层中，回灌井中所需的回灌水位较小；反之渗透性愈差，回灌井中所需的回灌水位就愈高。

图9-4 回灌效果示意图
9.5回灌井平面布置

主要考虑周边建筑物是重点保护对象，拟布置41口回灌井,10口观察井（用于回灌后水位观测）。
回灌井布置尽量避开支护外加固区以及支护搭接处， 井距20米左右。（9-5回灌井及观测井位布置图）

9-5回灌井及观测井位布置图

9.6回灌井结构设计
回灌井过滤层位于第③、④微承压水层。孔径600mm,井管采用直径300mm的无砂管，长24m，沉淀管2m，直径300mm。

9-6回灌井剖面图 图9-6地质剖面图

9.7回灌井运行
基坑挖土阶段对基坑外环境进行跟踪监测，一旦基坑外沉降比较大或沉降加速变化比较大时以及基坑外承压水水位变化超过2m以上后，就应立即启动回灌措施。
回灌水源：回灌水源主要以基坑内降水井的地下水作为回灌水，也可采用自来水作为回灌水源。
回灌量确定：回灌量初定为3.0~5.0m3/h。
回灌压力：要求回灌压力不能过大，过大后会影响回灌井周边地层结构，回灌压力控制在0.05MPa左右。
回灌过程中对基坑内观测井和基坑外观测井水位密切监控，要求水位观测每天一次。
回灌井实施回灌的同时，基坑内抽水井正常继续运行，为了节约地下水资源可以采用抽出来的地下水进行回灌。

图9-7回灌运行示意图

10观测井的作用
10.1观测井主要用于降水实施过程检查地下水位变化。
10.2水位观测
1） 降水前应对基坑内进行静止水位观测，降水运行初期应每天早晚定时观测，待水位稳定后每天观测一次，水位观测精度控制在±2cm以内，并做好记录绘制地下水水位降深曲线。
2） 若观测坑外某段水位突然下降或接近承压水位层，应立即对该段启动回灌措施。
11 质量、安全及文明施工保证措施
11.1 质量保证措施
1）、责任保证措施：施工全过程实行责任制，项目负责人，技术负责人，施工人员责职明确，保证工程质量和施工安全。
2）、值班制度：实行工程各班组管理人员现场值班制度，保证现场施工管理人员在岗在位。
3）、技术培训制度：技术人员定期向施工班组技术交底，做好技术培训和劳动教育，使全体施工人员了解设计意图，熟悉操作规程。
4）、每天上班时开好碰头会，值班负责人及施工班组开好施工碰头会，及时布置施工计划，解决施工难题。
5）、加强施工质检工作：
（1）成孔、下管、回填滤料要求深度准确，成井要做到连续快速。钻孔，倾角，孔深回填料达到方案要求，由质检员对每道工序进行质量检查验收，做好施工记录。
（2）加强降水管理，根据水位观测情况，控制降水井排水时间的间隔，控制真空泵抽吸力度，每日早、晚两次做好水位观测和排水数据记录。
（3）规定技术人员负责工程进度、质量密切注意有关地下水位，有关管线等移位和地面沉降，发现问题，及时向有关部门报告，立即采取措施处理。
（4）降水期间应对抽水设备和运行状况进行维护检查，每天检查不应少于3次，并应观测记录水泵出水情况，发现问题及时处理，使抽水设备始终处于正常运行状态。
（5）抽水设备应定期保养，降水期间不得随意停抽，当发生停电时，应及时更换电源保持正常降水。
（6）降水施工时，应对因降水造成的地面沉降进行监测，如出现沉降过大时，应采取相应的应对措施。
（7）降水时，应加强对周边建筑物和基坑的观测，首先对降水影响范围外建立水准点，降水前对建筑物基础进行观测并进行记录，降水开始阶段每天观测两次，进入稳定期后每天可以只观测一次。
11.2 安全措施
1）、施工人员服现场管理，遵守各项政策法规。
2）、施工结束时，做好现场清理工作。
3）、严格遵守施工操作规程，严禁违章施工。
4）、不准向基坑抛掷工具，钢筋等重物。
5）、现场用电缆根据基坑外围护栏杆架空，挖土施工中注意保护电缆和管路不受破坏，严防施工机械碰撞降水设施。
6）、坑内、外必须设置明、盲沟及集水井等排水措施，不得向基坑内排放明水。
7）、安全用电，注意防火，防盗。
8）、降水井施工应严格遵守操作规程，在岗人员要戴安全帽，起落钻具下不得站人，下入井管时管钳、扳手不能放在底部，用电应有专人负责安装，自动控制箱应放在距地面1.2m以上处，并接上地线，电线接头应用防水胶布包裹。
11.3 文明施工措施
认真执行公司文明施工管理细则，提高企业施工管理水平及施工人员素质，统一规则，科学布置，创造一个文明、整洁的工地。
1）、施工现场做到“落手清”，不乱用其他单位的材料；
2）、成井施工阶段，钻井产生的泥浆水要统一放入浆池中，采用专用泥浆泵排除泥浆水，以确保泥浆水不溢流、不乱流；
3）、搞好宿舍的卫生，制定值日表，宿舍人员每天轮流打扫，努力创造良好的生活、工作环境；
4）、焊接或切割井管时，做到“轻敲、轻用力”，尽量减少噪音等手段有效地降低和减少噪音对周边的影响；
5）、现场降水井多余的材料做到分类、平头、堆放整齐；
12 降水保证措施
12.1 技术保证措施
12.1.1 降水试运行
在开始降水运行之前，准确测定各井口和地面标高，测定静止水位，安排好抽水设备、电缆及排水管道作试运行，以保证抽水系统完好。抽出来的水应排入场外市政管道中，以免抽出的水就地回渗，影响降水效果，坑内的降雨积水应立即排出坑外，尽量减少大气降水和坑内积水的入渗。
12.1.2 正式运行
降水井
① 降水运行应与基坑开挖施工互相配合。
② 在开挖前提前抽水，开挖前须保证有20天左右的预抽水时间，开挖阶段的降雨积水派专人负责，及时抽干。
③ 降水运行阶段对坏掉的泵应及时调泵并修整。
④ 降水阶段开始时排在自然地坪上，随着施工进程和降压深井的运行，降水井井管可以割下去，井管暴露部分随开挖进度分层分割并回收。当基坑开挖到底后，降水井直接拔除或井里灌入混凝土埋入垫层下，不需要特殊的封井处理。
降水井抽水示意图：

12.1.3 降水运行注意事项
1）所有降水深井的井管口设置醒目标志，做好标识工作，与挖机施工人员做好井管保护工作。挖土时在靠近井管部位时尽可能使用人工扦土，避免对井的损坏。
2）降水运行期间，现场实行24小时值班制，值班人员应认真做好各项质量和观测水位变化的记录，做到准确齐全。降水运行过程中对降水运行的记录，对停抽的井应及时测量水位，每天1～2次，降水分包负责将每天的降水运行记录提交一份给总包、监理及其他相关单位，对于水位出现的异常应及时分析整理。
3）降水运行阶段，电源必须保证，如遇电网停电，须提前二个小时通知，以便及时采取措施，确保降水的效果。
12.2 质量保证措施
12.2.1 技术交底
施工质量标准及技术交底工作要严格按供水管井技术规范降水方案设计要求的各项规定进行开工前进行技术交底。
12.2.2 交接班制度
施工交接班质量检验要贯彻下岗检查的精神，严格执行“班组施工十不交制度”。
12.2.3 施工质量检查
施工现场必须坚持“三检”制度，即操作人员自检，班与班之间互检，质量员和监理专检，检查内容必须有记录和整顿措施。
12.2.4 资料处理
工程资料由分包技术人员和项目工程师统一收集、整理、存放，并按要求报有关单位。
12.2.5 降水井质量验收标准
⑴ 井深的弯曲度：井身应圆正，井的顶角及方位角不能突变，井斜不超过1度。
⑵ 井管的安装误差：井管应安装在井的中心，上口保持水平。井管与井深的尺寸偏差不得超过全长的±2‰，过滤管安装上下偏差不得超过30 mm。
⑶ 井的含砂量：抽水稳定后，减压井水含砂量不得超过1/10000（体积比）。
13 安全运行应急预案
降水成功与否直接关系到整个工程的安全，所以在施工过程中不能忽视一些影响降水安全的因素。
13.1 电源保证
为了保证不间断降水，在施工现场除提供一路工业用电外，总包需另外配备一台柴油发电机，发电量为75KW，为了保证柴油发电机处于完好状态，还应定期（1～2周）试运行一次，发电机进行模拟演习，保证应急时柴油发电机必须能够即时发动供电，施工现场临时用电电路采用双向闸刀，以确保工业电与柴油发电机供电自由切换，保证应急时必须全部发动供电，保证在基坑开挖过程中降水不得中断。
13.2 排水保证
排水是否正常将直接影响降水运行，施工现场总包必须合理布置排水沟，以能够迅速将大量地下水排入城市管道中。
13.3 井管保护
基坑开挖时注意保护降水井管，降水井管一般直径273mm，疏干井的壁厚为3㎜，管材强度不是很高，经不起一些机械设备的碰撞和冲击，成井时必须保证井管连接的焊接质量。
坑内挖土时，挖机等不要直接碰撞坑内井管，井周边的土不得用挖机操作，可以人工扦土，并要有专人指挥。
坑内所有深井的孔位根据深基坑的支撑图正确定位，不能与设计的支撑相碰，坑内的疏干深井随基坑开挖深度逐步割除多余的井管。对每口井设置醒目标志，并且对可能受车辆行走的电缆线以及管路部位加以防护，并且抽水人员加强对现场的巡视力度。
13.4、坑底流砂
降水是防止流沙的最有效的办法。①降水井的数量和合理布置是关键。②加快抽水频率，提高真空度。③水位降至开挖面以下1米处。
对轻微流砂现象，应立即浇筑垫层砼，并将垫层加厚。压重物也是短时间的缓解措施。
13.5、管涌
采取设减压井，加大抽水速度的方式，降低承压水压力。管涌严重时可采用在涌点处布设井点管(几个涌点就布设几根)，埋深坑底一米处。然后，每根支管安装一台真空系统，真空系统的排水大于管涌的涌水，从而降低水头，稳定管涌情况，再采用双液注浆或浇灌快干砼封堵涌口，也可采用钻孔减压措施等。
13.6 监测措施
因基坑开挖深度比较深，必须委托专业监测单位对基坑围护结构和周边环境进行监测，加强信息化施工，监测数据必须提交一份给降水单位，对周边环境出现异常情况，监测单位必须通知降水单位，使降水单位根据数据实时调整抽水井数以及抽水井位置。
在合理的工作程序下，基坑开挖应加快进度，让基坑暴露的时间缩短，减少因开挖产生的沉降变形量。同时当基坑开挖时发现基坑内疏干深井的单井出水量没有显著的减少时应考虑地墙是否渗漏，发现地墙渗水的地方，及时阻漏，减少上层粘土层的固结变形，而引起基坑外水位的变化。
14、项目安全、管理组织结构
14.1 项目管理结构

项目经理

李发林

现场负责：周跃平

技术负责：赵志伟

张德瑜
李发林

安全员张重建于水东
张德瑜
李发林

安全员
现场负责：周跃平
技术负责：

安全员
质量员

樊卫嵩
资料员

材料员

测量员

盛丰健

成孔成井班
降水运行班

14.2 安全生产组织网络

项目经理：

技术负责人：

现场施工负责人：

安全负责

降
水
运
行
班
钻
孔
成
井
班
电 工

严格按太原市施工现场安全文明标准化管理和公司的各种规章制度进行施工，做到无任何重大伤亡事故发生。坚持“安全第一、预防为主”的指导思想，健全建立各级岗位安全生产责任制，组织好有项目经理、项目工程师、安全员、施工员及各班班长参加的安全生产网络，制定主要工种的安全技术措施，加强安全技术交底和特种工的安全教育培训工作，根据建设部安全管理标准，严格实施（JGJ59-2011）《建筑施工安全检查评分标准》和（JGJ46-2014）标准进行施工用电，定期召开安全会议和定期组织检查，警钟长鸣，形成安全生产的新风气。
具体措施：
14.2.1、每天上班前要开班前会进行安全交底。
14.2.2、施工现场不得架设裸导线，严谨乱拉乱接，不准直接绑扎在金属支架上。
14.2.3、所有电器设备的金属外壳必须有良好的接地或接零保护。
14.2.4、所以的临时和移动电器必须设置有效的漏电保护开关。
14.2.5、电焊机的外壳应完好，其一、二次侧的接线柱应有保护罩保护，其一次侧电源应有橡胶套电缆线，长度不得超过5米。
14.2.6、现场照明一律采用软质橡皮护套线并有漏电开关保护，移动式碘钨灯的金属支架应有可靠的接地(接零)和漏电开关保护，灯具具地不低于2.5米。
