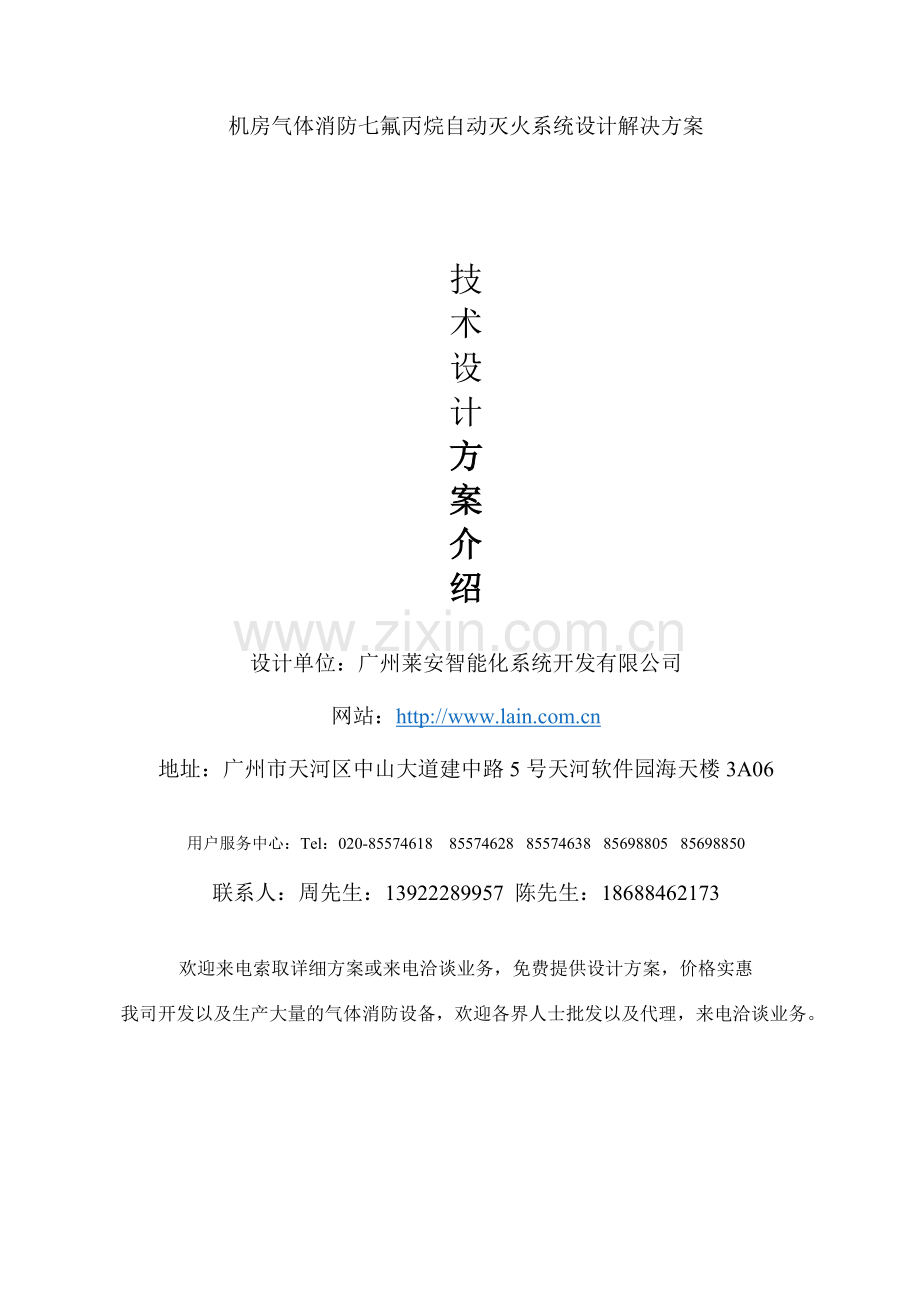

机房气体消防七氟丙烷自动灭火系统设计解决方案

技
术
设
计
方
案
介
绍

设计单位：广州莱安智能化系统开发有限公司

网站：

地址：广州市天河区中山大道建中路5号天河软件园海天楼3A06

用户服务中心：Tel：[phone]    85574628   85574638   85698805   85698850

联系人：周先生：13922289957 陈先生：18688462173

欢迎来电索取详细方案或来电洽谈业务，免费提供设计方案，价格实惠

我司开发以及生产大量的气体消防设备，欢迎各界人士批发以及代理，来电洽谈业务。

目录
第一章 公司简介 3
第二章 七氟丙烷无管网灭火装置 4
一、七氟丙烷无管网灭火装置特点 4
二、七氟丙烷无管网灭火装置适用范围 4
第三章 七氟丙烷自动灭火系统 5
第四章 固定式七氟丙烷自动灭火系统 6
第五章 柜式七氟丙烷灭火装置 7
一、简介及适用范围 7
二、参数 7
三、外型尺寸 8
第六章 悬挂式七氟丙烷灭火装置 9
一、简介及适用范围 9
二、参数 9
第七章 七氟丙烷主要性能和参数 10
第八章 七氟丙烷系统设计依据 11
1、设计标准 11
2、 设计前提 11
3、计算七氟丙烷（FM200）的设计用量 11
第九章 灭火系统的报价程序及售后服务 14
第十章 售后服务 15
一、公司的特色 15
二、质保期内免费维修 15
三、终身维护，限时维修 15
四、免费培训 15
五、与客户互动 15
第十一章 工程业绩 17

第一章 公司简介
广州莱安智能化系统开发有限公司成立于是2002年，专业从事数字网络视频监控系统、智能视频分析、机房动力环境监控、机房建设、雷达测速、闯红灯电子警察抓拍、电子治安卡口、智能控制等智能化系统开发的大型综合型企业，欢迎来电洽谈业务！
质量方针：以人为本、质量第一　
公司成立至今，坚持以领先的技术、优良的商品、完善的售后服务、微利提取的原则服务于社会。 我公司为您提供的产品，关键设备采用高质量进口合格产品，一般设备及材料采用国内大型企业或合资企业的产品，各种产品企业都通过 ISO9001国际质量体系认证。有一支精良的安防建设队伍，由专业技术人员为您设计，现场有专业技术人员带领施工，有良好职业道德施工人员。我公司用户拥有优质的设计施工质量和优质的售后服务保障。
客户哲学：全新理念、一流的技术、丰富的经验，开创数字新生活
专注 ——维护世界第一中小企业管理品牌、跟踪业界一流信息技术、传播经营管理理念是莱安永恒不变的追求，莱安坚持“全新的理念、一流的技术、丰富的经验、优质的服务”，专注于核心竞争力的建设是莱安取得今天成功的根本，也必将是莱安再创辉煌的基础！
分享 ——“道不同，不相谋”，莱安在公司团队之间以及与股东、渠道伙伴、客户之间均倡导平等、共赢、和谐、协同的合作文化，在迎接外部挑战的过程中，我们共同期待发展和超越，共同分享激情与快乐！“合作的智慧”是决定莱安青春永葆的最终动力！
客户服务：以高科技手段、专业化的服务为客户创造价值
分布于神州大地各行业中的800万中小企业是中国最具活力的经济力量，虽然没有强势的市场影响力和雄厚的资金储备，但无疑，个性张扬的他们最具上升的潜力，后WTO时代市场开放融合，残烈的竞争使他们的发展更加充满变数。基于以上认识，在智能化设备管理市场概念喧嚣的热潮中，独辟“实用主义”产品哲学，莱安将客户视为合作关系，我们提供最为实用的产品和服务，赢得良好的口碑。我们认为，用户企业运做效率的提升是莱安实现社会价值的唯一途径。
承蒙广大用户的厚爱，我公司得以健康发展。在跨入新的世纪后，公司将加快发展速度，充分发挥已有资源，更多地开展行业用户的服务工作，开创新的发展局面。
我公司全体员工愿与社会各界携手共创未来!我们秉承真诚合作精神向广大客户提供相关的系统解决方案，设备销售及技术支持，价格合理，欢迎来人来电咨询、洽谈业务！

第二章 七氟丙烷无管网灭火装置
一、七氟丙烷无管网灭火装置特点
应用范围最广的气体灭火系统！
七氟丙烷无管网灭火装置具有以下显著优点：
1、应用范围最广；
2、洁净、环保无残留；
3、安全可靠、不导电；
4、全淹没灭火效果明显；
5、因地制宜、安装方便。
二、七氟丙烷无管网灭火装置适用范围
特别适用于:
喷漆房、易燃气体、易燃化学品仓库、通信中心、通讯基站（移动、联通、电信）、电视广播中心、信息中心、机场、铁路、交通指挥中心、数据中心、计算机中心、发电厂、变电站、变电所、发电机房、配电室、医院设备房、档案室、办公楼、大型商业中心、博物馆、文物馆、美术馆、图书馆、银行金库、精密仪器仓库、实验室、大型酒店、油库等。

第三章 七氟丙烷自动灭火系统
七氟丙烷(HFC-227ea)气体灭火系统是美国消防协会和中国消防总局重点推荐使用的可取代哈龙1211、1301的洁净气体灭火系统，目前在我国及世界各地其它地区已广泛应用。
七氟丙烷HFC-227ea灭火剂的化学分子式为CF3CHFCF3。熔点是-131°C、沸点是-16.4°C。是一种无色、无味、不导电、无二次污染、对臭氧层的耗损潜能值(ODP）为零的灭火剂，在常温下可加压液化，在常温、常压条件下能全部挥发、灭火后无残留物高效无毒。其灭火机理是在高温作用下，七氟丙烷发生化学反应和物理反应。在灭火过程中，通过向防护区喷射一定浓度的七氟丙烷灭火剂使其均匀地充整个防护区，七氟丙烷热分解产生的含氟的自由基，与燃烧反应过程中产生支连反应的H+、OH-等活性自由基发生气相作用，中断燃烧链从而抑制燃烧过程中的反应；同时七氟丙烷化学反应中的化学链断裂和气化过程中吸收大量的热量导致冷却灭火。
七氟丙烷灭火剂可用于扑救固体表面火灾、灭火前能切断气源的气体火灾、电气火灾、液体或可溶化的固体火灾，能安全有效地使用在有人场所，适应于要求不留痕迹或清洗残留物有困难的场所，保护区存有贵重物品、珍宝、珍贵档案以及软硬件等，特别是电信主控机房，机场控制机房、银行金库、档案馆、图书馆、计算机房等场所，不能扑救:硝化纤维、硝酸钠等氧化剂或含氧化剂的化学制品火灾；钾、镁、钠、钛、锆、铀等活泼金属火灾；氢化钾、氢化钠等金属氢化物火灾；过氧化氢、联胺等能自行分解的化学物质火灾。

第四章 固定式七氟丙烷自动灭火系统
我公司生产的七氟丙烷灭火系统，具有设计参数完整、功能完善、工作准确可靠、长期贮存不泄漏、安装调试简单、操作维修方便等优点，该系统主要由自动报警控制器、贮存装置、阀驱动装置、选择阀、单向阀、压力信号器、瓶架、喷头、管网等部件组成。根据使用要求，可组成单元独立系统、组合分配系统、主备系统，分别实施对单区和多区的消防保护。
性能和参数
灭火形式：全淹没式
贮存容器容积(L)：40L、70L、100L、120L、150L、180L
灭火浓度：根据防护区内可燃物的性质选择确定
七氟丙烷充装密度≤1120kg/M3
灭火喷射时间：≤10S
贮存压力(20℃)：4.2MPa
最大工作压力(50℃)：5.3MPa
执行标准：GA400-2002
阀驱动装置氮气源压力(20℃)：6.0MPa
灭火系统工作电源：AC 220V/50Hz
备用电源：DC 24V
功率消耗：警戒时≤15W，报警时≤30W
环境条件：温度0℃～50℃,相对湿度不大于97％
启动方式：自动、电气手动、机械应急操作
自动启动延时时间：0～30s可调　
第五章 柜式七氟丙烷灭火装置
一、简介及适用范围
柜式七氟丙烷灭火装置是将灭火剂贮存装置、管路、喷头、压力讯号器、阀驱动器、火灾探测部件、控制器等部件组装于储瓶柜内的一种灭火装置。本公司常规产品火灾探测部件、控制器与储瓶柜分装，阀驱动器为电磁型阀驱动器，启动电源DC24V1.2A。
柜式七氟丙烷灭火装置启动方式为电磁型，柜体外形设计美观大方。该类装置贮瓶置于柜体内，对于不同容积大小的小型防护区，可选择不同容积大小的单瓶组，减小占地面积。喷头采用螺旋式喷头或径向反射型喷头，使灭火剂能迅速、均匀地充满整个防护区。柜式气体灭火装置具有施工安装简便、工程投资少等特点。主要适用于电子计算机房、配电房、变压器房、档案文物资料室、小型油库、电讯中心等小型防护区的消防保护。
二、参数
灭火形式：全淹没式
贮存容器容积(L)：40L、70L、100L、120L、150L、180L
灭火浓度：根据防护区内可燃物的性质选择确定
七氟丙烷充装密度：≤1120kg/M3
灭火喷射时间：≤10S
执行标准:GB16670-2006
贮存压力(20℃):2.5MPa
最大工作压力(50℃):3.4MPa
阀驱动器：电磁型阀驱动器
启动电源：DC24V 1.2A
使用环境条件：温度0℃～50℃,相对湿度不大于97％
三、外型尺寸
外型尺寸：（长X宽X高）单位：毫米

40L
70L
100L
120L
150L
单瓶柜
430X430X1500
480X430X1700
480X430X1800
540X550X1900
540X500X2000
双瓶柜
740X430X1500
860X430X1700
860X430X1800
900X430X2000
1000X500X2000

第六章 悬挂式七氟丙烷灭火装置
一、简介及适用范围
悬挂式七氟丙烷灭火装置是将贮存容器、容器阀、喷头等预先装配成独立的可悬挂安装（或固定于墙壁上）的，火灾时可自动或手动启动，喷放灭火剂的一类灭火装置。常规产品的启动方式为电爆式（也有简易的定温式）。该装置工作准确、可靠喷射时间短，灭火迅速，施工、安装简便，工程投资少，不占用防护区在面面积。主要适用于电子计算机房、配电房、变压器房、档案文物资料室、小型油库、电讯中心等小型防护区的消防保护。
二、参数
灭火形式：全淹没式
贮存容器容积(L)：电爆型：16L、30L、40L、50L、60L
定温型：8L、10L、16L、30L、40L、50L、60L
安装方式:吊顶式、壁挂式
启动方式：电爆式、定温式
灭火浓度：根据防护区内可燃物的性质选择确定
七氟丙烷充装密度：≤1120kg/M3
灭火喷射时间：≤10S
执行标准:GA13-2006
贮存压力(20℃):电爆式：2.5Mpa，定温式：1.6 Mpa
最大工作压力(50℃):电爆型：3.4Mpa，定温型：2.4
启动电源：DC24V 1.2A

第七章 七氟丙烷主要性能和参数
七氟丙烷物理性能
物理性能
单位
数值
化学名称

七氟丙烷
化学分子式

CF3CHFCF3
分子量

170
标准大气压下的沸点
℃
-16.4
凝固点
℃
-131
临界温度
℃
101.7
临界压力
Kpa
2912
临界体积
CC/mole
274
临界密度
Kg/m³
621
20℃时蒸汽压
Bar abs
3.91
20℃时液体密度
Kg/m³
1407
20℃时饱和蒸汽密度
Kg/m³
31.173
20℃，标准大气压时过压蒸汽的比容
M³/kg
0.1373
酸度
%(m/m)
≤3×10－4
不挥发残余物
%(m/m)
≤0.01
悬浮物或沉淀物

不可见

第八章 七氟丙烷系统设计依据
1、设计标准
设计资料参照NFPA2001、ISO/C D/14520、《气体灭火系统及零部件性能要求和试验方法》
中华人民共和国国家标准GB-50370-2005《气体灭火系统设计规范》
中华人民共和国国家标准GB50263－2007《气体灭火系统施工及验收规范》
2、 设计前提
（1） 保护区的尺寸（长、宽、高）。
（2） 保护区对象。
（3） 保护区的最低、最高温度。
（4） 保护区的海拔高度。
（5） 钢瓶间位置。
3、计算七氟丙烷（FM200）的设计用量
在预期温度为最小，保护体积内的灭火剂数量应能达到最小设计浓度。
（1） 按公式计算：W＝V/S×C/(100－C)　
式中　W：灭火剂重量（kg）
V：保护区容积（m³）
S：七氟丙烷（FM200）蒸汽比容（m³/kg）
S=0.1269+0.000513t
式中 t=温度（℃）
C：设计浓度（%）

(2)利用下述表格，直接根据各防护区类型的系数再计算灭火剂的用量。七氟丙烷全淹没灭火剂量（附表一）
七氟丙烷常用计算表格
防护区类型
计算机房
发电机、变配电房
档案室
设计用量计算
W=0.634V（C=8%,20℃）
W=0.721V（C=9%,20℃）
W=0.81V（C=10%,20℃）
瓶组剩余量
40L：3Kg；70L：3 Kg；100L：3.5 Kg；120L：5 Kg；150L：5 Kg
实际用量
设计用量+瓶组剩余量

（3）当系统安装位置地理高度不同时，应根据海拔高度的修正系数调整灭火剂用量。海拔高度修正系数（附表一）
海拔高度（m）
修正系数
－1000
1.130
0
1.000
1000
0.885
1500
0.830
2000
0.785
2500
0.735
3000
0.690
3500
0.650
4000
0.610
4500
0.565

（4） 最大浓度校核：
C=(100×W×C)/(V+W×C)<10.5%
式中 W：选用的灭火剂重量（kg）
S：保护区的最高环境温度下FM200蒸汽比容（m³/kg）
V：保护区的总容积减去空间内永久建筑构件的体积（m³）
C：浓度（%）

（5）管网布置
管网可以采用均衡布置和非均衡布置，尽可能将管网按均衡系统布置，可简化管网计算。由于FM200为两相流动，一般采用三通管作分流，分流出口应水平布置。
