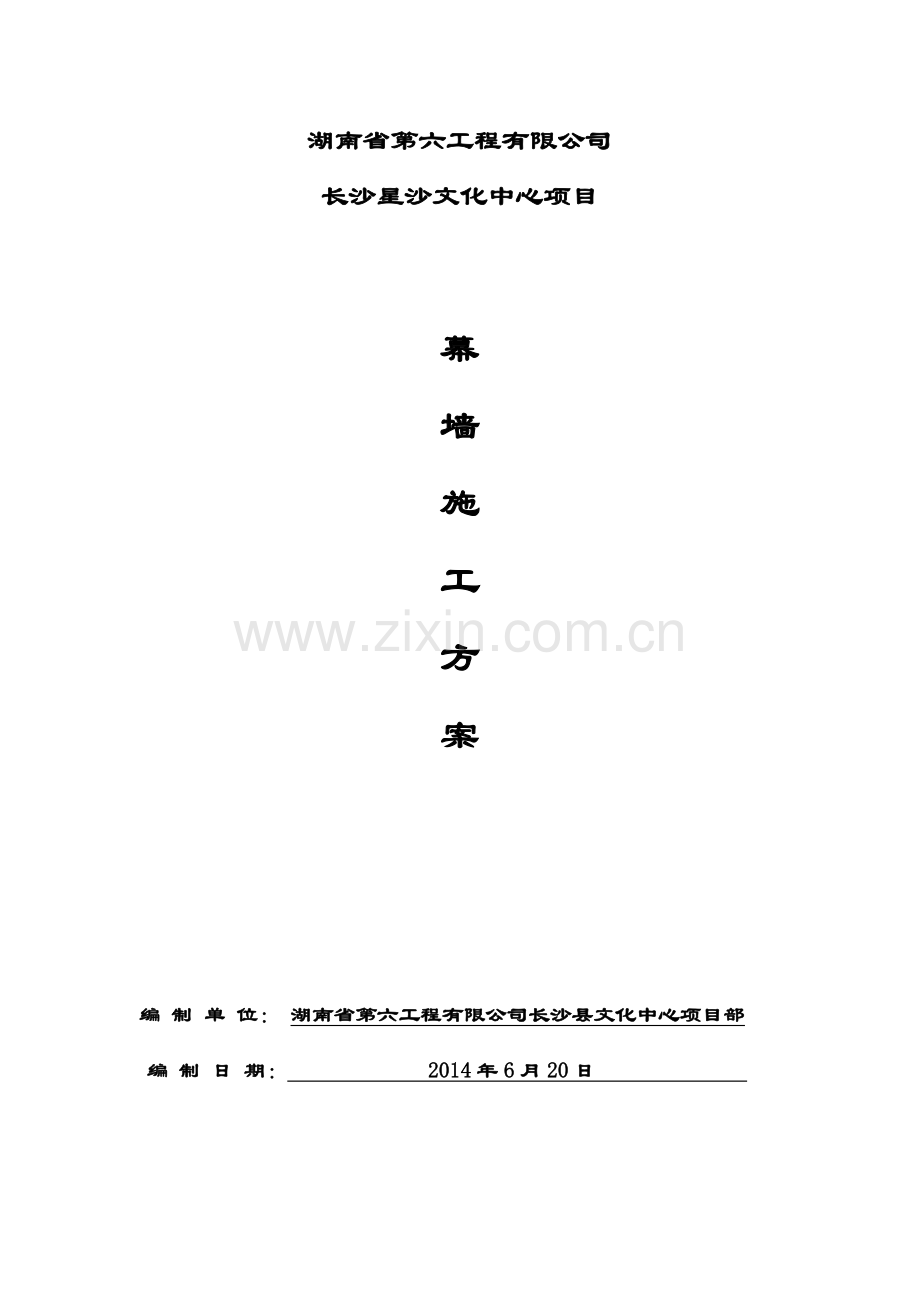

湖南省第六工程有限公司
长沙星沙文化中心项目

幕
墙
施
工
方
案

编 制 单 位： 湖南省第六工程有限公司长沙县文化中心项目部
编 制 日 期： 2014年6月20日

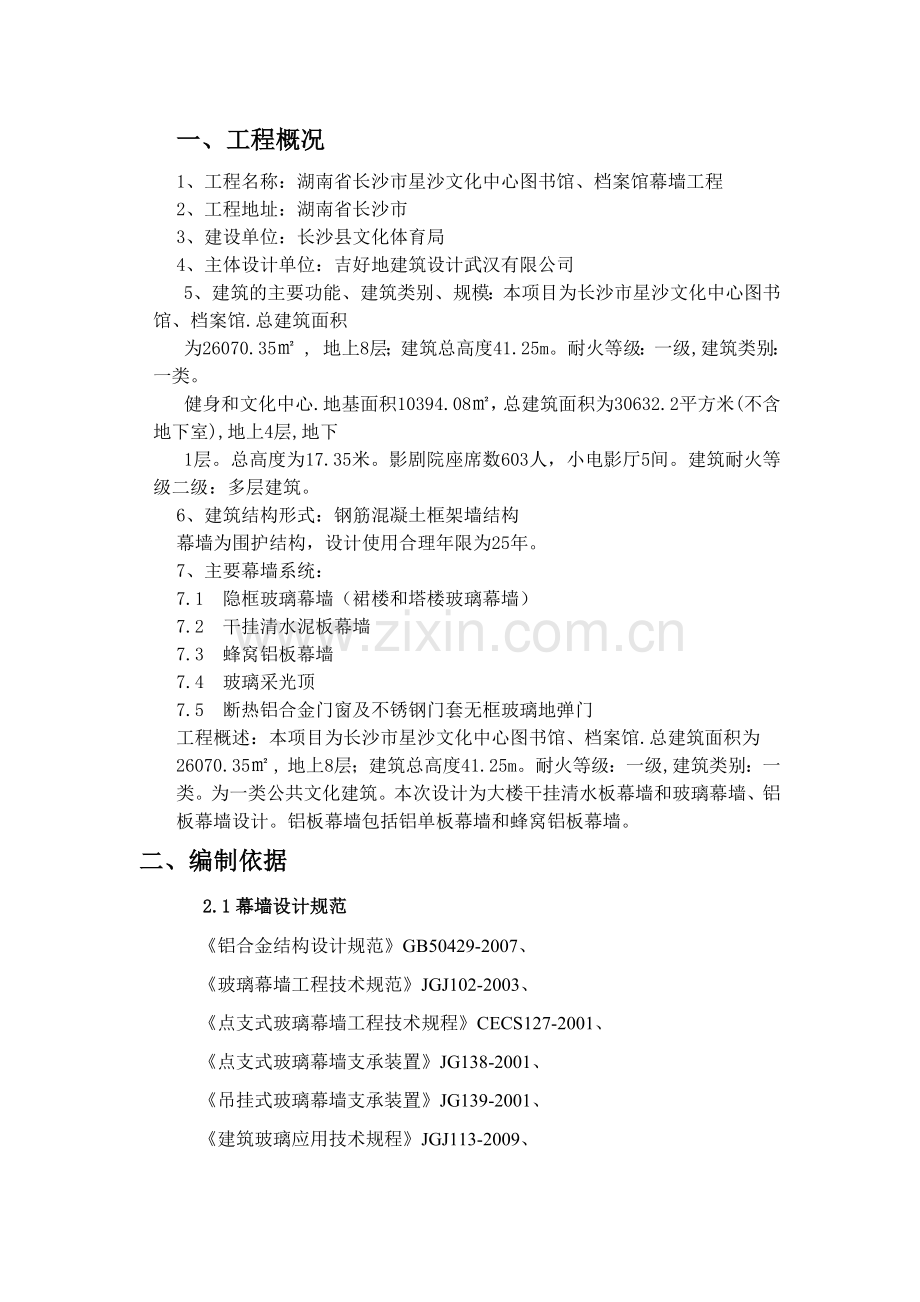

一、工程概况
1、工程名称：湖南省长沙市星沙文化中心图书馆、档案馆幕墙工程
2、工程地址：湖南省长沙市
3、建设单位：长沙县文化体育局
4、主体设计单位：吉好地建筑设计武汉有限公司
5、建筑的主要功能、建筑类别、规模：本项目为长沙市星沙文化中心图书馆、档案馆.总建筑面积
为26070.35㎡ , 地上8层；建筑总高度41.25m。耐火等级：一级,建筑类别：一类。
健身和文化中心.地基面积10394.08㎡，总建筑面积为30632.2平方米(不含地下室),地上4层,地下
1层。总高度为17.35米。影剧院座席数603人，小电影厅5间。建筑耐火等级二级：多层建筑。
6、建筑结构形式：钢筋混凝土框架墙结构
幕墙为围护结构，设计使用合理年限为25年。
7、主要幕墙系统：
7.1 隐框玻璃幕墙（裙楼和塔楼玻璃幕墙）
7.2 干挂清水泥板幕墙
7.3 蜂窝铝板幕墙
7.4 玻璃采光顶
7.5 断热铝合金门窗及不锈钢门套无框玻璃地弹门
工程概述：本项目为长沙市星沙文化中心图书馆、档案馆.总建筑面积为26070.35㎡ , 地上8层；建筑总高度41.25m。耐火等级：一级,建筑类别：一类。为一类公共文化建筑。本次设计为大楼干挂清水板幕墙和玻璃幕墙、铝板幕墙设计。铝板幕墙包括铝单板幕墙和蜂窝铝板幕墙。
二、编制依据
2.1幕墙设计规范
《铝合金结构设计规范》GB50429-2007、
《玻璃幕墙工程技术规范》JGJ102-2003、
《点支式玻璃幕墙工程技术规程》CECS127-2001、
《点支式玻璃幕墙支承装置》JG138-2001、
《吊挂式玻璃幕墙支承装置》JG139-2001、
《建筑玻璃应用技术规程》JGJ113-2009、
《建筑瓷板装饰工程技术规程》CECS101:98、
《建筑幕墙》GB/T21086-2007、
《采暖通风与空气调节设计规程》GB50019-2003、
《地震震级的规定》GB/T17740-1999、
《钢结构防火涂料》GB14907-2002、
《钢结构设计规范》GB50017-2003、
《高层民用建筑钢结构技术规范》JGJ99-98、
《高层建筑混凝土结构技术规程》JGJ3-2010、
《高层民用建筑设计防火规范》GB50045-95(2005年版)、
《高处作业吊篮》GB19155-2003、
《金属与石材幕墙工程技术规范》JGJ133-2001
2.2结构设计规范
《工程抗震术语标准》 JGJ/T97-95
《工程网络计划技术规程》 JGJ/T121-99
《公共建筑节能设计标准》 GB50189-2005
《混凝土结构后锚固技术规程》 JGJ145-2004
《混凝土结构设计规范》 GB50010-2010
《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004
《既有居住建筑节能改造技术规程》 JGJ129-2004
《建筑表面用有机硅防水剂》 JC/T902-2002
《建筑材料放射性核素限量》 GB6500-2010
《建筑防火封堵应用技术规程》 CECS154：2003
《建筑钢结构焊接技术规程》 JGJ81-2002
《建筑隔声评价标准》 GB/T50121-2005
《建筑工程抗震设防分类标准》 GB50223-2008
《建筑工程预应力施工规程》 CECS180：2005
《建筑结构荷载规范》 GB50009-2012
《建筑结构可靠度设计统一标准》 GB50068-2001
《建筑抗震设防分类标准》 GB50223-2008
《建筑抗震设计规范》 GB50011-2010
《建筑设计防火规范》 GB50016-2006
《建筑物防雷设计规范》 GB50057-2010
《冷弯薄壁型钢结构技术规范》 GB50018-2002
《民用建筑隔声设计规范》 GB50018-2010
《民用建筑热工设计规范》 GB50176-93
《民用建筑设计通则》 GB50352-2005
《膜结构技术规程》 CECS158：2004
《夏热冬冷地区居住建筑节能设计标准》 JGJ134-2010
《夏热冬暖地区居住建筑节能设计标准》 JGJ75-2003
《预应力筋用锚具、夹具和连接器应用技术规程》 JGJ85-2010
《中国地震动参数区划图》 GB18306-2001
《中国地震烈度表》 GB/T17742-2008
《建筑制图标准》 GB/T 50104-2001
《建筑结构静力计算手册 (第二版) 》
2.4铝材规范：
《建筑用隔热铝合金型材-穿条式》 JG/T175-2005
《建筑用铝型材、铝板氟碳涂层》 JG/T133-2000
《铝合金建筑型材第1部分基材》 GB5237.1-2008
《铝合金建筑型材第2部分阳极氧化、着色型材》 GB5237.2-2008
《铝合金建筑型材第3部分电泳涂漆型材》 GB5237.3-2008
《铝合金建筑型材第4部分粉末喷涂型材》 GB5237.4-2008
《铝合金建筑型材第5部分氟碳漆喷涂型材》 GB5237.5-2008
《铝合金建筑型材第6部分隔热型材》 GB5237.6-2004
《铝及铝合金彩色涂层板、带材》 YS/T431-2000
《一般工业用铝及铝合金板、带材》 GB/T3880.1～3-2006
《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2000
《有色电泳涂漆铝合金建筑型材》 YS/T459-2003
《变形铝及铝合金牌号表示方法》 GB/T16474-1996
《变形铝及铝合金状态代号》 GB/T16475-2008
《变形铝及铝合金化学成份》 GB/T3190-2008
《建筑装饰用铝单板》 GB/T23443-2009
2.5金属板及石材规范：
《干挂饰面石材及其金属挂件》 JC830.1、2-2005
《建筑装饰用微晶玻璃》 JC/T872-2000
《建筑幕墙用瓷板》 JG/T217-2007
《建筑瓷板装饰工程技术规范》 CECS101:98
《铝幕墙板、板基》 YS/T429.1-2000
《铝幕墙板、氟碳喷漆铝单板》 YS/T429.2-2000
《建筑幕墙用铝塑复合板》 GB/T17748-2008
《铝塑复合板用铝带》 YS/T432-2000
《天然板石》 GB/T18600-2001
《天然大理石荒料》 JC/T202-2001
《天然大理石建筑板材》 GB/T19766-2005
《天然花岗石荒料》 JC/T204-2001
《天然花岗石建筑板材》 GB/T18601-2001
《天然花岗石板材》 GB/T18601-2009
《天然石材统一编号》 GB/T17670-2008
《天然石材术语》 GB/T13890-2008
《建筑装饰工程石材应用技术规范》 DB 11/T512-2007
2.6钢材规范：
《钢分类》 GB/T13304.1、2-2008
《钢铁牌号表示方法》 GB/T221 -2008
《钢及合金术语》 GB/T20566-2006
《建筑结构用冷弯矩形钢管》 JG/T178-2005
《不锈钢棒》 GB/T1220-2007
《不锈钢冷轧钢板和钢带》 GB/T3280-2007
《不锈钢冷加工钢棒》 GB/T4226-1984
《不锈钢热轧钢板和钢带》 GB/T4237-2007
《不锈钢丝》 GB/T4240-2009
《建筑用不锈钢绞线》 JG/T200-2007
《不锈钢小直径无缝钢管》 GB/T3090-2000
《擦窗机》 GB19154-2003
《彩色涂层钢板及钢带》 GB/T12754-2006
《低合金钢焊条》 GB/T5118-1995
《低合金高强度结构钢》 GB/T1591-2008
《建筑幕墙用钢索压管接头》 JG/T201-2007
《耐候结构钢》 GB/T4171-2008
《高碳铬不锈钢丝》 YB/T096—1997
《焊接结构用耐候钢》 GB/T4172-2000
《合金结构钢》 GB/T3077-1999
《结构用无缝钢管》 GB/T8162-2008
《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002
《冷拔异形钢管》 GB/T3094-2000
《碳钢焊条》 GB/T5117-1999
《碳素结构钢》 GB/T700-2006
《碳素结构钢和低合金结构钢热轧薄钢板及钢带》 GB912-2008
《碳素结构钢和低合金结构钢热轧厚钢板及钢带》 GB/T3274-2007
《优质碳素结构钢》 GB/T699-1999
《预应力筋用锚具、夹具和连接器》 GB/T14370-2000
《不锈钢和耐热钢牌号及化学成分》 GB/T20878-2007
《碳素结构钢冷轧钢板和钢带》 GB/T11253-2007
《建筑装饰用搪瓷钢板》 JG/T234-2008
2.7胶类及密封材料规范：
《建筑密封材料术语》 GB/T14682-2006
《建筑密封胶分级及要求》 GB/T22083-2008
《丙烯酸酯建筑密封胶》 JC/T484-2006
《幕墙玻璃接缝用密封胶》 JC/T882-2001
《彩色涂层钢板用建筑密封胶》 JC/T884-2001
《石材用建筑密封胶》 GB/T23261-2009
《丁基橡胶防水密封胶粘带》 JC/T942-2004
《干挂石材幕墙用环氧胶粘剂》 JC/T887-2001
《非结构承载用石材粘胶剂》 JC/T989-2006
《工业用橡胶板》 GB/T5574-1994
《混凝土建筑接缝用密封胶》 JC/T881-2001
《建筑窗用弹性密封剂》 JC485-2007
《建筑密封材料试验方法》 GB/T13477.1～20-2002
《建筑用防霉密封胶》 JC/T885-2001
《建筑用硅酮结构密封胶》 GB16776-2005
《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005
《建筑用硬质塑料隔热条》 JG/T174-2005
《建筑装饰用天然石材防护剂》 JC/T973-2005
《聚氨酯建筑密封胶》 JC/T482-2003
《聚硫建筑密封胶》 JC/T483-2006
《丙烯酸建筑密封胶》 JC/T484-2006
《绝热用岩棉、矿棉及其制品》 GB/T11835-2007
《绝热用硬质酚醛泡沫制品(PF)》 GB/T20974-2007
《建筑绝热用聚氨酯泡沫塑料》 GB/T21558-2008
《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-1999
《石材用建筑密封胶》 GB23261-2009
《橡胶袖珍硬度计压入硬度试验方法》 GB/T531-1999
《修补用天然橡胶胶粘剂》 HG/T3318-2002
《中空玻璃用弹性密封胶》 JC/T486-2001
《中空玻璃用丁基热熔密封胶》 JC/T914-2003
《中空玻璃用复合密封胶条》 JC/T1022-2007
2.8门窗及五金件规范：
《封闭型沉头抽芯铆钉》 GB/T12616-2004
《封闭型平圆头抽芯铆钉》 GB/T12615-2004
《紧固件螺栓和螺钉》 GB/T5277-1985
《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/T3103.1-200
《紧固件机械性能螺栓、螺钉和螺柱》 GB/T3098.1-2000
《紧固件机械性能螺母、粗牙螺纹》 GB/T3098.2-2000
《紧固件机械性能螺母、细牙螺纹》 GB/T3098.4-2000
《紧固件机械性能自攻螺钉》 GB/T3098.5-2000
《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB/T3098.6-2000
《紧固件机械性能不锈钢螺母》 GB/T3098.15-2000
《紧固件机械性能抽芯铆钉》 GB/T3098.19-2004
《紧固件术语盲铆钉》 GB/T3099-2004
《紧固件 螺栓、螺钉、螺柱和螺母通用技术条件》GB/T16938 -2008
《铝合金门窗》 GB/T8478-2008
《螺纹紧固件应力截面积和承载面积》 GB/T16823.1-1997
《十字槽盘头螺钉》 GB/T818-2000
《地弹簧》 QB/T3884-1999
《铝合金门插锁》 QB/T3885-1999
《平开铝合金窗把手》 QB/T3886-1999
《铝合金撑挡》 QB/T3887-1999
《铝合金窗不锈钢滑撑》 QB/T3888-1999
《铝合金门窗拉手》 QB/T3889-1999
《铝合金窗锁》 QB/T3900-1999
《铝合金门锁》 QB/T3901-1999
《推拉铝合金门用滑轮》 QB/T3902-1999
《闭合器》 QB/T3893-1999
《外装门锁》 QB/T2473-2000
《弹子插芯门锁》 GB/T2474-2000
《叶片门锁》 QB/T2475-2000
《球型门锁》 QB/T2476-2000
《铜合金铸件》 GB/T13819-1992
《锌合压铸件》 GB/T13821-1992
《铝合金压铸件》 GB/T15114-2009
《铸件尺寸公差与机械加工余量》 QB/T6414-1999
《建筑门窗五金件 插销》 JG214-2007
《建筑门窗五金件 传动机构用执手》 JG124-2007
《建筑门窗五金件 旋压执手》 JG213-2007
《建筑门窗五金件 合页(铰链)》 JG125-2007
《建筑门窗五金件 传动锁闭器》 JG126-2007
《建筑门窗五金件 滑撑》 JG127-2007
《建筑门窗五金件 滑轮》 JG129-2007
《建筑门窗五金件 多点锁闭器》 JG215-2007
《建筑门窗五金件 撑挡》 JG128-2007
《建筑门窗五金件 通用要求》 JG212-2007
《建筑门窗五金件 单点锁闭器》 JG130-2007
《建筑门窗内平开下悬五金系统》 JG168-2004
《钢塑共挤门窗》 JG207-2007
《电动采光排烟窗》 JG189-2006
2.9相关物理性能级测试方法：
《玻璃幕墙工程质量检验标准》 JGJ/T139-2001
《玻璃幕墙光学性能》 GB/T18091-2000
《采暖居住建筑节能检验标准》 JGJ132-2001
《彩色涂层钢板及钢带试验方法》 GB/T13448-2006
《钢结构工程施工质量验收规范》 GB50205-2001
《混凝土结构工程施工质量验收规范》 GB50204-2002
《建筑防水材料老化试验方法》 GB/T18244-2000
《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007
《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001
《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000
《建筑外门窗保温性能分级及检测方法》 GB/T8484-2008
《建筑外窗采旋光性能分级及检测方法》 GB/T11976-2008
《建筑外窗抗风压性能分级及检测方法》 GB/T7106-2002
《建筑门窗空气声隔声性能分级及检测方法》 GB/T8485-2008
《建筑外窗气密性能分级及检测方法》 GB/T7107-2002
《建筑外窗水密性能分级及检测方法》 GB/T7108-2002
《建筑装饰装修工程质量验收规范》 GB50210-2001
《金属材料室温拉伸试验方法》 GB/T228-2002
3、设计参数
（1）长沙市:基本风压为0.35KN/㎡；基本雪荷载为0.45KN/㎡；
（2）长沙市抗震设防烈度六度，0.05g；
（3）本项目所在地地面粗糙度类别C类；
（4）最大温差80℃温度。
三、材料要求
1、玻璃：
1.1.1玻璃一：24mmLOW-E中空玻璃（TP6+12A+TP6），内片为6mm钢化透明玻璃，浅蓝色
1.1.2玻璃二：24mmLOW-E中空玻璃（TP6+12A+TP6），内片为6mm钢化透明玻璃，浅蓝色(断热铝合金门窗)
1.1.3玻璃三：12mm钢化玻璃（无框地弹门）
1.1.4玻璃四：中空夹胶玻璃（TP10LOW-E+12A+10TP+1.52pvb+10TP）、（TP6LOW-E+12A+6TP+1.14pvb+6TP）,采光顶处
玻璃的强度设计值应符合下表 N/mm2

种 类
厚度（mm）
大 面
侧 面
浮法玻璃
5~12
28
19.5
15~19
24
17
≥20
20
14
钢化玻璃
5~12
84
58.8
15~19
72
50.4
≥20
59
41.3

2、铝型材、铝合金百叶
2.1结构计算要求：
所选型材应满足风压变形时强度和刚度（挠度）要求。据此要求，选择符合要求的型材截面尺寸。由于不同牌号和状态的铝型材，其强度设计值不一样，所以还需根据计算选择符合要求的牌号和状态的铝材，本工程选用的铝材为6063-T5 。
2.2表面处理的要求：
2.3为防腐蚀，所有铝合金型材可视面均做处理，表面处理方式有：阳极氧化、电泳涂漆、粉末喷涂、氟碳喷涂。
2.4铝合金型材表面处理层的厚度应满足下表的规定：
表面处理方法
膜厚级别
（涂层种类）
厚度t（μm）
平均膜厚
局部膜厚
阳极氧化
不低于AA15
t≥15
t≥12
电泳涂漆
阳极氧化膜
B
t≥10
t≥8
涂 膜
B

t≥7
复合膜
B

t≥16
粉末喷涂
-

40≤t≤120
氟碳喷涂
-
t≥40（三涂)
t≥34（三涂）
3. 干挂清水混凝土板：
干挂清水板：30mm厚清水混泥土板。
预制混凝土挂板的特点主要有：
3.1. 工业化生产，产品品质能够充分保证,减少施工现场施工环节,缩短施工工期；
3.2. 立面分割尺寸大，可塑性强，饰面表现形式、色泽多种多样，连接构造可靠且赋予变化，从而能够实现建设方、设计方的构想；
3.3. 耐久性好，挂板使用年限基本能与结构使用年限相同；
3.4. 挂板的构造形式能够满足建筑物节能、保温要求；
3.5. 挂板产品其混凝土朴实厚重的特点是其它材料不可比拟的，其建筑物独有的成熟、稳重感，是其它墙体材料无法代替的。
3.6.本方案所选用的水泥板的质量等级均为优等品。
4、蜂窝铝板
1、本项目外墙铝板幕墙采用25mm厚铝蜂窝板, 通常讲的铝蜂窝板是指面底板是铝板、蜂窝芯是由铝箔制成的正六方形的蜂窝状结构和利用专用金属胶黏剂复合而成的铝面板与铝蜂窝夹芯结构。充分利用正六方形独特的力学性能和稳定性，它表现出来突出特点有：强度大、比重轻、刚度大、表面平整、隔音隔热等。外层铝板厚度不小于1.0mm，内层铝板厚度不小于0.8mm,表面氟碳烤漆处理。颜色待建筑师和业主确定样品之后再定。
结构钢：用于干挂清水板幕墙以及铝板幕墙以及部分钢板预埋件及转接件等。干挂清水板幕墙龙骨、铝板幕墙用钢龙骨、预埋件及后置埋板等表面均采用热镀锌处理，并为锚件、附件和管线提供孔洞开口，和隐蔽连接。
钢配件（角钢、预埋件等）：用于幕墙连接系统，均做隐蔽处理和热浸镀锌防腐处理。钢材采用国产优质钢，钢结构方管、角钢、预埋件、钢转接件等采用Q235B;表面热浸镀锌处理，其膜厚度大于45μm;不锈钢螺栓采用奥氏体不锈钢。
五金配件：连接螺栓，幕墙配件等，主要用于幕墙开启窗、铝合金玻璃门等，选用国产优质产品。缝的处理： 中性硅酮密封胶。
焊缝：见钢结构说明，要求外观均匀,打磨光滑一致
四、主要性能指标
1.抗风压性能
本工程抗风压性能等级为1级
按GB/T 21086-2007的规定，抗风压性能分9级，如下表：
表中P3为风荷载标准值，其含义是在P3作用下，幕墙主要受力杆件的相对挠度值不应大于L/180（L—杆件长度），其绝对挠度值应在20mm(业主要求)以下。在幕墙主要受力杆件的设计计算中，还需考虑与风压标准值对应的设计值，并考虑与地震（温度）等作用的组合，在这些组合作用下，幕墙主要受力杆件的最大应力不得大于材料的设计强度值。所以，确定幕墙风压变形指标的关键数值是风荷载标准值。根据《玻璃幕墙工程技术规范》JGJ102-2003、《金属与石材幕墙工程技术规范》JGJ133-2001及《建筑结构荷载规范》GB50009-2012 计算后风荷载标准值：大面为1.0Kpa
2.水密性能
本工程水密性能等级为2级
根据GB/T21086规定，水密性能按下表分级。
分级代号
1
2
3
4
5
分级指标值△P/Pa
固定部位
500≤△P＜700
700≤△P＜1000
1000≤△P＜1500
1500≤△P＜2000
△P≥2000
可开启部位
250≤△P＜350
350≤△P＜500
500≤△P＜700
700≤△P＜1000
△P≥1000
按规范要求按不低于700Pa选值，可开启部分与固定部分同级。
3.气密性能：
在标准状态下，压力差为10Pa的空气渗透量q为分级依据，其分级指标应符合下表规定。
地区分类
建筑层数、高度
气密性能分级
气密性能指标小于
开启部分qL
(m3/m·h)
幕墙整体qA
(m3/m2·h)
夏热冬暖地区
10层以下
2
2.5
2.0
10层及以上
3
1.5
1.2
其他地区
7层以下
2
2.5
2.0
7层及以上
3
1.5
1.2
气密性能将影响幕墙的保温性能，所以q值应尽量小。但根据气密性能与雨水渗透性能相当的原则。
在本工程中气密性能为2级。
4.空气隔声性能
幕墙的空气隔声性能系指通过空气传到建筑幕墙外表的噪声，经幕墙反射，吸收和其它能量转化后的减少量。

建筑幕墙空气隔声性能分级
分级代号
1
2
3
4
5
分级指标值Rw/dB
　25≤Rw＜30
30≤Rw＜35
35≤Rw＜40
40≤Rw＜45
Rw≥45
空气隔声性能根据中空玻璃和清水板的有效隔声量为32dB，确定为2级。
5.平面内变形性能
玻璃幕墙平面内变形性能，非抗震设计时，应按主体结构弹性层间位移角限值进行设计；抗震设计时，按主体结构弹性层间位移角限值的3倍进行设计。
主体结构楼层最大弹性层间位移角
结 构 类 型
建筑高度H/m
钢筋混凝土结构
框架
H≤150
150＜H≤250
H＞250
板柱-剪力墙
1/550
—
—
框架-剪力墙，框架-核心筒
1/800
—
—
筒中筒
1/800
线性插值
—
剪力墙
1/1000
线性插值
1/500
框支层
1/1000
线性插值
—
多、高层钢结构
1/1000
—
—
注1：表中弹性层间位移角=Δ/h, Δ为最大弹性层间位移量，h为层高。
注2：线性插值系指建筑高度在150m~250m间，层间位移角取1/800（1/1000）与1/500线性插值。

建筑幕墙平面内变形性能分级值
分级代号
1
2
3
4
5
分级指标值γ
γ＜1/300
1/300≤γ＜1/200
1/200≤γ＜1/150
1/150≤γ＜1/100
γ≥1/100
注：表中分级指标为建筑幕墙层间位移。
由于本工程主体结构为钢筋混凝土框架剪力墙结构，平面变形性能按2级设计。
6． 耐撞击性能:
按GB/T 21086-2007规定，本幕墙工程耐撞击性能指标不应低于下表中的2级。
建筑幕墙耐撞击性能分级
分级指标
1
2
3
4
室内侧
撞击能量E/(N·m）
700
900
＞900
—
降落高度H/mm
1500
2000
＞2000
—
室外侧
撞击能量E/(N·m）
300
500
800
＞800
降落高度H/mm
700
1100
1800
＞1800
注1：性能标时应按：室内侧定级值/室外侧定级值。例如：2/3为室内2级，室外3级。
注2：当室内侧定级值为3级时标注撞击能量实际测试值，当室外侧定级值为4级时标注撞击能量实际测试值。
例如：1200/1900室内1200 N·m，室外1900 N·m。
7、材料力学性能及质量标准：
1、钢材
钢材采用国产优质钢.钢转接件等采用Q235，强度设计值215MPa；不锈钢螺栓采用奧氏体不锈钢A2-70；其抗拉强度为700MPa。
结构材料性能指标，应符合下列最低要求：
钢结构的钢材应符合下列规定：
