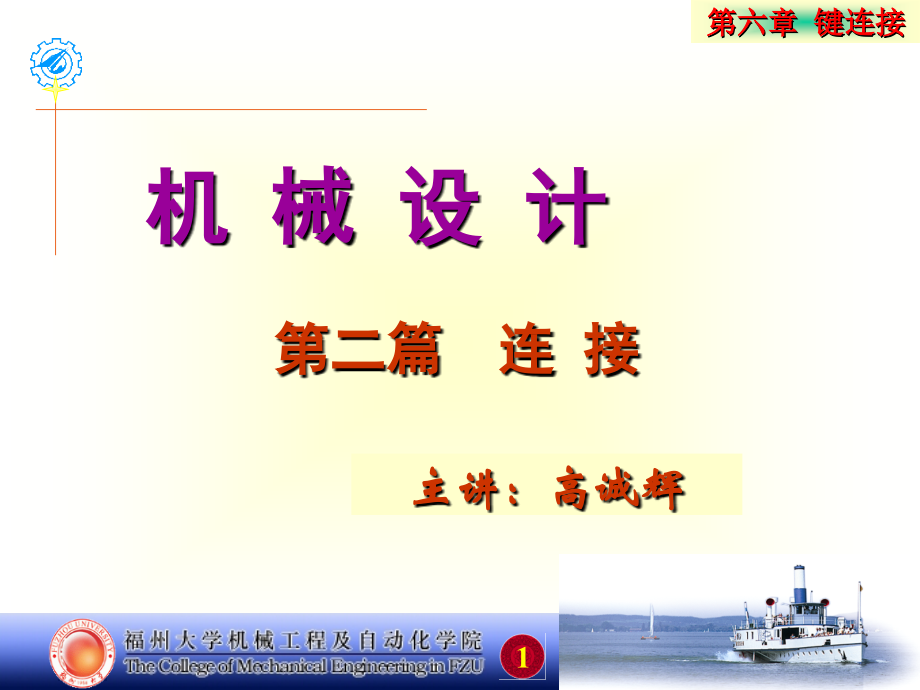

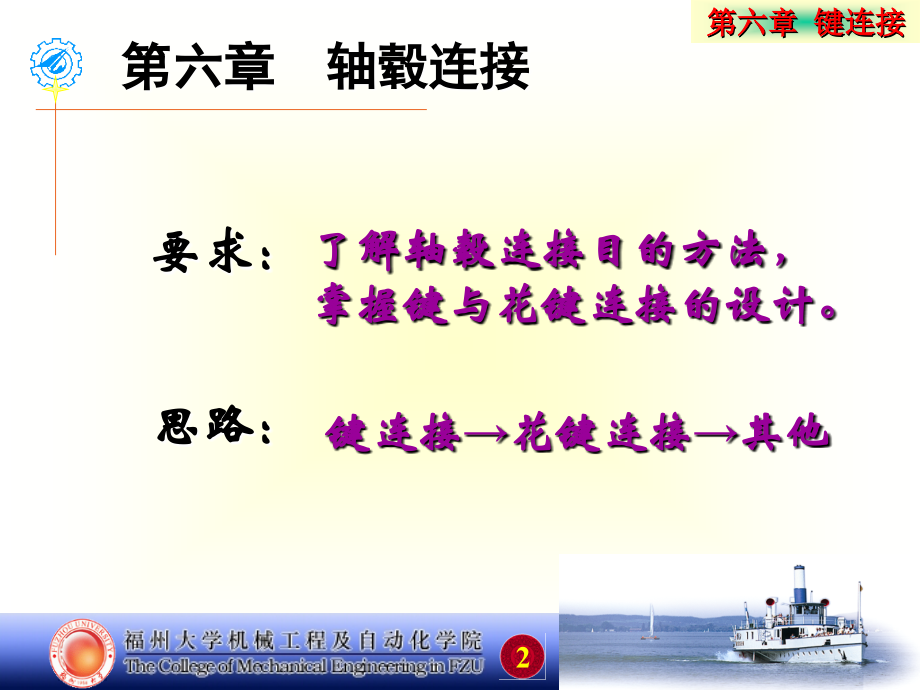

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,第六章 键连接,#,机 械 设 计,主讲：高诚辉,第二篇 连 接,第六章 轴毂连接,要求：,了解轴毂连接目的方法，掌握键与花键连接的设计。,键连接花键连接其他,思路：,轴毂连接目的与类型,目的：,使轴上零件与轴周向固定以传递转矩。,轮辐,轮毂,轮缘,轴,轴毂连接目的与类型,类型,花键联接,键联接,销联接,过盈配合联接,型面联接,目 录,6-1,键连接,6-3,其它轴毂连接简介,6-2,花键连接,一,.,类型、工作原理,1.,平键连接,工作面：,两侧面，键上表面与轮毂之间有间隙。,工作原理：靠侧面的挤压与剪切来传递扭矩。,d,F,F,T,6-1,键连接,键是标准零件,根据用途，平键又可分为：普通平键、导向平键和滑键。,a,）普通平键,静联接,当零件必须在轴上移动时，采用动联接,导键和滑键。,A,型,(,圆头,),B,型,(,方头,),C,型,(,单圆头,),b,）导键,键固定在轴上，零件移动。,用于轴向移动量较小时。,c,）滑键,键固定在毂上，沿轴上键槽移动。,用于轴向移动量较大时。,平键联接结构简单、装配方便、对中性能好。,2.,半圆键联接,键可在槽中摆动，键槽对轴削弱大。,工作面是两侧面。,工作原理：靠侧面的挤压来传递扭矩。,特点：用于锥形轴、轻载。,3.,楔键联接,键的上表面有,1100,的斜度，轮毂键槽底面也有,1100,的斜度。,工作面是上、下两面。侧面有间隙。,3.,楔键联接,特点：,偏心，不能用于高速及对中要求高的场合。,工作原理：,靠,摩擦力,和,偏压力,来传递扭矩。,主要,次要,T,主要,4.,切向键联接,由两个斜度为,1100,的楔键装配在一起。,工作面是上、下两面。其中一个工作面通过轴心平面。,工作原理：靠,挤压力,和,摩擦力,来传递单向扭矩。,次要,4.,切向键联接,特点：对中性差，用于低速、重载、轴直径,100mm,。,传递双向扭矩时，用两切向键，相隔,120,0,130,0,。,二,.,平键连接的计算,6-1,键连接,1.,计算步骤,（,1,）选择类型,（,2,）定键尺寸,轴径,d,键,bh,L,毂,L,键,普通平键,L,键,=L,毂,-(5,10)mm,且符合标准系列。,（,3,）强度校核,失效形式,静连接,动连接,磨损,耐磨性,压溃,挤压强度,键常用材料：,45,、,Q275,（,B,600MPa,）,6-1,键连接（平键的计算）,静连接：,式中：,A,型（圆头）,B,型（方头）,C,型（单圆头）,强度计算,动连接：,有效长度,注意：两个普通平键相隔,180,0,考虑受载不均,只能,按,1.5,个计算。,动连接：,若计算结果强度不足，措施？,为什么两平键相隔,180,0,，切向键隔,120,0,130,0,，半圆键布置在同一直线上？,6-2,花键连接,工作面,:,键齿侧面。,工作原理：,靠齿侧面的挤压和剪切传递扭矩。,可用于静联接和动联接。,1.,特点,优点：,1,）键齿分布均匀，受力合理；,2,）齿与轴一体，应力集中小，强度高；,3,）齿多，承载能力高；,4,）对中性好，导向性好。,缺点：,需专门设备，成本高。,2.,类型,矩形花键,内径定心,渐开线花键,齿形定心,特点：,承载能力大，使用寿命长，定心精度高，用于大尺寸，大载荷时。,特点：,应用广泛，定心精度高，承载能力大，轴和毂的配合面都要磨，毂孔,HRC40,。,轻系列,轻载,中系列,中载,矩形花键,渐开线花键,3.,花键联接的计算,失效形式,强度计算,静联接,动联接,磨损,耐磨性,压溃,挤压强度,静联接：,式中：,平均直径,齿数,载荷不均系数,0.7,0.8,齿工作长度,齿侧工作高度,动联接：,6-3,其它轴毂连接简介,销是标准件。,一,.,销连接,作用,常用材料：,35,，,45,钢。,结构形式,1.,型面连接,2.,胀紧连接,二,.,无键连接,作业,作业：,P115/4,
