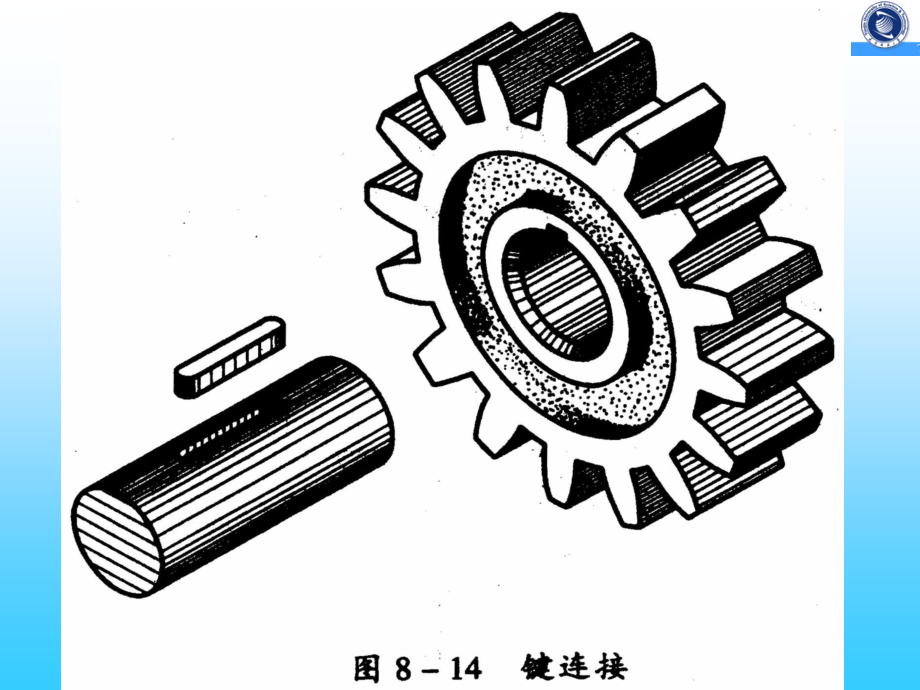

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,键 连 接,键,轴,皮带轮,键连接是先将,键,嵌入,轴上的键槽内,，再对准,轮毂上的键槽,，把轴和键同时插入孔和槽内，当轴转动时，通过键连接使轮与轴一起转动，达到传递动力的目的。,一、功用,:,主要用作轴上零件的周向固定并传递转矩；有的使轴上零件沿轴向移动时起导向作用,特点,:,属于可拆连接，具有结构简单、工作可靠，装拆方便以及标准化等特点，应用广泛,普通平键,半圆键,楔键连接,常用的键有,普通平键连接,、,半圆键连接,和,楔键连接,等。,二、类型及应用,:,松键连接,平键连接,薄型平键,导向平键,花键连接,紧键连接,切向键连接,（一）类型,（二）应用,平键连接,工作面：,两侧面,键与键槽之间的挤压力,传递转矩,特点：,加工容易、装拆方便、对中性良好。用于传动精度要求较高的场合,（,1,）普通平键,1,、分类,（端部形状不同）,圆头平键,单圆头平键,平头平键,A,立铣刀加工键槽。定位好，应用最广。轴的应力集中大，用于轴中间,B,盘铣刀加工键槽，应力集中小，应用少。但对于尺寸较大的键，用紧定螺钉压紧，以防松动,C,立铣刀加工键槽，用于轴端，结构简单、装拆方便,2,、平键是标准件,规格采用：,b*h*l,标记：国标 键 型号,b*h*l,GB/T 1096,键,A 16*10*100,B,C,GB/T 1096,键,16*10*100,GB/T 1096,键,16*100,A,：可以省略,h,：可以省略,注意：,用于薄壁结构和特殊场合。（,b,一定时，,h,较小）,（,2,）薄型平键,（,3,）导向平键,用于轴上零件轴向移动量不大的场合,移动量较大时采用滑键连接,滑键：,键随轮毂移动,潘存云教授研制,起键螺孔,固定螺钉,导向键：,键不动，轮毂轴向移动,左右两个孔放螺钉,导向平键比普通平键长，为防止键体在轴中松动，用两个螺钉将其固定在轴上键槽中,中部设有起键螺孔，以便拆卸,半圆键连接,1,、工作面,两侧面,2,、应用,用于轻载或辅助性连接。,尤其是锥形端部的连接,楔键连接,上下两表面,1,、工作面,2,、应用,用于精度要求不高，,转速较低，,承受双向或有振动的转矩,切向键连接,1,、工作面,上下两表面,2,、应用,用于轴颈,100mm,对中要求不高，传扭大的低速场合,切向键连接,工作面,两侧面,1,、特点,优点：键齿数多，承载能力强，应力,集中小，对轴和毂的强度削弱也小；,轴上零件与轴的对中兴好，导向性好。,缺点是成本较高,2,、应用,用于定心精度要求较高和载荷较大的场合,3,、分类,矩形花键,：,齿廓为直线，采用小径定心,渐开线花键,：,齿廓为渐开线，能自定心，常用于传递载荷较大，轴径较大，大批量的场合,三、平键连接的选用,:,1,、平键连接采用,基轴制,配合,2,、平键连接类型及应用范围,松连接：用于导向平键,正常连接：用于载荷不大的场合,紧密连接：用于载荷较大、有冲击和双向,转矩的场合,3,、平键连接选用,选择类型：工作要求和使用特点,选择,b*h:,依据轴径（即轴的公称直径）,选择,L:,依据轮毂的长度,L,1,.,静联接取,L=L,1,-,（,5,10,）,mm.,应符合标准长度系列,校核强度,选择并标注键连接的轴毂公差,4,、平键连接的强度问题,（,1,）、主要失效形式,适当增加键和轮毂的长度,轴上间隔,180,。,布置双键,强度校核时按照,1.5,个键进行,（,2,）、增强键连接强度的方法,工作面受挤压而被压溃,（,3,）、强度校核,键的有效工作长度,A:l=L-b,B:l=L,C:l=L-b/2,1,、销的功用,固定零件间的相对位置,用于轴毂件或其他零件间的连接,充当过载剪断元件,(2),销的种类,圆柱销,圆锥销,销 连 接,2,、销的类型及应用,（,1,）、按照用途来分,定位销,连接销,安全销,连接。传递较小载荷，直径按结构和经验确定，,必要时校核其挤压和剪切强度,固定。受小载荷，直径按照结构确定，数目不,少于两个,充当过载剪断元件。直接按销的剪切强度计算，,过载,20,30,时即应被剪断,（,2,）、按照形状来分,圆柱销,圆锥销,异形销,销与孔过盈配合。主要用于定位，也用作连接销,和安全销，不宜经常装拆，销孔需铰制,具有,1:50,的锥度，小端为标准值，自锁性好，,主要用于定位，也用作连接销，,销孔需铰制,开口销通常与槽形螺母合用，锁定螺纹连接件，,实现防松,异形销,便于装拆，,可用于盲孔,适用于有冲,击的场合,适用于承受振动,和变载荷的联接,销尾可分开，能防止松脱，多用于振动冲击场合,弹性圆柱销：用弹簧钢带卷制而成，,具有弹性，用于冲击振动场合,开口销：是一种防松零件，,用于锁紧其它紧固件。,带螺纹锥销,槽销,开尾锥销,
