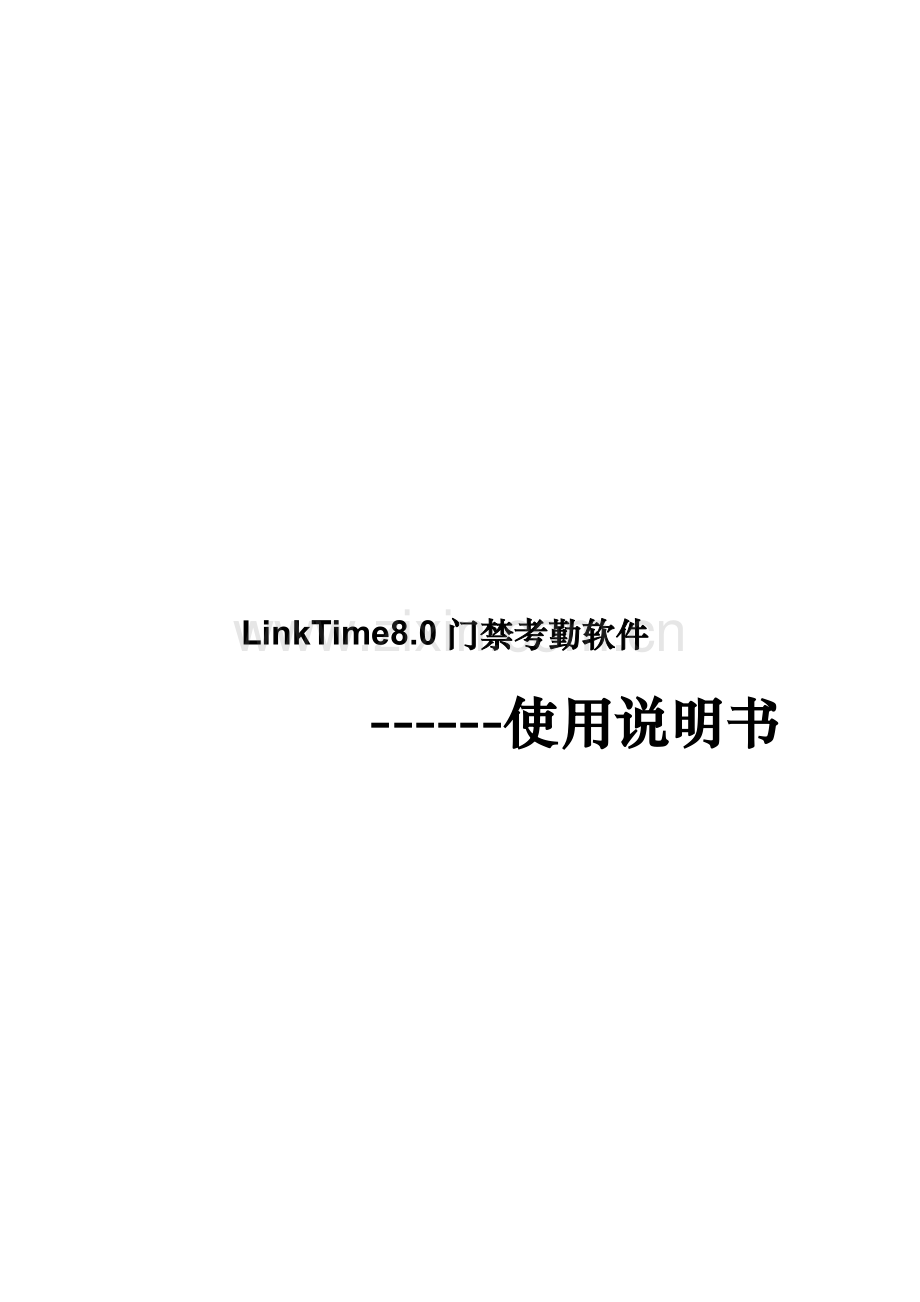

LinkTime8.0门禁考勤软件 ------使用说明书目录第一章系统功能特性 2 第二章系统要求 4 第三章软件安装、注册 5 第四章快速操作说明 7 第五章软件操作说明 10 5.1 系统（S） 10 5.2 用户（Z） 13 5.3 时间组（T） 20 5.4 控制器（A） 21 5.5 电子地图（M） 30 5.6 考勤管理（K） 34 5.6.1 考勤设置（U） 34 5.6.2 班次设定（V） 39 5.6.3 人员排班（W） 40 5.6.4 日常事务（X） 42 5.6.5 数据处理（Y） 43 5.6.6 统计报表（Z） 44 5.7 实时事件（E） 49 5.8 历史事件（L） 50 5.9 窗口（W） 53 5.10 帮助（H） 56 第一章系统功能特性 LINKCARD菱卡智能网络门禁控制系统软件(简称LinkTime)是基于Windows2000/xp上运行的多用户多任务系统。该操作管理软件具有图形控制界面，楼宇层平面可由CAD获取。数据库采用Access2000系统，支持TCP/IP协议，实现局域网和互联网之间的数据服务，支持SQL7.0数据库服务器，全面实现网络应用。系统支持Modem自动远程拨号，数据远程网络。开放型的数据库提供ODBC访问接口，方便其它厂商的设备集成。 LinkTime是基于Windows/NT操作系统上的32位应用系统，并且有多种不同的程序和一些动态链接库组成。可以在任何一台PC进行全功能操作。友好的界面，极其方便灵活的操作将使您用来得心应手。 LinkTime 软件主要特性： Effective高效高速安全的通讯程序，可以持续不停地实时收集各PTU控制器产生的事件，将所有收集的事件进行分类，定时保存至硬盘，对于报警信息则立即发出报警声或语言提示。系统为每个PTU控制器配置一条“Priority Communication Passage”（优先通讯通道）系统程序，能通过使用这条通道获得对所有DPU控制器的优先控制权，并且管理在线和离线DPU控制器的通讯通道，自动重新连接离线控制器。 safe安全完善的使用授权许可管理，完全保障了用户合法的使用权力。32种操作权限，给用户对系统进行层次管理，提供更安全可靠的方法。对系统重要的数据进行加密存贮，保证重要的数据文件的高度安全性。 Convenient方便用户可以通过界面上的图标，清晰地掌握菜单中的功能。这样可以非常容易地对用户进行个人资料登记，授权，增加，删除，修改和查询操作，以及个人照片的编程。同时也可以分组分部门进行登记。最多管理255个组成部门，7500个用户/持卡人。 Time时间系统可在365天内任意指定时间组合，124组用户进行时间定义。每个门点可以授权16组不同时间组，7组节假日时间定义。每组数量不受限制，2组临时时间组。临时日期一旦经过系统可自动通知所有控制器调整日期安排。系统自动校准控制器的时钟，保证事件时间和门禁控制的准确性。 Capacity容量 LinkTime软件支持127个DPU控制器，多达508个控制点，2,032个模拟或数字输入点，2,032个C型继电器输出。可记录500万条报警事件，100万条普通事件，100万条异常事件，100万条正常读卡事件。最多可管理255个组成部门，7,500个用户/持卡人，足以满足任何企事业单位的需要。 Real-Time实时四个独立的事件信息窗口可同时实时显示和监视事件的发生。对每类事件的实时监视，可以独立停止和恢复；独立对每类事件可定义32组过滤条件组合；可按事件类别进行排序，并可打印事件报告。对已处理和未处理的报警事件进行色彩区分，并可以自动排列事件窗口的显示方式。 Responsible可靠系统特别为高度安全领域如：国家部门、军事重地、高科技研究、银行、博物馆、监狱等重要机构设计了卡和密码共同使用进入；卡和指纹识别混合使用进入。LINKCARD菱卡智能网络门禁控制系统软件还支持多卡开门，需要2-8张有效卡同时在规定的时间范围内开门才有效。另外，为方便用户，该软件还可以设置8位超级密码，按一定的方式输入，即可和刷卡一样进入相应的门。第二章系统要求开始安装LinkTime软件之前，请确认计算机满足以下最小系统要求： 1. PIII500以上的处理器； 2. 128MB以上内存； 3. VGA或更高分辨率的监视器； 4. 24倍速CD-ROM驱动器； 5. 1GB以上的可用硬盘空间； 6. 有空余的串行通讯端口； 7. 键盘和鼠标； 8. Microsoft Windows98-2、Windows Me、Windows2000/XP或Windows NT操作系统。第三章软件安装、注册 3.1 安装 LINKCARD菱卡 LinkTime软件的安装步骤： 1．启动计算机并进入Windows(98 / ME / NT / 2000/xp )； 2．将LinkTime安装盘插入CD-ROM驱动器； 3．在开始菜单中选择运行； 4．在“打开”框中（如图3—1），输入LinkTime CD所在的位置：路径：\ setup.exe。例如：E：\ setup.exe ；图3—1 5. 并单击确定按钮； 6. 按屏幕提示进行操作。当出现输入序列号时（如图3—2），请打开产品供应商提供的软件安装光盘上的注册码记事本，该文件包括所以的注册信息。图3—2 7. 安装完毕后，将在计算机桌面上生成LinkTime快捷方式图标。 3.2 注册 LinkTime软件第一次运行时，必须对其进行注册。双击LinkTime快捷方式图标，将会出现如图3—3所示的用户注册对话框，在空白框中按要求输入LinkTime软件授权用户名称和注册码，然后单击注册按钮。注册码由Keyking销售商提供给各用户，且与授权用户一一对应。如果输入的注册码不对，请作如下检查： =确保所输入注册码字母大小写及空格完全正确。 =如果使用右边的小键盘，确保上面的Num Lock键已经打开。 =请勿用字母“I”代替数字“1”。 =请勿用字母“O”代替数字“0”。图3—3 如果您的注册码输入都是正确的，系统将提示注册成功，如图3-4。系统注册完毕后，LinkTime已能正常运行。第四章快速操作说明 1、连接硬件把控制器、前端设备（包括读感器、电锁、出门按钮等）、通信转换器和电脑都按照《硬件使用说明》上的接线要求连接起来，设置好控制器的地址并通电。确定每一个控制器都有唯一地址，保证所有连接在RS485总线上或系统上的地址都不相同。 2、运行LinkTime8.0 在桌面双击LinkTime8.0图标或者直接运行C:\Program Files\ AccessTime\ LinkTime.exe 文件； 3、设置通讯端口和波特率在参数设置里设置通讯端口和波特率，具体请看5.1.1； 4、增加控制器在控制器（A）的控制器属性（K）里增加控制器，具体请看5.4节；或者点击自动搜索按钮，软件即可自动搜索控制器。如果电脑能与控制器成功通信则通信转换器的红绿灯会闪亮。 5、编辑门的参数在控制器（A）的门的属性（D）里编辑门的参数和门的状态时间组，具体请看5.4.2节；在这里我们要把门的参数和门的状态时间组都要设置正确，否则会影响后面的合法卡刷卡开门。注：此过程根据用户需要来更改，也可全部保留缺省设置；生手建议略过此步骤。 6、设置门的用户时间组（D）具体请看5.4.2节；合法用户只能在软件授予其的时间内和门禁点中刷卡开门。如果门的状态时间组或者用户的状态时间组或者用户的门禁权限三者有一者不符合开门要求，门都不会打开，所以当我们的用户卡刷卡不能开门时软件主要从这三方面检查。注：此过程根据用户需要来更改，也可全部保留缺省设置；生手建议略过此步骤。 7、增加部门点击设置部门（点击菜单栏中的用户（Z）的下拉列菜单中的设置部门（D）或工具栏的第一个图标均可），在弹出的对话框中新增部门即可。部门设置好后，当我们在后面的新增人员时就可以直接选择已经增加了的部门。具体见5.2.1 8、注册卡（卡注册表）点击设置部门（点击菜单栏中的用户（Z）的下拉列菜单中的卡注册表（Z）或工具栏的第四个图标均可），只有把卡先注册我们才能把卡授予用户，具体请看5.2.4节； 9、增加人员、发卡（人员资料）点击人员资料（点击菜单栏中的用户（Z）的下拉列菜单中的人员资料（U）或工具栏的第二个图标均可），然后单击新增按钮，输入新用户姓名等，并选择使用门禁卡，到具体请看5.2.5节。 10、授权（门禁权限表）发完卡后，我们需要给已经发了卡的人员授予开门权限；点击人员门禁权限表（点击菜单栏中的用户（Z）的下拉列菜单中的人员门禁权限表（A）或工具栏的第三个图标均可），到具体请看5.2.3节。快速使用流程表正确连接控制器（设置地址）、前端设备（读卡器）、转换器和电脑（门禁软件）运行门禁软件，设置通信端口和波特率。检测控制器地址和能否与电脑成功连接（红绿灯闪亮），或者增加手动控制器。设置（增加）部门设置一批新卡新增人员（用户）为用户授予门的时间组和门的权限设置门的参数（包括门的属性和门的状态时间组）刷卡开门温馨提示：若按上述步骤未能正确设置用户刷卡开门，则应重复按照步骤检查每一步的设置是否正确，或者认真学习软件的每一个功能的操作及含义。根据实事事件的显示找出何种原因致使不能正常刷卡开门。正确理解和设置好门的属性和门的状态时间组里的所以设置，正确授予用户门禁权限。第五章软件操作说明菜单栏：工具栏： 5.1 系统（S）在主界面的菜单栏上单击系统（S），将出现如图5—3所示的下拉式菜单，即系统子菜单；在系统子菜单里您可以选择参数设置、操作员管理、更改密码、备份数据库、恢复数据库、修复数据库、系统操作日志和退出系统七项功能。图5—3 图5—4 5.1.1 参数设置（S）点击参数设置（S），弹出如图5—5所示对话框。在里面我们可以通过复选框设置通讯所用的串行端口。还可以校准时钟，可设置年、月、日、时、分、秒，设置完成后单击设置时钟图标即可。最后还可设置报警事件声音提示，可选择主机喇叭或声卡音箱来发出报警声音，设置声音文件的位置，则在异常刷卡事件及报警设备事件时会发出警报。设置完后，单击测试图标，即可听到从所选发声器传来的报警声。图5—5 设置完毕以上所有参数后，点击确定按钮，各项参数被保存，系统处于正常工作状态。如点击取消按钮，则退出通讯设置。 5.1.2 操作员管理(O) 系统允许多个操作员同时存在，并可根据岗位的不同赋予不同的权限。只有系统管理员（System）才能增加、删除操作员，以及设置各操作员的权限。操作员只能在自己权限内进行各项操作。单击图5—3中的操作员管理，将出现图5—4所示的对话框。 5.1.2.1增加操作员在图5—4所示的对话框中单击添加按钮，再在图5—6中输入操作员名称，备注，密码，在复选框中选择相应的操作权限。图5—6 5.1.2.2删除操作员在图5—4所示的对话框中选择要删除的操作员，然后单击删除按钮即可。 5.1.3 更改密码(P) 为防止非操作人员进入系统更改数据，LinkTime8.0软件设有凭密码进入功能；LinkTime8.0安装完后的系统管理员缺省密码为“system”，所有的字母都是小写，请注意关闭电脑键盘的“Caps lock”键，新增加的操作员缺省密码为空。用户在使用时可任意更改，具体方法为：单击系统子菜单（图5—3）中的更改密码，在随后出现的对话框（图5—7）中输入旧密码，然后输入新密码，再次输入新密码后单击确定按钮即可(密码20位以内，无字母数字的限制), 这样就成功修改该次登陆进入软件的操作员的密码了。图5—7 5.1.4 备份数据库(B) 为防止数据因外部原因丢失，操作员在设置完系统参数和用户资料后，应备份好数据，以便在必要时恢复。备份的数据内容包括点地址参数、门参数、联动设置门禁组、卡片库、用户资料及所有操作员设置的各项参数。备份数据时应在图5—8中指明该文件所在的路径，然后单击确定按钮即可。系统在备份完数据后，将出现如图5—9所示的提示信息，然后单击确定按钮，至此，所有的手动输入信息都已备份在您所指定的文件中。门禁系统的所有设置数据都保存在软件安装目录下的ACCESSDB.mdb文件内，此文件可以用Office2000中的ACCESS2000数据库软件打开。 5.1.5 恢复数据库(R) 当控制器在线时，单击系统子菜单中的恢复数据库，系统将会提示您（如图5—10）：恢复完数据将覆盖当前数据库的所有资料，建议先做一次备份。如果当前有其他程序或网络工作站连接到系统数据库，将导致恢复失败，必须将它们关闭。单击是（Y）按钮继续，并在弹出的对话框中（如图5—11）指明数据文件所在的路径，然后单击确定\即可恢复数据。图5—10 数据恢复完毕后，单击确定按钮回到AccessTime8.0登录界面。 5.1.6 修复数据库(I) 单击系统子菜单中的修复数据库，系统将会提示您（如图5—11-B），然后单击确定即可修复数据。图5—11-B 5.1.7 系统操作日志(L) 可以查看计算机记录系统发生的更改和系统登录等信息。 5.1.8 退出系统(X) 单击系统子菜单中的退出系统，即可退出AccessTime8.0系统回到计算机桌面。 5.2 用户（Z）在主界面的菜单栏上单击用户（Z），将出现如图5—12所示的下拉式菜单，即用户子菜单；在用户子菜单里您可以进行设置部门、人员资料、人员门禁权限表、卡注册表和批量新增人员的设置。 4.2.1 设置部门(D) 单击用户（Z），再选择设置部门，将会出现如图5—13所示的部门定义对话框。在此对话框中，列出了所有的部门，我们可以利用功能键新增部门（最大为256批）、删除部门、编辑数据和刷新数据。图5—12 图5—13 5.2.1.1 新建部门单击图5-13中的文件 / 新建部门按钮或者快捷图标，将出现图5—14所示的对话框，在部门资料对话框中输入部门编码及部门名称，单击确定按钮即可完成新增部门。如要再需新增另一部门，则重复单击新建部门按钮即可。图5—14 5.2.1.2 删除部门在图5—13中，选中某一需要删除的部门，然后单击删除部门按钮即可。 5.2.1.3 修改部门在图5—13中，选中某一需要修改的部门，然后单击修改部门按钮。将弹出如图5—15所视部门资料对话框，编辑完后确定即可。图5—15 5.2.2人员资料(U) 单击人员资料，弹出如图5—16所示的人员资料表对话框。在对话框中列出了所有的用户资料。从用户列表中可以观查看到用户卡的发布情况，也可以新增、删除或编辑持卡用户；也可筛选、查找人员；还可输出为Excel及Text文档；打印设置用法同Word中的打印设置相似。图5—16 5.2.2.1增加用户单击图5—16界面中的新增按钮，将会弹出如图5—17人员资料属性对话框。图5—17 如果该用户需要使用门禁卡，请务必填将“使用门禁卡”前面的选项打勾，并且从已注册的卡库中选择好一张没人使用的卡给该用户使用。 5.2.2.2用户详细资料在图5—17界面中，在用户详细资料栏里输入相应的用户姓名、员工编号、部门、电话、地址。在使用门禁卡前的方框处点击左键将其打勾，然后点击卡库进入选择卡对话框(如图)选择其中一张已经注册了的卡。单击确定按钮，将返回到图5—16界面。注：我们可以直接在卡的区号和卡号的空格中输入我们将要授予该用户的卡的区号和卡号，但前提是我们的卡库中已经注册了这张卡，否则将弹出错误提示对话框, 如图5—18-B。我们也可以点击卡库进入卡库选取一张卡，如图5—18-A所示。卡的区号是指读感器在读取智能卡的某一存储区的信息。卡号是指智能卡在该存储区的序号排列，是区别不同卡的一种依据。当我们无法在卡的表面得知该卡的区号和卡号时，我们可以在系统中的某一读感器上刷卡，然后在在软件中的异常刷卡记录中得知该卡的区号和卡号。如图5—18-C 图5—18-A 5—18-B 5—18-C 5.2.2.3相片功能在图5—17界面中，用光标单击导入按钮，即可在指定的位置载入该用户的相片文件（任意格式）。单击清除则去掉已插入的图片。 5.2.2.4编辑用户在图5—16中，选中某一需要编辑的用户，然后单击编辑按钮。将弹出如图5—17所视对话框，编辑完后确定即可。 5.2.2.5 删除用户在图5—16中，选中某一需要删除的用户，然后单击删除按钮，出现如图5—19所示的对话框，单击是（Y）即可删除该人员 5—19 5.2.2.6 刷卡区域单击刷卡区域按钮，弹出图5—20界面，可设定指定人员刷卡区域号。此功能在作区域防跟随时才有作用。图5—20 5.2.2.7 筛选用户设置查找条件,包括筛选项目、起始范围、终止范围等等。设定选择好后，单击确定按钮就可立即查询，如图5—21所示。图5—21 5.2.2.8 查找用户字数值是要查找人员的序号，还可设置是否区分大小写，也可设置匹配，在查询字段中可选择要查找的选项。设置完成后可单击第一条得到查询结果。如果符合条件的结果有多个，也可单击下一条来得到不同的结果，如图5—22所示。图5—22 5.2.2.9 页面设置、预览、打印。用法和Word一样。 5.2.2.10 导出Excel和Text文档。系统会将人员表格转换成Excel或Text文档 5.2.3人员门禁权限表其中可分别看到各用户有权限通过的门名称、所属控制器、门地址及门禁时间组名称。图5—23 单个人员权限的设定：先选定人员（图5—23左边），选择某个门（图5—23右边），然后点鼠标右键，选择24hour或白班等其它门禁时间组(具体设置参见4.4.2.7）。单击复制定义来源，可将所选定的人员权限复制下来，再选定别的人员，单击粘贴定义来源，可将刚才所选人员的权限赋予另一人员，或者单击设置部门权限，可将刚才所选人员的权限赋予本部门的所有人员。 5.2.4 卡注册表在系统卡注册表中，不仅可以看到已经注册的卡，还可以添加一批新卡及删除一批旧卡。选定一批旧卡，上面有序号、卡的区号、起始卡号和卡的数量,单击删除批次就可删除一批卡片。在注册一批新卡中，可设定卡的区号、起始卡号和卡的数量。设定好之后单击增加批次就可增加一批卡号了。 5.2.4.1 增加批次在图5—24-A中输入卡的区号、起始卡号、需要增加的卡的数量三个参数，然后单击右下角的增加批次按钮，便可增加完成。图5—24-A 区号卡号图5—24-B 当增加完一批卡后，批次的序号会自动加一。本系统只能按照维庚Wiegand26格式输入卡号和区号，如图5—24-B所示。如果卡上没有任何标示，则请到最近的读卡器上去刷卡，然后在实时事件的“异常刷卡事件”找到您刚才刷卡的记录（跟您刷卡的时间对应的那条记录），找到该卡的相应区号和卡号。本系统最多能输入255批卡，感应卡总数最多不超过7500张。注：在本系统中，请使用连号的ID或者IC 卡。 5.2.5 批量新增人员我们在增加批量人员时，将会弹出5—25的对话框，我们必须在点击查询进入卡库中选择起始卡号，然后在新增数量列中输入要增加的人数，系统将自动把该部门的新增人员通过数字顺序的形式排列出该次的批量增加人员。我们可以在人员资料表中再单独修改每个人员的详细资料。这样我们就可以避免重复输入同一个部门内的人员的相同信息。我们在输入人数时不能超过该批量注册卡的总数。图5—25 5.2.5.1 批量卡的设置可设置卡的区号、起始卡号、新增数量、刷卡密码和失效日期。卡的区号和起始卡号需要点击查询进入选择卡对话框中选择其中一个起始卡号。如图5—26所示。图5—26 5.2.5.2 批量人员设置可选定批量加入的部门及从指定的人员复制门禁权限。此外还有查询功能：单击查询按钮，会弹出图5—23所示界面。选定左边人员，则右边可显示该人员的可进入门权限。 5.3 时间组（T）在主界面的菜单栏上单击时间组（T），将出现时间组（T）下拉式菜单，如图5—27在此菜单中您可以设置临时时间组和特殊时间组。 5.3.1 临时时间组在时间组（T）下拉式菜单中单击临时时间组（L），将会出现如图5—28示的系统临时日期组对话框；此对话框日期为最新的一个星期，可设置两组。在对话框中选择好需要定义的临时日期（在该临时日期产生何种动作或状态，由后面门的状态时间组里定义），再单击右上角退出图标即可。临时日期为一次性有效，过期自动取消。图5—27 图5—28 5.3.2 特殊时间组在时间组（T）下拉式菜单中单击特殊时间组（T），将会出现如图5—29所示的系统特殊时间组对话框通过双击选择好（红色显示）需要定义的特殊日期组（在该特殊日期组产生何种动作或状态，由后面门的状态时间组里定义），取消择可以通过再单击该日期即可（还原兰色），再单击右上角退出按钮即可。特殊日期永久有效，除非人为取消或删除。可设置S1到S7七组数据，足够一般节假日的设置。图5—29 5.4 控制器（A）在主界面的菜单栏上单击控制器（A），将出现控制器（A）下拉式菜单，如图5—30此菜单中您可以设置控制器属性、门的属性、控制点的状态和设置点的联动参数。图5—30 5.4.1 控制器属性（K）用鼠标选择主菜单栏的控制器（A），单击控制器属性（K），系统将进入如图5—31界面：图5—31 5.4.1.1 新增控制器在图5—31界面中，单击新增控制器按钮，将出现图5—32所示新增控制器提示对话框，依照预先在控制器DPU8804或DPU8802硬件部分设好的地址，输入相应的控制器物理地址、控制器名称，再单击确定按钮。图5—32 5.4.1.2 删除控制器在图5—31界面中，用光标选中某一需要删除的控制器，单击删除控制器按钮，将出现图5—33所示提示框，选择是按钮，该控制器将被删除。选择否按钮，该控制器被保留。图5—33 5.4.1.3 修改名称在图5—31界面中，用光标选中某一需要修改名称的控制器，单击修改名称按钮，将出现图5—34所示提示框，输入新的控制器名称，然后单击确定按钮。图5—34 5.4.1.4 自动搜索单击自动搜索按钮可自动搜索并添加网络上的门禁控制器，将出现图5—35所示提示框。建议采用此方法。注意等待的时间可能会比较久，约1分钟。 5.4.1.5 刷新状态单击刷新状态按钮可显示最新的门禁控制器在线情况。 5.4.1.6 下载当前控制器参数选定一个控制器，然后单击下载当前控制器参数按钮可将选定控制器的最新参数由本地电脑下载到当前控制器上。 5.4.1.7 下载所有控制器参数单击下载所有控制器参数按钮可将所有控制器的最新参数由本地电脑下载到所有控制器上。 5.4.2 门的属性（D）用鼠标选择主菜单栏的控制器（A），单击门的属性（D），系统将进入如图5—36界面：图5—36 在界面的左边是门名称、控制器和门地址。而在界面的右边则分别是门的参数、门的状态时间组、门的用户授权时间组和授权用户名单。可分别设置各自的参数值。 5.4.2.1门的参数设置门的名称：例如：大门、仓库门（只要明白和方便即可）门类型：单向读卡和双向读卡（双向是指进门和出门都安装读感器，并要刷卡才能把门打开）门磁：常开和常闭（必须根据实际选用的门磁选择）出门按钮：常开和常闭（必须根据实际选用的出门按钮选择）门锁：连续和触发（必须根据实际选用的电锁选择，连续未要连续供电才能锁住门的电锁，即要开锁就要断电；出发则刚好相反）门锁动作时间：继电器的动作时间，通常设为5秒（例如连续供电的电锁动作时则会断电5秒钟）门开超时报警：当门正常开启后，门磁开始动作，如超过设定时间不关门，则系统会产生报警信号，超时报警时间通常设为30秒。读卡方式：单卡确认和多卡确认（单卡开门是指用户凭自己的一张有效卡即可开门，而多卡则需要多个用户一起在规定时间内读卡才能开门）多卡数量：是指要多张卡一起确认时才能开门的卡总数（例如选择3，则我们可以在授权开该门的用户中任意组合3张卡即可开门，并且刷卡间隔不能超过5秒，最多可以设置8卡开门）。若为单卡开门则该设置无效。首卡常开：是指在规定时间内，第一张（只要有权开该门的用户即可）有效卡刷卡开门后，该门保持常开状态（不锁），直到规定时间后回到正常状态，可选择首卡常开有效还是无效；胁迫密码：意思是指当持卡者被人劫持时，为保证持卡者的生命安全，持卡者输入胁迫码后门能打开，但同时向控制中心报警，控制中心接到报警信号后就能采取相应的应急措施，胁迫码必须设为4位数；超级密码：指超级用户只需输入8位超级密码而不需要刷卡就能开门，例如超级密码是“12345678”，那么超级密码持有者只需先按“*”键，再输入“12345678”，最后按“#”键，即可不需要刷卡就能进门。注意：超级密码每个门只有一个。 5.4.2.2读卡器参数设置读卡器类型：建议选自动检测（一般选择Wiegand 26）；指示灯：是指读卡器指示灯的物理接法，可选为阴极或阳极；读卡间隔：读感器连续识别两卡的间隔时间，一般设为2秒。建议：读卡间隔选项按需要更改，读卡器和指示灯取系统默认值 5.4.2.3 区域参数包括双向APB，区域APB，进入区域、退出区域。如果该门使用的是双向读卡，当将双向APB设为有效，则某用户刷卡进入门之后，出去时必须再刷一次卡。如果出去时没有刷卡，则下次禁止进入大门。当将区域APB设为有效，则指定用户必须从规定的门进入规定的区域。可设置进入区域和退出区域，则必须从指定区域进入，然后从另一个指定区域出来。 5.4.2.4 门参数的复制和粘贴在图5—36界面中，可通过定义复制按钮和定义粘贴按钮对门的参数进行复制和粘贴。通过光标选中某一已设置好参数的门点，然后单击定义复制按钮，再通过光标选中需要编辑参数的另一门，单击定义粘贴按钮，则复制的门参数已被粘贴到相应门点上。设置完后单击右上角关闭按钮回到在图5—2所示的主菜单界面。 5.4.2.5 门的状态时间组单击门的状态时间组将出现如图5—37所示的界面。图5—37 在图5—37中，选中某一项后，单击编辑状态时间段按钮或双击该项，将会弹出如图5—38所示的对话框，在状态开始时间项中输入或选择门状态发生作用的开始时间；在进入状态项中点击下行箭头，将出现图5—39所示下拉菜单，在此菜单栏中选择门处于何种状态。休眠状态是用于系统不读卡（即休息）时所处状态；锁常开状态是用于使用“首卡开门”功能时所处状态；安全状态是指系统处于正常等待读卡状态；密码状态是用于使用“卡加密码”开门功能时所处状态； APB状态是用于使用“防跟随检测”功能时所处状态。有效日期复选框中选择门处于该状态的有效日期（星期日-星期一、或特殊时间S1-S7、或临时时间T1-T2）。单击确定按钮即可图5—38 图5—39 其中星期日到星期六为永久时间组，可设置以后每一天门的状态时间段门的属性。S1到S7为特殊时间组，设置日期参看前面时间组的设置，然后可自定义门的属性，包括状态开始时间、结束时间及进入状态的设置。T1和T2为两个临时时间组，然后设置门的属性同上。例如我们设置全天都可以刷卡开门则点击第一行即弹出如图5—38对话框，把从星期天到星期六都打钩，在状态打开时间设成0时0分，进入状态为安全即可。 5.4.2.6 门状态时间组的复制和粘贴在图5—37界面中，可通过定义复制来源按钮和粘贴属性按钮对门的状态时间组参数进行复制和粘贴。通过光标选中某一已设置好参数的门点，然后单击定义复制来源按钮，再通过光标选中需要编辑参数的另一门，单击粘贴属性按钮，则复制的门参数已被粘贴到相应门点上。要使所有门状态时间组的属性相同，则单击左下角粘贴所有属性。设置完后单击右上角关闭回到在图5—2所示的主菜单界面。 5.4.2.7 门的用户授权时间组单击门的状态时间组将弹出如图5—40所示的界面。选择时间组（反蓝）单击编辑授权时间段按钮或双击该项，将会弹出如图5—41所示的对话框，在授权开始时间项中输入或选择门状态发生作用的开始时间；在授权终止时间项中输入或选择门状态发生作用的终止时间；在有效的日期时间组复选框中选择门处于该状态的有效日期（星期日-星期一、或特殊时间S1-S7、或临时时间T1-T2）。时间组名称可以更改，例如：白班、晚班、行政班等。然后单击确定按钮回到在图5—39所示的界面。图5—40 图5—41 5.4.2.8 门的用户授权时间组的复制和粘贴在图5—40界面中，可通过定义复制来源按钮和粘贴属性按钮对门的用户授权时间组参数进行复制和粘贴。通过光标选中某一已设置好参数的门点，然后单击定义复制来源按钮，再通过光标选中需要编辑参数的另一门，单击粘贴属性按钮，则复制的门参数已被粘贴到相应门点上。要使所有的门的用户授权时间组属性相同，则单击左下角粘贴所有属性。设置完后单击右上角关闭回到在图5—2所示的主菜单界面。 5.4.2.9 授权用户名单单击授权用户名单将出现如图5—42所示的界面。图5—42 在该对话框中可以设置每个人员的门禁权限，与在人员门禁权限表中设置是一样的，只要在用户授权时间组选择一个时间组，人员即可在该权限门禁点进行正常读卡。 5.4.3 控制点的状态（S）用鼠标选择主菜单栏的控制器（A），单击控制点的状态（S），系统将进入图5—43界面：在此对话框中，能手控指定的门，使指定的门手动打开或关闭。图5—43 5.4.3.1 手动打开与关闭在图5—43界面中，选择控制器栏中需要进行手动控制的控制器（确保控制器与电脑正常连接），然后再选中指定控制器中的点中的某一个门，单击手动按钮，该点将被手动强行打开；右键单击该选项，将出现图5—44界面（点类型为门）；而选中指定控制器中的点中其它的某一项，对着该选项单击右键，将出现图5—45界面（点类型为输入输出点）。其中各状态前面已作说明。图5—44 图5—45 5.4.3.2 恢复自动模式当某点经过手动控制以后，必须回到自动模式，该点才能重新接受系统的内部参数控制，刷卡才会有效。在图5—44或图5—45界面中，单击恢复自动模式（Y），该点即恢复为自动模式。 5.4.3.3 恢复全部自动模式在图5—43界面中，选择控制器栏中需要恢复自动模式的控制器，然后单击全部自动按钮，该控制器所有点即恢复为自动模式。单击关闭按钮，系统将回到在图5—2所示的主菜单界面。 5.4.4 设置点的联动参数门禁控制器中具有板内内部点互锁联动功能的目前只限于DPU8802和DPU8801。可任意设置每块控制板中各点的互锁，相互制约，加强控制器的功能，提高安全性，特别是和银行、机关等高安全性要求的场所。 PTU6602还可以利用任何的事件信息来产生各种控制动作，例如门点异常打开时，控制器能被设置自动锁上另外相关的门点和产生报警信号。烟感、湿干等模拟或数字、开关量状态信号接入控制器带有的辅助输入输出点，可控制灯光、CCTV、消防报警等设备。点击控制器属性，设置点的联动参数。进入如图5—48所示界面，图5—48所示界面的设置表示门锁1和门锁2随输入点1的打开或关闭而打开或关闭。在图5—48的界面中点击添加，将会出现图5—46界面；点击编辑，将会出现图5—47界面。注意：在设置联动的时候不能出现条件矛盾的情况，否则联动将不会作用。若设置辅助输出点联动则要设置让其恢复常态的条件，因为辅助输出点不会自动恢复常态。图5—46 图5—47 图5—48 5.5 电子地图（M）在主界面的菜单栏上单击电子地图（M），将出现电子地图（M）下拉式菜单，如图5—49，在此菜单中您可以新建地图（N）、打开地图（O）、设计地图（D）、删除地图（E）、关闭所有打开地图（L）、图库（B）。图5—49 5.5.1新建地图（N）单击新建地图（N），将出现如图5—50所示界面：图5—50 5.5.1.1 保存地图编辑好一个电子地图，然后单击保存。第一次存储，系统会让你给定保存路径，以后就自动保存到该目录。 5.5.1.2 另存为可将该电子地图另外给定一个存储路径。 5.5.1.3 地图重命名可将该电子地图另外命一个名。 5.5.1.4 加载背景可在电子地图上加入一个图片（JPG、BMP、JPEG等格式的建筑平面图）作为背景。 5.5.1.5 删除背景可在该电子地图上删除背景图片。 5.5.1.6 添加点单击添加点会出现如图5—51所示界面。选定要添加的点，单击确定即可。图5—51 5.5.1.7 删除点可删除选定的点 5.5.1.8 点的属性单击点的属性将弹出如图5—52所示的界面：图5—52 5.5.1.9 关闭退出地图编辑，若没有存盘，系统会自动提示存盘。 5.5.2 打开地图单击打开地图，系统会自动要求给定一个路径，给定路径后就可继续编辑。 5.5.3 设计地图单击设计地图，系统会自动弹出如图5—53所示界面。选定要再设计的地图，单击打开地图即可。 5.5.4 删除地图
