智能化多媒体会议系统

方案设计书

南京烨培科技有限公司
二O一0年四月

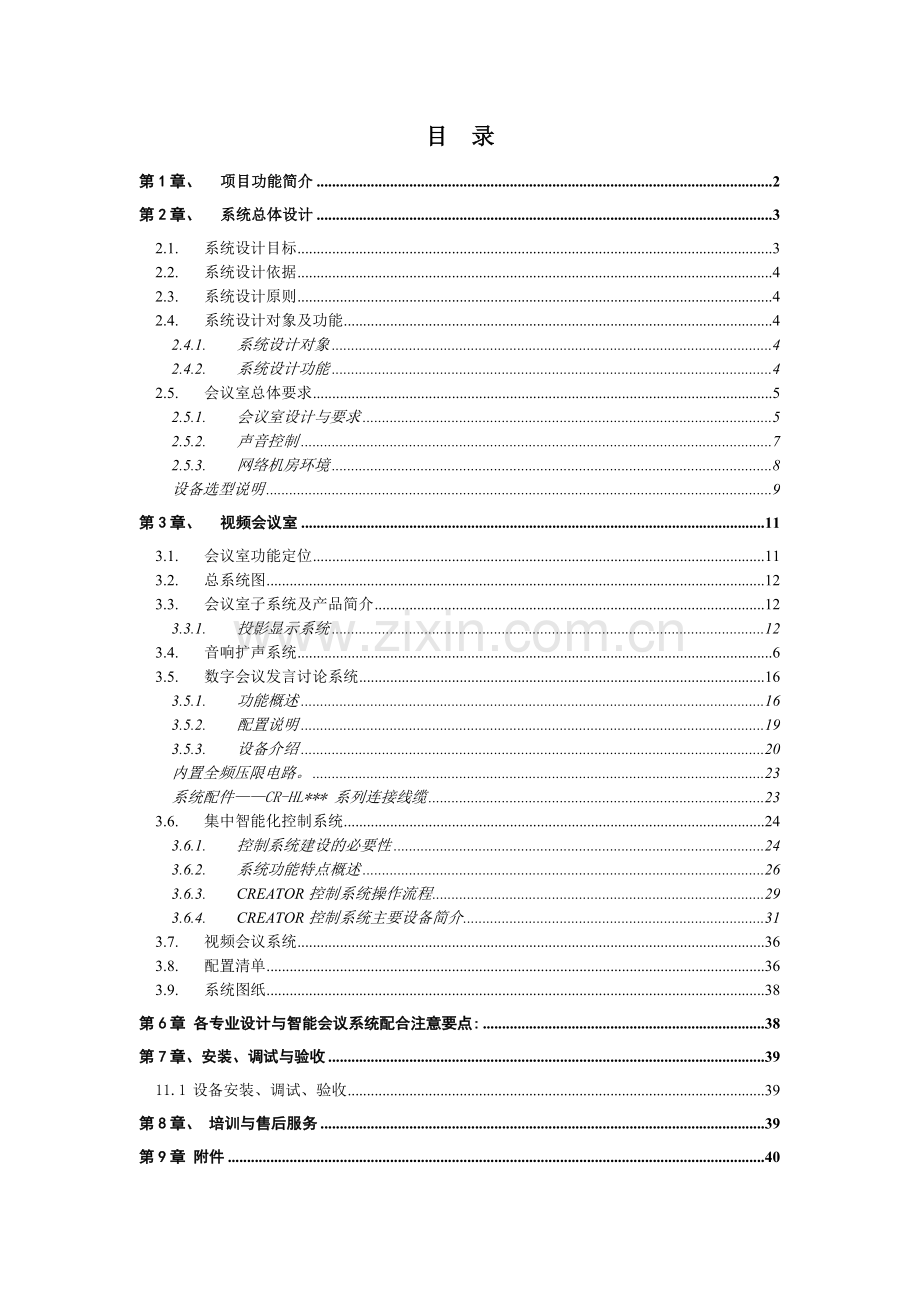

目 录
第1章、 项目功能简介 2
第2章、 系统总体设计 3
2.1. 系统设计目标 3
2.2. 系统设计依据 4
2.3. 系统设计原则 4
2.4. 系统设计对象及功能 4
2.4.1. 系统设计对象 4
2.4.2. 系统设计功能 4
2.5. 会议室总体要求 5
2.5.1. 会议室设计与要求 5
2.5.2. 声音控制 7
2.5.3. 网络机房环境 8
设备选型说明 9
第3章、 视频会议室 11
3.1. 会议室功能定位 11
3.2. 总系统图 12
3.3. 会议室子系统及产品简介 12
3.3.1. 投影显示系统 12
3.4. 音响扩声系统 6
3.5. 数字会议发言讨论系统 16
3.5.1. 功能概述 16
3.5.2. 配置说明 19
3.5.3. 设备介绍 20
内置全频压限电路。 23
系统配件——CR-HL*** 系列连接线缆 23
3.6. 集中智能化控制系统 24
3.6.1. 控制系统建设的必要性 24
3.6.2. 系统功能特点概述 26
3.6.3. CREATOR控制系统操作流程 29
3.6.4. CREATOR控制系统主要设备简介 31
3.7. 视频会议系统 36
3.8. 配置清单 36
3.9. 系统图纸 38
第6章 各专业设计与智能会议系统配合注意要点: 38
第7章、安装、调试与验收 39
11.1 设备安装、调试、验收 39
第8章、 培训与售后服务 39
第9章 附件 40

第1章、 项目功能简介
会议室作为会议召开的一个重要场所，其建设要求相当高，系统工作的先进性、稳定性、可靠性、安全性、兼容性、扩充性 是系统设计时必须予以充分全面的考虑，系统应用的 智能化 和 操作的简易性 也是系统设计时必须予以充分的考虑。会所所具有的高档性、商务性、国际性、时尚性使会议室的建设不可避免的带有相同的特性。下图为我们为花桥国际会议室的设计局部图，也是现代化会议室的时尚布局。

第2章、 系统总体设计
2.1. 系统设计目标
会议室多媒体会议系统采用世界先进的技术和设备进行设计、施工，充分体现现代化、高效率的办公特点，符合面向21世纪与贵单位的发展与形象要求，并且所采用的技术在5-10年内不会被淘汰。
1、设备配置是高档级别的，无论是音频、视频或者控制系统，所选关键设备的品牌都为该领域国内外知名品牌，这些设备的先进性、优越性和可靠性受到业内的一致推崇。
2、系统设备的配备简洁合理，无重复累赘，操作方便，每个设备都能充分发挥其作用，且具有相当的持久性，体现了现代会议室的特点。
3、此外，智能系统为用户提供一个方便的操作手段，在重要的会议进行时，不至于由于使用了众多高科技设备、提供了众多功能而造成系统操作复杂、局面难于控制或操作上手忙脚乱的尴尬局面。
2.2. 系统设计依据
l JGJ/T16-96《民用建筑电气设计规范》
l GYJ25-86《厅堂扩声系统声学特性指标》
l GB/T15485《语言清晰度指数的计算方法》
l SJ2112《厅堂扩声系统设备互联的优选电气配接值》
l GB/T15381-94《会议系统及其音频性能要求》
l GB/T14220-93《视听视频和电视设备及系统音频盒式系统》
l EIA/TIAT SB67《无屏蔽双绞线系统现场测试传输性能规范》
l 甲方提供的相关图纸及资料
2.3. 系统设计原则
本方案依据以下原则制订：
l 充分考虑系统的先进性和实用性，力求选用代表当今科技水平和实用的设备。
l 充分考虑系统的可靠性，满足用户对系统的严格要求。
l 采用模块化设计，使系统各部分既可有机地融合，又有相对的独立性，为日后系统的升级扩展和设备更新留有余地。
2.4. 系统设计对象及功能
2.4.1. 系统设计对象
设计对象暂分为一个场所：
1、8楼领导层圆桌会议室

2.4.2. 系统设计功能
会议室功能概述，如图：

讨论系统
同传系统
桌面显示
音响系统
显示系统
表决系统
信号管理
中央控制系统
中央控制系统
图
像
采
集
自动签
到系统

可以概括为以下几个子系统：
n 投影显示及辅助显示系统：
投影可以显示电脑、DVD、有线电视、实物展台等图文信息；高亮度高清晰度画面。辅助显示系统采用液晶升降器控制的17’液晶显示屏，近距离的显示各种画面。
n 数字会议系统：
具有限制发言、自由发言等功能的会议发言系统；全自动会议管理，包括话筒管理、同声传译、电子表决管理及通道控制
n 扩声系统：高保真的传输声音，保证声音的高清晰还原；
n 集中智能化控制：集中控制会议室内所有电气设备，操作简单化。对音视频信号进行集中管理。
n 远程视频会议：可召开远程视频会议；（预留接口）
2.5. 会议室总体要求
2.5.1. 会议室设计与要求
会议室规划设计的完善与否，直接影响到整体会议之视听效果和会议运作功能。完整的会议室规划设计除了可提供与会者舒适的开会环境外，更可协助提升会议室的功能和开会效率。
以下将就五个主要规划设计方向，来探讨如何以最经济的方式，设计出最具效益的会议室。
会议室空间
规划设计会议室的最基本的三个要量是：
足够的空间
会议室的空间主要根据参加会议最多人数来确定，必须同时考虑会议系统设备的摆设（包括监视器、音响设备）、与会者座位安排、与会者桌椅的空间及摄影机的取景等因素。
会议室通常使用广角摄影机，并具有放大缩小功能，以便能取得会议室全景或任一与会者的特写镜头，同时必须把摄影机尽量置于靠近显示器上缘或下缘的地方，使远端会议室能看到所有与会者的正面特写。
会议室空间较大时，可考虑放置多部摄象机和多台监视器，它们的位置要根据与会者座位安排而定，以达到最佳摄影角度和视听效果。
与会者座位安排
通常采用一字排开或小扇形，可取得最佳摄影角度。但从空间考虑，与会者人数受到较大的限制，大半为4～6人的小型会议室；而中大型会议室大部分采用U字型，可容纳较多与会人数，但两侧与会者较难取得正面特写 。
最差之座位安排为长条型或大扇形，容易人员画面重叠，无法取得正面特写，而且与会者无法轻易看到远端会议室送过来的图像画面和显示的文件资料。但是，如果会议室的座位后排高于前排，形成阶梯形，这两种布置可获得最大的空间，同时也能最佳摄影和观看效果。
会议室位置
会议室应远离吵杂或人员进出频繁的地区，如楼梯间、电梯间、洗手间、工作间等，及容易制造噪音的地方，如空调室、机房、收发室等；同时避免靠近较特殊的管制地区或高层主管的办公室，以免与会者进出不便或受拘束，感觉不舒适。
会议室最好不要有太多窗户，避免室外光线和吵杂声干扰会议室的视听效果。而会议室出入口尽量靠近摄影机摆设位置，否则开会时，人员进出将会因运动图像太多而影响画面效果。
光源控制
会议室的光源控制非常重要，因为光源直接影响视频效果，以下四点建议可改善光源，增进画面效果。
光源种类
最好选用日光灯和三基色灯，不要用灯泡，因日光灯和三基色灯较柔和且光线分布均匀，日光灯可以提高会场的光线强度，三基色灯可以保证会场的色温，效果较佳；同时避免混合使用日光灯和黄色灯泡，因为如此会致使摄影机混淆不同光源之颜色，因而产生不可预期的效果。如果必须混用，建议请专业灯光师特别设计。
光源强度
会议室的亮度至少需要500lux, 但以750~1000lux效果最佳，一般办公室之亮度大部分在此要求范围内。
窗户布置
最好采用无窗户之会议室，若避免不了，则以深色布窗帘遮蔽窗户，不要使用易透光之百叶窗。因室外自然光会干扰光源，使摄影机的白平衡功能失调，因而无法正确设定。同时必须避免摄影机取景范围内有窗户，否则室外光源会迫使摄影机光圈关小，造成黑影。
阴影控制
使用光源分散器安装于天花板灯具上，使光线能均匀分布到会议室各处；灯具最好安置于与会者之前上方，并且使用淡色会议桌，避免产生与会者脸部阴影。
2.5.2. 声音控制
会议室内的回音反射杂波对会议之音响效果影响甚大，所以建议以下列方式将杂波(Noise level)控制在50dB SPL以内。平时可利用SPL测试器距会议桌约0.6米处测量之。
麦克风系统
通常两人共用一支具方向性麦克风，麦克风之间距约为麦克风和与会者距离的三倍，整套系统应以最少量麦克风且能满足会议室需求为原则，尽避免使用过多麦克风而造成不良影响。
装璜吸音控制
靠窗之墙面必须以具吸音效果之窗帘(布幔)隔绝窗外杂音，其中以绒布皱褶窗帘或布幔效果最佳。地板最好铺地毯，避免人员走动产生太多杂音；同时尽量不要采用大理石墙面，因大理石容易反射杂讯，影响声音效果。不过最好的办法还是采用具有回音自动消除器的会议系统。
自动回音消除
一般的回音消除器只针对数字网路传输线上所造成的回音，而声效回音消除器主要针对室内的回音和杂讯消除。
它除了可消除网路上的回音外，并运用一套相当有效的数学运算模式，迅速比较所有进入麦克风系统的声音和远端会议室传过来的声音，去除所有重复音、回音和杂讯，使双方均可听到相当清晰的原音。
2.5.3. 网络机房环境
机房环境应满足国家对机房规定的相关标准和要求。
不间断电源系统
机房应配备专门UPS电源，为系统设备供电。本工程设备所需的电力为220V交流电，需要保护地（要求接地电阻≤4Ω）。UPS电源应保证能够提供至少1.5KW的电容量。
布线系统
布线系统应独立提供：
A、接入路由设备到网络交换机的布线（RJ45接口）
B、网络交换机到会议室的布线
机房的机柜
应具有标准19英寸机架机柜，保证机柜有至少20个U的剩余空间，用于安装本次工程的设备。机柜内部应提供4个以上由UPS供电的电源接口。
电源
交流电220V，最好不和其他设备取同一相电源
电源要求带有保护地线
保护地和工作地之间的交流电压差<3V
环境温度、湿度
环境温度应为18℃－5℃，相对湿度应为60%－80%。
设备选型说明
2.6、设备选型原则
我们认为，产品品牌和型号的选择，决定了客户的有效投资保护，因此在系统组成和设备选型方面，我们遵循如下原则：
1、尽可能选择市场上的一线品牌
一线品牌意味着市场上的广泛认知度，意味着产品的品质和服务等能够得到市场的认可，选择非主流产品品牌或者不知名的产品，有可能会成为该产品的“试验小白鼠”，也有可能成为产品的受益者。
2、对音质绝不妥协
在主要的能够决定声音品质的产品环节，尽可能选择音质和参数较好的产品，如音箱、调音台、会议系统话筒、处理系统、投影机等。一套完美的音视频如果没有一个非常好的声音表现，那么就算选择再华丽的显示屏，再豪华的话筒也无法达到预期的效果，就会造成投资的浪费。
3、最佳性价比
毋庸置疑，系统的任何环节和锁链全部选择最顶级的产品，再加以专业的设计和调试人员，一定能够提供一套完美的音视频表现，但是同时，这样也失去了设计的意义，在本方案中，我们自始至终都贯彻这一个原则，就是站在专业的立场为用户去选择最合适的产品和最佳性价比的产品，尽可能的实现最多的功能，达到最佳的效果。这也就是我们所倡导的最有价值的技术设计方案定位。
4、品质与服务至上
在选择产品的过程中，我们优先选择品质上乘，厂家能够提供全方位的多角度的技术服务响应的产品，这样不能能够有效的确保建成后的系统能够享受到周到的技术服务和客户关怀，能让建成后的系统发挥出最大的效力。
2.6.1、选择的品牌介绍
中国CREATOR(快捷)
目前中央集成控制系统主要有美国CRESTRON、美国AMX和国产的CREATOR。由于CREATOR拥有10多年的中控产品制造经验，产品性能相当稳定，所以我们综合性价比和售后服务考虑推荐采用CREATOR的产品。
CREATOR拥有国内AV行业最大的生产基地，是国际，国内许多大品牌指定OEM代工合作厂商，在AV、控制行业作为国内最领先、国际知名品牌，一直是高品质产品的代名词。产品采用先进的SMT贴片工艺批量生产，使产品质量的可靠性和稳定性得到有效的保障。产品行销香港、台湾、美国、以色列、日本、德国、荷兰、瑞士、挪威、西班牙、韩国、土耳其、加纳和智利等众多国家和地区。
从上面看出，CREATOR（快捷）有着很大的优势，而且CREATOR在全国30多个省会城市设有办事处，有着良好的售后服务支持，快速反应能力和稳定性。考虑到军方背景所以我们在核心设备上推荐选用了国产CREATOR的中央控制主机和相应产品。
美国DESFINE
DESFINE迪斯品牌1993年创建于美国，品质优良，产品五年保证。迪斯产品成功应用于大中型室内外流动演出场所、户外全天候专业扩声场所；固定安装在体育场、体育馆、剧院、教堂、赛马场、高级会议中心、学术报告厅、多功能厅；以及各类夜总会、歌舞厅、迪厅、酒吧娱乐场所等。迪斯产品不断追求技术领先、品质卓越、稳定可靠、服务完善。
美国ABOS
爱宝声（中国）电声科技有限公司是美国著名音响机构ABOS Audio International Crop，的下属公司.进入中国市场以来一直努力发展高端市场产品，其产品覆盖整个专业音响领域，
2000年1月，LAX品牌音箱荣获美国拉斯维加斯The Show EXPO 2000专业音响大展
Exception Value Award 最高价值奖。
2002年Intenational PCES 国际娱乐消费电子大展上，LAX TC系列音箱凭借
卓越的品质获得了Best Of PCES 2002 Professional Audio 最佳音响大奖。
2005年 LAXTC-8荣获广州音响品牌最佳设计奖项，最佳音响推荐奖项。
2006年第七届 MIPA (Musikmesse International Press Award)上， ABOS Wavefront 演出系列一举荣获2006年MIPA最佳音响系统技术大奖。
2008年在LAX 2008的展前评选中，TC系列产品荣获Design &
Engneering Award 设计暨工程奖。
2008年荣誉获得国家体育馆（鸟巢）专用音响品牌，给中国奥运会开幕式添辉

第3章、 视频会议室
3.1. 会议室功能定位
该厅室定位为公司内部视频会议、公司业务会、洽谈会，商讨会，培训等会议的场所，所针对的会议为圆桌讨论型的会议，所能达到的功能为：
1、进行报告性的总结会议、研讨会议、内部讨论会议、远程视频会议等；
2、进行视频通讯会议，可清晰地看见对方及他方联入会议的单位的图像，清晰的听清会议叙述方的声音，并可以有效的减低会议中双方的线路杂音及回音；
3、通过数字会议系统及专用视频摄像机可加入会议中进行会议的讨论，视频跟踪叙述人进行拍摄，方便观众观看；
4、针对会议的内容可作流媒体记录，并以光盘方式进行保存，省去纸化的会议纪要，提高了无纸办公的效率；
5、通过中央控制系统可有效地将不同会议的模式制定在移动触摸屏上，一键点击，方便使用人员操作。
该会议室是长方形建筑结构，是一个多用途场所，可以举行各种会议、商务洽谈、培训等等。为响应其功能应用，达到理想的会议需求，我们为其考虑的系统有扩声系统、会议系统、多媒体显示系统及灯光系统。
该多功能厅按照国家多用途类扩声一极标准设计，综合考虑采用2只主音箱、其中主音箱采用地面移动支架安装或者挂在主幕布的两侧。
另外音源部分配置了无线鹅颈使话筒以及DVD以满足使用功能。
根据客户需求，会议系统则采用管理较强，操作简单的数字会议系统来满足会议的需求。
考虑到该会议室的功能以及重要性，根据用户提出要求，在这里增加相应矩阵，对会议室内相关的电脑信号，视频信号进行集中管理任意切换，配置无线触屏集中控制系统对会议室内相关设备进行集中管理，简化会议室相关设备的操作，方便使用。

3.2. 总系统图

3.3. 会议室子系统及产品简介
该会议室为一般娱乐型报告型视频会议室，是召开远程视频会议和一般文艺演出的场所，所以我们采用中端的产品来满足低造价，较高性能的稳定系统，本会议室主要由以下系统组合而成：显示系统、扩声系统、会议讨论及摄像跟踪系统、集中控制系统、视频会议系统。
下面我们就针对这五个系统进行阐述.

3.3.1. 投影显示系统
投影显示专为会议而生，它特别适合多人的场合，有了它，才能显示更多的信息，实现信息的共享；有了它，才能很好地结合图文播放，使会议生动而直观。
该系统主要由显示设备、信号管理设备组成，下面我们来分别进行介绍。
3.3.1.1. 显示系统设计原则
投影显示系统是其他所有子系统产生的信息的终端表达设备，一个好的大屏幕显示系统不仅是管理控制中心现代化的形象设备，更重要的是在其他子系统的支持下，成为日常工作中不可或缺的重要组成部分。
在当今大屏幕显示领域，产品种类繁多，技术日益更新。我们从系统的可用性、先进性、可靠性和经济性出发，设计该投影机信息显示系统。
l 系统可用性
根据客户对投影机显示系统提出的系统规模和应用要求，我们将在系统中选择合适的产品，满足对大屏幕显示系统的应用需求。利用投影机内置图像处理系统，配合信号切换，可以选择任一路信号在投影幕布上的显示；选择外置图像处理器，连接现有网络，满足网络信号和视频信号的显示等需求，满足计算机网络图形、非网络信号和各种视频信号的接入显示；通过中文控制软件，实现大屏幕显示系统的图像拼接成全屏或单屏显示、图像缩放。
l 系统稳定性
采用的系统结构应该是先进的、开放的体系结构，整个系统能体现当今音多媒体技术的发展水平，具有前瞻性和完整性。
为满足各类大型显示中心（如监控、指挥调度、会议系统）应用特点，所采用的大屏幕显示系统除应具备优良的显示特性，如高亮度、对比度、高分辨率、宽视角、亮度及色彩均匀外，更应具备能够长期连续、安全稳定运行的特性，同时为降低日常维护和维修对资金和时间的浪费，该显示系统应满足“维护简便、无耗材”的要求。

3.3.1.2. 显示设备
本会议室的显示设备主要是指：投影机、幕布、辅助显示器。
会议室显示系统的设计通常考虑以下几方面因素：
Ø 会议室建筑面积：
Ø 系统需要显示的信号要求；
Ø 显示系统的使用环境和实际安装许可；
Ø 实际投资额；
Ø 视觉美观的要求；
我们就根据以上几个方面对大屏幕投影系统的设计进行具体的阐述.
1、 本会议室的面积约为55平方；
2、 针对视频会议的显示种类为：视频信号、电脑信号、双流信号；
3、 由于与会座位的安排方式为报告厅桌会议，上面台上主席台，下面为听众席，且需要各种信号同时显示，为观看方便，所以我们设计为，主席台安装一块150寸(3.0*2. 2)的电动投影幕布。

4、 由于该会议室一般用于公司大的视频会议召开和一些商讨、展示、培训，所以我们采用中档产品，投影机亮度建议不低于5000流明，这样使造价相对较低。
3.3.1.3. 三洋PLC-XM1500C介绍

☆ 、本机器最大特点在中档机器中是全电动调镜头，镜头可根据现场要求更换，网络接口控制等

技术参数
三洋(SANYO)： PLC-XM1500C
投影技术： LCD
亮 度： 6000流明
技术类型及规格： 0.8英寸×3
标准分辨率： 1024×768
对比度： 1000：1
投影镜头： 1-1.7x, f=26.9-45.4, F=1.7-2.3
标称光亮度均匀值： 90%
投影画面尺寸： 40-400寸
投影距离（米）： 1.3-22.9m
屏幕宽高比例： 4:3
色 彩： 10.7亿色
投影方式： 正投,吊投
调整功能： 镜头电动位移:水平±10%,垂直±50%
输入端子： DVI-D,D-sub15,BNC
输出端子： D-sub15×2
电 源： AC100-240V,50/60Hz
功 耗：（W） 100-120V: 490W/ 待机:0.4W(Eco)/ 22W200-240V: 460W/ 待机:0.6W(Eco)/ 24W
菜单语言： 支持中文
安全认证： CCC
灯泡： 330W
遥控器： 支持遥控
扬声器： 7W
其他特性： 可换镜头
重量（kg）: 9.70
长度（mm）: 489.5×164×434.8mm

可选镜头及安装尺寸参考PDF图

3.3.1.4. 显示信号管理系统
信号的显示及管理是系统重要的组成部分，也是评定一个工程质量的决定性因素。
在多媒体会议室系统里，常见的视频信号格式有：
　　－ 射频信号（有线电视）
　　－ 复合视频信号（摄像头、录像机、DVD、展台）
　　－ S端子（DVD、展台）
　　－ VGA或RGB信号（计算机、数字展台）
　在本会议室中，根据需要配备了DVD、有线电视、计算机等多种格式的信号源，同时也配备了1台200寸投影系统和2台大英寸显示器，为了能够将这些信号源快速切换到这些显示设备上显示出来，必须配备1套信号矩阵切换控制系统，设计一个符合需求、功能完善的后台矩阵处理系统关键在于了解前后端的设备和应用需求。
该系统负责信号由信息接入点（主席台上的多功能插座、DVD、有线电视）至投影机、监视器之间的传送及传送过程中的切换，系统包括VGA矩阵一个、音视频矩阵一个。其作用及实现功能如下：
VGA矩阵：分布于圆桌席位的多个信息接入点将电脑信号将汇聚至该设备，并由该设备传至投影机、液晶升降显示器，电脑音频通过矩阵传输到调音台
音视频矩阵：将摄像球机、DVD、会议音频、视频会议信号等信号切换到投影机或者视频会议终端去，或者通过转换器把视频信号转成VGA信号切换到液晶显示器，由于会配置支持视频的会议系统单元，音视频矩阵的输出也相应的考虑。
由此，我们的矩阵处理系统形成如下图的结构：

下面，我们就来根据以上情况来配置信号管理系统。
该系统所有考虑到后台处理设备的中央处理特点，我们建议选用性能稳定的品牌，通过对目前市场上的所有的品牌进行综合比较，我们建议选择行业第一品牌、性价比较好的CREATOR品牌。注：CREATOR矩阵为军方国内唯一合作伙伴，中国大屏幕拼接行业标准制定者。
AV0808 矩阵

· 本产品采用高可靠性的智能音视频处理芯片，设计中采用容错技术，并可以自我判断故障点、启用备用电路，并采用了高抗干扰能力的通信接口电路，保证了信号和通信的可靠性；
· 具有断电现场切换记忆功能、LCD液晶屏显示切换信息、音视频同步或分离切换等功能；
· 具有2路RS232通讯接口，支持电脑、中控同时控制或级连控制；
· 具有设备面板切换功能；并可与红外遥控器配合,进行远程红外遥控切换功能；
· 该设备兼容各种中央控制系统（如CREATOR、CRESTRON、AMX等中控系统）便于集中管理；
· 该设备是专门为多视、音频信号切换而设计的高性能智能矩阵开关设备，用于将各类音视频从输入通道选送到任一输出通道上，该系列产品广泛用于大屏幕投影显示工程、多功能厅、指挥控制中心、多媒体会议室等场合；

音频部分
· 频响：20Hz -- 20kHz +1／-3dB
· 立体声通道隔离：>80dB@1kHz
· 共态抑制比：>75dB@20Hz-20KHz
· 增益误差：±0.1dB
视频部分
· I/O阻抗：75
· 全面支持NTSC、PAL、SECAM、HDTV的各种AV显示信号
· 亮度色度干扰：<-80dB@100KHz，满载
· 回波损耗：-30dB@5MHz
· 带宽：高达150MHz
· 同步锁相：0.3V-0.4Vp-p
· 最大DC补偿：1.5V
· 整机指标
· 安装尺寸：标准19英寸机箱
· 电源范围：AC：180-250V
· 标准RS232/485控制协议
VGA0808系列矩阵

VGA8:不带音频型号在原有的基础上加强了信号长距离传输失真补偿技术.
VGA8-A:自带音频型号，不仅在经济投入上占有优势，还可将计算机的视频信号和音频信号实现无缝隙的同步切换，干扰更小。
1. 信号输入端口: VGA信号通过15针HDF接口输入,音频信号通过终端模块接口输入;
2. 信号输出端口: VGA信号通过15针HDF接口输出,音频信号通过终端模块接口输出;
3. LCD显示屏: 实时监视操作状态;
4. 受控端口: 9针D型接口,RS232;
5. 支持VGA~UXGA信号，平衡/非平衡立体声音频信号;
6. 满载带宽：250MHz（-3dB;)
7. 10个可预设的功能按键；
8. 采用增益补偿技术和同步信号校正技术，确保更快切换速度和无闪烁图像质量;
9. 具有掉电现场保护功能，保证切换记忆;
10. 金属机箱，支持机架安装;
11. 宽电压通用电源（110V-240V）;

视频:
  增    益： 0 dB
  带    宽： 200MHz (-3dB),满载
  多通道对一通道串扰和： -60dB @10 MHz， -39dB @100 MHz
  切换速度： 200 ns(最长时间)
  信号类型： RGBHV，RGBS， RGsB， RsGsBs， 高清晰度电视（HDTV）， 成分视频，S-video， 复合视频（信号）

视频输入:
  接       口 ： 15-pin HD 母接口
  信 号 强 度 ： 1V p-p ： Y成分视频、S-video，复合视频； 0.7V p-p： VGA（电脑信号）；0.3V p-p：  R-Y 与B-Y成分视频、 S-video
  最小/最大电平模拟信号： 0.5V ~ 2.0V p-p
  阻       抗 ： 75 Ω
  回 波 损 耗 ： <-40dB@5MHz
  水平频率响应： 15 kHz ~ 145 kHz
  垂直频率响应： 30 Hz ~ 170 Hz
  最大直流偏置误差： 15mV

视频输出:
  接    口： 15-pin HD 母接口
  最小/最大电平：  2.0V p-p
  阻    抗： 75 Ω
  回波损耗： <-40dB@5MHz
  直流补偿： 最大±5mV

同步信号:
  输入/输出信号类型： RGBHV, RGBS, RGsB, RsGsBs,复合视频,成分视频
  视 频 制 式 ： NTSC 3.58，NTSC 4.43，PAL，SECAM
  输 入 电 平 ： 0.5V- 5.0V p-p,: 4.0V p-p 正常
  输 出 电 平 ： AGC-TTL: 5Vp-p, unterminated
  输 入 阻 抗 ： 510 Ω
  输 出 阻 抗 ： 75 Ω
  最大传输延时： 水平:90ns  垂直:160ns
  最大上升/下降时间： 4ns
  极        性： 正或负（与输入完全一致）

控制种类:
  串行控制接口： RS-232, 9-针母 D型 接口
  波特率与协议： 波特率：9600, 数据位：8位,  停止位：1, 无奇偶校验位
  串行控制口结构： 2 = TX, 3 = RX, 5 = GND
  控 制 程 序 ： 《Switch 2.0》

规格:
  电    源： 220VAC, 50/60 Hz
  温    度： 储存、使用温度: -20° ~ +70°C
  湿    度： 储存、使用湿度:10% ~ 90%
  机箱尺寸： 482.6(L)X266(W)X88.1mm(H)
  产品重量： 3.7kg
  平均故障间隔时间：  30,000 小时
  质    保： 1年免费保修,终生维护

3.4. 音响扩声系统
1. 设计标准
1) 该会议室应满足语言清晰度要求
该会议室扩声系统设计考虑到其使用功能应以语言扩声为主。满足语言扩声最主要的要求就是要有足够的语言清晰度，也就是说通过扩声系统播出的讲话在会议室的整个听众区都能够听清楚。

2) 该会议室扩声系统应符合厅堂扩声系统声学特性指标相应标准：
会议室扩声系统的最终要求是能够提供清晰的语言扩声效果和兼顾音乐节目重放，因此必须符合中华人民共和国广播电影电视部标准：厅堂扩声系统声学特性指标GYJ25-86语言和音乐兼用的扩声系统一级标准的要求。
指标名称
频率
音乐扩声
语言扩声
最大声压级（一级）
0.1-6.3K
大于等于103dB
大于等于90dB
声场不均匀度
0.1-6.3K
小于等于8dB
小于等于6dB

3) 要有均匀合理的声场分布：
在声场中扬声器重放的声音分布尽可能要均匀，依国家规定扬声器重放场的声压级在（1KHZ－63KHZ之间不大于8dB，100HZ处不大于10dB）属于不均匀度，所以在设计时一定要特别注意此范围。
4) 要有良好的音质：
音质主要取决于两个方面，即系统的失真度和传输频率特性，按《中华人民共和国文化行业标准WH0301－93》规定，允许非线性失真度为5％以下传输频率的特性指标，在40HZ－12500HZ以内允许＋4dB～－8dB。另外音质好坏取决于音乐和语言的清晰度，但标准的清晰度没有笼统的要求指标，一般可根据“调制传递函数（Modulation Transfer Function）确定的语言清晰度指数（STI）不应小于0.35一般宜在0.5以上。
5) 要尽可能小的本底噪声：
因噪声主要来源于环境噪声和设备噪声，对于环境噪声因地理位置没法改变，故无能为力，而设备噪声，主要受线路的排布设备之间的连接方法、屏蔽方法等影响，可以采用优良设备来减少其噪声。
6) 要有适当的传声增益：
标准规定：传声增益应不小于－10dB～－6dB，还要依据声源距离每增加一倍声压级约减少6dB的规率而进行增益。
7) 要有良好的声反馈嘨叫抑制能力。
8) 要有良好的声像定位。
9) 要操控灵活可靠。

2. 系统组成
扩声系统设计关键在于选择扬声器的选型布置和电声的处理两部分，扬声器的选型布置设计就像汽车的发动机一样，它是决定扩声系统性能好坏的基本，而电声的处理设计则如同汽车的电脑控制装置，是决定扩声系统发挥得好坏的关键。为此，我们将重点阐述扬声器的选型布置和电声的处理两部分。
1) 音箱系统的选择与布局：
音箱是整个音响系统的喉舌，所有音响设备都是为音箱的声音还原而服务，因而音箱应作为首要因数考虑。
由于扬声器的选型在整个扩声系统设计中的重要地位，在音箱选型时，充分注意所选音箱的“高Q值（指向特性）、宽频带、高灵敏度”等主要技术参数。配合整体的装修效果，优选声压大扬声器。
另外，在满足客观声学特性指标的前提下，还着重考虑人耳的主观听觉感受。所以本系统选扬声器还充分考虑以下几点：
① 扬声器具有平滑的频率响应；
② 扬声器具有良好的瞬态响应；
③ 扬声器音色甜美；
扬声器的选择应该是以应用为前提，结合音色、物理技术指标两个主要技术条件进行选择。以应用为前提的解析就是去平衡着两个参数选择，对于以会议应用为主的语言扩声系统，物理技术指标能达到要求（语言清晰）是首要的，音乐重放音色是次要的，而对于多功能扩声系统则还需要兼顾音乐重放质量，因此，对于本会议室而言，扬声器应该结合音色、以语言清晰为首要选择条件！
表1----国家音乐兼语言扩声系统一级标准：
最大声压级（空场稳态）
125HZ-4KHZ范围内平均声压级〉95dB
传输频率特性
63HZ-8KHZ125-4KHZ的平均声压级为0DB，允许+4----12DB，且在125HZ-4KHZ内允许《+/—4DB
传声增益
125HZ-4KHZ的平均值-8DB
声场不均匀度
1KHZ和4KHZ〈8DB
方案的指标设定也就决定了系统相应的造价，因此，指标成为一个关键值，我们应根据实际应用来确定，正如前面所讲的道理。
我们在这里的扩声系统需要平衡音色和指标来选择扬声器，但也要充分的考虑造价的问题。
扬声器布置是整个电声系统设计的重要问题，有机的与建筑结构形态相结合，根据使用用途有针对性的布置是关键。
如下图所示：

主要产品详细介绍
调音台 VS12
特点：12路2编组调音台、外置电源、48V幻像电源、内置混响、哑音。
产品指标：
整机信噪比/S/N Rario:<-82dBu
失真度/THD:<0.01%
频率响应/Frequency Response(20Hz to 20kHz):±1 dBu
阻抗匹配/Impedance
话筒输入/Mic preamp input:1.6kΩ
其他输入/AII other inours:>10 kΩ
录音输出/RCA output:1.1 kΩ
其他输出/AII orher outpurs:120Ω
均衡参数/Equalization
高频/High Eqshelving 12KHz: ±15dB
中频/Mid EQ shelving 3.5KHz: ±15dB
低频/Low EQshelving 350Hz: ±15 dB
输入灵敏度/Input sensitivity
话筒/Mic: -60 dB
立体声输入/Stereo input:-40 dB
辅助输入/Auxinput:-20 dB
混音返回/Effreturn: -20 dB
主输出电平/Main output:+4Vmax
消耗功率/Power Requiremenrs:30W
重量/Weight:4.2kg
尺寸/Size：641×402×88mm

AC-08

AT-08是一只被动分频模式的二分频全频域扬声器系统，结合语音和音乐特点而设计，系统配置包括一只12寸低频驱动器，以及一只加载90ºH×70ºV的可旋转号角的44mm高音单元。同时该箱体设计可以随时调校号角辐射角度做为返听用。
内置的功率分频器由电声工程师通过大量调试，结合扬声器单元电声响应、扬声器声功率响应、阻抗及相位特性，经仔细的对比，以达至完美的聆听效果及高可靠性而设计。采用高纯度OFC无氧铜电感线材，令线材本身的影响减至最小，且大大提高功率承载能力。采用特制的MKP电容，损耗极低且内阻很小，对扬声器系统高质量重放声音提供有力保证！
箱体采用了近似圆弧的流线形造型设计，没有棱角，感官更加柔和。从声学角度讲，这种设计既消除了箱内驻波产生的条件，又有极佳的刚性，音染极低，最大化降低了对声音的影响。AT-12采用了开口式结构，不仅提高了效率而且加强了音圈的散热速度。

特点：
铸铝材质高音号角 原装进口喇叭单元
优质夹板箱体板材 可选角度支撑底座
硬化钢质弧形面网
指标：
持续功率：350 W
推荐放大器额定输出功率：450 W—550 W@8 OHMS
标称阻抗：8 OHMS
灵敏度：97 dB（1W@1m）
计算最大声压级：125dB (700W@1m)
指向特性：90ºH×70ºV
频率范围：60Hz—20KHz
分频模式：被动
分频网络：分频点：1.90KHz
高频：18dB/OCT
低频：12dB/OCT
单元配置：12″（305mm）单元 3″（75mm）音圈 低频驱动器×1
1.7″（44mm）高频驱动器×1
