感应式IC卡考勤门禁系统

硬
件
使
用
手
册

北京优世联合科贸有限公司
HTTP：//WWW
TEL: [phone]

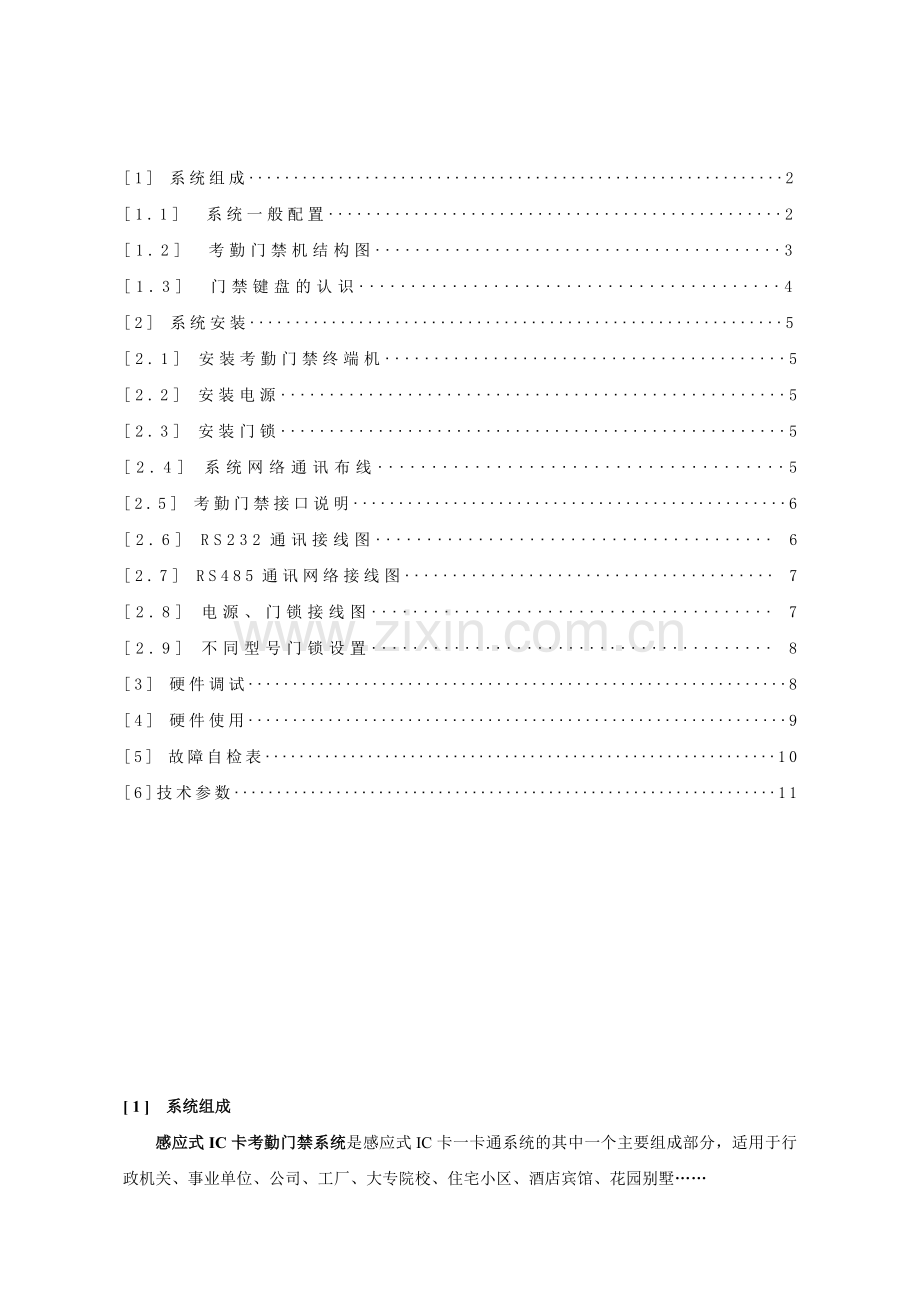

目 录

[1] 系统组成····························································2
[1.1] 系统一般配置················································2
[1.2] 考勤门禁机结构图·········································3
[1.3] 门禁键盘的认识·········································4
[2] 系统安装···························································5
[2.1] 安装考勤门禁终端机·········································5
[2.2] 安装电源····················································5
[2.3] 安装门锁····················································5
[2.4] 系统网络通讯布线······································5
[2.5] 考勤门禁接口说明················································6
[2.6] RS232通讯接线图······································· 6
[2.7] RS485通讯网络接线图······································· 7
[2.8] 电源、门锁接线图······································· 7
[2.9] 不同型号门锁设置······································· 8
[3] 硬件调试·····························································8
[4] 硬件使用·····························································9
[5] 故障自检表····························································10
[6]技术参数································································11

[ 1 ] 系统组成
感应式IC卡考勤门禁系统是感应式IC卡一卡通系统的其中一个主要组成部分，适用于行政机关、事业单位、公司、工厂、大专院校、住宅小区、酒店宾馆、花园别墅……
l 员工考勤
l 办公门禁
l 楼宇门禁

[1.1] 系统一般配置
★ 考勤门禁读写终端机
★ 稳压电源
★ 电磁锁(作门禁系统时使用)
★ 感应式IC卡
★ 发卡读写器（可选）
★ RS232/485联网驱动模块（可选）
★ 管理计算机（自备或自选）
★ 报表打印机（自备或自选）
★ 管理软件
★ 网络通讯线
★ 电源线
★ 线路管槽

[1.2] 考勤门禁机键盘的使用：
在前面介绍过考勤门禁机的键盘说明。下在我们介绍键盘的功能说明和操作方法。
1. 在考勤门禁机面板上按下功能键“F”，输入管理员密码（请参详前面的介绍），密码输入成功后将出现以下选项：
l 修改密码
l 卡片发行
l 黑名单管理
l 时钟校准
修改密码：通过上翻下翻键选定后按“OK”确认键，出现两项
1》 管理员密码：用管理员密码开门不受限制。
2》 用户密码：可通过软件设置用户用密码开门的限制。
管理员密码的修改：选择此项后按“OK”键，然后输入密码（定为6位数字）如果两次输入密码一样，显示屏会快闪显示密码修改成功，回到上一级。
用户密码设置:设置用户密码的方法与设置管理员密码方法相同，在此不作详说。设置好后按“C”键返回主介面。
在主介面选择“卡片发行”按“OK”键进行发卡介面。
卡片发行：通过上翻下翻键选定后按“OK”确认键。进入发卡介面：
1》 组别的设置：通过上下翻键的移动设置卡的组别。通过“OK”键移动至下行。
2》 卡号的设置：通过上下翻键的移动设置卡号，（定为6位数字）通过“OK”键移动至下行。
3》 有效期的设置：通过上下翻键的移动设置发卡的有期时间。通过“OK”键移动至下行。
4》 发卡期的设置：通过上下翻键的移动设置设置发卡日期时间。通过“OK”键移动至下行。
设置好以上四步后，将要发的卡放在读写区上，锋鸣器响“嘟”一声标志发卡成功，显示屏显示的卡号会按起初值替增进行第二张卡的发行。
在主介面选择“黑名单管理”按“OK”键进行黑名单管理介面。（通过按“C”键返回上一级）
1》 加入黑名单：根据提示直接输入黑名单号码按“OK”键即可
2》 删除黑名单：根据提示直接输入已加入黑名单的号码按“OK”键即可
3》 除去卡的黑标志：

[2] 系统安装
[2.1]安装考勤门禁读写终端机
根据用户使用现场实际情况，选择适当的地方将考勤门禁终端机固定在墙壁或其它比较坚固的地方。
安装时可按如下步骤进行：
1. 使用随机所配钥匙将考勤门禁机底盖打开；
2. 取出底盖；
3. 按底盖的固定螺丝孔尺寸，在墙上做打孔记号；
4. 如电源、通讯线需从正面布线时，需将出线处墙壁的混泥土去除一部分，作为引线出口；
5. 用电钻等工具打孔，并填入相应大小胶粒；
6. 用螺丝将底盖固定在墙壁上；
7. 将考勤门禁机合上并锁好，即完成考勤门禁机的安装。
[2.2] 安装电源
根据用户使用现场实际情况，选择适当的地方将稳压电源固定在墙壁或其它比较坚固的地方，最好安装在距离考勤门禁机比较近（一般3米以内，距离远或线路太小时，因线路耗损引起电压不足，容易造成读卡死机等现象）、通风、小孩不易触摸的地方。
[2．3] 安装门锁(单独作为考勤系统时,不需安装)
根据用户使用现场实际情况，不同材料、不同形状的门,选用不同型号的电磁锁，一般有包框玻璃门电磁锁、无框玻璃门电磁锁、木门电磁锁、不锈钢防盗门电磁锁等品种。具体的安装方法参见电磁锁自带的安装说明书。
[2．4] 系统网络通讯布线
考勤门禁系统可采用RS232或RS485通讯方式与管理计算机通讯或多台考勤门禁机联网。
使用RS232通讯方式时，一般使用标准的九芯通讯线，通讯距离一般在几米以内。
使用RS485通讯方式时，通讯距离一般在1000米以内。通常使用标准的计算机网络线（AT&T 5类屏蔽线或超5类屏蔽线）。为了保持通讯线路的畅通，连接时将网络线的屏蔽层两端接地，通讯线尽量避免靠近干扰源严重场所。如高压线、强磁场、强电波等场所。如使用多台考勤门禁机并且在两栋以上不同的楼宇安装使用，通讯线要跨越楼与楼的空地时，要考虑雷击的问题，尽量不要将线路悬挂在空中，可沿着墙边或地下走，因为线路悬挂在空中时，雷电很容易直接击在通讯线上，瞬间的高压雷电有可能会将考勤门禁机烧坏。
所有线路都必须有线槽保护，对于一定要经过有干扰源场所时，可采用有屏蔽功能的护线槽。

[2．5] 考勤门禁机接口说明 (M105B)
XS2：
1 定时信号输出（常通）
2 锁电源输入 (+12V) 3 定时信号输出（常断）
4 锁电源输出（常通）
5 锁电源输入 (+12V)
6 锁电源输出（常断）
XS1：

1 RS485 +

2 RS485 +

3 VCC （-12V）

4 VCC （+12V）

XS1

1 。。。。4

XS2

1 。。。。。。6

（考勤门禁机背面）

选择使用RS232或RS485通讯方式方法：
打开机器后盖，找到JP2选择开关，选择通讯模式：1+2 = RS485通讯模式
[2.7] RS485通讯网络接线图
。1
。2
。3
。4

6

考勤门禁机
1
1
。。。。。
9

1 485 +
2 485 -

RS232/485网络驱动模块

5

XS1
。。。。

。1
。2
。3
。4

9孔D形插头（计算机RS232接口）
考勤门禁机
2

[2.8] 电源、门锁接线图

l +5
l -5
l +12
l -12
l A（解发按扭）
l A（解发按扭）
l B（解发按扭）
l B（解发按扭）
l COM（继电器A）
l NC
l NO
l COM（继电器B）
l NC
l NO

1 。 。 。 。4
XS1

AC220V 输入
手动开门按钮
1 。。。。。。6
XS2

（考勤门禁机背面）

+
——

稳压电源
电磁锁

[3] 硬件调试
重复检查硬件设备安装无误、电源电压正常、连接线接插头已连接后，可上电检查考勤门禁机工作是否正常，正常时上电显示终端机号，三个指示灯一个常亮，两个闪烁一次，之后显示当前时间。
新机一般都要经过授权后，才可投入使用，授权方法：在考勤门禁正常工作状态下，将授权卡放到考勤门禁机的读写区范围内，关闭电源，重新上电，终端机发出声响，授权成功。
如作为门禁系统时，上电时应有门锁打开或关闭的动作反应。（打开或关闭由电磁锁的型号或类型而定，如是电插锁，必须关门后才有动作反应）。
配备有专用发卡读写器时，上电时电源指示灯亮，即可工作。
Rs232/485网络驱动模块，通电时至少要有一个指示灯亮（电源灯），其它指示灯通讯时亮或闪烁（不同厂家产品不同）。连接不通时，查看网络驱动模块的工作方式，跳线选择422/485模式，本系统考勤门禁机采用485通讯方式。

[4] 硬件使用
感应式IC卡考勤门禁机正常使用时，显示屏显示当前时间。当员工上下班打卡时，只需将感应式考勤IC卡在终端机的读卡区有效距离内稍作停顿（约0.5秒）,此时，显示屏显示员工卡的卡号，并同时发出“嘀”的一声短声，绿灯闪亮，门锁打开（兼作门禁系统时），即完成整个考勤或开门打卡操作。终端机自动将员工的卡号、打卡日期时间、卡类等信息储存在终端机内（最大储存记录24570条）。
终端机储存满24570条记录，而为采集打卡数据时，显示屏显示“FULL”的字符，表示终端机数据满，此时，终端机拒绝读卡操作，避免数据丢失。执行采集清除数据后恢复正常操作。

[5] 故障自检表
序号
故障现象
故障原因
检查方法
解决方法

1

显示屏无显示
电源不供电(停电、电源烧坏、开关未打开),
测量电源是否有输入输出电压
维修电源、更换电源、检查线路、
2
显示屏无显示
终端机损坏
测量电源是否有输入输出电压
确定电源输入输出电压正常）跟经销商或生产商联系
3

读卡迟钝
电压低、附近有强磁场干扰
测量电源有输入输出电压是否正常，检查安装环境是否有干扰源。
排除电源电压故障，改变安装环境

4
终端机显示“FULL”字符，读卡无反应。
数据满（24570条记录）
及时采集数据，如设定定时采集功能时，检查采集计算机是否正常工作。
采集数据或清除数据

5
读卡短鸣4声，终端机黄色指示灯亮
非本系统卡
未在有效读卡范围读卡
发卡后使用
将卡靠近读卡区
读卡
发卡后使用
将卡靠近读卡区
读卡

6
读卡短鸣10声，黄色指示灯亮
该卡已挂失属于黑名单卡
检查黑名单列表
收回重新发卡

7
读卡短鸣2声，黄色指示灯亮。
该卡无在本终端机使用的权限该卡使用有效期已过
检查该卡员工的个人资料权限
重新发卡
要在本终端机使用时,需在门禁控制处增加该卡的使用权限
重新发卡

8
读卡时终端机显示“┉”字符,无读卡记录
该终端机已设定为禁止读卡状态,
重新设定
设定为允许读卡状态

9
计算机未能与终端机通讯
终端连接状态设置不对
检查终端机与计算机连接的通讯口,终端机号,RS232/485通讯方式
重新设定

10
计算机未能与终端机通讯
终端机或联网模块的通讯方式跳线设定不对,连接线接错，
检查终端机和联网模块的通讯方式跳线,通讯连接线，通讯口。
重新设定通讯方式，重新连接线

[6] 技术参数
设备型号：CS-M105B
外型尺寸：150x110x30mm
读写时间：≤0.3秒
显示方式：LCD
外壳材料：工程塑料
读卡距离：0~10mm
动态功耗：≤ 5W
态功耗：≤ 3W
工作电压：DC 12V
通讯接口：RS232、RS485
工作温度：-10℃~50℃
工作湿度：10%~60%
储存温度：-30℃~60℃
输出接口: 双继电器
声响输出: 蜂鸣器
灯光指示：红、绿、蓝发光二极管
单机数据储存：24570条明细记录
最大通讯距离：1200m
掉电数据存放：100年
