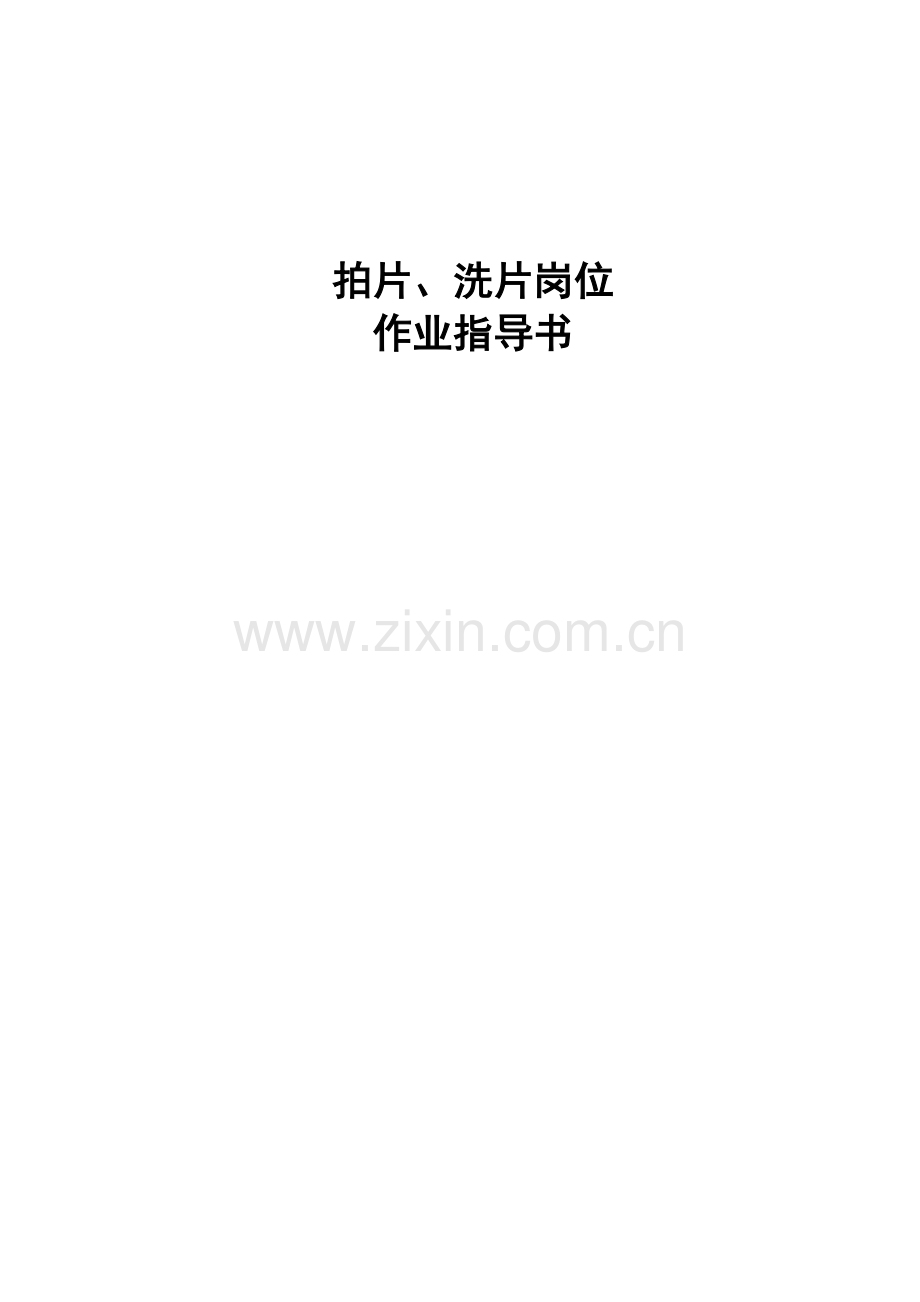

拍片、洗片岗位
作业指导书

前 言

为加强分厂管理，强化管理体系在分厂的深化落实，有效控制岗位风险，持续改进分厂绩效，特制定本作业指导书。
本作业指导书主要规定了分厂目标指标管理、组织机构设置以及各岗位任职条件、岗位职责、岗位操作规程、岗位属地管理、巡回检查、岗位应急及响应等内容，适用于分厂各岗位（工种）及全体员工。
本作业指导书采用6276—2010《石油天然气工业健康、安全与环境管理体系》（）、1002.1-2007《健康、安全与环境管理体系 第1部分：规范》()、28001-2011《职业健康安全管理体系要求》()、24001-2004《环境管理体系 要求及使用指南》()标准规定的术语，是分厂管理的准则和指南，也是员工必须遵守的内部法规和纲领性文件。各级管理者和全体员工在生产经营活动中必须严格遵照执行。
本作业指导书因公司体系文件换版以及各岗位作业指导书完善而修订，于2012年12月 日发布，12月 日实施，原作业指导书于本作业指导书实施之日起废止。

中国石油天然气集团公司
职业健康、安全、环境管理原则
职业健康、安全、环境管理原则是对集团公司职业健康、安全、环境方针和战略目标的进一步阐述和说明，是针对集团公司职业健康、安全、环境管理关键环节提出的基本要求和行为准则。其与职业健康、安全、环境方针和战略目标共同构成了集团公司职业健康、安全、环境管理的基本指导思想。具体条款如下：
（一）任何决策必须优先考虑职业健康、安全和环境。
良好的职业健康、安全、环境表现是企业取得卓越业绩、树立良好社会形象的坚强基石和持续动力。职业健康、安全、环境工作首先要做到预防为主、源头控制，即在战略规划、项目投资和生产经营等相关事务的决策时，同时考虑、评估潜在的职业健康、安全、环境风险，配套落实风险控制措施，优先保障职业健康、安全、环境条件，做到安全发展、清洁发展。
（二）安全是聘用的必要条件。
员工应承诺遵守安全规章制度，接受安全培训并考核合格，具备良好的安全表现是企业聘用员工的必要条件。企业应充分考察员工的安全意识、技能和历史表现，不得聘用不合格人员。各级管理人员和操作人员都应强化安全责任意识，提高自身安全素质，认真履行岗位安全职责，不断改进个人安全表现。
（三）企业必须对员工进行职业健康、安全、环境培训。
接受岗位职业健康、安全、环境培训是员工的基本权利，也是企业职业健康、安全、环境工作的重要责任。企业应持续对员工进行职业健康、安全、环境培训和再培训，确保员工掌握相关职业健康、安全、环境知识和技能，培养员工良好的职业健康、安全、环境意识和行为。所有员工都应主动接受职业健康、安全、环境培训，经考核合格，取得相应工作资质后方可上岗。
（四）各级管理者对业务范围内的职业健康、安全、环境工作负责。
职业健康、安全、环境职责是岗位职责的重要组成部分。各级管理者是管辖区域或业务范围内职业健康、安全、环境工作的直接责任者，应积极履行职能范围内的职业健康、安全、环境职责，制定职业健康、安全、环境目标，提供相应资源，健全职业健康、安全、环境制度并强化执行，持续提升职业健康、安全、环境绩效水平。
（五）各级管理者必须亲自参加职业健康、安全、环境审核。
开展现场检查、体系内审、管理评审是持续改进职业健康、安全、环境表现的有效方法，也是展现有感领导的有效途径。各级管理者应以身作则，积极参加现场检查、体系内审和管理评审工作，了解职业健康、安全、环境管理情况，及时发现并改进职业健康、安全、环境管理薄弱环节，推动职业健康、安全、环境管理持续改进。
（六）员工必须参与岗位危害识别及风险控制。
危害识别与风险评估是一切职业健康、安全、环境工作的基础，也是员工必须履行的一项岗位职责。任何作业活动之前，都必须进行危害识别和风险评估。员工应主动参与岗位危害识别和风险评估，熟知岗位风险，掌握控制方法，防止事故发生。
（七）事故隐患必须及时整改。
隐患不除，安全无宁日。所有事故隐患，包括人的不安全行为，一经发现，都应立即整改，一时不能整改的，应及时采取相应监控措施。应对整改措施或监控措施的实施过程和实施效果进行跟踪、验证，确保整改或监控达到预期效果。
（八）所有事故事件必须及时报告、分析和处理。
事故和事件也是一种资源，每一起事故和事件都给管理改进提供了重要机会，对安全状况分析及问题查找具有相当重要的意义。要完善机制、鼓励员工和基层单位报告事故，挖掘事故资源。所有事故事件，无论大小，都应按“四不放过”原则，及时报告，并在短时间内查明原因，采取整改措施，根除事故隐患。应充分共享事故事件资源，广泛深刻吸取教训，避免事故事件重复发生。
（九）承包商管理执行统一的职业健康、安全、环境标准。
　　企业应将承包商职业健康、安全、环境管理纳入内部职业健康、安全、环境管理体系，实行统一管理，并将承包商事故纳入企业事故统计中。承包商应按照企业职业健康、安全、环境管理体系的统一要求，在职业健康、安全、环境制度标准执行、员工职业健康、安全、环境培训和个人防护装备配备等方面加强内部管理，持续改进职业健康、安全、环境表现，满足企业要求。

中国石油天然气集团公司
《反违章禁令》及有关条文解释
为进一步规范员工安全行为，防止和杜绝“三违”现象，保障员工生命安全和企业生产经营的顺利进行，特制定本禁令。
一、严禁特种作业无有效操作证人员上岗作业；
二、严禁违反操作规程操作；
三、严禁无票证从事危险作业；
四、严禁脱岗、睡岗和酒后上岗；
五、严禁违反规定运输民爆物品、放射源和危险化学品；
六、严禁违章指挥、强令他人违章作业。
员工违反上述《禁令》，给予行政处分；造成事故的，解除劳动合同。
有关条文解释：
一、本《禁令》第一条：当无有效特种作业操作证的人员上岗作业时，处理的责任主体是岗位员工。安排无有效特种作业操作证人员上岗作业的责任人的处理按第六条执行。
  　特种作业范围，按照国家有关规定包括电工作业、金属焊接切割作业、锅炉作业、压力容器作业、压力管道作业、电梯作业、起重机械作业、场（厂）内机动车辆作业、制冷作业、爆破作业及井控作业、海上作业、放射性作业、危险化学品作业等。
　　二、本《禁令》中的行政处分是指根据情节轻重，对违反《禁令》的责任人给予警告、记过、记大过、降级、撤职等处分。
　　三、本《禁令》中的危险作业是指高处作业、用火作业、动土作业、临时用电作业、进入有限空间作业等。
　　四、本《禁令》中的事故是指一般生产安全事故A级及以上。
　　五、本《禁令》是针对严重违章的处罚，凡不在本禁令规定范围内的违章行为的处罚，仍按原规定执行。
　　六、国家法律法规有新的规定时，按照国家法律法规执行。

宝鸡石油钢管有限责任公司
职业健康、安全、环境承诺

宝鸡石油钢管有限责任公司坚持国家及中国石油天然气集团公司所一贯倡导的“奉献能源、创造和谐”的企业宗旨，把保护员工的健康以及生命财产安全、保护环境视为公司的核心工作之一。为了强化管理，获得和保持良好的职业健康、安全、环境表现，特此郑重承诺：
*遵守所在国家和地区的法律、法规，尊重当地的风俗习惯；
*以人为本，预防为主，追求零伤害、零污染、零事故的目标；
*保护环境，节约能源，推行清洁生产，致力于可持续发展；
*优化配置职业健康、安全、环境资源，持续改进职业健康、安全、环境管理；
*各级最高管理者是职业健康、安全、环境第一责任人，职业健康、安全、环境表现和业绩是奖惩、聘用人员以及雇用承包商的重要依据；
*实施职业健康、安全、环境培训，培育和维护企业职业健康、安全、环境文化；
*向社会坦诚地公开我们的职业健康、安全、环境表现和业绩；
*在世界上任何一个地方，在业务的任何一个领域，我们对职业健康、安全、环境态度始终如一。
宝鸡石油钢管有限责任公司的所有员工、承包商和供应商都有责任维护本公司对职业健康、安全与环境做出的承诺。

宝鸡石油钢管有限责任公司
职业健康、安全、环境方针和战略目标

宝鸡石油钢管有限责任公司（简称），坚持“诚信管天下”的核心理念和“与管同行，以优制胜”的经营理念，发扬“干”字当头的企业精神，以“哪里有石油，哪里就有”为企业目标，在活动、产品和服务的全过程中，将认真贯彻以下职业健康、安全、环境方针和战略目标：

一、职业健康、安全、环境方针：
以人为本、预防为主；全员参与、持续改进。

二、职业健康、安全、环境战略目标：
追求零伤害、零污染、零事故，在职业健康、安全与环境管理方面达到国内同行业先进水平。

宝鸡石油钢管有限责任公司
安全“保命条款”

以下条款为不可违背的安全规则，触犯以下条款可能直接导致员工受到伤害，甚至丧失生命。违反以下条款者，公司将进行严厉处罚，直至解除劳动合同。
一、无可靠防护措施进入钢管滚动运行区域。
二、不观察置身于天车吊起的重物下。
三、使用线路未安装漏电保护器的手持电动工具。
四、不上锁、不挂警示牌进行设备检维修作业。
五、未履行许可作业管理程序进行非常规作业。
六、酒驾、超速和驾乘车不系安全带。

宝鸡石油钢管有限责任公司
职业健康、安全、环境理念

1、核心理念：关爱生命，责任为天
2、工作思路：以人为本，关键在领导，重点在基层，核心在岗位
3、价值观：平安就是幸福，安全就是效益
4、审美观：生命因安全而美丽
5、亲情观：一人平安，全家幸福
6、进取精神：安全环保工作只有起点没有终点，只有更好没有最好
7、团队精神：我的安全我负责，他人安全我有责，企业安全我尽责
8、行为理念：遵章守纪，远离三违
9、管理理念：一切事故都是可以预防和控制的
10、监督理念：无情管理，真爱员工
11、培训理念：安全培训是员工最大的福利
12、环境保护理念：消除污染从源头做起
一三、职业健康理念：热爱生命，崇尚健康
14、奋斗目标：零伤害、零污染、零事故
一五、愿景：远离事故，平安幸福

目录
1.岗位任职条件 1
2.岗位职责 1
2.1工作职责 1
2.2 职责 2
3.岗位操作规程 2
3.1常规作业操作规程 2
3.2换道作业操作规程 4
3.3检修作业操作规程 5
3.4非常规作业操作规程 5
3.5岗位安全操作规程 5
3.6岗位风险及控制措施 5
3.7相邻岗位协调、沟通要求 6
4．属地管理、巡回检查路线及主要检查内容 6
4.1属地管理 6
4.2岗位巡回检查路线 7
4.3岗位检查表 7
5.应急处置程序及应急联络表 7
5.1火灾事故现场应急处置方案 7
5.2生产安全事故现场应急处置方案 7
5.3地震现场应急处置方案 8
5.4应急联络表 8
附录1：岗位危害因素及控制措施 9
附录2：岗位环境因素及控制措施 10
附录3：单位共有危害因素及控制措施 11
附录4：岗位检查表 12
附录5：应急联络表 一三

1.岗位任职条件
1.1年满一八周岁，具有初中及以上文化程度。
1.2身体健康，且身体条件达到 9445和 5L要求，无严重的呼吸系统、循环系统、消化系统、造血系统、神经和精神系统、泌尿生殖系统、内分泌系统、免疫系统疾病以及皮肤疾病；严重的视听障碍；恶性肿瘤，有碍于工作的巨大的、复发性良性肿瘤；严重的、有碍于工作的残疾，先天畸形和遗传性疾病；手术后而不能恢复正常功能者；未完全恢复的放射性疾病或其他职业病；其他器质性或功能性疾病以及未能控制的细菌性或病毒性感染等职业禁忌症。
1.3岗前三级教育培训合格，能熟知公司、分厂管理规定，掌握本岗位风险和风险控制措施，会使用安全用具、防护用品和消防器材，具备事故预防和应急处置能力。
1.4在岗实习满六个月，具备本岗位的基本知识和操作技能，取得国家相关部门颁发的特种设备检验检测人员证书，或行业、相关标准规定的有效资质证书；取得辐射工作人员培训合格证，经公司上岗考试合格，取得岗位合格证书方能上岗。
2.岗位职责
2.1工作职责
2.1.1常规作业职责
2.1.1.1负责正常钢管X光拍片的正确操作，严格执行技术文件要求。
2.1.1.2负责检查拍片设备上的的散热风扇的运行情况，如发现散热风扇不运行时，及时通知并协助技术人员处理。
2.1.1.3负责检查拍片机机头上的真空压力表，如压力表低于正常工作压力时，及时通知并协助技术人员处理。
2.1.1.4保持所属区域内地面及设备卫生良好，认真详实填写交接班本，面对面交接班。
2.1.1.5洗片、晾片完成后及时将底片交于评片人员进行评定。
2.1.2换道作业职责
2.1.2.1生产换道时，应根据实际的钢管规格，更换铅房进出口两端的铅板。
2.1.2.2钢管运行到拍片辊道后，对旋转托辊抬起后的高度和开度进行检查，如发现旋转托辊的高度及开度不满足工艺需求时，应及时通知并配合钳工进行调整。
2.1.2.3 负责X光拍片机操作箱工艺参数的调整。
2.1.2.4更换下来的铅插板在指定位置按规格摆放整齐，保证设备和生产区域的卫生，做到安全文明生产。
2.1.3检修作业职责
2.1.3.1配合维修人员的检修工作。
2.1.3.2做好试机及安全监督工作。
2.1.4非常规作业职责
2.1.4.1负责非本岗位人员（含外来人员）的安全监督工作。
2.1.4.2严格执行作业许可程序。
2.2 职责
2.2.1严格遵守集团公司《反违章禁令》及《宝管公司安全保命条款》。
2.2.2严格遵守公司及分厂规章制度，负责本岗位属地管理。
2.2.3参与本岗位危害因素辨识，掌握本岗位危害因素防范控制措施及应急措施，发现隐患及时报告、整改。
2.2.4正确佩戴和使用劳动防护用品及所属工器具。
2.2.5认真检查安全防护设施，确保齐全、有效。
2.2.6有权拒绝违章指挥和强令冒险作业，有权制止、纠正他人的不安全行为。
2.2.7自觉接受培训教育，参与各项活动，开展安全经验分享，对工作提出改进建议。
2.2.8开展现场基础管理，进行班前、班后安全交底。
3.岗位操作规程
3.1常规作业操作规程
3.1.1 作业前，完成以下工作后，方可操作。
3.1.1.1正确穿戴劳动保护用品。
3.1.1.2了解上班生产、质量、安全及设备运转情况，做好交接班。
3.1.1.3认真检查防护栏杆、报警装置、连锁装置、漏电保护、安全标志等，确保各种安全防护设施齐全有效。
3.1.1.4检查拍片设备各项参数，各部件处于初始工作状态。
3.1.1.5确认南推挡管器升起为初始位置。
3.1.1.6拍片机停用超过24小时，重新启用时，应按照工艺操作程序进行5分钟的训机。
3.1.2旋转一号操作台上的“南过跨挡管器”至“上升”位置，确认南过跨挡管器升起后，将 “南推挡管器”旋钮旋至“下降”位置，钢管滚动至南过跨挡管器处。放下南推挡管器前应注意钢管滚动运行区域无人和他物，避免钢管滚动造成物品打击伤害。
3.1.3旋转一号操作台上“北过跨挡管器”旋钮至“升起”位置，待北过跨挡管器升起后旋钮复位。旋转“南过跨挡管器”旋钮至“下降”位置，钢管滚动至北过跨挡管器处旋钮复位。放下南过跨挡管器前应确认钢管滚动运行区域无人员和它物，避免钢管滚动造成人员和物体打击伤害。
3.1.4旋转一号操作台上的“接管器”旋钮至“上升”位置，待接管器升起后旋钮复位。
3.1.5旋转“北过跨挡管器”至“下降”位置，落下北过跨挡管器，使钢管滚动运行到接管器上，旋转“接管器”旋钮至“下降”位置，落下接管器，将钢管放置到拍片岗位输送辊道上。在操作中观察钢管滚动运行区域有无人员和它物，避免钢管滚动造成物体打击伤害。
3.1.6旋转二号操作台上的“钥匙开关”至“送电”位置，二号操作台送电。
3.1.7对钢管A端进行拍片。旋转二号操作台上“4#1段辊道”旋钮至“向西”位置，调整钢管A端，停在拍片机射线窗口的正上方位置，旋转“4#1段辊道”旋钮至“停止”位置。操作过程中注意观察钢管滚动运行区域有无人员和它物，避免钢管滚动造成人员和物体打击伤害。
3.1.8旋转“前辊升降”旋钮至“升起”位置，钢管升起停稳后，旋转“旋转辊”旋钮至“正向”或“反向”位置，调整钢管焊缝与X光拍片窗口对正，站在钢管的南侧对钢管A端焊缝进行贴片，操作过程中注意观察钢管的运行位置，避免钢管对人员的打击伤害。
3.1.9退出铅房，立即关闭铅门，确认警灯闪亮报警，操作过程中防止人员被铅门夹伤。
3.1.10按工艺卡要求调整拍片机操作箱参数，按下“开始”按钮，拍片机开始工作。拍片过程时观察铅房附近确认无人后方可作业，以防止对人员造成电离辐射伤害。
3.1.11拍片机操作箱上指示灯停止闪烁后，拍片完成。打开铅门，进入拍片室取下胶片。拍片机未停止工作，严禁靠近铅房打开铅门，防止人员电离辐射伤害。
3.1.12对钢管B端的拍片。旋转二号操作台上“前辊升降”旋钮至“下降”位置，待钢管停稳后，旋转“4#1段辊道”旋钮至“向西”位置，调整钢管B端停在X光拍片机窗口的正上方时,旋转“4#1段辊道”旋钮至“停止”位置。操作过程中注意观察钢管滚动运行区域有无人员和它物，避免钢管滚动造成人员和物体打击伤害。
3.1.一三旋转“后辊升降”旋钮至“升起”位置，钢管升起停稳后，旋转“旋转辊”旋钮至“正向”或“反向”位置，调整钢管焊缝与X光拍片窗口对正，站在钢管的南侧对钢管B端焊缝进行贴片。操作过程中注意观察钢管的运行位置，避免钢管对人员的伤害。
3.1.14钢管B端贴片作业完成后，退出铅房，立即关闭铅门，确认警灯闪亮报警，方可进行下一步操作。操作过程中防止铅门夹伤。
3.1.一五按照3.1.10-3.1.11的操作步骤完成对钢管B端的拍片作业。
3.1.16待水压岗位将钢管翻至水压进口台架上，方可进行下根钢管的拍片作业。操作过程中注意观察运行辊道间是否有人和它物，防止造成物体打击伤害。
3.1.17对钢管补焊处的拍片。按照3.1.2至3.1.6的操作步骤，将补焊管放置在拍片岗位的辊道上，旋转“4#1段辊道”旋钮至“向西”位置，调整钢管焊缝补焊处停在拍片机射线窗口的正上方位置。
3.1.一八旋转“4#1段辊道”旋钮至“停止”位置，钢管停稳后，旋转“前辊升降”和“后辊升降”旋钮至“升起”位置，钢管升起停稳后，旋转“旋转辊”旋钮至“正向”或“反向”位置，调整钢管焊缝补焊处与X光拍片窗口垂直对正，站在钢管的南侧对钢管焊缝补焊处进行贴片。操作过程中注意观察钢管的运行位置，避免钢管对人员的打击伤害。
3.1.19退出铅房，关闭铅门，确认警灯闪亮报警。操作过程中防止人员被铅门夹伤。
3.1.20按照3.1.7.4操作步骤，根据补焊处拍片工艺要求调整拍片机操作箱参数。
3.1.21补焊处拍片作业完成后按照3.1.16的操作步骤操作。
3.1.22按照3.1.16步骤将钢管运送到下一工序。
3.1.23洗片操作：洗片前先关闭门及洗片室，打开三色灯，将暗袋、洗片夹等所需物品摆放整齐。
3.1.24配置显影液：先用50℃清水2500将小袋药粉溶化后，再将大包药粉在搅拌过程中徐徐加入，待全部溶化后加至清水总量1加仑(3785)。
3.1.25配置定影液：用70℃的清水2500将定影液药粉不断搅动溶化，加清水总量至1加仑(3785)。配药过程中应注意防止药水溅出腐蚀伤害。
3.1.26水的配置可按上述比例适量配置，并且药液必须静置24小时才能使用。
3.1.27显影：将底片从暗袋内取出，放入洗片夹内，然后将底片放入显影液槽内，显影4-8分钟后观察底片显影效果。从暗袋内取出胶片时应动作缓慢，防止造成胶片划伤。将底片放入显影槽时应小心轻放防止药液溅出腐蚀伤害。
3.1.28停显：取出底片进行停显、冲洗，时间不得少于2分钟。作业过程避免人员进出时产生光线照射，造成底片曝光。
3.1.29定影：冲洗完成后放入定影液槽中，10-一八分钟后取出，放入洗片槽内进行水冲洗，时间不得少于2分钟，同时将胶片放入暗袋中，为后序拍片做好准备。作业过程中避免人员进出时产生光线照射，造成底片曝光。
3.1.30晾片：冲洗完成后将胶片挂到晾片室使用电暖气烘干。保持室内干燥、通风，防止电暖气漏电伤人。
3.2换道作业操作规程
3.2.1关闭拍片机，断开拍片机总电源。
3.2.2根据钢管生产换道规格，更换铅房钢管进出口两端的铅插板。
3.3检修作业操作规程
3.3.1关闭拍片机，断开拍片机总电源及操作台电源。确保电源断开，防止人员触电。
3.3.2将台架上的钢管两端支垫牢固。
3.3.3根据属地管理原则对维修人员做好安全监督工作。
3.4非常规作业操作规程
3.4.1督促相关人员办理作业许可证，开展工作前安全分析，制定防范措施。
3.4.2根据属地管理原则对非本岗位作业人员做好安全监督工作。
3.5岗位安全操作规程
3.5.1进入操作岗位后，严禁携带手机等通讯娱乐工具。
3.5.2设备操作前观察工作区域及周围无人和它物。
3.5.3台架上严禁摆放两层及两层以上钢管。进入台架进行钢管吊运作业时，被吊钢管及作业区域前后钢管两端必须用铁鞋、三角木或挡管器进行稳固支垫。
3.5.4在台架上进行钢管吊、卸作业时，确保前后钢管两端用铁鞋或三角木进行稳固支垫后方可进行挂吊作业。作业人员应面向来管方向站立，防止被钢管挤伤或碰伤。
3.5.5扳动台架上的钢管时，必须使用专用扳管器，确保身后无障碍物，且其他钢管两端稳固支垫，方可进行扳管作业。严禁采用其他方式扳动钢管，扳管时，严禁手抓在扳管器的端部，防止前面钢管回滚夹伤手。
3.5.6吊运钢管时吊运区域钢管上严禁站人，吊运区域内所有人员应撤离至安全距离以外。操作过程中注意观察运行辊道间是否有人，防止钢管撞伤。
3.5.7洗片过程中防止药水溅出腐蚀皮肤。
3.5.8使用扳管器时必须抓牢站稳，严禁徒手扳管，注意防滑；同时注意观察前后钢管长度，防止被后续钢管挂伤、撞伤。
3.5.9使用天车时，对所用钢丝绳及设备吊环进行检查，钢丝绳出现断丝时必须更换，设备吊环出现损坏时及时通知维修人员处理。如果天车工和挂吊指挥人员视线存在障碍，应设立中转指挥人员。
3.5.10 钢管进入拍片铅房时要注意钢管运行情况，观察是否有人员在钢管行轨道之间，操作人员更换胶片时应站在安全位置，防止被钢管夹伤。
3.6岗位风险及控制措施
3.6.1岗位危害因素及控制措施（参见附录1）
3.6.2岗位环境因素及控制措施（参见附录2）
3.6.3单位共有危害因素及控制措施（参见附录3）
3.7相邻岗位协调、沟通要求
3.7.1相邻岗位协调、沟通总体要求
3.7.1.1去其它岗位进行配合操作：向属地岗位人员了解属地岗位危害因素及控制措施以及准备进行的操作项目及详细步骤，在属地岗位人员指导下对自身需要进行配合操作的项目进行风险辨识，遵从属地岗位人员要求，采取相应的风险控制措施，由属地岗位人员监护、相互配合进行相关作业；作业完成后，遵从属地岗位人员要求，配合属地岗位人员撤除为进行配合作业所采取的风险控制措施、设施，迅速离开配合作业的岗位属地。
3.1.7.2其它岗位人员在本岗位属地进行配合操作：向配合操作的其它岗位人员详细介绍其配合操作的具体内容及详细步骤以及本岗位属地危害因素及控制措施，指导其对配合操作的项目进行风险辨识并负责风险控制措施的落实；配合操作期间对配合操作的其它岗位人员进行安全监护及配合作业；作业完成后，将作业时采取的临时风险控制措施撤除，明确告知配合作业已经完成，目送或带领配合作业人员安全离开本岗位属地。
3.7.2与显像岗位的协调、沟通。
3.7.2.1需要进行设备检修等作业时，及时通知显像岗位禁止向过跨台架翻管。防止钢管撞伤、夹伤人。
3.7.2.2过跨台架上不足存放一根钢管时，通知显像岗位禁止向过跨台架翻管。防止钢管撞伤、夹伤人。
3.7.3与水压岗位的协调、沟通。
钢管完成拍片，到达水压前输送辊道处，及时通知水压岗位将钢管翻至水压前台架并将翻管器落下。
4．属地管理、巡回检查路线及主要检查内容
4.1属地管理
4.1.1属地范围：东西方向：水压机东侧至东墙，南北方向：北墙-显像大过跨平台+拍片操作室+洗片操作室及晾片室。
4.1.2属地主管：本岗位员工
4.1.3属地主管职责
4.1.3.1严格执行本属地安全管理规定。
4.1.3.2在非常规、临时性作业前，开展工作前安全分析，执行作业许可程序，做好作业过程安全监护。
4.1.3.3及时整改属地内安全问题和隐患，对属地内的事故、事件及时上报、调查与分享。
4.1.3.4对进入属地内的相关方进行安全监管；有权要求其遵守属地内各项管理规定。
4.1.3.5对所有进入该属地的人员，履行风险告知义务；有权制止进入属地内任何人的不安全行为。
4.1.3.6对属地内设备设施进行巡检和维护保养, 发现异常情况，及时进行处理并报告上级直线主管。具体检查内容及要求详见附录4。
4.1.3.7对属地进行清理、清洁、整理、整顿。
4.1.3.8完成直线主管交办的其它工作和任务。
所属工
器具
4.2岗位巡回检查路线
拍片机
传输
设备
操作台

4.3岗位检查表（参见附录4）
5.应急处置程序及应急联络表
5.1火灾事故现场应急处置方案
5.1.1发现火情应立即切断电源，大声疾呼向附近的同事发出火灾警报，并迅速通知分厂。
5.1.2使用灭火器材灭火。
5.1.3火灾消除后清理现场，防止复燃。
5.1.4配合公司及分厂做好火灾事故调查工作。
5.2生产安全事故现场应急处置方案
5.2.1触电事故
5.2.1.1发现有人触电大声疾呼切电源，向附近的同事发出警报，并迅速通知分厂。
5.2.1.2立即到电源箱切断电源。
5.2.1.3脱离电源后，将触电者迅速移到通风干燥的地方仰卧，把上衣和裤带放松，观察有没有呼吸，摸一摸脖子上的动脉，看有没有脉搏。
5.2.1.4实施急救，若触电者呼吸、心跳停止，应同时交替进行心肺复苏急救，并打电话呼叫救护车。
5.2.1.5尽快送往医院，运送途中不能停止施救。
5.2.1.6保护现场，配合事故调查。
5.2.2物体打击或起重伤害事故
5.2.2.1发现有人受伤大声疾呼“来人”，关停相关动力源，向附近的同事发出警报，并迅速通知分厂。
5.2.2.2如果没有生命迹象，保护现场。
5.2.2.3如果伤者创伤处出血，进行简单的止血处理，然后把受伤者送往医院进行救治。
5.2.2.4如果伤者出现骨折现象，应进行临时固定；如果是脊椎骨折，要用硬板担架转移或打电话呼叫救护车，等待救援。
5.2.2.5如果是肢体离断，在送往医院时，要牢记把离断的肢体带上。
5.2.2.6保护现场，配合事故调查。
5.2.3 X光电离辐射事故
岗位操作人员发现人员X光电离辐射伤害时应立即关闭拍片机电源，将被辐射到的人员撤离电离辐射区域，迅速报告分厂。
5.3地震现场应急处置方案
5.3.1如果发生地震，立即大声疾呼“地震了”，向附近的同事发出警报。
5.3.2立即关停本岗位设备，迅速向门外跑或站在安全平台下。
5.3.3震感过后，到临时集合点向分厂报到；如果被困，等待救援。
5.4应急联系表（参见附录5）

本岗位作业指导书起草人：赵立波 李衍昌 何 俊
本岗位作业指导书审核人：毛浓召 李乐强 李继军 任兴扬
本岗位作业指导书批准人：牛虎乾

0

修改状态：

附录1：
岗位危害因素及控制措施
序号
作业活动
或场所
危害因素
可能导致的事故
危害评价
控制措施
L
E
C
D
等级
1
X光拍片岗位

台架滚动钢管和辊道运行的钢管夹伤、挤伤人
物体打击
1
6
一五
90
Ⅲ
进入过跨台架前，必须升起挡管器，并对台架上的钢管用铁鞋进行稳固支垫
2
X射线辐射
电离辐射
1
10
4
40
Ⅱ
工作警示灯亮起时，禁止进入拍片房
3
胶片烘干箱漏电
触电
1
6
4
24
Ⅱ
保持干燥，定期检查

4
废显影液、定影液腐蚀伤手
其它伤害
1
6
4
24
Ⅱ
洗片时戴胶皮手套

附录2：
岗位环境因素及控制措施
序号
部位
环境因素
环境影响
评价
评价结果
控制措施
发生频次
影响程度
资源消耗
影响范围
相关方关心度
超标倍数
一般
重要
1
X光拍片岗位

废显（定）影液
的排放
土壤污染
3
3
3
2
3
1

√
定置存放，合法处置
2
胶片的使用
土壤污染
3
3
3
2
3
1

√
定置存放，合法处置
3
射线装置的使用
污染空气
3
3
3
2
3
1

√
铅板隔离，有效控制

附录3：
单位共有危害因素及控制措施
序号
作业活动或场所
危 害 因 素
可能导致的事故
危害评价
控 制 措 施
L
E
C
D
等级
1
生产现场
在台架内挂吊钢管时，易被滚动的钢管夹伤
物体打击
1
6
一五
90
Ⅲ
挂、卸钢绳时必须将所吊钢管及前后钢管稳固支垫，人员面向来管方向；钢管起吊时，及时避让
2
吊运的钢管坠落伤人
起重伤害
1
6
一五
90
Ⅲ
使用合格吊具，注意观察，注意避让
3
设备电源线、手持电动工具等漏电，造成人员触电
触电
1
6
一五
90
Ⅲ
定期检查，确保电线、漏电保护器安全可靠
4
打扫卫生时被钢管挤伤
物体打击
1
6
一五
90
Ⅲ
挂牌作业，将钢管稳固支垫
5
作业时使用通讯娱乐工具，注意力不集中，易引发人员意外受伤
其它伤害
1
6
7
42
Ⅱ
在岗位上作业时禁止使用和携带通讯娱乐工具
6
砂轮片、角磨片破碎伤人
物体打击
1
6
7
42
Ⅱ
定期检查，如有破损，及时更换；修磨时要用力均匀并佩戴防护眼镜
7
打扫设备卫生时，意外坠落
高处坠落
1
6
7
42
Ⅱ
抓好扶好，做好监护，超过2米须系挂安全带
8
电焊烟尘、焊剂粉尘、修磨粉尘的危害
职业病
1
10
4
40
Ⅱ
佩戴防尘口罩，并确保除尘设施有效运行
9
钢管传输、碰撞，设备运转产生的噪声危害
职业病
1
10
4
40
Ⅱ
配戴护耳器，并确保防噪降噪设施有效
10
扳钢管时夹伤手
物体打击
1
6
4
24
Ⅱ
使用专用扳管器，手不要抓在扳管器的端部，防止前面钢管回滚夹伤手
11
上下台阶、扶梯滑倒摔伤
其它伤害
1
3
4
12
Ⅰ
上下台阶、扶梯，踩实踏稳、扶好扶手
12
上下班途中
出入车间、穿越铁路道口遭受车辆伤害
车辆伤害
1
6
7
42
Ⅱ
注意观察，一停二看三通过
一三
上下班途中遭受车辆伤害
车辆伤害
1
6
7
42
Ⅱ
注意观察靠右行；横过马路走斑马线；驾乘摩托戴头盔，自驾系好安全带，严禁酒驾和超速行驶
14
在外
出差
员工出差期间遭受意外伤害
其它伤害
1
1
7
7
Ⅰ
乘坐车辆，系好安全带，避免与陌生人接触，避免夜间外出

附录4：
岗位检查表
检查
频次

检查时间

检查人

检查结果
符合：√　　　异常：△　
存在隐患：×
项目
检查内容
检查要点
拍片机
操作箱按钮
按钮是否完好、有效

机头
运行是否正常，故障灯有无报警

冷却风扇
运行是否正常、有无异响

操作台
旋钮开关
操作是否灵活、有效

指示灯
是否正常显示

传输设备
单独辊道
转动是否灵活

旋转托辊
转动是否灵活

接翻管器
固定销轴有无窜动

台架
螺栓有无松动，斜壁条有无窜动

所属工器具
扳管器
焊缝处是否完好、把手是否变形

角磨机
角磨片是否完好、电源线有无破损

不符合项整改措施：

整改人：　　　　　　　　　　　　 年　　月　　日
整改验收：

验收人：　　　　　　　　　　　　　 年　　月　　日

附录5：
应急联络表
部门
姓 名
职务
手机
办公室
制管二分厂
李乐强
厂长

制管二分厂
谭 焘
党支部书记

制管二分厂
王 仲
副厂长

制管二分厂
焦庆生
副厂长

制管二分厂
沙 勇
调度

制管二分厂
吴宝录
调度

制管二分厂
杨 斌
调度

制管二分厂
苏长雄
安全员

制管二分厂
刘 辉
技术组长

公司应急电话（设在生产运行科调度室）
3398784

火警
119
医疗急救中心
