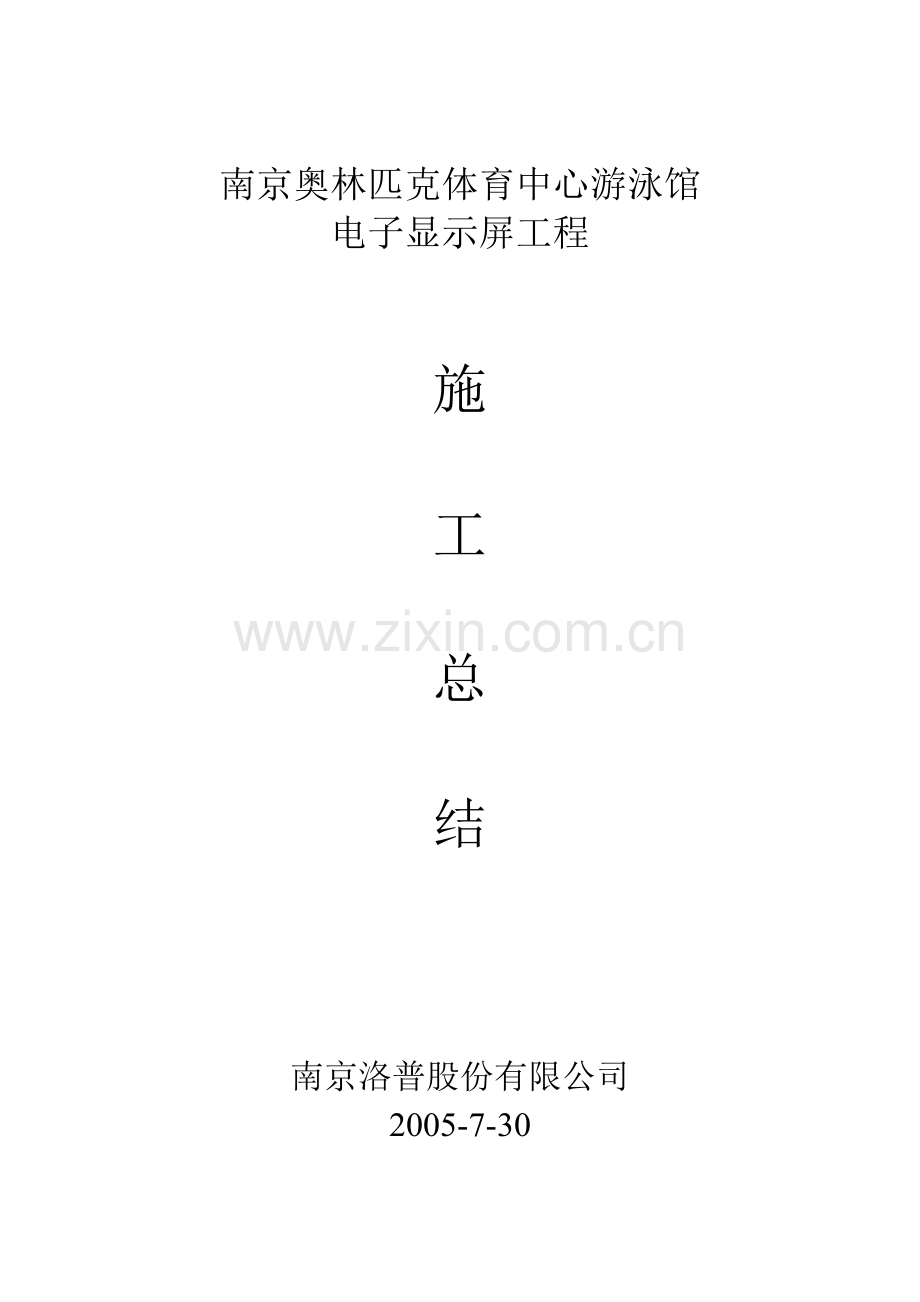

南京奥林匹克体育中心游泳馆
电子显示屏工程

施

工

总

结

南京洛普股份有限公司
2005-7-30

一、 工程概况
1、 工程名称：南京奥体中心游泳馆电子显示屏工程
2、 工程主体责任单位：
建设单位：南京龙江体育中心建设经营管理有限公司
勘察设计单位：澳大利亚HOK公司、江苏省建设设计院
监理单位：中咨工程建设监理公司
施工单位：南京洛普股份有限公司
3、 游泳馆工程内容：
南京奥体中心游泳馆在游泳池端， 游泳馆LED显示屏镶嵌在玻璃幕墙隔断中，显示屏由一块6.144m×4.032m的全彩屏和8.448m×4.032m的双色屏组成，全彩屏宽度和高度的比例为约16:9。
4、 承担的施工工程范围
根据招投标文件和合同的要求，工程施工范围如下：
南京奥林匹克中心游泳馆显示屏供应、安装和调试，包括全部设备（包括附件、配件、结构件、紧固件、配电箱、控制电缆、桥架、线管）的供应、安装、调试、运输和装卸。
主要设备清单：
序号
设备名称
规格/型号
单位
数量
备注
1
全彩色LED显示屏
（含屏体钢结构）
LP-12TCIB
（512列×336行＝172032像素）
米2
24．773
像素间距12mm
像素组成1R+1G+1B
2
洛普全彩色LED控制器

套
1

3
双基色LED显示屏
（含屏体钢结构）
LP-12MIB
（704列×336行＝236544像素）
米2
24．773
像素间距12mm
像素组成1R+1G
4
洛普双基色LED控制器

套
1

5
配电柜
90KW
台
1

6
智能配电控制器

台

7
UPS电源
TG-100
台
1

8
编辑计算机
联想扬天M4800
台
1
监视器17纯平
10
DVD碟片机
DVD-627
台
1

11
智能视频调节器
Deuce Pro
台
1

12
数码摄像机
SONY DCR-HC33E
台
1

二、 工程主要的技术特点
1. 钢结构部分
显示屏位置方案确定：
游泳馆显示屏安装在游泳池端，游泳池和训练池间大玻璃隔段中，由于玻璃幕墙结构特殊性， 设计要求显示屏面与游泳馆中心线平行，造成显示屏钢结构施工难度加大，在多次与体育工艺、监理 、设计院及广东金刚幕墙公司进行沟通，最终优化确定显示屏正面与游泳馆中心线平行、显示屏背面与玻璃幕墙轴线平行，显示屏两侧与显示屏正面垂直。
结构安全方面：
由于玻璃幕墙结构特殊性，造成显示屏一侧偏离支撑1.4米，重心偏前，结构安全问题成为重之又重，在多次与体育工艺、监理 、省设计院、显示屏钢结构设计单位及广东金刚幕墙公司进行沟通，同时综合考虑支撑柱位置与周围环境协调一致，确定显示屏结构。
2. 显示屏安装
l 整个屏体模块采用全箱体结构，整屏共由7行19列共计133个 768mm×576mm的全箱体模块，采用了箱体模块化设计，从而简化了屏体安装结构设计，不但加工简单，安装方便，缩短施工周期，而且在工艺性和可行性方面都有非常好的效果。
l 显示屏全箱体模块间通讯线及电源线的连接采用外露式连接件，全部操作不需打开模块后门即可进行模块间通讯线及电源线的互连。简化了显示屏现场接线工作量。
3. 显示屏调试
1）．显示屏采用模块化结构设计，保证系统安全可靠运行。
2）．显示屏采用模块化结构设计, 大大缩短现场调试时间。
3). 整块屏经过厂内调试、老化，大大缩短现场调试时间。
4）.根据标书要求的各项技术指标和功能要求进行调试。
4. 系统联调
1) 与音响系统联调,将音频信号送给音响系统，达到声像同步。
2) 实现现场实时转播。
3) 全彩屏视频处理系统对SDI 、HDSDI、VGA、DVI、YUV输入
及各种制式的视频输入播放。
4) 多色屏系统与比赛设备相接，提供比赛接口，实时反映比赛信息。
5) 控制计算机组网，实现信息资源共享。
难点：比赛软件没有定型产品，必须根据比赛要求及比赛使用的计时设备现场开发设计。南京奥体中心游泳馆采用欧米加计时设备。经过我公司软件工程师辛苦调试，和比赛组委会及欧米加计时设备单位进行沟通，软件实现比赛时间在显示屏实时显示。

三、 工程施工简况

南京奥体中心游泳馆电子显示屏工程2005年2月19日开工，2005年5月20日竣工。
l 从此工程合同一签定，并成立南京奥体中心项目部。
l 多次勘察现场了解显示屏土建施工情况，落实显示屏钢架图纸设计。
l 在施工现场积极配合监理工程师对显示屏的钢架施工过程的质量控制，使得钢结构符合设计和显示屏安装要求，没有出现返工现象。
l 按时参加业主、监理主持召开的工程协调会，充分领会掌握业主、监理的工作要求，及时落实完成会议中所确定的工作内容。
l 2005年5月20日节点工期前完成显示屏安装。符合形象进度。
l 2005年4月20日完成大屏幕配线和配管工作以及线缆的敷设。
l 2005年5月20日完成大屏幕调试。 　
四、 质量控制措施
1. 施工前准备：
安装人员先熟悉显示屏模块和显示屏总装图，了解显示屏结构、安装技术要点、显示屏安装中保护措施等知识。做好技术交底工作，并落实到每个安装人员。准备好施工中所用的施工器具、设备和材料，并及时做好施工过程中各种记录。
2. 材料质量控制：
l 根据项目施工进度计划和现场实际进度来安排材 料和设备进场，并进行报验。设备和材料进场开箱检查、验收时提前以书面通知监理、业主及有关方面，查验合格后才能施工。同时加强材料和设备现场保护措施。
l 所有的自购材料及设备必须从国家认可的正规渠道购入，必须符合国家有关技术规范与质量验评标准。
3． 工序质量控制
1． 加强技术方案和施工工艺的交底工作，明确关键性的施工技术问题和主要的施工工艺。保证这些工序处于受控状态。
2． 坚持执行质量自检、互检、专检三检制度。
3． 加强成品、半成品及外围设备的保护工作。

五、 完成工程质量评价

显示屏子分部分项工程划分：
序号
子分部工程
分项工程名称
检验批数

1

南京奥体中心游泳馆
显示屏工程
显示屏钢结构
4
显示屏电缆桥架安装和线缆敷设
1
成套配电柜、控制柜和动力、照明配电箱安装
1
电缆头制作、接线和线路绝缘测试
1
游泳馆显示屏安装记录
1
游泳馆显示屏工程系统分项工程功能测定记录表
2
游泳馆显示屏工程系统调试分项工程
检验批质量验收记录
2

1、 单位（或子单位）工程 1项，其中分部（或子分部） 1项，分项工程7项检验批数12项全部已按照规范要求自检合格。
其中：施工过程中发现的不合格 / 项，已全部整改合格。
2、 工程质量和功能检测记录表共2项，符合要求 2 项，其/ 项，经返工处理符合要求 / 项。
3、 显示屏自检报告 2份
4、 材料、设备进场使用报验单 9 份，资料完整。
5、 承包单位通用报审表 3 份，资料完整。
6、 工程观感质量自评表 1 份。
7、 质量控制资料共 6 项，经核定符合规范要求 6 项。
8、 竣工图 6 份，已完成。

六、 安全生产、环境保护、文明施工情况
安全是整个工程实施的重要问题，因此在施工中上到项目执行经理，下到每一个施工人员，都应该高度重视。整洁的施工环境有利于工程质量、安全，利于施工氛围。 结合本工程的特点，针对性做出安全生产、环境保护、文明施工措施。
1． 显示屏钢结构施工时，为加强对显示屏周边玻璃幕墙的保护，在显示屏钢架底部铺设一层防护板，防止了焊渣和物品对玻璃幕墙损坏。
2． 临时用配电箱要经常检查，漏电开关要起作用。
3． 动用明火，必须办理动火工作申请表，并报请批准后采取相应的防火措施，方可进行施工。
4． 由于电子显示屏为电子产品,模块发光二极管部分为聚碳酸脂材料,模块内为电子线路板,对动火时落下的焊渣特别敏感,动火时特别加强对显示屏模块的安全保护工作
5． 电子显示屏的包装材料为纸箱和泡沫塑料,容易燃烧.要求对于不用的纸箱和泡沫塑料,排放整齐,及时外运.消除引起火灾事故的隐患。
6． LED电子显示屏的安装由我公司派出有经验的施工队负责安装，对模块安装，电气连接等工作人员根据此项目的特点针对性进行安全规程的教育。单个模块特别重，安装时特别强调人员的安全和货品的安全。
7． 电子显示屏施工现场内外要求整洁，合理地摆放，余料和包装材料及时收回。现场垃圾及时清理，集中处理。
8． 严格遵守南京奥体中心工地的管理规定，自觉遵守现场出入制度。
9． 做好现场材料、设备、工具及产品防护防盗工作。

七、 试运行
积极配合业主，对比赛和活动认真负责进行保驾，响应及时。在试运行过程中，对暴露的问题进行整改。对各种设备再进行现场老化，模拟试运行，达到性能最佳。
八、 培训
我现场工程师和业主工作人员就显示屏系统使用及相关软件进行现场培训。已经有一段配合使用期。现体育中心的工作人员在我方不在场的情况下已经顺利操作大屏幕显示系统。
九、 施工体会
南京奥体中心作为十运会的主赛场，我公司承接南京奥体项目感到无比光荣和自豪，为此在施工过程中,按照本工程的工序特点,技术难点,结合工程现场的施工进度,合理安排施工进度,致使工程能够保质保量及时完成。
在工程实施中,也发现了存在不足的地方,由于显示屏工程的特点,各种资料没有规范化,没有工程共性,使得资料工作大大滞后于施工过程。
在工程施工过程中感谢业主、监理、设计单位、及其他相关单位对我公司的支持和帮助。 再此我公司承诺将在十运会做好保驾任务，确保各设备和系统运行正常。

南京洛普股份有限公司
南京奥体中心项目部
