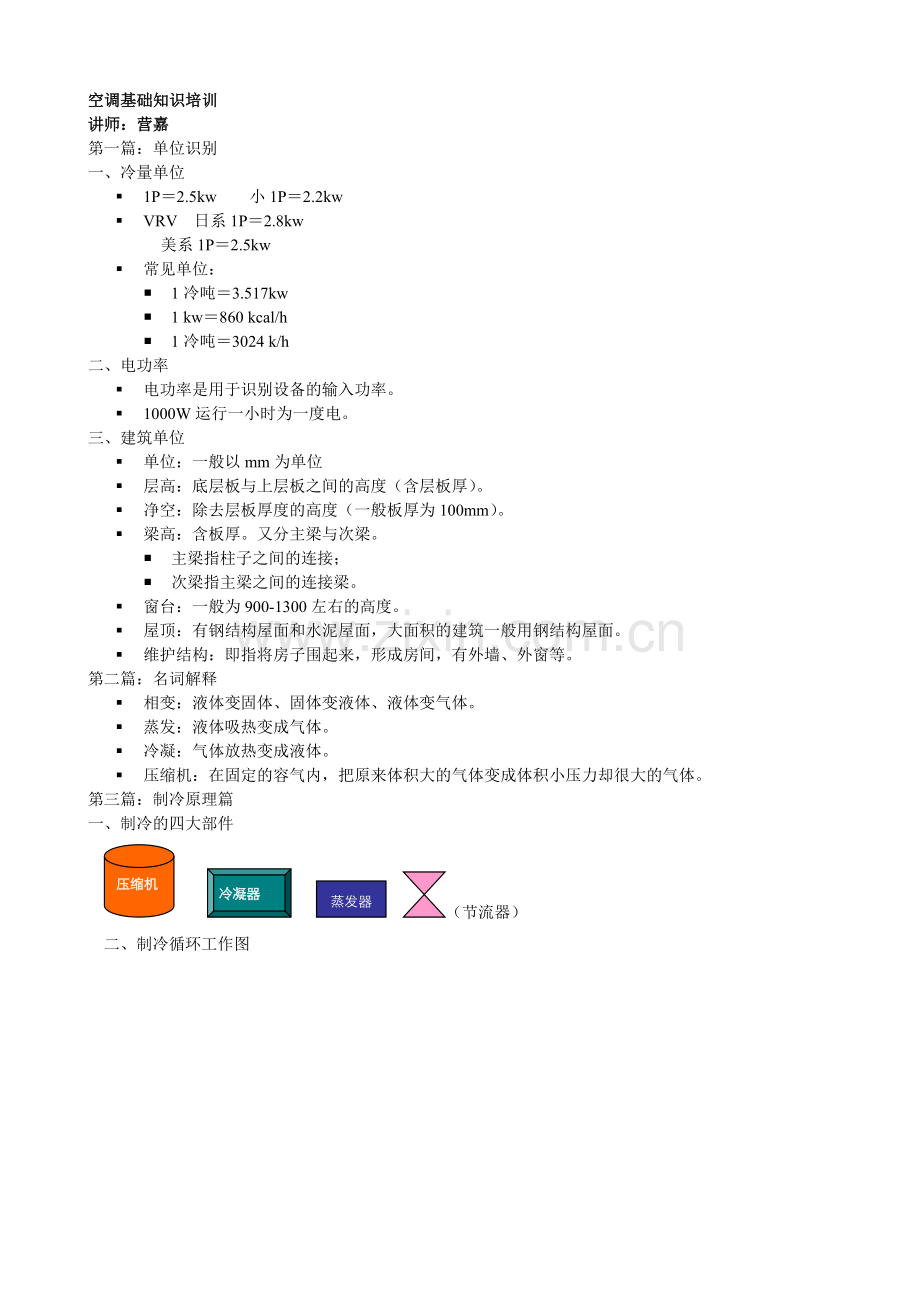

空调基础知识培训资料.docx

空调基础知识培训
讲师：营嘉
第一篇：单位识别
一、冷量单位
§ 1P＝2.5kw　　小1P＝2.2kw
§ VRV　日系1P＝2.8kw
　 　　美系1P＝2.5kw
§ 常见单位：
¡ 1冷吨＝3.517kw
¡ 1 kw＝860 kcal/h
¡ 1冷吨＝3024 k/h
二、电功率
§ 电功率是用于识别设备的输入功率。
§ 1000W运行一小时为一度电。
三、建筑单位
§ 单位：一般以mm为单位
§ 层高：底层板与上层板之间的高度（含层板厚）。
§ 净空：除去层板厚度的高度（一般板厚为100mm）。
§ 梁高：含板厚。又分主梁与次梁。
¡ 主梁指柱子之间的连接；
¡ 次梁指主梁之间的连接梁。
§ 窗台：一般为900-1300左右的高度。
§ 屋顶：有钢结构屋面和水泥屋面，大面积的建筑一般用钢结构屋面。
§ 维护结构：即指将房子围起来，形成房间，有外墙、外窗等。
第二篇：名词解释
§ 相变：液体变固体、固体变液体、液体变气体。
§ 蒸发：液体吸热变成气体。
§ 冷凝：气体放热变成液体。
§ 压缩机：在固定的容气内，把原来体积大的气体变成体积小压力却很大的气体。
第三篇：制冷原理篇
一、制冷的四大部件
压缩机
冷凝器
蒸发器

（节流器）

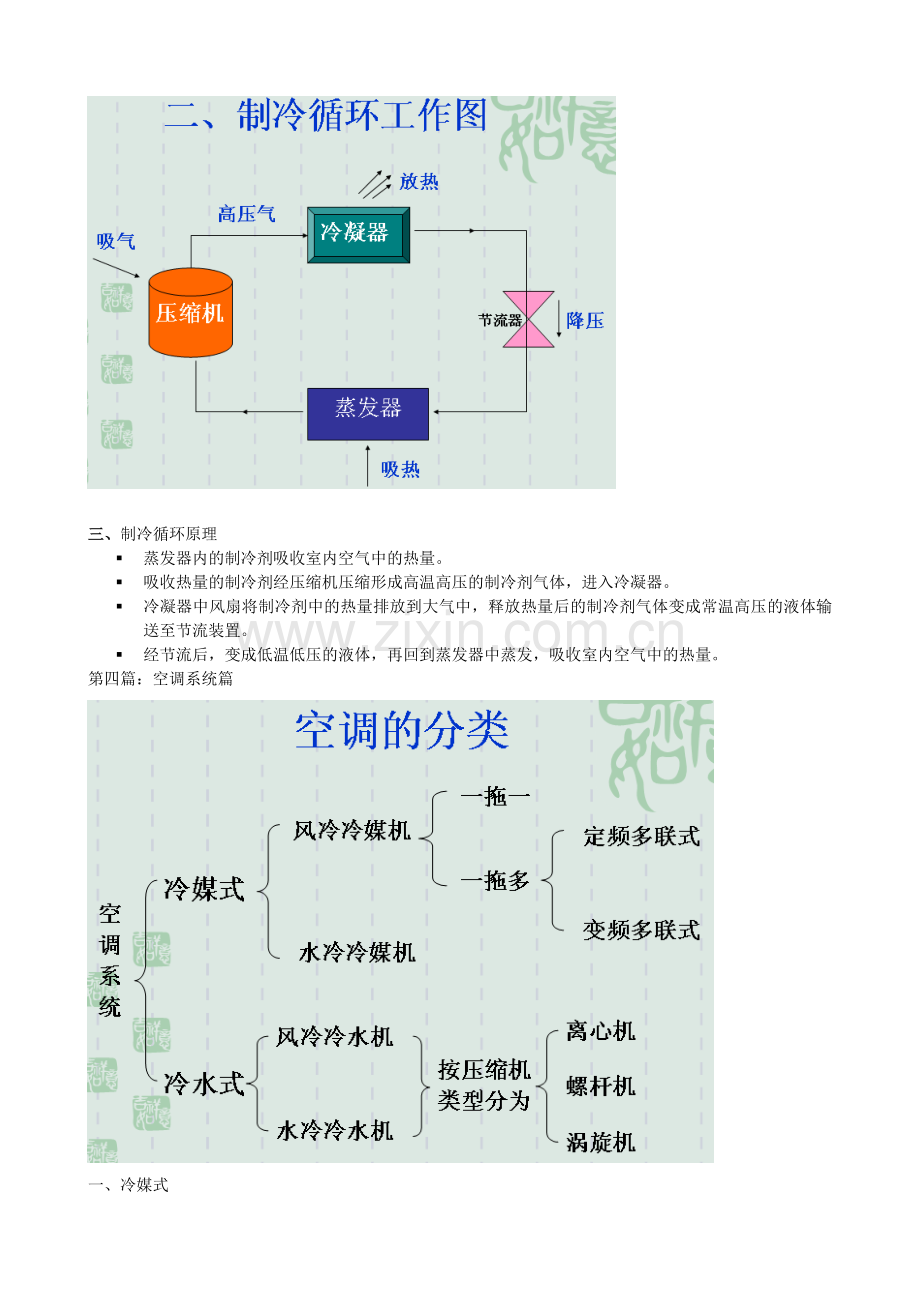

二、制冷循环工作图

三、制冷循环原理
§ 蒸发器内的制冷剂吸收室内空气中的热量。
§ 吸收热量的制冷剂经压缩机压缩形成高温高压的制冷剂气体，进入冷凝器。
§ 冷凝器中风扇将制冷剂中的热量排放到大气中，释放热量后的制冷剂气体变成常温高压的液体输送至节流装置。
§ 经节流后，变成低温低压的液体，再回到蒸发器中蒸发，吸收室内空气中的热量。
第四篇：空调系统篇

一、冷媒式
1、风冷冷媒式
§ 风冷冷媒机：冷凝器对外散热是通过风　扇来完成和室外空气进行热交换。又分为一拖一和一拖多。
§ 一拖一：指一台外机连接一台室内机，如分体机、窗机、管道机。
§ 一拖多：即一台主机拖多台内机，也称多联式空调系统，又分为定频多联式和变频多联式。
1.1、定频多联式
§ 一般每个内机对应一台压缩机，主机里有多台压缩机，由于受到主机尺寸的限制，一般压缩机数量不会超过三台。所以，一般内机最多拖到三台。有个别厂家做到拖四台内机。一般主机的制冷量在10P以内。
§ 主流厂家：特灵、约克、开利、麦克维尔。
§ 国内主要有美的、格力、海尔。

1.2、变频多联式
§ 通过调节压缩机转速来调节冷媒流量。一台外机最多可拖至二十几台内机。
§ 主流厂家：日系有大金、三菱电机、日立、东芝。
§ 国内厂家：美的、格力、海尔。

1.3、定频与变频的比较
§ 定频空调耗能大，室内温度变化较大。
§ 变频空调是相当省电的．室内温度变化很小．
§ 定频机比变频机的造价要低，一般大型场所选用的多。
§ 变频机适用面积一般在10000㎡以内的中小型办公场所或分层分区的办公场所、酒店等，造价比变频机贵。
1.4、数码涡旋多联式
§ 与变频多联机基本一致，主要区别于压缩机的调节模式，数码涡旋机主要通过调节压缩机容量的变化来改变冷媒流量。
§ 代表厂家：三星、格力、美的、麦克维尔。

3、冷媒机的优点
• 使用方便
• 　调节灵活
• 　室内机形式多样
• 　安装简单。
4、冷媒机的缺点
§ 内外机连接的管长一般有一定的限制。
¡ 定频总长一般在30米以内，内外机之间的落差一般在10米以内。
¡ 变频总长一般在350米以内，内外机间落差在50米以内。
§ 连接管路越长，损耗越大。
§ 变频造价昂贵。
二、冷水式
1、风冷冷水机：冷凝器主要靠风带走热量进行冷却。
2、水冷冷水机：冷凝器需要外部提供冷却水，用循环冷却水进行冷却
3、冷水机的功能：冷水机的主要功能是提供冷冻水给室内空调器，也称末端设备
4、风冷与水冷的区别
§ 水冷机在外部配置冷却塔和冷却水泵。效率更高，更省电。
§ 水冷机比风冷机能效率比高1.5倍。
§ 风冷机造价高，占地小，可直接放置于户外，一般大系统采用风冷。
§ 水冷机造价低，占地大，需要独立的机房放置设备。一般小系统采用水冷。（特灵的CGWP机组可直接放于室外）
§ 缺水地区只能采用风冷机。
§ 两者统称主机
5、按压缩机分类
A. 离心机：一般单台在400冷吨以上时选用
B. 螺杆机：一般单台在100-400冷吨时选用
C. 涡旋机：一般单台在100冷吨以内时选用
6、冷水机的优点
· 特别适合大系统，可连接的室内机数量无限。
· 可输送的距离无限制，距离长能量衰减影响不大。
· 单台设备可做到1000冷吨以上。
7、冷水机的缺点
· 二次制冷，控制不灵活。
· 　间接调节，反映慢。
· 　需要专人管理主机。
