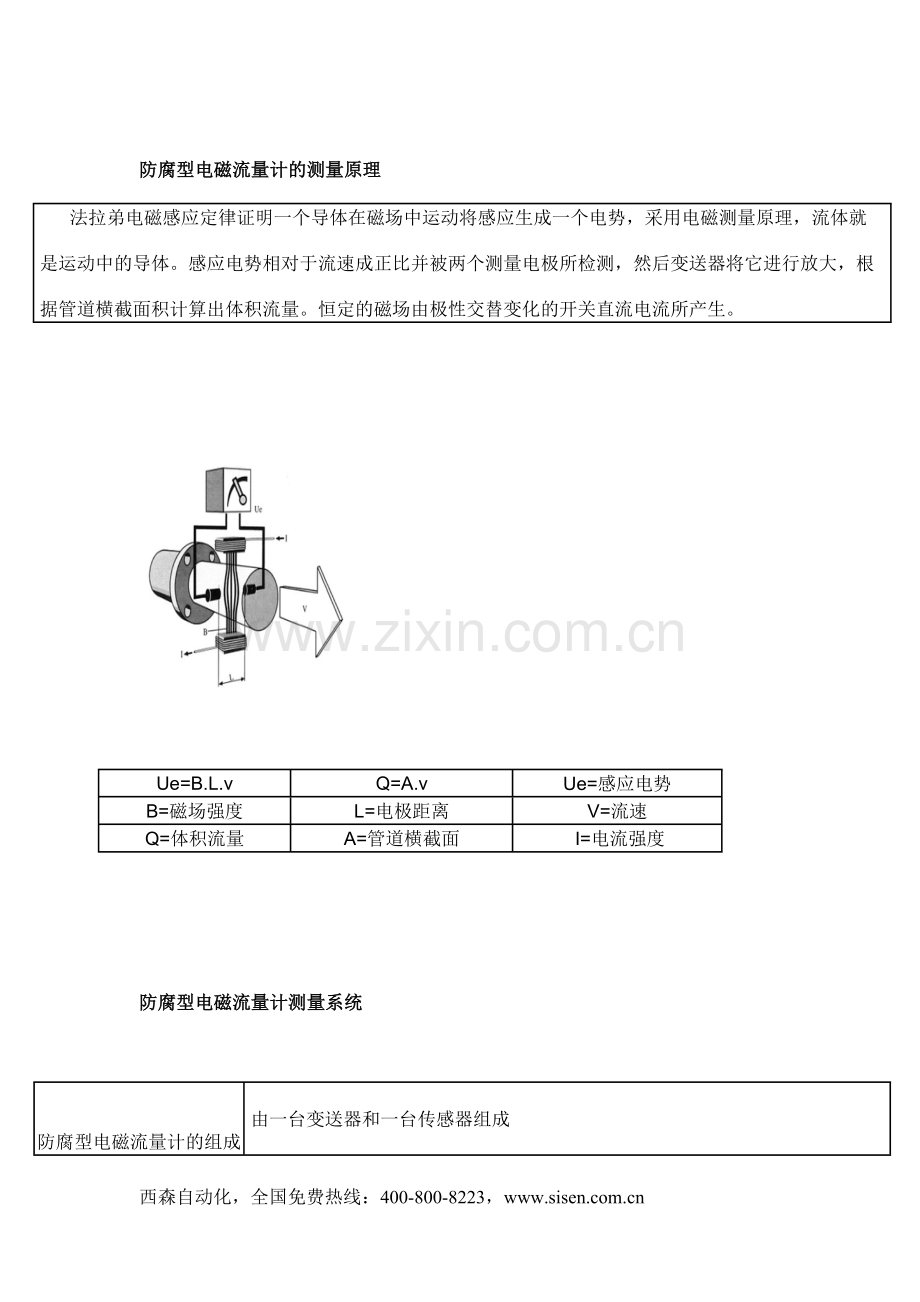

防腐型电磁流量计的测量原理
      法拉弟电磁感应定律证明一个导体在磁场中运动将感应生成一个电势，采用电磁测量原理，流体就
 是运动中的导体。感应电势相对于流速成正比并被两个测量电极所检测，然后变送器将它进行放大，根
 据管道横截面积计算出体积流量。恒定的磁场由极性交替变化的开关直流电流所产生。

Ue=B.L.v
Q=A.v
Ue=感应电势
B=磁场强度
L=电极距离
V=流速
Q=体积流量
A=管道横截面
 I=电流强度

防腐型电磁流量计测量系统

防腐型电磁流量计的组成
 由一台变送器和一台传感器组成
防腐型电磁流量计的型式
 一体化流量计：变送器和传感器组成一个整体的机械单元
 分体式流量计：变送器和传感器被分开安装

防腐型电磁流量计的用途和特点

  防腐型电磁流量计广泛用于测量导电的液体和液固两相流体的体积流量，测量结果与流体的温度、粘度、密度、压力及液固成分比无关，电导率在较大范围内变化时也不会影响测量结果。因此，只需经普通水标定后，就可以用来测量其他导电性液体或液固二相流体介质的流量，而不需附加任何修正，所以流量计是一种真正的体积流量计。

2、防腐型电磁流量计的测量管内无可动部件，也无节流部件，因此在测量中几乎没有压力损失，也不会发生堵现塞象，特别在工艺管道中压力不高或依靠重力自流的场合下，选用防腐型电磁流量计更为合适。此外防腐型电磁流量计的测量范围很宽，可在0～20m/s的流速范围内测量。另外，防腐型电磁流量计的测量精度可做得较高，可达0.1%，这是因为防腐型电磁流量计是全截面采样计量的，即每个流体质点都通过工作磁场，并切割磁力线而产生感应电流电动势，而并不是只测量局部截面或某几条线上的流速。防腐型电磁流量计安装使用方便，可以水平安装，也可以垂直安装或倾斜安装。

  显示功能
 中英文菜单操作，使用方便，操作简单，易学易懂
 高清晰度慈光宽温型LCD液晶显示
 能显示累积流量、瞬时流量、流速、口径、通讯地址和输出20mA对应的最大流量值（可以任意设定）及  流向指示。

  操作设置
 仅用面板上四个键配合液晶提示，即可完成组态和控制，而且简单、快速、方便、安全。

量程自动切换
 防腐型电磁流量计在液体流量宽范围变化时，量程可自动切换，保证全量程范围内准确测量，特别适用于昼夜流量范围变化大并需要发出控制信号的场合。

正反流向计量功能
 用户可以选择正向计量或反向计量（无特殊要求时，出厂为正向计量，反向不计量），内部有三个积算器总量，可分 别记录：正向总量、反向总量、差值总量。

信号输出功能
 防腐型电磁流量计可以输出4-20mA标准电流信号和脉冲信号，可与配套设备或微机等其它控制系统配合使用。

  通讯功能
 具有RS485数字通讯信号输出，同时可选用RS232C及HART等现场总线数字通讯输出。

  小信号切除功能
 用户可通过显示面板设置下限电压和下限流量，从而切除干扰性小信号流量。

自检故障与自诊断功能
 具有自检故障与自诊断功能

  断电保护功能
 采用先进的非易失性存贮器，可期有效地保护设置和测量参数。

密码锁存功能
 防腐型电磁流量计通电后，若需设定参数，必须输入四位密码才能设定参数，从而有效防止无关人员改变仪表数。

  励磁方式
 采用先进的低频方波恒励磁，抗干扰能力强，工作可靠，性能稳定。

 结构
 传感器采用整体密封结构，测量管和外壳合为一体，防潮，防水性好，适宜地下或潮湿环境安装。

 部件功能
 传感器内无活动部件，无压力损失，能源消耗低，，结构简单，工作可 靠，使用寿命长。

3、防腐型电磁流量计在测量上具有如此多的优点，因此广泛地应用于化工、化纤、食品、造纸、制糖、矿冶、给排、水、环保、水利、钢铁、石化、油田、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、糖浆、石灰浆、污水、冷却原水、盐水、双氧水、啤酒、麦汁、各种饮料，黑液、绿液、药液等导电流体介质的体积流量。

4、屏蔽电缆连线，更能大大减少外界带来的静电干扰和电磁干扰，但它的现场安装使用环境要求比分离型结构的要求高。
防腐型电磁流量计结构形式
 一体型：传感器与转换器装成一体；
 分体型：传感器与转换器单独分成二部分
防腐型电磁流量计安装连接方式
 对夹连接型：流量计的传感器夹持在现场管道法兰之间；
流量计公称通
径系列DN（mm)
 DN6，DN10，DN15，DN20，DN25，DN32，DN40，DN50，DN65,
 DN80，  DN100，  DN125，DN150，DN200，DN250，DN300，
 DN350，DN400，DN500，DN600，DN700，    DN800，DN900，
  DN1000，DN1100。

防腐型电磁流量计传感器工作压力
 DN6～DN100  工作压力≤4.0MPa
 DN125～DN900   工作压力≤1.6MPa
 DN1000  工作压力≤1.0MPa

流量测量范围
 流速范围为0.5（m/s)～15(m/s)

 防腐型电磁流量计成套精度
 精度为±0.2%或±0.5%
 防腐型电磁流量计防护等级
 分离型转换器防护等级为IP54
 分离型传感器防护等级为IP65～IP68
 一体型转换器防护等级为IP65

被测介质电导率
 被测流体的介质电导率σ≥5цS/cm
 测量导管内衬和
允许流体温度
 橡胶：-20℃～+60℃（特殊+80℃）
 聚四氟乙稀：-20℃～+120℃（特殊+150℃）

供电电源及功耗
 220VAC  50Hz  W≤30W

输出信号
 4～20mADC+脉冲

可选通讯规约
 RS485或HART

恒流负载
 ≤750Ω

工作环境温度
 -20～50℃

相对湿度
 5%～95%

5、我们公司凭借多年的自动化仪表实际工作经验，比较全面地分析对防腐型电磁流量计由流量传感器和
流量转换器组成，两者可以组装在一起成为一体型结构，也可分开安装而成为分离型结构。一体型结构可使安装、接线十分简便，可省去比了国内和国外多家生产电磁流量计产品的技术性能状况，特别是在产品的质量和可靠性方面作了深入剖析，同时引进欧美先进技术，关键配件及元器件均采用进口，组装而成的产品在性能指标上达到国内先进水平。特别是在产品的质量和可靠性方面作了深入剖析，同时引进欧美先进技术，关键配件及元器件均采用进口，组装而成的产品在性能指标上达到国内先进水平。

数字式电磁流量计在应用过程中可能会涉及到的仪表及配件

压力变送器           装配热电阻             智能流量积算仪      不锈钢冷凝缓冲管
