门户网站用例图和用例描述.docx

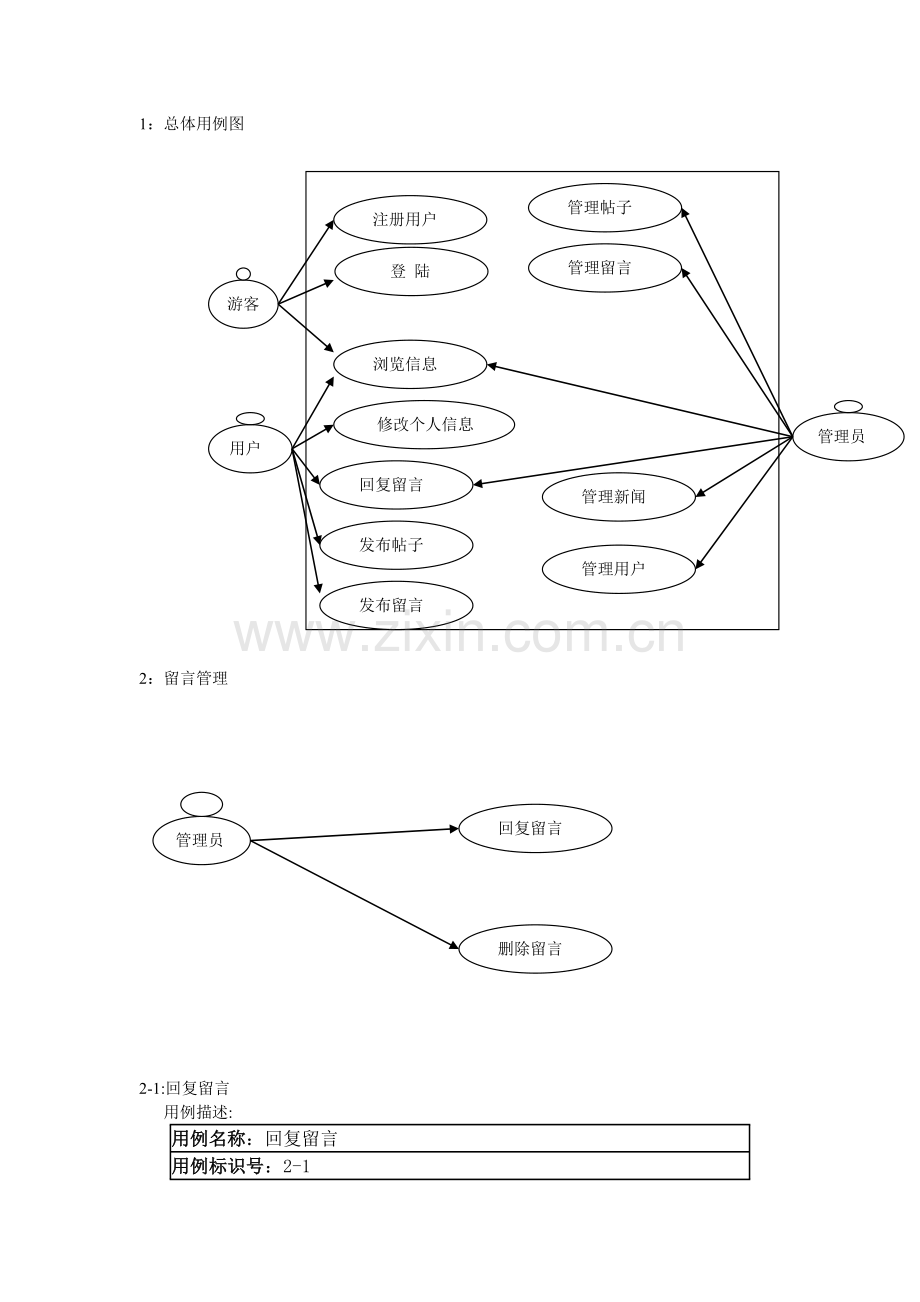

1：总体用例图

浏览信息
管理帖子
管理留言
管理新闻
管理员
游客
用户
发布帖子
管理用户
注册用户
回复留言
登 陆
发布留言
修改个人信息

2：留言管理
回复留言
删除留言
管理员

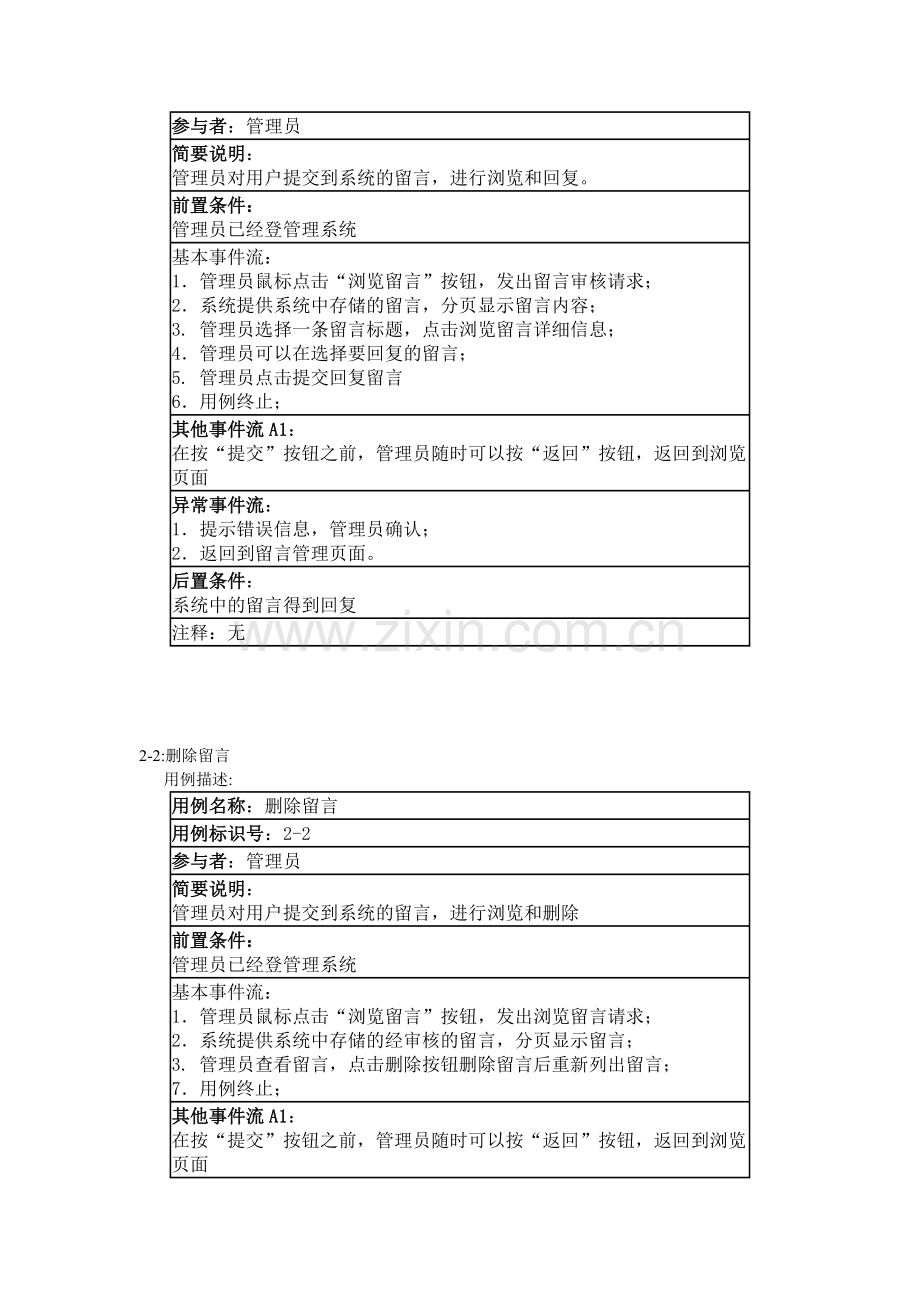

2-1:回复留言
用例描述:
用例名称：回复留言
用例标识号：2-1
参与者：管理员
简要说明：
管理员对用户提交到系统的留言，进行浏览和回复。
前置条件：
管理员已经登管理系统
基本事件流：
1．管理员鼠标点击“浏览留言”按钮，发出留言审核请求；
2．系统提供系统中存储的留言，分页显示留言内容；
3. 管理员选择一条留言标题，点击浏览留言详细信息；
4．管理员可以在选择要回复的留言；
5. 管理员点击提交回复留言
6．用例终止；
其他事件流A1：
在按“提交”按钮之前，管理员随时可以按“返回”按钮，返回到浏览页面
异常事件流：
1．提示错误信息，管理员确认；
2．返回到留言管理页面。
后置条件：
系统中的留言得到回复
注释：无

2-2:删除留言
用例描述:
用例名称：删除留言
用例标识号：2-2
参与者：管理员
简要说明：
管理员对用户提交到系统的留言，进行浏览和删除
前置条件：
管理员已经登管理系统
基本事件流：
1．管理员鼠标点击“浏览留言”按钮，发出浏览留言请求；
2．系统提供系统中存储的经审核的留言，分页显示留言；
3. 管理员查看留言，点击删除按钮删除留言后重新列出留言；
7．用例终止；
其他事件流A1：
在按“提交”按钮之前，管理员随时可以按“返回”按钮，返回到浏览页面
异常事件流：
1．提示错误信息，管理员确认；
2．返回到留言管理页面。
后置条件：
系统中的留言被删除。
注释：无

3：管理帖子
回复帖子
删除帖子
管理员

3-1回复帖子
用例描述:
用例名称：回复帖子
用例标识号：3-1
参与者：管理员
简要说明：
管理员对用户提交到系统的帖子，进行浏览和回复帖子。
前置条件：
管理员已经登管理系统
基本事件流：
1．管理员鼠标点击“浏览帖子”按钮，发出帖子浏览请求；
2．系统提供系统中存储的帖子，分页显示帖子内容；
3．管理员可以在选择要帖子的留言；
4. 管理员点击提交回复帖子
5．用例终止；
其他事件流A1：
在按“提交”按钮之前，管理员随时可以按“返回”按钮，返回到浏览页面
异常事件流：
1．提示错误信息，管理员确认；
2．返回到帖子管理页面。
后置条件：
系统中的帖子批准状态被修改。
注释：无

3-2删除帖子
用例描述
用例名称：删除帖子
用例标识号：3-2
参与者：管理员
简要说明：
管理员对用户提交到系统的帖子，进行浏览和删除帖子。
前置条件：
管理员已经登管理系统
基本事件流：
1．管理员鼠标点击“浏览帖子”按钮，发出帖子浏览请求；
2．系统提供系统中存储的帖子，分页显示帖子内容；
3．管理员可以在选择要删除帖子；
4. 管理员点击删除按钮删除帖子
5．用例终止；
其他事件流A1：
在按“提交”按钮之前，管理员随时可以按“返回”按钮，返回到浏览页面
异常事件流：
1．提示错误信息，管理员确认；
2．返回到帖子管理页面。
后置条件：
系统中的帖子被删除
注释：无

4：管理新闻
添加新闻
更新新闻
删除新闻
管理员

4-1添加新闻
用例描述：
用例名称：添加新闻
用例标识号：4-1
参与者：管理员
简要说明：
管理员向网站添加新闻
前置条件：
管理员已经登管理系统
基本事件流：
1．负责人鼠标点击“添加新闻”按钮
2．系统出现一个空白的文本框。
3．负责人可以在文本框添加新闻，
4．负责人编辑完文本框，按“提交”按钮，首页新闻信息就被更新
5．用例终止
其他事件流A1：
在按“提交”按钮之前，管理员随时可以按“返回”按钮，文本框的任何修改内容都不会影响网站首页的新闻信息
异常事件流：
1．提示错误信息，管理员确认；
2．返回到留言管理页面。
后置条件：
系统中的新闻信息被更新。
注释：无
4-2更新新闻：
用例名称：更新新闻
用例标识号：4-2
参与者：管理员
简要说明：
管理员用来修改网站新闻信息，该新闻信息最终更新显示在网站的首页上。
前置条件：
管理员已经登陆网站管理系统
基本事件流：
1．管理员鼠标点击“更新新闻”按钮
2．系统出现一个文本框，显示着原来的新闻内容
3．管理员可以在文本框 上修改新闻，
4．管理员编辑完文本框，按“提交”按钮，首页公告就被修改
5．用例终止
其他事件流A1：
在按“提交”按钮之前，管理员随时可以按“返回”按钮，文本框的任何修改内容都不会影响网站首页的新闻信息
异常事件流：
1．提示错误信息，管理员确认
2．返回到管理系统主页面
后置条件：
网站首页的新闻信息被更新
注释：无
4-3删除新闻：
用例名称：删除新闻
用例标识号：4-3
参与者：管理员
简要说明：
管理员用来删除网站新闻信息，该新闻信息从网站首页上消失。
前置条件：
管理员已经登陆网站管理系统
基本事件流：
1．管理员鼠标点击“删除新闻”按钮
2．系统出现一个文本框，显示着原来的新闻内容
3. 管理员按“确认”按钮，首页上该条新闻信息就被删除
4．用例终止
其他事件流A1：
在按“确认”按钮之前，管理员随时可以按“返回”按钮，不会影响网站首页的新闻信息
异常事件流：
1．提示错误信息，管理员确认
2．返回到管理系统主页面
后置条件：
网站首页的新闻信息被更新
注释：无

5：管理用户

修改用户信息
删除用户
审核用户信息
管理员
查看用户信息

6：游客用例
登陆
浏览信息
游客
注册

5．管理用户：
5-1查看用户信息

用例名称：查看用户信息
用例标识号：5-1
参与者：管理员
简要说明：
管理员用来查看用户信息。
前置条件：
管理员已经登陆网站管理系统
基本事件流：
1．管理员鼠标点击“查看用户信息”按钮
2．系统出现一个文本框，显示已经存在的用户信息
3. 用例终止
其他事件流A1：
管理员随时可以按“返回”按钮返回到管理系统主页面
异常事件流：
1．提示错误信息，管理员确认
2．返回到管理系统主页面
后置条件：
无
注释：无
5-2修改用户信息：
用例名称：修改用户信息
用例标识号：4-2
参与者：管理员
简要说明：
管理员用来修改用户信息，该用户信息最终更新用户列表上。
前置条件：
管理员已经登陆网站管理系统，并查看用户信息。
基本事件流：
1．管理员鼠标点击“修改用户信息”按钮
2．系统出现一个文本框，显示着原来的用户信息
3．管理员可以在文本框上修改用户信息，
4．管理员编辑完文本框，按“提交”按钮，该用户信息就被修改
5．用例终止
其他事件流A1：
在按“提交”按钮之前，管理员随时可以按“返回”按钮，文本框的任何修改内容都不会影响该用户的信息
异常事件流：
1．提示错误信息，管理员确认
2．返回到管理系统主页面
后置条件：
该用户的信息被修改
注释：无
5-3删除用户信息：
用例名称：删除用户信息
用例标识号：5-3
参与者：管理员
简要说明：
管理员用来删除用户信息，该用户信息从用户列表上消失。
前置条件：
管理员已经登陆网站管理系统，并查看用户信息。
基本事件流：
1．管理员鼠标点击“删除用户信息”按钮
2．系统出现一个文本框，显示着原来的用户信息
3. 管理员按“确认”按钮，首页上该条用户信息就被删除
4．用例终止
其他事件流A1：
在按“确认”按钮之前，管理员随时可以按“返回”按钮，文本框的任何修改内容都不会影响该用户的信息
异常事件流：
1．提示错误信息，管理员确认
2．返回到管理系统主页面
后置条件：
该用户信息被删除，用户列表被更新
注释：无

6-2：登陆
用例描述
用例名称：登陆
用例标识号：6-2
参与者：游客
简要说明：
游客登陆系统变为用户身份，游客可以登陆也可以不登陆。
前置条件：
游客已经在浏览门户网站
基本事件流：
1．游客鼠标点击“登陆”按钮，发出登陆请求；
2．系统跳转到登陆页面；
3. 游客填写登陆信息；
4．系统检验游客登陆信息；
5．检验成功系统跳转到系统首页；检验失败系统进行提示，登陆页面清空。
6．用例终止；
其他事件流A1：
在按“提交”按钮之前，游客随时可以按“返回”按钮，登陆状态不改变。
异常事件流：
1．提示错误信息，游客确认；
2．返回到登陆页面顶部页面。
后置条件：
游客登陆成功
注释：无
6-3：浏览信息
用例描述
用例名称：浏览信息
用例标识号：6-3
参与者：游客
简要说明：
游客可以浏览新闻，帖子，留言等各种信息。
前置条件：
游客已经在浏览门户网站
基本事件流：
1．游客点击信息标题
2．系统跳转到详细信息页面；
3. 游客浏览信息；
4．用例终止；
其他事件流A1：
无
异常事件流：
1．提示错误信息，游客确认；
2．返回到门户网站首页。
后置条件：
无
注释：无

7：用户用例：
修改个人信息
发布帖子
用户
浏览信息
回复留言
发布留言

7-1：浏览信息
用例描述
用例名称：浏览信息
用例标识号：7-1
参与者：用户
简要说明：
游客可以浏览新闻，帖子，留言等各种信息。
前置条件：
游客已经在浏览门户网站
基本事件流：
1．用户点击信息标题
2．系统跳转到详细信息页面；
3. 游客浏览信息；
4．用例终止；
其他事件流A1：
无
异常事件流：
1．提示错误信息，游客确认；
2．返回到门户网站首页。
后置条件：
无
注释：无

7-2：修改个人信息
用例描述
用例名称：修改个人信息
用例标识号：7-2
参与者：用户
简要说明：用户修改个人信息
前置条件：用户已登录
基本事件流：
1．用户鼠标点击“修改个人信息”按钮
2．系统出现一个表单，表单：密码，电话号码，邮箱，且显示原有信息
3．用户编辑要修改的信息，按“修改”按钮，完成修改
4．用例终止
其他事件流A1：突发性终止，返回用户中心！
异常事件流：
1．提示错误信息用户确认
2．返回用户中心
后置条件：信息修改成功
注释：无

7-3：发布帖子
用例描述
用例名称：发布帖子
用例标识号：7-3
参与者：用户
简要说明：用户发布帖子
前置条件：用户已登录
基本事件流：
1．用户鼠标点击“发布帖子”按钮
2．系统出现一个表单，表单包括：帖子标题，帖子内容
3．用户编辑帖子，按“发布”按钮，完成帖子发布
4．用例终止
其他事件流A1：无
异常事件流：
1．提示错误信息用户确认
2．返回主页
后置条件：帖子发布成功
注释：无
7-4回复留言
用例描述
用例名称：回复留言
用例标识号：7-4
参与者：用户
简要说明：用户回复别人对自己帖子的回复
前置条件：用户已登录，且到相应的帖子下，看到相应的留言
基本事件流：
1．用户鼠标点击“回复留言”按钮
2．系统出现文本域，用户编辑回复内容
3．用户编辑完回复内容，点击“提交”按钮，提交回复
4．用例终止
其他事件流A1：当用户回复写到一半不想继续写，或者突发性终止，返回主页
异常事件流：
1．提示错误信息，点击“确认”按钮
2．返回主页
后置条件：回复成功
注释：无
7-5：发布留言
用例描述
用例名称：发布留言
用例标识号：7-3
参与者：用户
简要说明：用户对相应帖子发布留言
前置条件：用户已登录，切到相应帖子页面下
基本事件流：
1．用户鼠标点击“发布留言”按钮
2．系统出现一个文本域
3．用户编辑留言，按“发布”按钮，完成留言发布
4．用例终止
其他事件流A1：突发性终止，或者用户点击返回，返回到主页
异常事件流：
1．提示错误信息用户确认
2．返回主页
后置条件：留言发布成功
注释：无
