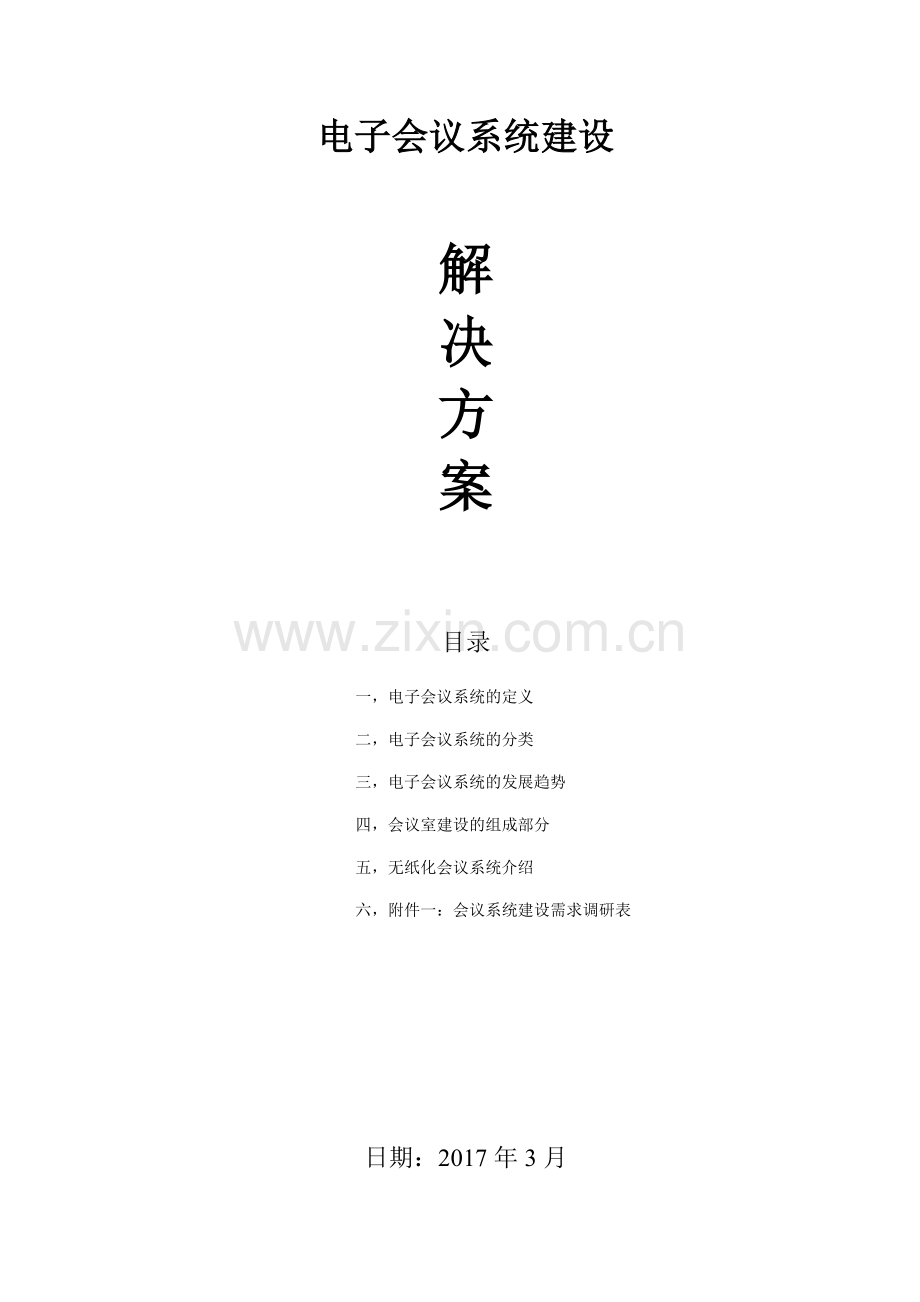

电子会议系统建设解决方案.docx

电子会议系统建设

解
决
方
案

目录
一，电子会议系统的定义
二，电子会议系统的分类
三，电子会议系统的发展趋势
四，会议室建设的组成部分
五，无纸化会议系统介绍
六，附件一：会议系统建设需求调研表

日期：2017年3月
一，电子会议系统的定义
电子会议系统是指使用电子辅助手段的会议系统，它有各种各样的定义，例如电话会议、电视会议、通信会议、多媒体会议、视频会议等。
二，电子会议系统的分类
电子会议系统从覆盖区域角度来讲，可分为两类，一类是局部会议系统，一类是远程会议系统。

局部会议系统的对象是在一个会议室里召开的会议，它用电子化手段检索、显示会议资料，作会议记录等。使用局部会议系统可以少用纸，无需作备忘录，如果需要，还可将各种媒体（如计算机、缩微胶片、录像带、书画照片）上的信息检索出来，进行显示。

与局部会议系统不同的是，远程会议系统是用通信线路连接两个以上的会议室，让它们同时进行会议的系统，一般俗称电话会议、通信会议和网络会议。远程会议系统的形式和种类比较多，近年来发展也相当迅速。远程会议系统中的电话会议系统可以让几个人利用各自的电话机进行简单的会议，几个场所可以同时会话。而图形电话会议系统是一种在电话上附加书写盘，可以进行笔谈的系统。网络会议，是基于互联网技术，音频、视频信号数字化网络化而进行的多方远程会议。

还有一种声音会议系统，也叫广播会议；这种系统将远程的会议室用专用线路连接起来使用话筒和扬声器来召开会议。

当今，功能多样、技术先进的多媒体电子会议系统已经相对成熟，并被广泛应用。多媒体电子会议系统的终端设备、控制台以及图像传送控制设备实现多样化、小型化、智能化。通过信息高速公路网络的连接，多媒体电子会议系统大大提高现代办公室的工作效率和办公速度、节省管理开支和差旅费用。企业决策者们可以通过多媒体电子会议系统在办公室、流动办公车或家中召开会议。
三，电子会议系统的发展趋势
电子会议系统(简称会议系统)在技术发展中，不知不觉已经经历全模拟技术、模拟音频传输+数字控制技术、全数字技术(数字音频传输+数字控制技术)这三代，而第三代会议系统——全数字会议系统具有音质优良、功能强大、可靠性高等特点，是目前会议系统市场的主流产品。

近年来，计算机技术、网络技术、无线传输技术等发展迅速，将这些先进技术应用于会议系统中，将使会议系统的功能更强大、性能更优越、操作更加人性化。如今，无线化、网络化，及无纸化多媒体已成为会议系统的主要发展方向，其中无纸化多媒体会议系统有望成为第四代会议系统的代表产品。

1.无线化

无线会议系统具有不用布线（或少布线）、可适应会场布局的实时变更、不需要破坏会场原有装修、系统维护方便、不需要担心线材老化、便于保管等优点，因此很受一些高端会议场所及大型会议中心、行政中心的青睐。

无线会议系统主要有射频无线会议系统和红外无线会议系统。

射频无线会议系统大多基于较为成熟的射频技术(2.4GHz，WiFi)，安装方便，传输距离大(可达30米以上)，其最大缺点是易受无线电干扰，工作不稳定，在同一建筑物内也不宜安装多套射频无线会议系统。此外，射频具有穿墙特性，无法保证会议私密性。

红外无线会议系统以波长830~950nm(3.16~3.61x1014Hz)的红外线为传输介质，红外线具有可见光的传输特性，不能穿透不透明物体，所以很好地保证了会议的私密性，而且红外系统不受无线电干扰，相邻会议室之间也不会发生干扰，非常适合会议场所应用。红外无线会议系统的不足之处主要在于：单个红外线收发器的信号覆盖范围不够大(覆盖半径约为10米左右，可通过连接多个收发器增加信号覆盖范围)，大型会场中红外线收发器的安装数量和位置需要根据现场物理环境进行计算。

红外无线会议系统分模拟红外无线会议系统和数字红外无线会议系统。模拟红外无线会议系统采用的是模拟音频技术，音质只能做到频响200Hz~4.5kHz(-3dB)、信噪比50dB左右。数字红外无线会议系统采用dirATC-数字红外音频传输与控制技术，音质优越，可达频响20Hz~20kHz(-3dB)、信噪比80dB以上，是较为理想的无线会议系统解决方案。数字红外无线会议系统符合国际标准IEC
61603-7，可以和采用相同国际标准的数字红外同声传译系统兼容使用。

中国国家会议中心共有十余间会议室配备了数字红外无线会议系统，工程建设时只需在每个会议室内预先安装数字红外收发器(也可以使用流动的红外收发器)，会议单元可以在需要时流动使用，会议室布局可以自由变化，会议室也可以合并分拆，上下左右相邻的多个会议室都不会相互干扰。

2.网络化

在会议系统中，网络化主要体现在以下几方面：在具有多个会议厅堂的大型会议中心，可以实现信息和设备的交互和共享，降低了系统建设投资，也大大提升了管理效率;会议系统与各种服务器(如文件服务器、视频服务器等)网络互联，可实现文件、多媒体信息以及外部资源共享(这在无纸化多媒体会议系统中得到应用);会务公开、网络直播等。

(1)译员间合并与借用技术

对于大型会议中心，通常有多个会议室都配备同声传译功能。由于每一个同传语种都需要一个独立的译员间，因此需根据设计要求预留足够的同传语种及相应的译员间，这需要很大的投资。另外在会议中心投入使用后，如果某个会议室需要临时增加一个同传语种，就必须要增加译员间，而这往往会受到会场条件的限制而难以实现。

在基于网络技术的全数字会议系统中，我们把每个会议室/译员间(可以包括多台会议单元/翻译单元)作为一个网络节点，接入到多译员间控制器及多会议室译员间总控制器(相当于网络交换设备)中，这样就把整个会议中心的会议系统组成了一套更大的网络会议系统，在这个大的网络系统中可以把各网络节点(会议室/译员间)自由组合成多个虚拟的子网络系统(一个子网络系统即是一个带同传功能的会议系统)，即实现了会议室和译员间的自由组合，从而可以方便地实现“借用”其它会议室的译员间以满足扩充语种的需求。联合国总部采用此技术后可实现24个会议室的合并及最多192个译员间的共享。

(2)会议设备资产管理

大型会议中心会议室众多，各种会议设备的型号、软硬件版本、生产日期等设备信息数量十分庞大，在很多国家和地区人工成本也越来越昂贵，如何对会议设备资产进行高效管理成为一个重要课题。在每一台基于网络技术的会议设备中内置一个可以自报其设备资产信息的小程序，利用会议设备资产管理软件即可方便地对整个系统(包括联网而成的大系统)中所有的会议主机、代表单元、翻译单元等会议系统设备信息进行集中统计、管理。

(3)会议预约管理

会议预约管理通过房间(会议室)预约管理系统来实现。房间(会议室)预约管理系统是一个基于以太网的多用户房间管理平台，在服务器配置房间预约管理系统之后，用户可以通过局域网内电脑登陆系统进行查询、预约。连接网络型中控系统主机后，配合主机逻辑编程可预约每个会议室的事件(如系统电源、灯光、空调、投影机等控制)。

(4)多房间(会议室)管理

多房间管理系统是一个通过以太网实现多房间集中管理的软件，可以管理的房间数量由可用的IP ID和IP地址数量来确定，适用于政府机构、企业和教育教学领域。系统中，每个房间都有专用的硬件设备和对应的网络中控系统，可实现的功能有：集中监控各个房间，包括：在线状态、系统电源、灯管寿命、硬件故障以及用户自定义的事件属性;管理员为房间预约安排事件，例如：控制房间在指定时间打开灯光、投影设备等。

3.无纸化多媒体

“无纸化会议”由联合国非政府组织委员会于2003年提出，它用全电子模式运作会议管理，以减少纸张消耗、提高会议效率。联合国于2010年1月1日对会议文件的使用、管理全面推行“无纸化”。同时，现代高级别会议也已不再只是语音为主的音频会议，而需要大量多媒体信息交互，如会议资料、电脑文件、多种视频信息、网络浏览等。

总体来说，无纸化多媒体会议系统将无纸化会议、视频服务、会议服务等引入到会议系统中，将会议系统技术又推进到一个新的阶段。
四，会议室建设的组成部分
会议室的建设，通常由以下几个建设部分组成：
1， 会议间装修：包含地板，墙面，天花板，门窗以及水电等的建设。对于会议室的装修建设，通常重点是静音、隔音的处理。
2， 会议家具布局设计与安装：根据会议用途，设计最适合的家具，并安装实施。
3， 灯光系统建设：根据会议需要和技术发展提供的可能性，为会议室提供符合需求的智能化管理的灯光系统。
4， 音响系统建设：拾音系统建设，扩音系统建设，以及各种的音频管理、处理系统的建设。
5， 显示系统建设：比如LED拼接屏、LED大屏、投影系统等部门的软硬件建设。
6， 网络建设：为会议的网络链接，进行的布线设计与实施，以及会议数据存储以及交换的设计与实施等。
7， 会议管理系统建设：为满足客户需求，而进行设计的会议系统的安装建设。包含为实现会议功能而进行的软、硬件系统的安装、调试、培训和交付等工作。
五，无纸化会议系统介绍
（一）无纸化会议系统的组成：
1、显示系统：
根据会场实际使用环境设计的投影显示系统，主要用于显示会议室文字、图片、视频画面信号等，视频接口可随时接入演讲者的笔记本电脑，同过在显示设备显示主讲内同。 通过机房DVD机、或者PC电脑可以播放常规媒体信息。
2、数字会议系统：
会议室设计数字会议系统，会议系统采用目前国内知名品牌的数字会议论系统，系统采用手拉手方式连接，发言单元采用便携式手拉手安装，外形美观，安装灵活，使用非常方便，而且布线量非常的少，不影响整体的装修布局。根据会议室布局和需求会议室单间通常设计如下：
① 数字会议主机1台（系统核心，控制、管理单元）；
② 主席单元1台（具有优先强切权限，桌面式放置安装）；
③ 代表单元XX台（桌面式放置安装）；
④ 数字会议音频处理器1台（提升音质效果。增强拾音距离）；
⑤ 会议延长线（用于单元和机房主机连接）；
⑥ 会议地插X个（会议室地面嵌入安装）。
3、专业扩声系统：
参考国家厅堂扩声设计标准一级进行设计，语言扩声系统一级标准要≥98dB，声场不均匀度要做到1kHz和4kHz时测量≤8dB；传声增益在125~4 kHz的平均值要≥-8dB。
① 设计X只XX W主音箱 音箱安装在会场X侧墙上。
② 现场声压级达到国家一级标准，满足现场会议扩声的使用需求
③ 功放功率严格安装音箱功率的1.5备配置
④ 12路2编组调音台、音频处理器TS-P880各一台（给音频提供接口，处理音色效果）。
⑤ 设无线话筒T-521UH X套，用于会议主持、用移动发言等；
4、信号切换系统：
在现代多媒体会议室，为了满足不同演示场合的需求，通常会具备多种不同的音视频信号源和显示终端。
信号源：
① 高清摄像机X台（需X路HDMI接口）
② X个带高清多媒体信息盒（需X路HDMI、X路VGA信号接口）
显示设备：
① 投影机，高清电视机（占HDMI信号1路输出）
因根据以上的输入信号源、 以及显示设备，配置了一台X进X出的混插矩，最为信号切换核心设备，具体置如下：

（1） X路HDMI输入板卡1块；
（2） X路VGA输入板卡1块
（3） X路HDMI输出板卡1块；

（二）系统功能介绍

1.1 系统功能
1.1.1显示系统：
1、系统概述：
标准的、现代化的会议室，一套完整的视频显示系统是非常有必要的，现代化的会议室，视频显示系统设计的好坏非常重要，设计一套完整的，高标准的视频显示系统，解决了会议室视频资料显示、图片显示、视频显示、摄像跟踪显示等会议显示的需求，提高整个会议的效率；

2、系统功能
① 能将通常的视频源信号（DVD、VCD、VHS磁带、现场摄像、电脑网络信息、电子白板、实物展示等）进行显示；
② 能现场采集图像并同时混合同步音频信号；
③ 能将不同的图像信息分别送入不同的屏幕系统，满足不同情况下的视频显示功能要求；
④ 预留视频信号输入、输出接口；
⑤ 预留AV、VGA、HDMI等接口；
⑥ 能够分别将不同形式的视频信息如DVD、摄像机、笔记本、录像机等等视频信息显示到投影。
1.1.2 会议系统：
1、系统概述：
随着当今科技的飞速发展，老式的会议形式已无法适应现代化会议系统的要求。现代化的数字会议系统会议程序简单化、功能多样化，能够对会议实施控制、管理，包括声音传送稳定纯正，讨论清晰有序，使整个会议形式具有高效性。
一套较完整的数字会议系统大约包括以下几个主要方面：报到、发言、表决、会议扩声、资料显示、会议进程控制；会议摄像、会议多媒体资料展示，本系统首先完成会议报到、发言（表决选）和会议进程管理等三项主要功能，实现报到及时、无误、发言灵活、可控；表决迅速、准确；并为其他功能的扩充和升级提供标准化的接口，使整个接口具有较好的先进性和良好的兼容性，本次会议室设计采用数字会议系统。

2、系统设计
会议室设计数字会议系统，会议系统采用目前国内知名的ITC品牌的数字会议论系统，系统采用手拉手方式连接，发言单元采用便携式手拉手安装，外形美观，安装灵活，使用非常方便，而且布线量非常的少，不影响整体的装修布局。
3、数字会议系统架构图

4、系统功能
数字会议系统单元多元化，具有桌面式、嵌入式、讨论、带表决多种单元可选；发言麦采用进口咪头和配套的专业音频处理设备，有效的提高了话筒的拾音距离和啸叫处理能力，话筒的使用距离可以达到50-80CM的超远距离，两只话筒同时开启使用时不仅不会出现啸叫的现象，反而进一步增强话筒的拾音距离。ITC的数字会议系统配合专业的扩声设备和音频处理设备使用整个会场的效果更佳，拾音距离更远，音质更清晰，是各类会议室的最佳选择。数字会议系统具有以下功能特点：

1. 数字会议系统采用全数字传输，音质效果更更清晰；
2. 系统支持64路同声传译通道；
3. 具备讨论发言、表决、签到功能、主席单元具有优先发言权限；
4. 支持先进先出模式、普通模式、声控模式、申请发言等四种发言模式；
5. 单机支持128个会议单元继而，增加扩展主机可扩展4096个单元；
6. 同时发言人数可进行预设，支持1/2/4/8发言人数可选；
7. 主机自带消防联动接口，可与消防进行联动，提示火灾信息；
8. 音质支持远距离传输，主机具备光纤音频接口、CobraNet协议传输接口；
9. 支持无线触摸屏、安卓系统电脑、手机进行控制；
10. 主机自带摄像跟踪功能，也可配合跟踪主机实现摄像跟踪功能；
11. 支持文字在线传输、支持单个、多个同时传输；
12. 带电子桌牌，可显示会场人员姓名；
13. 具备IC卡签到功能， IC卡可以输入与会人员身份信息。
实例安装效果：

1.1.3 扩声系统：
1、系统概述：
音响扩声系统会议室的面积和使用功能，参考国家扩声厅级标准一级进行设计，会议室扩声系统的音响效果应能符合以上GYJ125厅堂扩声系统设计的声学特性指标中的语言扩声一级标准演讲时应能达到语言清晰、无失真、声压余量充分、声场分布均匀、无声反馈啸叫，声像定位正确。音响扩声系统主要由扬声器、功率放大器、音频处理设备、调音台、话筒、音源等设备组成。整个系统选用同类产品中音色优美的高档次音响器材为主组成音响系统，选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，通过计算会议室的音响场地系数进行设计，保证会议室每个角落的声场听觉均匀，没有出现失真、偏音、混音、回响等不良音响效果；会议室的扩声系统主要由三大部分组成：声源、音频处理设备、功放及扬声器系统。

2、系统功能
通过对会议室的布局环境分析，对音响设备进行合理的布置与连接，并安装以上的音响设备，结合会议室对音响扩声系统的使用需求，整个音响扩声系统设计可实现以下使用功能
1：采用数字话筒前级处理器和数字周边处理器，设计多种工作模式，例如会议讨论模式，影音模式、节目模式、远程会议模式等，可根据不同的需要快速调节话筒前级处理器，满足不同模式的音响扩音；
2：采用多编组调音台，多路编组输出，解决会议室开展远程视频会议时远程音频与本地音频信号分组输出
3：预置多组出厂会场效果和工作模式，现场调试可下载直接使用，无需进行复杂调试，
4：采用软件调试和设置，可根据现场的环境、位置摆放、音箱摆放、会议的类型等进行预先设置和实时调节，系统可以与集中控制系统对接，通过集中控制系统进行管理；
5：根据会议类型设置压限效果，防止信号输出过大，带来过大的音频电流，烧坏音箱；
6：根据会议类型设置噪音门效果，滤波多余的噪音输入音响设备，产生噪音，影响音响扩声效果；
7：音箱采用一对一定阻传输方式，音箱与功放阻抗匹配，采用全频宽频音箱，还原出最佳的音质效果；
3、音箱安装图：

1.1.4矩阵系统：
1、系统概述
标准的、现代化的会议室，一套完整的视频管理切换系统是非常有必要的，在现今视频系统发展从模拟视频向数字视频过渡，从标清信号向高清信号过渡的时期，各种视频源设备和各种视频显示设备采用了不同的编码技术和接口方式，因此在高清视频系统设计中必须详细了解各种视频信号的传输距离、编解码方式，否则视频信号将无法兼容和显示。会议室的信号源设备主要由多媒体会议桌插、地插，摄像机，DVD等组成，有了各种信号源，就形成了多个信号源，与多个显示设备之间的矩阵式选择关系。多路的电脑VGA信号、多路的视频信号和投影机、显示器之间，就形成了这样的关系，那么这两种设备之间，就必须有一种设备，它能够担负众多的显示信号源（输入）和众多的显示设备（输出）之间的任意组合（切换）；矩阵系统成为多媒体会议室必不可少的组成部分。

2、高清混合矩阵系统架构图

3、系统功能
由于遵循着不同的视频标准，这些信号的带宽、分辨率和传输距离存在很大的差异。目前大多数工程类所需要的高清系统在高清信号的传输上都存在非常严重的问题。采用IP传输存在着系统昂贵、延时长等问题，而监控系统所采用的模拟标清系统传输方式又不能够满足要求。这些都限制了真正的数字高清系统的实现。高清信号传输、切换系统是一套集信号转换、传输、控制等功能的信号处理系统。系统总体构架由模拟标清/数字高清信号转换解决方案、高清信号远距离传输解决方案、高清光纤矩阵切换解决方案组成，整套系统涵盖了视频处理的各个方面。整套系统从转换、传输、处理都是有ITC自主研发，完全摒除了由于不同厂商产品设备不兼容的情况。同时也为您接下来售后服务更便捷、更高效，我们是厂家，同时也是视频信号处理行业的龙头，同时我们的产品也是视频拼接、远程传输、视频处理等高清信号的完美结合体；

1.丰富的接口：信号转换接口丰富，转换更加灵活,支持输入VGA、VIDEO、YPbPr、DVI、HDMI、HD Baset FIBER,支持输出VGA、VIDEO、YPbPr、DVI、HDMI、HD Baset FIBER

2.交互式处理1080P高清视频信号，支持3D：采用专业高清显示屏处理芯片，支持1080P高清视频输入\输出，支持标清视频信号输入，倍频高清视频信号输出；

3.自动电缆均衡功能：在1920x1080Px60分辨率下，为每路DVI、HDMI输入自动线缆均衡，可使输入端延长到20米（普通DVI、HDMI线材）；

4.控制信号远距离双向传输：控制信号双向传输，可传输红外、RS-232控制信号，传输距离达20公里；

5.远程距离传输高清1080P视频：简化布线，施工简单，只需单根网线或光纤，即可传输1080P高清无压缩视频信号和红外、RS-232控制信号，双绞线传输距离达100米，多模光纤传输距离300米，单模光纤传输距离20公里；

1.1.5中控系统：
1、系统概述
中央集中控制系统为智能多媒体会议室系统设计灵魂，集中了灯光、机械、投影及视音频控制手段于一体，为使用者提供简单、直接的控制界面，令使用者能方便地掌握整个空间环境各设备的状态及功能。会议室中控系统设计一套中控主机，一套音视频切换矩阵，满足对会议室音视频进行实时切换调度，中控系统采用无线触摸屏进行操作，中控主机和无线触屏根据会议室时间使用情况，编辑运行控制程序，下载到中控主机和无线触摸屏进行控制运行，在无线触摸屏的控制线，达到音视频切换实时操控，解决繁琐操作；

2、中控系统架构图

3、系统功能
会议室的中央集中控制系统配置有中控控制主机、IPAD平板电脑、电源控制器、音量调节器等设备作为会议室的中央集中控制系统核心控制设备，实现对会议室的环境控制（空调温度控制、窗帘控制）、摄像机和投影机控制、投影幕和吊架升降控制、音视频切换控制、音量大小调节等功能，中控系统可以实现以下功能特点如下：
1、 支持IPAD、Iphone、Android
基于IOS系统平台和Android系统平台，支持IPAD/Iphone/Android移动终端；采用app软件格式，根据使用需求可以个性diy编辑界面，控制界面程序支持自定义，支持编程图片，图形，文字，动画，2D/3D按键等个性化界面。

2、视频切换管理控制：
把各路视频信号输入输出接到高清混合切换矩阵的输入输出口，由于高清混合切换矩阵具有RS-232控制接口，中控主机可通过RS-232串口对高清混合切换矩阵的控制，可实现对视频输入/输出通道切换控制功能，实现工作人员无需到达机房，通过平板电脑即可实现对视频切换管理；

3、摄像机控制：
会议室配置有会议摄像头，中控主机通过串口RS-232或者串口RS485协议控制摄像机动作，通过级联摄像机控制端口，地址拨码分配，可实现由中控主机编程控制摄像头的转动，镜头变焦、聚焦等功能，并将信号输出到各类显示终端或录像设备等。还可以与数字会议系统进行对接，实现摄像跟踪功能，可以对讲话者进行特写。

4、 投影机控制：
中控主机通过串口RS232协议或者红外发射棒控制投影机电源开关、显示画面切换等，投影机厂家会提供其投影机的外部通信协议代码，即俗称的中控代码。或者学习其红外遥控代码，然后写入中央控制系统主机，在工作人员操控触摸屏时，主机将控制代码发送给投影机，达到控制的目的。可在投影机的开关过程中加入延时，以保护投影机。

5、 投影幕控制：
通过中控系统主机总线口CR-NET连接电源管理器控制电动幕布，在会议室不使用投影时，可一键联动电动幕布升起，保证了会场的整齐有序，电动幕布一般采用强电开关控制，通过电源控制器控制幕布的电机正反转，从而达到升降的效果。在触摸屏内逻辑指令中加入互锁，避免管理人员误操作损坏设备，管理方便快捷。

6、 电源管理
会议室的设备电源可以统一控制管理，实现一键全部设备电源开启和一键电源关闭，轻按触摸屏上“电源”按键，系统电源便会依次打开（按业内标准-AV讯号源、音视频矩阵、效果、均衡器，10秒后启动功放），关闭系统时执行相反程序。

7、 音量控制：
会议室中控通过RS-232控制音量控制器可以方便调节会议室的话筒、DVD等设备音量大小，所有音量电平及数字百分比显示于触摸屏上，使用户对系统音量控制一目了然。

8、 DVD播放机控制：
会议室所内的中央控制系统，可通过学习DVD播放遥控器的红外控制代码，录入中控主机，在与会人员操作触摸屏控制时，中控主机通过红外发射棒连接DVD播放器的红外接收口，对会场的音乐切换,音量大小进行调节，可实现所有遥控器功能的操作，不必随身携带遥控器。使多个遥控器的功能及触摸屏与一身，减少与会人员工作量。

1.1.6会议录播系统：
1、系统概述
录播系统的建设已经成为视频会议信息记录、管理和发布的重要组成部分，随着视频会议系统得到越来越多的应用，各种会议的频繁召开，如果没有一套完善的会议存储系统，那大量的重要会议，培训会议内容将无法保存下来，用户也无法在日后查看相关的内容，这些宝贵资料的长期丢失对用户来说是一笔很大的损失。特别是近几年“智能会议“建设步伐的加快，打造一套信息汇集、资源共享及优化管理的综合系统平台，录播系统的应用尤为重要，也加快了录播系统在会议系统中的建设，录播系统建设实现了视频录制、视频直播、资源管理、视频共享点播、视频共享下载、后期编辑管理、视频刻录、视频回放、数字发布等应用功能。系统的建设和应用具有很高的应用价值，是未来建设信息化、数字化的数字会议系统重要组成部分；
ITC全自动高清会议录播系统针对远程视频、多功能会议、会议培训、数字法庭等行业音视频记录、管理和发布等需求而研发的全高清录播系统，全高清录播系统采用嵌入式一体化设计，集高清视频编码、录制、点播、直播、导播及录播平台一体的专业录播设备。采用目前国际上领先的H.264 High Profile高清编码方式，全高清1080Px60帧视频记录，可以轻松获得纤毫毕现的细腻画质，丰富绝伦的图像细节，是高清时代会议视频记录的优秀技术体现，支持HDMI、SDI高清视频和VGA、色差标清视频录制，支持多种视频格式输入，解决会议室高清、标清视频并存的录播需求，行业首家设计单点录播和云录播两种录播模式，实现本地录播同步云服务器存储，实现单点信息汇集，云服务器资源存储及共享，是一套真正针对“智能会议”综合系统而研发的信息记录系统。
2、系统架构图

3、系统功能
Ø 一体化硬件设备，嵌入式Linux操作系统，B/S架构设计，高度集成图像识别跟踪、自动导播、直播、点播、采集录制、视频统计等系统模块；
Ø 视频采用H.264 High Profile 4.2编码方式，纯硬件DSP方式采集高清视频及VGA信号；
Ø 支持电脑中电子资料PPT 文档、FLASH、IE浏览器及DVD等视频内容 ，也包括音频的内容等、会议中领导嘉宾视频画面、会场参与者视频画面的同步录制；
Ø 音频采用AAC高清编码方式，配备1组3.5mm立体声音频输入接口和1组3.5mm立体声音频输出接口；
Ø 配备DVI/HDMI监控输出接口，支持5路高清视频实时监看；
Ø 支持多流多画面/单流单画面/单流多画面方式，录制的文件格式支持MP4/FLV/TS/AVI/MOV /MKV，支持多种文件格式同步录制的功能；
Ø 单流单画面或单流多画面录制时支持网络方式进行人工远程导播,也可配合主机内置的自动导播模块进行全自动导播式切换。
Ø 内置VOD点播模块，可通过网络进行视频文件在线点播，支持iPad /Android平板终端点播功能。
Ø 支持用户、节目的分级别管理功能，用户经过认证和授权后才能观看直播和点播文件。
1.1.7无纸化会议系统：
1、系统概述
录超薄电容屏升降一体机是广州市保伦电子有限公司自主研发的智能型专业会议终端系统，是行业领先的、专门为解决现代会议中的实际问题而提出的一体化解决方案，适合于各种高端会议场合，以及重要的政务、商务、企事业单位和大型活动的会场实施应用。该系统基于嵌入式平台开发，采用行业领先的嵌入式架构，顶级硬件配置包含双核处理器、多点触摸屏以及一五.6寸高分辨率（一三66*768）真彩数字液晶屏。触控升降一体机会议系统实现全数字化管理，支持Ethernet网络连接方式，有力保障通信质量。系统中央节点采用千兆以太网串行模式连接，级联扩展全部通过网线实现，终端采用有线通讯组网方式，对各种规格的会议厅以及大中小型会场均具有良好的适应性。
超薄电容屏升降一体机会议系统全部采用ITC具有自主知识产权的会议管理平台，可提供丰富的会议功能，协助会议主办方对整个会议流程进行高效便捷的控制，对会前准备，会中管理以及会后归档操作提供多种服务功能，保证会议正常、有序、安全地进行。搭载一五.6寸多点电容触摸屏，铝合金磨砂超薄一体外壳，表面处理为喷砂阳极氧化，宽屏无边框设计，彰显产品高端、尊贵。功能全面，界面层次简单，操作流畅，是目前国内最高端的无纸化会议终端产品之一。
超薄触控升降一体机会议系统终端配备无纸化智能会议应用软件，可支持常见的会议功能，又集成有高级会议功能，充分满足参会者的各项需求。在整个会议过程中，触控升降一体机会议系统可以为参会人员提供绝佳的数字化办公，体验文稿滑屏、拖动、缩放等特效。所有的操作均通过一台终端完成，简化了纸质文件的使用，极大推进无纸化会议办公水平的发展与进步。
2、系统特色
l 基于WIN8系统嵌入式开发、系统安全稳定
l 超薄弧形双面液晶屏设计，屏体总厚度11mm，屏体边缘厚度仅5.5mm，整体屏体尺寸：宽度378*高度242mm
l 内侧一五.6寸液晶屏为电容屏多点触摸式，查看及操作简单、便捷，系统可支持无线键盘鼠标或手写板
l 液晶屏终端为一五.6寸高分辨率（一三66*768）真彩数字液晶屏，显示效果清晰亮丽
l 显示界面专业时尚的UI设计，最大程度地简化用户操作步骤，增强用户会议新体验
l 全面支持会议表决投票、多媒体播放、Office文稿、上网、短消息通知等多项常用会议功能
l 集成同步文稿演示、电子白板、手写批注、主持功能、中控功能、共享到投影仪等高级无纸化会议功能
l 支持后台配置共享文档、共享视频供终端查阅、播放
l 文稿演示过程中，可以将演示过程同步到各终端屏幕，也可共享到投影仪或电视机等设备上
l 各终端可以选择同步观看文稿演示，也可以退出同步演示进行自由异步查看文稿
l 支持与会者间短消息互发，后台广播消息实时推送
l 视频点播支持多种音视频格式，允许在移动存储设备以及服务器端之间实现切换
l 千兆骨干网可满足多点流媒体并发需求，全面支持全高清1080p流媒体视频播放
l 支持会议内容存档，可设置会后清空或者留存档案
l 支持后台集控，统一强制切换签到、呼叫、投票、视频、文稿界面及人名显示等功能
l 支持系统实现远程控制，远程诊断，自动更新和升级
l 该系统覆盖会前、会中、会后全部流程，提供高品质会议服务，助力实现会议无纸化
l 支持中控实现远程控制液晶升降，支持手动控制前后仰角调节，最大角度为45度，具有电源保护功能
l 支持多会议管理功能,多会议室合并召开同一会议，支持分组召开不同会议，支持多会议预设，支持预先将不同会议按时间安排在不同会议室，支持按时间自动切换会议。会议管理方便，快捷，真正做到了提高工作效率。
l 支持远景多系统终端交互, 平板及手机用户可以在较远的座位上本地化观看大屏幕的内容,灵活性强. 支持ios、Android系统的手机、平板扫描二维码随时参与会议。

3、系统功能
3.1会前准备
Ø 首页格式 设置开机欢迎界面
l 自定义背景图片
l 设置会议主题、座位、姓名、职务等信息的显示方式（字型字号字的颜色及布局）
l 保存设置后实时生效

Ø 主界面管理
l 根据会议情况，自行分配主功能、副功能以及隐藏不必要的会议功能

Ø 系统设置
l 设置网上浏览的主页
l 设置网络中控的主页
l 设置网络代理
l 设置会议室门牌显示（图片播放或视频播放）

Ø 多会议室定义 编辑及分组会议室
l 可以任意合并和拆分多个会议室
l 可以定义每个会议室使用的投影仪、服务台

Ø 多会议预设 预设多次会议
l 预设多次会议信息，为每次会议设置不同的参会人员、会议资料等
l 支持不同会议之间的会议信息克隆
l 设置会议主题、主持人、会议秘书、会议服务、会议时间、会议地点。
l 设置会议权限、会议室布局图等

Ø 与会者管理 编辑参会人员列表（用于显示于双面屏）
l 添加、修改、删除与会人员
l 支持导入导出与会人员
l 设置每位与会人员的操作权限（签到、投票、发言、主持、中控权限）
l 编辑参会人员单位、职称、座位号信息

Ø 文件管理 上传会议文件
l 编辑文件分类（上传PDF\PPT\Word文档）
l 编辑会议文件列表（对应每种会议文件格式的列表）
l 设置每一个文件对每一位与会者的查看权限（可设置禁止阅读）

Ø 投票管理 设置及管理会议投票
l 编辑会议投票标题、选项、说明、类型
l 设置每个投票的权限
l 控制投票的起讫时间
l 支持投票信息的导入和导出

Ø 视频管理 配置视频直播、点播
l 上传视频文件
l 配置流媒体源

Ø 会议安排表 将不同会议安排在不同会议室的不同时间段
l 支持会议室资源管理
l 支持按照会议安排表自动切换会议

3.2会中功能
Ø 会议签到 参会人员签到（后台可设置免签到）。
l 一键触摸，快速签到，后台自动记录签到状态。
l 签到后，参会者可以观看基本会议概况内容
l 签到状态统计结果可直接导出为excel文件。

Ø 会议信息 显示参会人员的基本信息
l 以排位图的形式显示与会者人员的座次
l 以列表的形式显示与会者人员的座席号、姓名、单位、职位、签到时间
l 支持与会者列表信息的导入导出（Excel格式）
l 显示当次会议议程

Ø 会议文件 显示并打开管理员分发的会议文件
l 支持文件分类(Word\Excel\PPT\PDF\HTMLX\HTML\TIF 等)
l 支持权限控制
l 支持各种办公文件格式

Ø 会议现场 支持打开文档并同步共享演示文档
l 支持打开并查看文档
l 支持在线修改文档
l 支持批注文档并保存
l 支持共享演示文档到其他终端
l 支持共享演示文档到投影仪
l 支持文档放大缩小查看

文档放大 文档缩小

文档滑动 现场同步模拟

Ø 会议记录 会议过程随手笔记
l 支持格式化编辑（Word格式）
l 支持导出到U盘
l 支持上传到服务器
l 支持手写、无线键盘、手写板书写多种形式

Ø 电子白板 可在模拟白板上进行手写演示，使会议变得形象生动
l 支持铅笔、直线、矩形、圆形、椭圆形、文本、图片等工具
l 支持更换画笔粗细、画笔颜色、文字字号等
l 支持多人同时共享在同一白板上书画
l 所以图像都保存为矢量图，所有比划步骤都支持单步撤消
l 支持白板存档、载入，支持将白板内容同步到投影仪

Ø 交流提示 支持与会者之间实时交流
l 支持单选、多选收件人
l 支持发送、接收信息的实时显示
l 支持消息回复、公告发布
l 支持所有信息的记录存档

Ø 网络浏览 浏览以太网
l 支持输入HTTP地址浏览网页
l 支持登录办公系统
l 支持登录邮箱

Ø U盘导入 可以导入本地私有文件
l U盘等移动设备导入到本地终端
l 不共享、安全性好
l 会后自动删除

Ø 会议投票 提供会议现场的投票表决功能
l 支持投票列表、投票说明描述
l 投票形式支持自定义（多选一，多选多）。
l 支持多种投票模式（记名/匿名/弃权）。
l 投票结果自动统计、图形化显示。
l 支持投票权限控制、投票结果查看权限控制

Ø 视频服务 播放视频文件、直播源
l 支持播放服务器上的视频文件
l 支持播放流媒体视频源（例如：本地摄像头视频、远程视频、DVD等）
l 支持视频浮动，放大、缩小观看
l 支持全格式视频播放、最高支持到4K片源解码播放、同时显示四路视频
l 支持一键共享视频到所有人的屏幕

Ø PC模式 把无纸化终端作为普通PC电脑使用
l 支持广播设置（广播到投影或强制所以人全屏观看）
l 支持最小化无纸化并切换到windows桌面

Ø 主持功能 主席机特有
