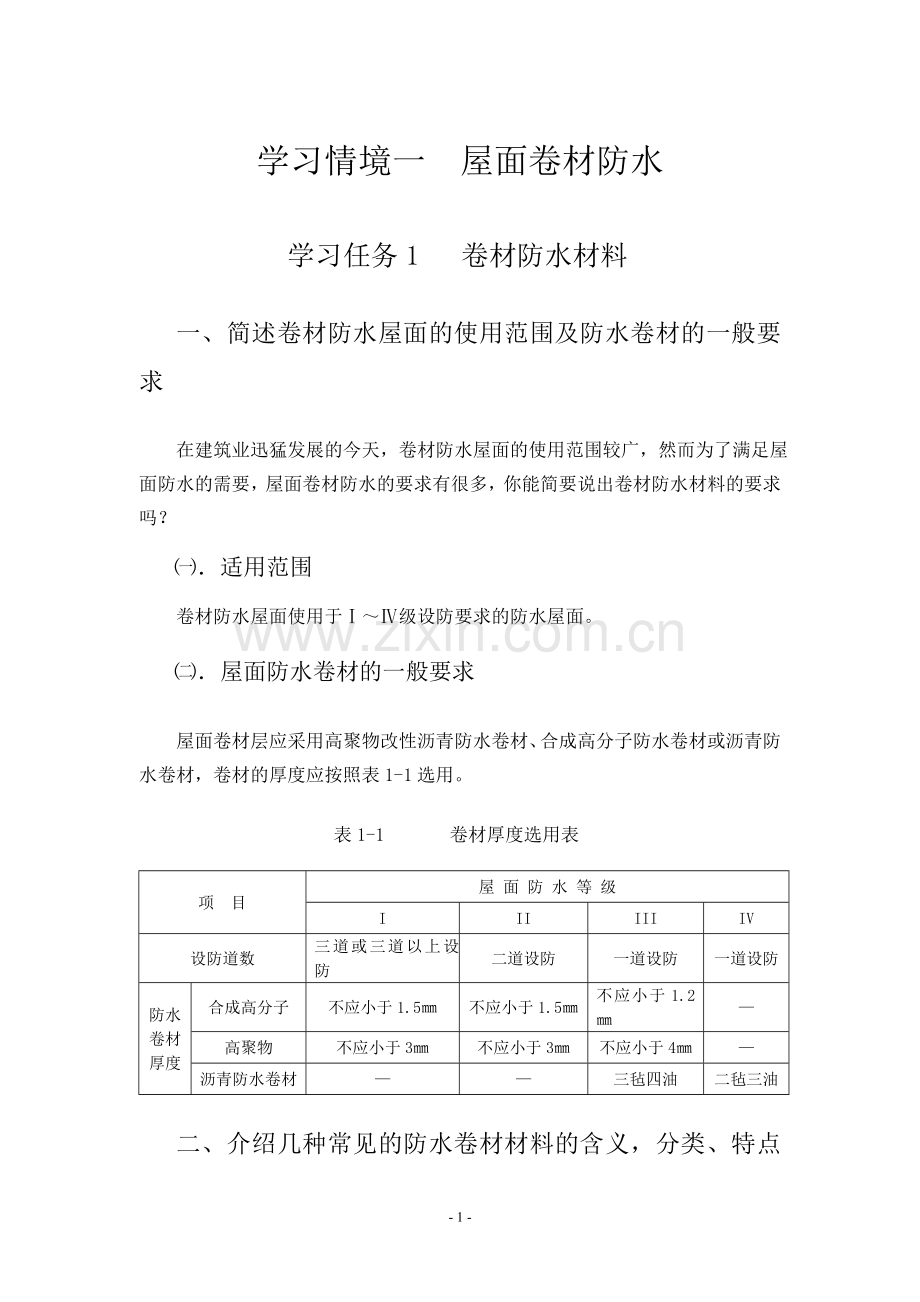

学习情境一 屋面卷材防水
学习任务1 卷材防水材料
一、简述卷材防水屋面的使用范围及防水卷材的一般要求
在建筑业迅猛发展的今天，卷材防水屋面的使用范围较广，然而为了满足屋面防水的需要，屋面卷材防水的要求有很多，你能简要说出卷材防水材料的要求吗？
㈠．适用范围
卷材防水屋面使用于Ⅰ～Ⅳ级设防要求的防水屋面。
㈡．屋面防水卷材的一般要求
屋面卷材层应采用高聚物改性沥青防水卷材、合成高分子防水卷材或沥青防水卷材，卷材的厚度应按照表1-1选用。
表1-1 卷材厚度选用表
项 目
屋 面 防 水 等 级
I
II
III
IV
设防道数
三道或三道以上设防
二道设防
一道设防
一道设防
防水卷材厚度
合成高分子
不应小于1.5㎜
不应小于1.5㎜
不应小于1.2㎜
—
高聚物
不应小于3㎜
不应小于3㎜
不应小于4㎜
—
沥青防水卷材
—
—
三毡四油
二毡三油

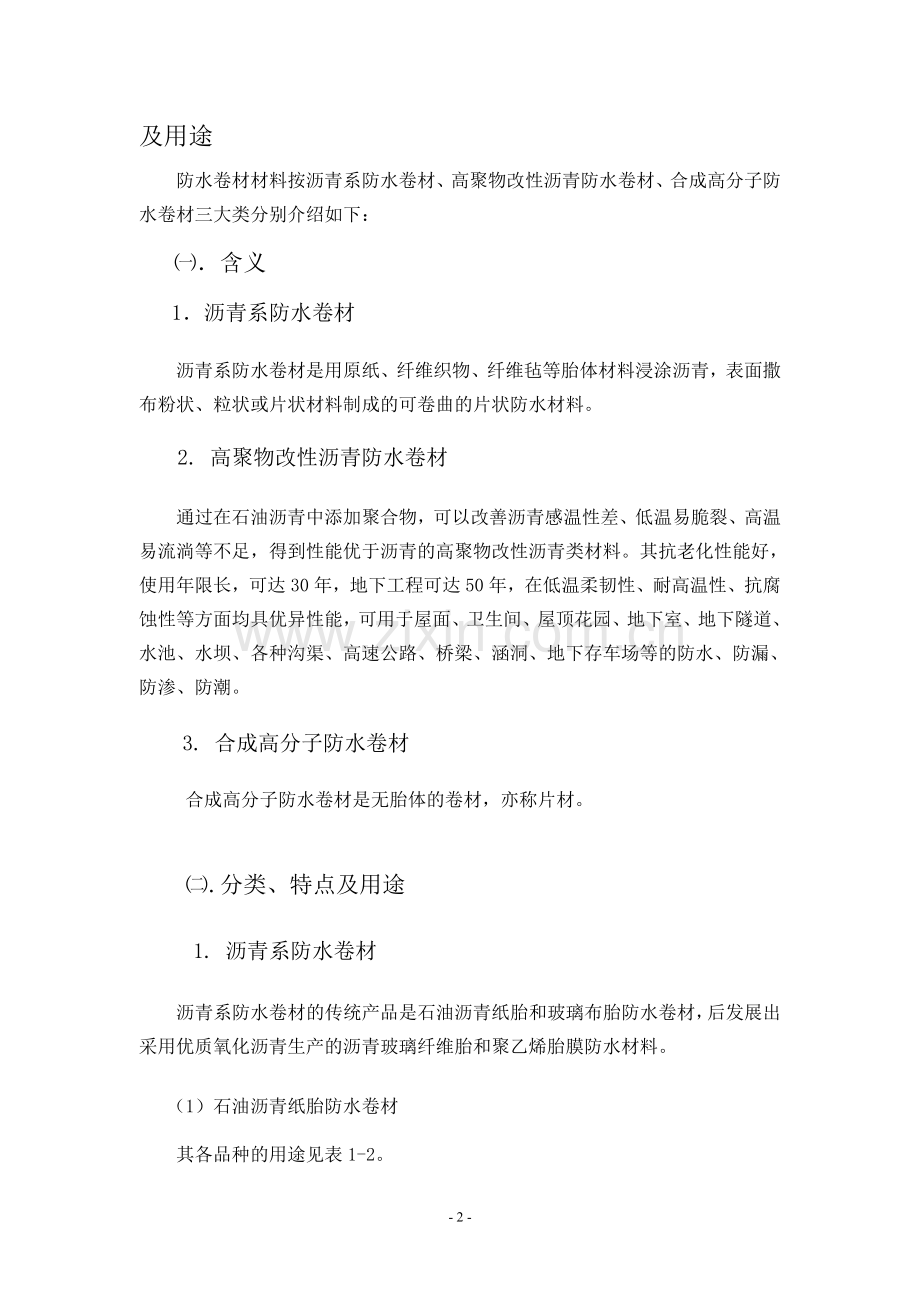

二、介绍几种常见的防水卷材材料的含义，分类、特点及用途
防水卷材材料按沥青系防水卷材、高聚物改性沥青防水卷材、合成高分子防水卷材三大类分别介绍如下：
㈠．含义
1．沥青系防水卷材
沥青系防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撒布粉状、粒状或片状材料制成的可卷曲的片状防水材料。
2. 高聚物改性沥青防水卷材
通过在石油沥青中添加聚合物，可以改善沥青感温性差、低温易脆裂、高温易流淌等不足，得到性能优于沥青的高聚物改性沥青类材料。其抗老化性能好，使用年限长，可达30年，地下工程可达50年，在低温柔韧性、耐高温性、抗腐蚀性等方面均具优异性能，可用于屋面、卫生间、屋顶花园、地下室、地下隧道、水池、水坝、各种沟渠、高速公路、桥梁、涵洞、地下存车场等的防水、防漏、防渗、防潮。
3. 合成高分子防水卷材
合成高分子防水卷材是无胎体的卷材，亦称片材。
㈡.分类、特点及用途
1. 沥青系防水卷材
沥青系防水卷材的传统产品是石油沥青纸胎和玻璃布胎防水卷材，后发展出采用优质氧化沥青生产的沥青玻璃纤维胎和聚乙烯胎膜防水材料。
（1）石油沥青纸胎防水卷材
其各品种的用途见表1-2。
表1-2 石油沥青纸胎防水卷材各品种的用途
名称
定义
按表面撒布材料种类
标号
用途
石油沥青油毡
用低软化点石油沥青浸渍厚纸、然后用高软化点石油沥青涂盖油纸两面、再在表面撒以撒布材料所制成的一种纸胎防水材料
粉状撒布材料面油毡，片状撒布材料面油毡
200号
简易建筑防水、临时建筑防水、建筑防潮及包装等
350号
粉状撒布材料面油毡适用于多层防水层的各层面层、片状撒布材料面油毡适用于单层防水
500号
石油沥青油纸
使用低软化点石油沥青浸渍厚纸制成的一种无涂盖层的纸胎防水材料
200号
适用于建筑防潮及包装，也可以作多层防水层的下层
350号
（2） 石油沥青玻璃纤维油毡
石油沥青玻璃纤维油毡包括石油沥青玻璃布胎油毡（简称玻璃布油毡）和石油沥青玻璃纤维胎油毡（简称玻纤胎油毡），其特点和用途见表1-3。
表1-3 玻璃布油毡等防水卷材的特点和用途
名称
特点
用途
玻璃布油毡
采用玻璃布为胎基，浸涂石油沥青并在两面涂撒隔离材料所制成的一种防水卷材，抗拉强度高于500号纸胎油毡，柔韧性好，耐腐蚀性较强（比纸胎油毡高一倍以上）
适用于地下防水层，防腐层，屋面防水层及金属管道（热力管道除外）防腐保护层等
玻纤胎油毡
采用石油沥青涂盖材料浸渍玻璃纤维毡片的两面，并在其表面撒以矿物材料或覆盖聚乙烯等隔离材料所制成，除抗拉强度略低于纸胎350号油毡外，其他性能高于纸胎油毡，价格比纸胎油毡低，重量比纸胎油毡轻
适用于地下防水层，防腐层，屋面防水层及金属管道（热力管道除外）防腐保护层等
2. 高聚物改性沥青防水卷材
（1）.高聚物改性沥青防水卷材的主要品种有苯乙烯-丁二烯苯乙烯共聚物（SBS）弹性体改性沥青防水卷材、无规聚丙烯（APP）塑性体改性沥青防水卷材和橡胶沥青冷自粘防水卷材、PEE改性沥青聚乙烯胎防水卷材等。卷材胎体主要使用玻纤胎、聚酯毡胎、聚乙烯胎和麻布胎等。
（2）.SBS防水卷材的特点为低温柔性好，弹性和延伸率大，纵向强度均匀性好，不仅可以在低寒、高温气候条件下使用，而且在一定程度上可以避免结构层由于伸缩开裂而对防水层构成的威胁，适用于工业与民用建筑的屋面、地下室、卫生间等的防水防潮以及桥梁、停车场、游泳池、隧道、蓄水池等的防水。选用时必须按建材行业标准对其物理技术性能进行检验，具体可参见《弹性体沥青防水卷材》（JC—1994）。
（3）.APP防水卷材的特点为耐热度高，热熔性好，适合热熔法施工，适用于高温气候和有强烈太阳辐射地区的建筑屋面防水。其物理技术性能具体可参见建材行业标准《塑性体沥青防水卷材》（JC—1994）。
3. 合成高分子防水卷材
（1）.合成高分子防水卷材按原料的品质分为橡胶类、树脂类和橡塑共混类，按加工工艺又可将橡胶类分为硫化型、非硫化型；塑料类划分为交联型、非交联型；按是否增强或复合分为均质型和复合型。当前最具有代表性的产品是橡胶类的三元乙丙橡胶（EPDM）防水卷材和树脂类的聚氯乙烯（PVC）防水卷材。橡胶类防水卷材的品种，还有以氯丁橡胶、丁基橡胶、硫磺化聚乙烯为原料生产的卷材。树脂类防水卷材的主要品种是聚氯乙烯防水卷材，产品分为两种型号，P型以增塑PVC树脂为基料，S型以PVC树脂等煤焦油的混溶料为基料。S型产品大多使用废旧塑料为原料，成分不稳定，性能指标远低于再生橡胶类防水卷材。我国还研制出多种橡胶共混防水卷材，其中氯化聚乙烯-橡胶共混防水卷材具有代表性，性能接近三元乙丙橡胶防水材料。
（2）.合成高分子防水卷材主要品种的性能特点和适用范围见表1-4。
表1-4 成高分子防水卷材主要品种的性能特点和适用范围
名称
性能特点
适用范围
聚氯乙烯（PVC）防水卷材
具有良好的弹塑性、不漏水性（耐渗透压30N以上）、耐高低温及耐老化性、接合性好，无污染，便于施工，使用寿命达15年之久
可用于新建屋面大面积覆盖和旧屋面防水修复，也可做防空洞、地下室及设备基础的防潮层以及仓库、水池、贮存槽、污水处理和地下工程的防水材料
名称
性能特点
适用范围
氯化聚乙烯-橡胶共混防水卷材
有较高的强度和延伸率，良好的耐燃、耐油、耐寒、耐酸碱性（尤其是耐臭氧性能），适用范围广（-40～80℃），对基层变形适应性强，冷施工、工艺简单，操作方便
可用于屋面等各类工程的防水、基层防潮和无法使之干燥的环境
屋面三元乙丙橡胶防水片材
防水性能优良，耐气候性好，重量轻（2kg/㎡），使用温度范围为-40～80℃，使用寿命为30～50年，抗拉强度高（7.5Mpa以上）、延伸率大（450%以上），对基层的伸缩或开裂适应强
用于耐日光、耐腐蚀的屋面，也可用于地下工程，储水池、水库，排灌渠道和污水处理池等处的隔水
彩色三元乙丙复合卷材
具有高弹性、高延伸性，强度高，耐气候性、耐低温性好，使用寿命长达20年以上，可减少对太阳辐射热的吸收，降低表面温度，卷材背面复合有弹性的压敏橡胶粘结剂，具有强内聚力、高粘性，撕去背面隔离纸即可粘贴于基层，施工简便，不污染环境
可用于屋面、地面、地下工程的防水、防潮、隔气，与混凝土、金属、木质材料等基层粘结牢固，适应温度范围为-40～80℃
三、叙述防水卷材的外观质量、规格和物理性能
㈠. 沥青系防水卷材外观质量要求、规格和技术性能
其外观质量要求、规格和技术性能见表1-5、表1-6和表1-7。
表1-5 沥青系防水卷材外观质量要求
项目
质量要求
项目
质量要求
孔洞、硌伤
不允许
折纹、折皱
距卷芯1000mm以外，长度不大于100mm
露胎、涂盖不均匀
不允许
裂纹
距卷芯1000mm以外，长度不大于100mm
接头
每卷不超过1处
裂口、缺边
边缘裂口小于20mm，缺边长度小于50mm，深度小于20mm，每卷不超过4处
表1-6 沥青系防水卷材规格
标号
宽度/mm
每卷面积
卷重/kg
350号
915或1000
20±0.3
粉毡
≥28.5
片毡
≥31.5
350号
915或1000
20±0.3
粉毡
≥39.5
片毡
≥42.5
表1-7 沥青系防水卷材技术性能
项 目
性 能 要 求
350号
500号
纵向拉力（25℃±2℃时）/N
≥340
≥440
耐热度（85℃±2℃，2h）
不流淌，无集中性气泡
柔性（18℃±2℃）
绕Φ20圆棒无裂纹
绕Φ20圆棒无裂纹
不透水性
压力/Mpa
≥0.1
≥0.15
保持时间/min
≥30
≥30
㈡. 高聚物改性沥青防水卷材
聚物改性沥青防水卷材按现行规范GB50207—2002《屋面工程质量验收规范》，其外观质量和物理性能必须达到表1-8和表1-9的要求。
表1-8 高聚物改性沥青防水卷材外观质量
项 目
质量要求
项 目
质 量 要 求
孔洞、缺边、裂口
不允许
胎体未浸透、露白
不允许
边缘不整齐
不超过10mm
每卷卷材的接头
不超过1处，较短的一段不应小于1000mm，接头处应加长250mm
撒布材料粒度、颜色
均匀
表1-9 高聚物改性沥青防水卷材的物理性能
项 目
性 能 要 求
Ⅰ类
Ⅱ类
Ⅲ类
Ⅳ类
拉伸性能
拉力
≥450N
纵向≥350N，横向≥250N
≥100N
≥400N
延伸率（%）
最大拉力时，≥30N
≥3
断裂时，≥200
≥5
耐热度（2h）
SBS卷材为90℃，APP卷材为110℃，且要求无滑动、流淌、滴落
PEE卷材为90℃，无流淌、起泡
低温柔性/℃
SBS卷材为-18℃，APP卷材为-5℃，PEE卷材为-10℃，绕规定直径圆棒（3mm厚r=15mm；4mm厚r=25mm；3s内弯180°）无裂纹
不透水性
压力/Mpa
≥0.3
≥0.2
≥0.3
≥0.2
保持时间
≥30min
注：Ⅰ类指聚酯毡胎体，Ⅱ类指玻纤毡胎体，Ⅲ类指聚乙烯胎体，Ⅳ类指麻布胎体。
3. 合成高分子防水卷材
合成高分子防水卷材按现行规范GB50207—2002《屋面工程质量验收规范》，其外观质量和物理性能须达到表1-10和表1-11的要求。
表1-10 合成高分子防水卷材外观质量要求
项 目
外 观 质 量 要 求
折痕
每卷不超过2处，总长度不超过20mm
杂质
大于0.5mm颗粒不允许，每1㎡不超过9m㎡
胶块
每卷不超过6处，每处面积不大于4 m㎡
凹痕
每卷不超过6处，深度不超过本身厚度的30%，每处面积不大于7 m㎡；树脂类深度不超过15%
每卷卷材的接头
橡胶类每20m不超过1处，较短的一段不应小于3000mm，接头处应加长150mm；树脂类20m长度内不允许有接头
表1-11 合成高分子防水卷材物理性能
项 目
性 能 要 求
Ⅰ类
Ⅱ类
Ⅲ类
拉伸强度/MPa
≥7
≥2
≥9
断裂伸长率（%）
≥450
≥100
≥10
低温弯折性/℃
-40
-20
-20
无裂纹
不透水性
压力/MPa
≥0.3
≥0.2
≥0.3
保持时间/min
≥30
热老化保持率
（80℃±2℃，168h）
断裂拉伸强度（%）
≥80
断裂伸长度（%）
≥70
注：Ⅰ类指弹性体卷材，Ⅱ类指塑性体卷材，Ⅲ类指合成纤维的卷材
四、浅谈各种防水卷材的辅助材料
㈠. 沥青系防水卷材的辅助材料
1.沥青玛珶脂
使用10、30号建筑石油沥青配置。
2.沥青胶
沥青胶是由沥青与填充料按一定比例混合熬制而成，用以粘结油毡，分为石油沥青胶和焦油沥青胶两种：
（1）.石油沥青胶主要用于粘贴石油沥青类卷材，焦油沥青胶主要用于粘贴焦油沥青类卷材，两者不能混用，否则影响粘结效果。
（2）.沥青胶现场配置时，为了保证沥青胶的质量，常以软化点来控制；沥青胶的耐热度，通常软化点要比耐热度高10～15℃，多蜡沥青软化点要不耐热度高20～40℃。
㈡. 高聚物改性沥青防水卷材的辅助材料
辅助材料主要包括基层处理剂、胶结材料、嵌缝膏和辅助防水涂料，各类辅助材料的选用见表1-12。
表1-12 基层处理剂、胶结材料、嵌缝膏和辅助防水涂料的选用
名称
橡胶改性沥青冷胶粘剂
橡胶沥青玛媂脂
橡胶沥青乳液
产品概要与使用范围
属溶剂基改性沥青粘结剂，具有极好的粘附力和抗老化性，是防水卷材的专用粘结剂，可冷施工粘结到混凝土、陶瓦、木材等基面上
属沥青橡胶基嵌缝膏，能在各种气候条件下使用，具有极好的延伸、粘结、密封和耐久性能。它适宜于各种建、构筑物的伸缩缝、穿墙管、水池、挡土墙等的密封防水
属水溶性沥青橡胶防水涂料，具有很高的粘度，能够支持施工，干燥后可形成一层很高质量的弹性防水膜。可以单独用作隔墙、水池、卫生间的防水层、也可用作基层衬层和隔潮层
对粘附基层的要求
对于铺设防水卷材的基层，一般是在基底做20mm厚的水泥砂浆找平层，要求表面平整干燥，不允许有松动、起砂、掉灰等现象
对于混凝土、水泥砂浆、陶瓦等都有很好的粘附性，基面上的油污、尘土要清除干净，为了保证粘附，最好先涂一层改性沥青粘结剂打底
对于混凝土、砖石、金属、陶瓦、木材等，只要表面平整，即使稍潮湿也可很好粘附，但一定要清除油污尘土，去掉基面上松弛颗粒
使用方法
用专用滚刷，将粘结剂涂在基面和卷材上，风干20～30min。待手按不粘时，将卷材展放到涂好粘结剂的基面上，然后赶平压实即可
先涂一层改性沥青粘结剂打底，待干燥后（约需20～30min）用手和专用工具配合，将沥青橡胶玛媂脂嵌入缝隙处，并压实粘牢
先涂一层乳水比为1：3的稀释混合物打底，待干燥后再涂纯乳液2～3层。干燥时间取决于环境湿度。一般需2～3h（湿度较大时约需24h）
用量
0.5kg/㎡
取决于密封部位尺寸
1～2kg/㎡
安全卫生
含可燃溶剂，注意通风防火
不含可燃溶剂、不易燃
不含可燃溶剂、不易燃
包装贮存
桶装、库内贮存期限一年
桶装、库内贮存期限半年
桶装、库温0℃贮存、期限一年
㈢. 合成高分子防水卷材的辅助材料
合成高分子防水材料辅助材料的选用见表1-13。
表1-13 合成高分子防水材料辅助材料的选用
配套材料
三元乙丙防水材料
氯化聚乙烯-橡胶共混防水材料
氯化聚乙烯防水卷材
基层处理剂
聚氨酯甲、乙组份，二甲苯稀释剂
聚氨酯涂料稀释或水乳型涂料喷涂处理
稀释粘结剂，乙酸乙酯：汽油（1：1）
基层胶粘剂
CX—404胶
CX—404胶或409胶
LXY—603—3号胶，淡黄色透明粘稠液体，剥离强度不小于20N/2.5cm
卷材接缝胶粘剂
丁基橡胶粘结剂甲、乙组份或单组份丁基橡胶粘结剂
氯丁系胶粘剂
CX—404胶
CX—401胶
XY—603—2号胶，灰色透明粘稠液体，剥离强度不小于20N/2.5cm
增强密封膏
聚氨酯嵌缝膏（甲、乙组份）
聚氨酯嵌缝膏
聚氨酯嵌缝膏
着色剂
着色涂料（银灰色）
着色涂料（银灰色）
着色涂料（银灰色）
白硫化胶带
丁基胶带或其他橡胶
学习任务2 找平层做法
一.简述找平层的一般做法
㈠.找平层的材料
找平层是铺贴防水卷材的基层，可采用水泥砂浆、细石混凝土或沥青砂浆。冬季、雨季或抢工期水泥砂浆施工有困难时，可采用沥青砂浆。
㈡. 找平层分格缝留设
找平层应留设风格缝，缝宽为20mm，并嵌填密封材料，分格缝兼作排气屋面的排气道时可适当加宽并应与保温层连通。
㈢.找平层的厚度和技术要求
找平层的厚度和技术要求见表1-14。
表1-14 找平层厚度和技术要求
类别
基层种类
厚度/mm
技术要求
水泥砂浆找平层
整体混凝土
15～20
水泥：砂=（2.5～3）（体积比），水泥强度等级不低于32.5级
整体或板状材料保温层
20～25
装配式混凝土板、松散材料保温层
20～30
细石混凝土找平层
松散材料保温层
30～35
混凝土强度等级C20
沥青砂浆找平层
整体混凝土
15～20
沥青：砂=1：8（质量比）
装配式混凝土板、整体或板状材料保温层
20～25
二、介绍找平层的施工做法
㈠. 材料及主要机具的要求
1.砂 采用中砂或粗黄沙，含泥量不大于3%，不含有机杂质。
2.碎石 采用粒径为5～15mm的青瓜米石。
3.沥青 采用石油沥青，软化点宜为50～60℃，但不得高于70℃，60号甲、60号乙的道路石油沥青或75号普通石油沥青均可。
4.配合比 混凝土的强度等级不低于C20，参考混凝土配合比手册，水泥砂浆配合比为1：3。
5.主要机具 有砂浆搅拌机或混凝土搅拌机，工具为运料手推车、铁锹、铁抹子、水平刮木、水平尺、沥青锅、炒盘、压滚、烙铁。
㈡. 施工作业条件及施工工艺
1. 施工作业条件
找平层施工前，屋面保温层应进行检查验收，并办理验收手续，各种通过屋面的预埋管件、烟囱、女儿墙、暖沟墙、伸缩缝等根部应按设计施工图及规范要求处理好，根据设计要求的标高、坡度，找好规矩弹线，包括天沟、檐沟的坡度。施工找平层时，应将原表面清理干净，进行处理如浇水湿润、喷涂沥青稀料等，以利于基层与找平层的结合。
2.施工工艺
工艺流程
基层清理→管根封堵→弹标高坡度线→洒水湿润→施工找平层→养护→验收。
(1）.基层清理
将结构层、保温层上表面的松散杂物清扫干净，凸出基层表面的灰渣等杂物要铲平，不得影响找平层的有效厚度。
(2）.管根封堵
大面积做找平层前应先将伸出屋面的管根、变形缝、屋面暖沟墙根部处理好。
(3）.洒水湿润
找平层抹水泥砂浆前，应适当洒水湿润基层表面，主要是利用基层与找平层的结合。但不可洒水过量，以免影响找平层表面的干燥，使防水层施工后窝工水气，产生空鼓，洒水以达到基层和找平层能牢固结合为度。
(4）.贴点标高、冲筋
据坡度要求，拉线找坡，一般按1～2m贴点标高（贴灰饼）。
(5）.施工找平层顺序
1）.铺抹找平砂浆时，先按流水方向以间距为6m。
2）.铺装水泥砂浆，按分格块装灰、铺平、用刮子靠冲筋条刮平，找坡后用木抹子搓平、铁抹子压光。
3）.等浮水沉失后，人踏上去有脚印但不下陷为度，再用铁抹子压第二遍即可交活。
4）.找平层水泥砂浆一般配合比为1：3，搅拌稠度控制在7cm。
(6）.养护
1）.找平层抹平、压实以后24h可浇水养护，一般养护期为7d，经干燥后铺设防水层。
2）.做好成品保护工作，抹好的找平层上推小车运输时，应先铺设脚手板车道，以防止破坏找平层表面。找平层施工完毕，未达到一定强度时不得上人踩踏。
3）.施工过程中，雨水口、内排水口应进行临时封口，防止杂物进入堵塞。
(7）.施工注意要点
1）.若为沥青砂浆找平层，喷刷冷底子油时，应将基层清理干净，再喷涂两道均匀的冷底子油作为沥青砂浆找平层的结合层。
2）.配制沥青砂浆时先将沥青溶化脱水预热至120～140℃，中砂和粉料拌合均匀，加入预热溶化的沥青拌合，并继续加热到要求的温度，但不应使温度过高，以防止沥青碳化变质，沥青砂浆施工的温度见表1-15。
表1-15 沥青砂浆施工的温度要求
室外温度
沥青砂浆温度/℃
拌制
开始滚压
滚压完毕
+5℃以上
140～170
90～100
60
+5℃～10℃
160～180
110～130
40
3）.铺设沥青砂浆，应先铺找平、找坡饼，间距1～1.5m，然后按找平、找坡线铺平后，再铺装沥青砂浆，用长把刮板刮平，并用火棍滚压，边角处可用烙铁烫平、压实，达到表面平整、密实、无蜂窝、看不出压痕为好。
三、叙述找平层质量要求
屋面找平层质量要求见表1-16。
表1-16 屋面找平层质量要求
项目
要求
检验方法
主控项目
材料质量及配合比符合设计要求
检查出厂合格证、质量检验报告和计量措施
排水坡度符合设计要求（平屋面结构找坡不应小于3%，材料找坡宜为2%；天沟、檐沟的纵向找坡不应小于1%，沟底水落差不得超过200mm）
水平仪（水平尺）、拉线和尺量检查
一般项目
基层与突出屋面结构的交接处、基层转角处应做成圆弧形，整齐平顺（其圆弧半径为：沥青防水卷材100～150mm，高聚物50mm，合成高分子20mm）
观察和尺量检查
找平层分格缝位置、间距符合设计要求（分格缝应留在板端缝处，其纵横缝最大间距；水泥砂浆或细石混凝土找平层不宜大于6m,沥青砂浆找平层不宜大于4m）
观察和尺量检查
找平层表面平整度允许偏差为5mm
用2m靠尺和锲形塞尺检查
学习任务3 屋面卷材防水层铺贴
一、简述屋面卷材防水层铺贴施工准备
㈠. 原材料质量检验
1.生产厂家在供货时必须提供产品的质量生产许可证、合格证、检验报告、允用证。
2.材料到场时应在项目监理的见证下取样复检后才准用于施工现场。卷材规格和外观质量检验，全部指标达到标准规定时为合格。卷材的物理性能复检项目：沥青卷材为拉力、耐热度、柔性及不透水性，高聚物改性沥青防水卷材 为拉伸性能、耐热度、柔性及不透水性，合成高分子卷材为拉伸性能、断裂伸长率、低温弯折性及不透水性。胶粘剂物理性能检验项目为粘结剥离强度，合成高分子胶粘结剂还须检验浸水后粘结剥离强度保持率。
3.材料进场后应放在干燥及远离火源处保管，基层处理剂、粘结剂和着色剂属易燃物品，存放处必须严禁烟火。
㈡. 基层处理
基层处理除了达到表2-19中的要求外，还应使准备施工的基层：
1.必须干燥、含水率不大于9%。
2.基层要求必须平整密实，不得有松动、起砂等缺陷。
3.铺贴前应检查屋面和天沟、檐沟的坡度是否达到规范要求，并且将基层上的尘土杂物清除干净。
4.施工温度最好在5℃以上，雨天及大风天气均不得施工。
㈢.工具及人员
1.防水卷材的各种工具准备到现场。
2.防水队伍的操作人员要具备上岗证，无上岗证者不得进行防水施工。
3.屋面防水卷材施工人员还应熟悉图样、讨论施工方案、进行技术交底、实施检验程序、记录施工日记等技术准备。
二．介绍屋面卷材防水层施工方法、铺贴方法及搭接要求
㈠.卷材防水层施工方法
卷材防水施工方法分热施工、冷施工和机械固定施工，其方法及适用范围见表1-17
表1-17 卷材防水施工方法及适用范围
类别
施工方法
施工做法
适用范围
热施工
热玛帝脂粘贴法
边浇热玛帝脂边铺贴沥青油毡，多层铺贴，为传统做法
石油沥青油毡三毡四油叠层铺设
热熔法
使用火焰加热器溶化热熔型防水卷材底部的热熔胶，及时铺贴
底层有热熔胶的高聚物改性沥青卷材的铺设
热风焊接法
用热空气焊枪加热防水卷材的搭接缝处，进行铺贴
合成高分子卷材搭接缝焊接铺设
冷施工
冷玛帝脂粘贴法
采用冷玛帝脂的预制成品，现场直接冷粘沥青油毡，多层铺贴
石油沥青油毡三毡四油叠层铺设
冷粘法
采用胶粘剂对卷材与基层或卷材与卷材之间进行冷粘法
高聚物改性沥青卷材和合成高分子卷材的铺设
自粘法
采用带有自粘胶的防水卷材，不另涂胶粘剂，将带胶面得卷材直接粘贴在基层上
带有自粘胶的高聚物改性沥青卷材和合成高分子卷材的铺设
机械固定施工
机械钉压法
用镀锌钢钉将卷材固定在基层上
用于基层上的铺设高聚物改性沥青卷材
㈡. 卷材防水层铺贴方法及搭接要求
1.卷材铺贴方法
卷材铺贴方法有满粘法、空铺法、条粘法、点粘法，具体施工做法及其优缺点和使用范围见表1-18。
表1-18 卷材铺贴方法的施工做法及其优缺点和使用范围
铺贴方法
施工做法
优缺点
适用范围
满粘法
铺贴卷材时，卷材与基层全部粘结
三毡四油做法时，由于采用满粘提高了防水性能，但若屋面变形较大或找平层潮湿时，防水层易开裂、起鼓
屋面面积较小、结构变形不大，找平层干燥
空铺法
铺贴卷材时，卷材与基层仅在四周一定宽度内粘结，其余部分不粘结。采用此种方法时，在檐口、屋檐和屋面转角处及突出屋面的连接处应满粘，粘结宽度不小于800mm
减小了基层变形对防水层的影响，有利于解决防水层开裂、起鼓等问题，但相较满铺法少了一油，降低了防水功效，一旦渗漏不容易找到漏点
适用于基层湿度过大、找平层的水汽难以由排汽道排除的屋面，在沿海大风地区慎用
条粘法
铺贴卷材时，卷材与基层采用条状粘结，每幅卷材与基层的粘结面不得小于两条，卷材之间的搭接缝处应满粘
减小了基层变形对防水层的影响，有利于解决防水层开裂、起鼓等问题，但操作较为麻烦，部分地方防水功效降低
适用于采用留槽排汽不能可靠地解决卷材防水层开裂起鼓的无保温层屋面，或温差较大、基层又十分潮湿的排汽屋面
点粘法
铺贴卷材时，卷材与基层采用条状粘结，每平方米至少小于100mm2 ,防水层周边与基层应满粘牢固，卷材之间的搭接缝处应满粘
增大了防水层适应基层变形的能力，有利于解决防水层开裂、起鼓等问题，但操作较为麻烦
同条粘法
2.搭接要求
采用各类铺贴方法铺贴的卷材，其搭接宽度应满足表1-19的要求，上下层及相邻两幅卷材的搭接缝处要错开。
表1-19 卷材搭接宽度
铺贴方法
卷材种类
短边搭接/mm
长边搭接/mm
满粘法
空铺、条粘、点粘法
满粘法
空铺、条粘、点粘法
沥青防水卷材
100
150
70
100
高聚物改性沥青防水卷材
80
100
80
100
100
粘胶剂
80
100
80
100
粘胶带
50
60
50
60
单缝焊
60，有效焊接宽度不小于25
双缝焊
80，有效焊接宽度10ⅹ2+空腔宽
三、叙述各类卷材屋面防水层的施工
㈠. 施工用材料、机具
1. 沥青防水卷材屋面防水层施工
（1）. 材料要求
沥青油毡的品种、标号、质量和技术性能必须符合设计图样和施工规范要求，产品有生产许可证、合格证、检验报告、允用证，并在监理的见证下取样送样复检。
（2）.胶结材料
采用建筑石油沥青10号、30号或道路石油沥青60号甲、60号乙。
（3）.填充料
采用滑石粉、板岩粉、云母粉、石棉粉，其含水率应小于3%，粉状并应通过900孔筛。
（4）.其他材料
包括豆石（要求粒径3～5mm）、汽油、煤油、麻丝、苯类、玻璃布等。
（5）.主要机具
有沥青专用锅、燃料（煤）、保温车、油桶、油壶、漏勺、铁锹、刮板、棕刷、温度计（350～400℃）、灭火器等。
2. 高聚物改性沥青卷材屋面防水层施工
（1）.材料
高聚物改性沥青防水卷材和配套材料，包括氯丁胶沥青胶粘剂、橡胶沥青嵌缝膏（用于细部嵌固边缝）、保护层用的石片剂各色保护涂料、70号汽油和二甲苯等清洗管污染的溶剂。
（2）.主要机具 电动搅拌器、高压吹风机、自然热风焊接机、喷灯或可燃气体焰炬、铁抹子、滚动刷、长把滚动刷、钢卷尺、剪刀、笤帚、小线等。
3.合成高分子卷材屋面防水层施工
（1）.材料
合成高分子卷材和配套材料。
（2）.主要机具
电动搅拌器、高压吹风机、铁辊、手持压辊、小平铲、铁桶、汽油喷灯、剪刀、钢卷尺、笤帚、小线、彩色粉、粉革等。
㈡.施工工艺及施工要点
1. 沥青防水卷材屋面防水层施工
（1）.施工工艺
基层处理→沥青熬制配料→喷刷冷底子油→铺贴卷材附加层→铺贴屋面第一层油毡→铺贴屋面第二层油毡→铺设保护层。
1）.基层处理
防水屋面施工前，应将验收合格的基层表面的尘土、杂物清扫干净。
2）.沥青熬制配料
先将沥青破成碎块，放入沥青锅中逐渐均匀加热，加热过程中随时搅拌，溶化后及时用漏勺捞清杂物，熬至脱水无泡沫时测温。建筑石油沥青熬制温度应不高于240℃，适用温度不低于190℃.
3）.喷刷冷底子油
①.将熬好的沥青装入容器内，冷却至110℃，缓缓注入汽油，随注入随搅拌，使其全部溶解为止，配合时质量分数：汽油70%、石油沥青为30%。沥青玛珶脂配制的配合成分必须由实验室进试验确定配料，每班应检查玛帝脂耐热度和柔韧性。
②.喷刷冷底子油应前将基层表面清理干净，大面积喷刷前，应将边角、管根、雨水口等处先喷刷一遍，然后大面积喷第一遍，待第一遍冷底子油干燥后，再喷刷第二遍，要求喷刷均匀无漏底，干燥后方可铺贴卷材。
4）.卷材附加层的铺贴
女儿墙、檐沟墙、天窗墙、变形墙、烟囱根与屋面的交接处及檐口、天沟、斜沟、雨水斗、屋脊等部位都须预先做卷材附加层。各部位构造图1-1～图1-12。
图1-1 混凝土强卷材防水收头 图1-2 檐沟
1-密封材料 2-附加曾 3-防水层 1-防水层 2-附加层 3-水泥钉 4-密封材料
1-金属、合成高分子盖板 5-水泥钉
图1-3 檐沟卷材收头 图1-4 横式水落口 图1-5 卷材泛水收头
1-刚压条 2-水泥钉 1-防水层 2-附加层 1-附加层 2-防水层
3-防水层 4-附加层 3-密封材料 4-水落口 3-压顶 4-防水处理
5- 密封材料
图1-6 砖墙卷材防水收头 图1-7 高低跨变形缝 图1-8 变形缝防水构造
1-密封材料 2-附加层 1-密封材料 2-金属或高分子盖板 1-衬垫材料 2-卷材覆盖
3-防水层 4-水泥钉 3-防水层 4-金属压条钉子固定 3-防水层 4-附加曾
5-防水处理 5-水泥钉 5-沥青麻丝 6-水泥砂浆
7-混凝土盖板
图1-9 伸出屋面管道防水构造 图1-10 直式落水口
1-防水层 2-附加曾 3-密封材料 4-金属箍 1-防水层 2-附加曾 3-密封材料 4-水落口杯
图1-11 垂直出路口防水构造 图1-12 水平出路口防水构造
1-防水层 2-附加曾 3-入孔盖 4-混凝土压顶圈 1-防水层 2-附加曾 3-护墙 4-踏步
5）. 铺贴屋面第一层油毡
铺贴油毡的方向，应根据屋面的坡度及屋面是否受振动的情况来确定，坡度小于3%时，宜平行屋脊铺贴;坡度在3%～15%时，应平行或垂直于屋脊铺贴。对于高低跨连体屋面，铺贴油毡的顺序，应先铺高跨后铺低跨，铺贴从最低标高处开始往高的方向滚铺，浇油应沿油毡滚动的横方向成蛇形操作。铺贴操作人员用手紧压油毡卷向前滚压，铺设应用力均匀，已将油挤出、粘实、不存在空气为度，并将挤出边缝的油刮去，粘结材料厚度宜为1～1.5mm。冷玛帝脂厚度宜为0.5～1mm。铺贴时各层油毡的搭接长度，长边不小于70mm，短边不小于100mm，若第一层油毡采用花粘空铺方法，其搭接长度长边不小于100mm，短边不小于150mm。
6）.铺贴屋面第二层油毡
油毡防水层若为五层做法，即两粘三油，做法同第一层，第一层与第二层油毡错开搭接缝不小于250mm，搭接缝用玛帝脂封严；设计无板块保护层的屋面，应在涂刷最后一道玛帝脂时（厚度宜为2～3mm）边涂边将豆石保护层撒在上面，注意均匀粘结。所有阴阳角均应做成不小于10cm圆角。
7).防水卷材的粘接要求
按粘接程度可分为花粘铺设和全粘铺设。花粘铺设是指在防水区域周边和孔洞等细部与基层粘结，卷材与卷材间以热熔法搭接，此法特点是卷材与基层间水汽易于扩撒，施工周期短。
8）.铺贴屋面第三层油毡
油毡防水层若为七层做法，操作同第一层，第三层油毡与第二层油毡错开搭接缝。铺贴无组织排水檐口的油毡防水层，在800mm宽范围内卷材应满粘，卷材收头应固定封严，见图1-13。
图1-13 无组织排水檐口
1-防水层 2-密封材料 3-水泥钉
9).铺设卷材防水屋面保护层
油毡屋面一般铺设绿豆砂保护层，豆石须洁净，粒径为3～5mm为佳，材质要耐风化，涂刷2～3mm厚的沥青玛帝脂后均匀撒铺豆石，豆石应粘结牢固。
（2）.施工要点
1）.突出屋面结构处防水做法
屋面与突出屋面结构的连接处，铺贴在立墙上的卷材高度应不小于250mm，一般可用叉接法与屋面卷材相互连接，将上端收头固定在墙上。如用薄钢板泛水覆盖时，也应将卷材上端先固定在墙上，然后再做钢板（白铁）泛水，并将缝隙用密封材料嵌封严密，其构造见图1-1～图1-12.
2）.水落口卷材防水做法
如图1-10所示，内部排水用铸铁雨水口，应牢固地固定在设计位置。安装宽度不少于100mm，水落口周围500mm宽度范围内的泛水应不小于5%,基层与水落口杯接触处应留20mm宽、20mm深的凹槽，用玛帝脂嵌填密实。
3）.伸出屋面管道根部做法
如图1-9所示，根部周围做成圆锥台，管道与找平层相接处刘凹槽，嵌密封材料。
4）.成品保护
①.施工过程中应放在损坏已做好的保温层、找平层、防水层、保护层，施工屋面运送材料的手推车支腿应用麻布包扎，防止将已做好的面层损坏。
②.防水层施工时应采取措施防止污染墙面、檐口及门窗等。屋面施工过程中应及时清理杂物，不得有杂物堵塞水落口、斜口等。屋面各构造层施工应及时进行，特别是保护层防水应连续做，以保证防水层的完整。
5）.屋
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
