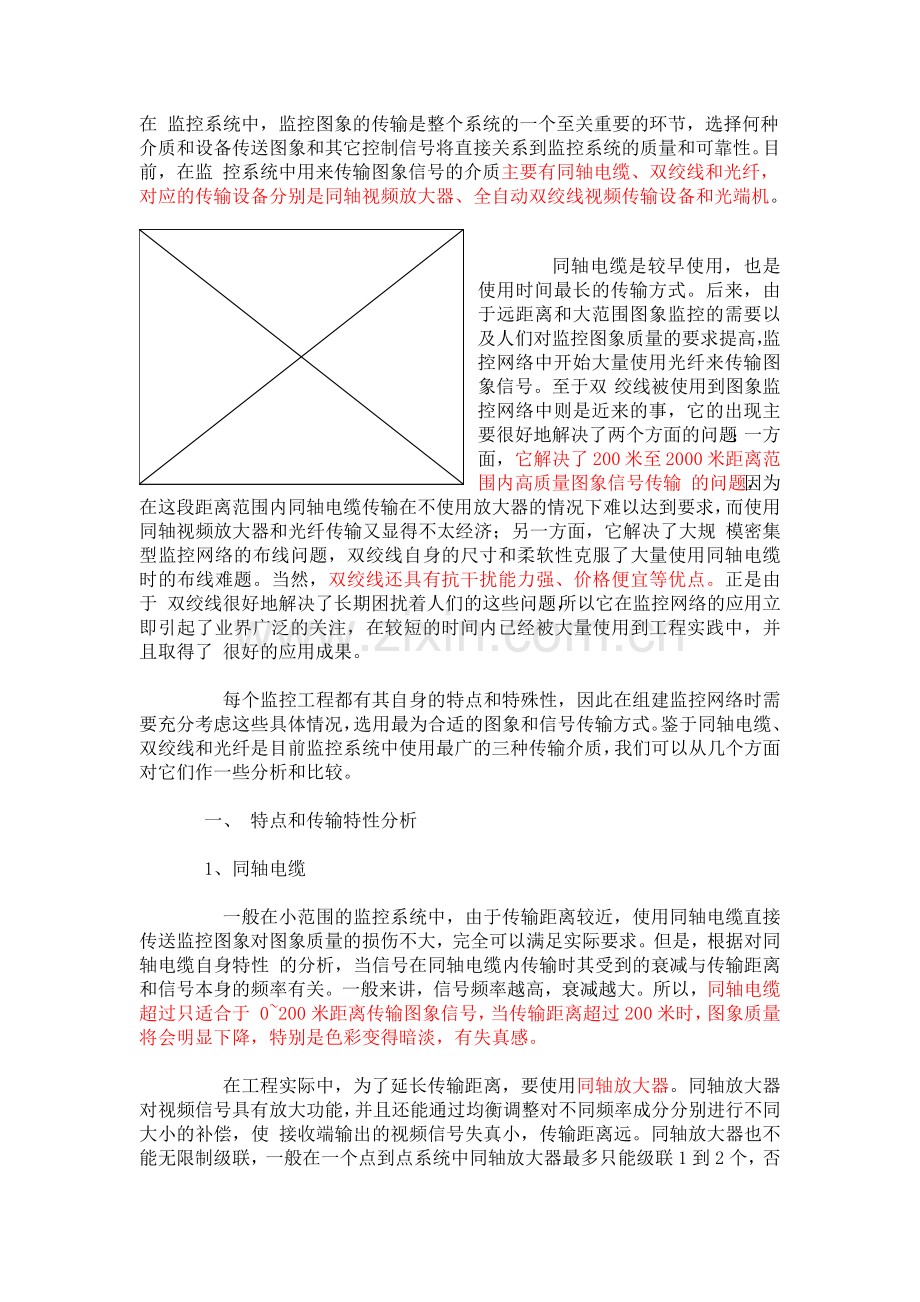

在 监控系统中，监控图象的传输是整个系统的一个至关重要的环节，选择何种介质和设备传送图象和其它控制信号将直接关系到监控系统的质量和可靠性。目前，在监 控系统中用来传输图象信号的介质主要有同轴电缆、双绞线和光纤，对应的传输设备分别是同轴视频放大器、全自动双绞线视频传输设备和光端机。

    同轴电缆是较早使用，也是 使用时间最长的传输方式。后来，由于远距离和大范围图象监控的需要以及人们对监控图象质量的要求提高，监控网络中开始大量使用光纤来传输图象信号。至于双 绞线被使用到图象监控网络中则是近来的事，它的出现主要很好地解决了两个方面的问题：一方面，它解决了200米至2000米距离范围内高质量图象信号传输 的问题，因为在这段距离范围内同轴电缆传输在不使用放大器的情况下难以达到要求，而使用同轴视频放大器和光纤传输又显得不太经济；另一方面，它解决了大规 模密集型监控网络的布线问题，双绞线自身的尺寸和柔软性克服了大量使用同轴电缆时的布线难题。当然，双绞线还具有抗干扰能力强、价格便宜等优点。正是由于 双绞线很好地解决了长期困扰着人们的这些问题，所以它在监控网络的应用立即引起了业界广泛的关注，在较短的时间内已经被大量使用到工程实践中，并且取得了 很好的应用成果。

     每个监控工程都有其自身的特点和特殊性，因此在组建监控网络时需要充分考虑这些具体情况，选用最为合适的图象和信号传输方式。鉴于同轴电缆、双绞线和光纤是目前监控系统中使用最广的三种传输介质，我们可以从几个方面对它们作一些分析和比较。

    一、 特点和传输特性分析

    1、同轴电缆

     一般在小范围的监控系统中，由于传输距离较近，使用同轴电缆直接传送监控图象对图象质量的损伤不大，完全可以满足实际要求。但是，根据对同轴电缆自身特性 的分析，当信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。一般来讲，信号频率越高，衰减越大。所以，同轴电缆超过只适合于 0~200米距离传输图象信号，当传输距离超过200米时，图象质量将会明显下降，特别是色彩变得暗淡，有失真感。

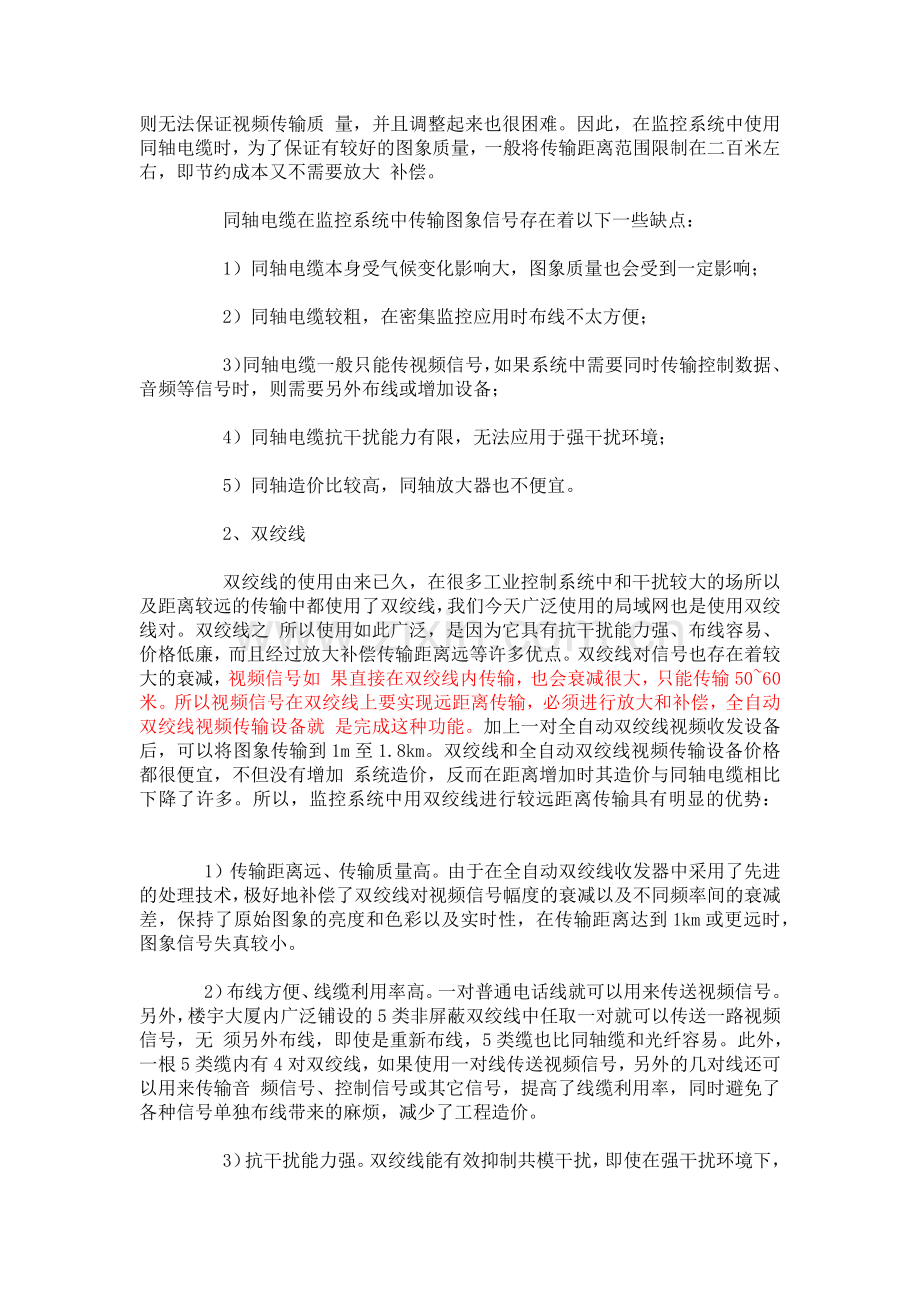

     在工程实际中，为了延长传输距离，要使用同轴放大器。同轴放大器对视频信号具有放大功能，并且还能通过均衡调整对不同频率成分分别进行不同大小的补偿，使 接收端输出的视频信号失真小，传输距离远。同轴放大器也不能无限制级联，一般在一个点到点系统中同轴放大器最多只能级联1到2个，否则无法保证视频传输质 量，并且调整起来也很困难。因此，在监控系统中使用同轴电缆时，为了保证有较好的图象质量，一般将传输距离范围限制在二百米左右，即节约成本又不需要放大 补偿。

     同轴电缆在监控系统中传输图象信号存在着以下一些缺点：

     1）同轴电缆本身受气候变化影响大，图象质量也会受到一定影响；

     2）同轴电缆较粗，在密集监控应用时布线不太方便；

     3）同轴电缆一般只能传视频信号，如果系统中需要同时传输控制数据、音频等信号时，则需要另外布线或增加设备；

     4）同轴电缆抗干扰能力有限，无法应用于强干扰环境；

     5）同轴造价比较高，同轴放大器也不便宜。

     2、双绞线

     双绞线的使用由来已久，在很多工业控制系统中和干扰较大的场所以及距离较远的传输中都使用了双绞线，我们今天广泛使用的局域网也是使用双绞线对。双绞线之 所以使用如此广泛，是因为它具有抗干扰能力强、布线容易、价格低廉，而且经过放大补偿传输距离远等许多优点。双绞线对信号也存在着较大的衰减，视频信号如 果直接在双绞线内传输，也会衰减很大，只能传输50~60米。所以视频信号在双绞线上要实现远距离传输，必须进行放大和补偿，全自动双绞线视频传输设备就 是完成这种功能。加上一对全自动双绞线视频收发设备后，可以将图象传输到1m至1.8km。双绞线和全自动双绞线视频传输设备价格都很便宜，不但没有增加 系统造价，反而在距离增加时其造价与同轴电缆相比下降了许多。所以，监控系统中用双绞线进行较远距离传输具有明显的优势：

    1）传输距离远、传输质量高。由于在全自动双绞线收发器中采用了先进的处理技术，极好地补偿了双绞线对视频信号幅度的衰减以及不同频率间的衰减差，保持了原始图象的亮度和色彩以及实时性，在传输距离达到1km或更远时，图象信号失真较小。

    2）布线方便、线缆利用率高。一对普通电话线就可以用来传送视频信号。另外，楼宇大厦内广泛铺设的5类非屏蔽双绞线中任取一对就可以传送一路视频信号，无 须另外布线，即使是重新布线，5类缆也比同轴缆和光纤容易。此外，一根5类缆内有4对双绞线，如果使用一对线传送视频信号，另外的几对线还可以用来传输音 频信号、控制信号或其它信号，提高了线缆利用率，同时避免了各种信号单独布线带来的麻烦，减少了工程造价。

     3）抗干扰能力强。双绞线能有效抑制共模干扰，即使在强干扰环境下，双绞线也能传送极好的图象信号。而且，使用一根缆内的几对双绞线分别传送不同的信号，相互之间不会发生干扰。

     4）可靠性高、使用方便。利用双绞线传输视频信号，在前端要接入UTP信号转换设备，在控制中心要接入全自动双绞线视频传输设备。这种双绞线传输设备价格便宜，使用起来也很简单，即插即用，无需专业知识，也无需其他的操作，一次安装，长期稳定工作。

     5）价格便宜，取材方便。由于使用的是目前广泛使用的普通5类非屏蔽电缆，购买容易，而且价格也很便宜，给工程应用带来极大的方便。

     3、光纤

     光纤和光端机应用在监控领域里主要是为了解决两个问题：一是传输距离，一是环境干扰。双绞线和同轴电缆只能解决较短距离、小范围内的监控图象传输问题，如 果需要传输数公里甚至上百公里距离的图象信号则需要采用光纤传输方式。另外，对一些超强干扰场所，为了不受环境干扰影响，也要采用光纤传输方式。因为光纤 具有传输带宽宽、容量大、不受电磁干扰、受外界环境影响小等诸多优点，一根光纤就可以传送监控系统中需要的所有信号，传输距离可以达到上百公里。光端机为 监控系统提供了灵活的传输和组网方式，信号质量好、稳定性高。

     不过，使用光纤和光端机需要一定的专业知识和专用设备，这给工程施工和用户使用带来了一定的困难。另外，对于短距离、小规模的监控系统来说，使用光纤传输也显得不够经济。

     二、技术性能分析

     1、同轴电缆在监控系统中，使用75Ω、-5的同轴电缆较为常见。一般，这种同轴电缆的分布电容在50-60pF/m左右，再加上电缆的直流电阻，会使被 传输信号受到衰减。测试表明，频率为5MHz的信号在75Ω、-5的同轴电缆内传输100m时，将被衰减5dB左右，信号频率越高，受到的衰减越大。图象 信号是一种高频宽带信号，图象彩色部分位于频率高端，当用同轴电缆传输彩色图象信号时，其亮度和色彩都会受到衰减，特别是随着传输距离增加图象的色彩会变 淡甚至失真。在实验室进行测试发现，彩色图象信号在75Ω、-5的同轴电缆内传输200m左右时，其幅度和色彩已经有明显的衰减。如果要传输更远距离，也 要加入同轴视频放大器，就可保证在2Km的距离范围内能高质量地传输视频信号。

2、双绞线在用双绞线作为传输介质时，一般使用普遍 使用的5类UTP电缆。其特性阻抗在100Ω左右，分布电容约15pF/m，与同轴电缆相比衰减更大，传输距离只是同轴的43％。使用全自动双绞线视频传 输设备和双绞线配合使用，就可以保证在1.5Km的距离范围内能高质量地传输视频信号。在实验室使用专用仪器对双绞线传输图象信号的性能指标进行了测试， 结果如下：

     测试仪器：Tektronix TSG-271 PAL 制信号发生器、Tektronix VN700A视频信号分析仪

     被测设备：朗瑞奇科技（北京）有限公司,RQ-2008A1全自动双绞线视频传输设备、5类UTP电缆

     （1）传输距离为300m时

     指标：DG≤1% ；DP≤1°；SNR≥65dB

     （2）传输距离为1200m时

     指标：DG≤2% ；DP≤2°；SNR≥60dB

     3、光纤

     光纤是远距离监控图象传输的必然选择，它能提供上百公里的传输距离，并且能提供很好的图象传输质量。在实验室使用专用仪器对朗瑞奇科技（北京）有限公司RQ-2008A1全自动双绞线视频传输设备的性能指标进行了测试，结果如下：

     DG≤1% ；DP≤1°；SNR≥70dB?

     三、经济性分析

     光纤传输是三种传输方式中成本最高的一种，现在单模光纤的价格一般在每纤每米2元左右，光端机的价格大约为每路图象1000元多，再加上工程中的辅料比如 光纤跳线、光法兰盘以及光纤熔接费用等等，使得光纤监控网络的造价相对较高。但是，光纤传输具有很多突出的优点，所以传输距离在二、三公里以上的监控网络 中、一些环境干扰强的场所、以及对质量和可靠性要求很高的监控场所大都还是选用光纤作为传输介质。

     同轴电缆在一、二百米左右距离范围内使用较为广泛，在这种范围内使用同轴电缆不需要其他设备，使用简便，传输质量能完全满足要求。但是，当传输距离增加 时，同轴电缆在性价比上和双绞线相比就处于劣式。一般，75Ω、-5的同轴电缆市价在1.5元/m，同轴放大器价格在300元/台；5类UTP电缆的价格 0.8元/m，全自动双绞线视频传输设备的价格为300元/套，下面就距离为200m和600m两种情况对同轴电缆和双绞线的传输成本作一些比较。

    （1）假定在某个监控网络中有8个监控点，每个监控点距控制中心约200m左右。
     使用同轴电缆时：

     1. 5元/m×200m×8=2400元

     使用双绞线时：

     由于每四路图象可以共用一根5类UTP电缆，所以网络中只需2根5类UTP电缆。0.8元/m×200m×2+300元/套×8=2720元

     （2）假定在某个监控网络中有8个监控点，每个监控点距控制中心约600m左右

     使用同轴电缆时：

     为保证图象质量，每路图象要加入一级放大器。 1.5元/m×600m×8+300元/台×8=9600元

     使用双绞线时：

     由于每四路图象可以共用一根5类UTP电缆，所以网络中只需2根5类UTP电缆。0.8元/m×600m×2+300元/套×8=3360元

     从以上分析可以看出，随着传输距离增加，越发显示出双绞线传输在成本上的优势。如果网络中还有控制信号等其它信号传输，双绞线传输的成本优势会更加明显。

     四、工程建议

     在实际工程中，选用何种传输方式需要结合工程的具体情况和工程预算来综合考虑。

     对于传输距离超过2Km的监控网络，应该考虑选用光纤和光端机。如果传输距离达到数公里或者几十公里，就只有使用光纤了。另外，在一些干扰很强的场合，比如受到工业干扰和电磁干扰的地方，为了保证图象质量，也建议使用光纤传输。

     同轴电缆和双绞线的选用，则需要更多地分析和比较。由于双绞线传输是一种新出现的技术，而同轴电缆的使用已经有很长的历史，所以更需要充分发掘双绞线传输 的特点和优势，为工程设计和施工提供方便、节省造价。传输距离在200米至1.5公里左右时，双绞线无疑能发挥极好的性能和价格优势，对于二百米以内的监 控网络，如果规模很小，使用同轴电缆是非常合理的，造价也较低。但是，实际工程也会有它的特殊性，即使距离很近，如果网络规模很大，比如有上百个的监控 点，这时使用同轴电缆布线就会困难，而双绞线则可以使这一难题迎刃而解。再者，如果环境干扰较大，如果使用双绞线则可以有效抗干扰，保证图象传输质量。另 外，双绞线的布线方便性和灵活性使得楼宇大厦等一些短距离、密集型的监控网络也逐渐开始用它来代替同轴电缆，并且很好地融合到了综合布线工程中去。
